AHD/HD-TVI/HDCVI対応映像・電源同軸LANコンバーター SMAHDVB-01

AHD/HD-TVI/HDCVI対応
映像・電源同軸LANコンバーター

映像信号と電源をLANケーブルで伝送

型番:SMAHDVB-01

価格:¥3,030(税込)
カートに入れる
(購入数はカート内で設定して下さい)

AHD/HD-TVI/HDCVI対応映像・電源同軸LANコンバーター SMAHDVB-01 主な機能と特徴

同軸ケーブル不要でLANケーブル1本で施工可能

SMAHDVB-01はアナログ防犯カメラ、AHD防犯カメラ、HD-TVI防犯カメラ、HDCVI防犯カメラに対応した同軸LANコンバーターです。多くの防犯カメラは現在、同軸ケーブルで施工されていますが、SMAHDVB-01を利用することでLANケーブル1本での施工が可能になります。最大長は約100m程度までとなっており、映像信号だけでなく、電源もLANケーブルで伝送できる為、同軸ワンケーブルユニットと同様の施工を行うことが可能になります。電源はカメラ側のACアダプターで利用することが可能です。SMAHDVB-01を使用することで同軸ケーブルよりも安価なLANケーブルでの配線を可能にし、さらに電源を重畳させ、将来的にはネットワーク・IPカメラへの移行がスムーズに行えるようになるメリットもあります。

本体ユニット

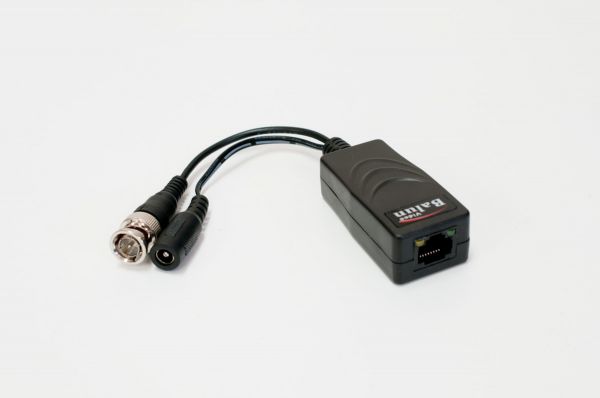

SMAHDVB-01 防犯カメラ側
▲SMAHDVB-01 防犯カメラ側ユニット
映像入力端子(BNC-P)と電源出力端子(5.5×2.1)が備わります。

SMAHDVB-01 モニター・レコーダー側
▲SMAHDVB01 モニター・レコーダー側ユニット
映像出力端子(BNC-P)と電源入力端子(5.5×2.1)が備わります。
電源はカメラ側のACアダプターで使用できます。

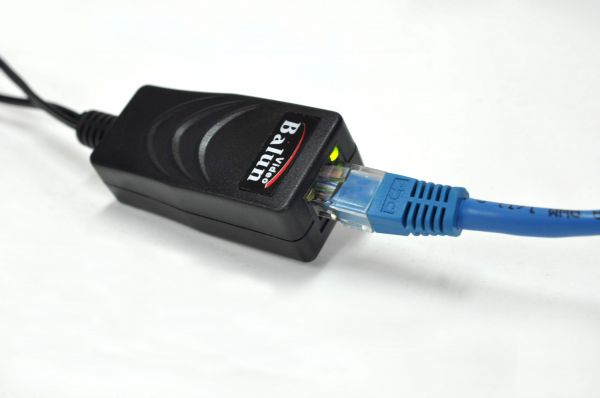

SMAHDVB-01 通電ランプ
▲通電ランプにより動作状況が把握できます。
LANケーブルはカテゴリー5e、6に対応します。

利用イメージ

SMAHDVB-01 利用イメージ SMAHDVB-01 防犯カメラ接続イメージ

上画像のようにカメラとカメラ側ユニット、レコーダー(モニター)とレコーダー・モニター側ユニットを接続することで、LANケーブル1本での配線ができます。

AHD/HD-TVI/HDCVI対応映像・電源同軸LANコンバーター SMAHDVB-01 製品仕様

型番 SMAHDVB-01
保証期間 1年間
推奨LANケーブル カテゴリー5e、6
信号対応 カラー・モノクロ両対応 / AHD / HD-TVI / HDCVI
端子 共通:RJ-45
カメラ側:映像端子(BNC-P)、電源端子(5.5×2.1mm/DC端子)
モニター・レコーダー側:映像端子(BNC-P)、電源端子(5.5×2.1mm/DC端子)
※電源端子は一般的な防犯カメラとほぼ共通になります。
電圧 DC12V/DC24V両対応
最長サポート 100mまで
機能 雷による過度電圧破損を防ぐ保護機能搭載
利用環境 屋内環境での利用を推奨します。
屋外で利用する場合は、防水BOXやテープ等の処理を行ってください。
同梱内容 カメラ側アダプター
DVR側アダプター
※ケーブル扱いの為、取扱説明書と保証書はございません。
お買い上げ明細書(納品書)によるサポート対応となります。

AHD/HD-TVI/HDCVI対応映像・電源同軸LANコンバーター SMAHDVB-01 オプション品のご案内

各種コネクタ コネクタ

映像端子はBNC端子となります。
RCAに変換する場合はBNCP-RCAJ をお買い求め下さい。
