LANケーブル映像伝送装置 MT-VB204の製品詳細

LANケーブル映像伝送装置 MT-VB204

LANケーブル映像伝送装置
LANケーブル1本で防犯カメラ4台までの映像を伝送!

型番:MT-VB204

※販売終了しました。ありがとうございます。

LANケーブル映像伝送装置 MT-VB204 主な機能と特徴

LANケーブル1本に防犯・監視カメラ4台分の映像をまとめて伝送

MT-VB204を使用することで4台までの防犯・監視カメラの映像をLANケーブル(イーサネットケーブル)1本にまとめて伝送することができます。4台分の映像ケーブルをLANケーブル1本にまとめることができるので、配線が容易になり、工事の手間を大幅に省くことができます。なお、MT-VB204は二台一組のセットでカメラ側と受信側に1台ずつ設置して使用します。

最大300mの長距離配線に対応

MT-VB204はアナログ防犯カメラでは最大300mの長距離伝送が可能です。
AHD防犯カメラの場合、最大100mの長距離伝送に対応します。

電源不要

MT-VB204は電源不要でご使用いただくことができる映像伝送装置です。
電源不要なので設置場所を選ばず、手軽にご導入いただくことができます。
※防犯カメラ・監視カメラ側にはそれぞれ電源が必要になります。

本体外観

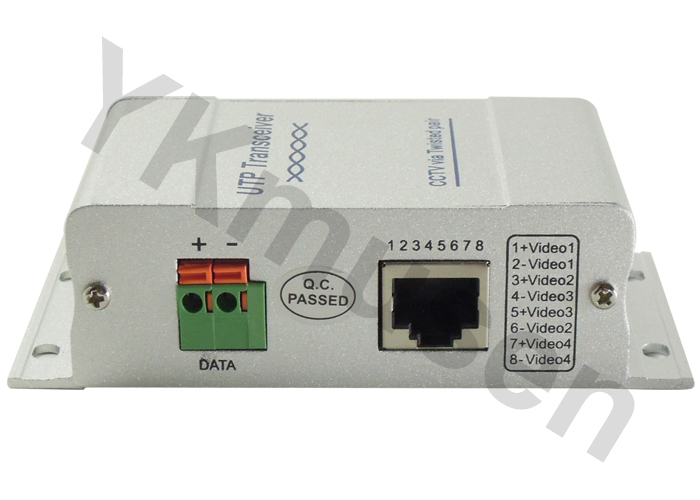

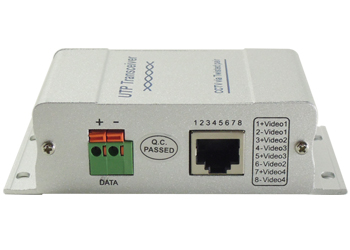

MT-VB204 LANケーブル端子(RJ45)、データ伝送用端子
▲LANケーブル用端子(RJ45)、データ伝送用端子(RS485制御信号など)

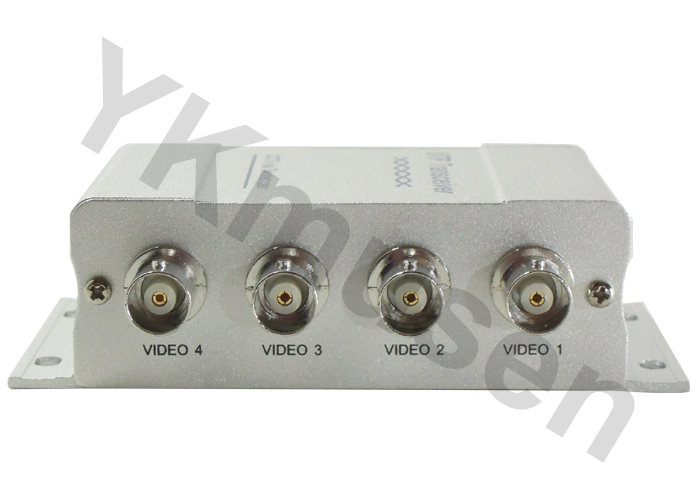

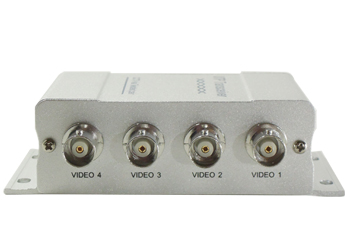

MT-VB204 映像端子(BNC-J端子)×4系統
▲映像端子(BNC-J端子)×4系統

LANケーブル映像伝送装置 MT-VB204 のご紹介

MT-VB204はLANケーブル1本で4台までの防犯・監視カメラの映像を伝送することができるLANケーブル映像伝送装置です。

本体は電源不要で使用ができ、4台分の映像ケーブルをLANケーブル1本にまとめることができるので、配線が容易になり、工事の手間を大幅に省くことができます。配線距離はアナログ防犯カメラは最長300m、AHD防犯カメラは最長100mの長距離配線に対応し、長距離配線作業時にも大変重宝します。また、MT-VB204を使用することで既設のLANケーブルを利用して防犯・監視カメラを4台の追加設置を可能にすることもできます。

対応するケーブルはストレートのLANケーブル(RJプラグ カテゴリ5 ストレート結線 AWG24以上)を使用します。

LANケーブル映像伝送装置 MT-VB204 製品仕様

映像入出力端子 4チャンネル BNC-Jコネクタ
LAN端子 RJ45
映像伝送用ケーブル UTP CAT5 AWG24以上ストレートケーブル
電源 不要
寸法 W103×H29×D70 (mm)
重量 約130g (1台)
使用温度範囲 0~40℃

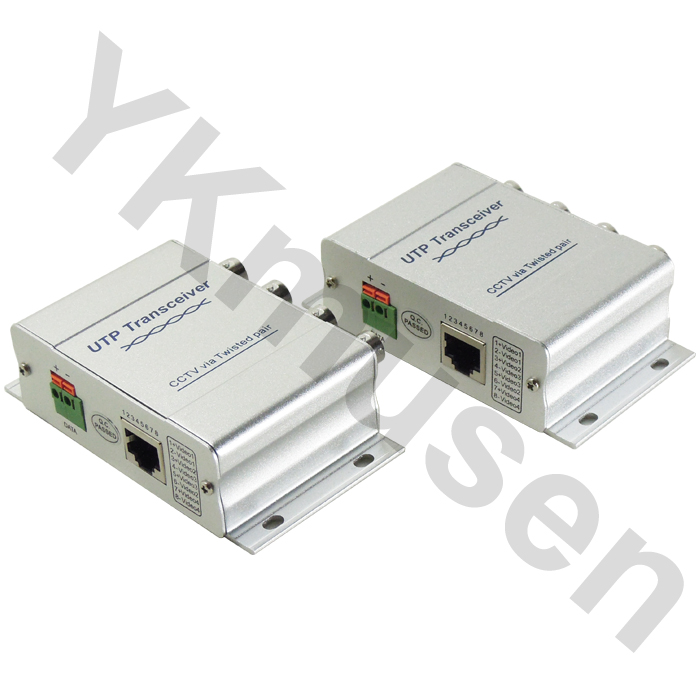

同梱内容 MT-VB204×2(送信用・受信用ペア)
取扱説明書

LANケーブル映像伝送装置 MT-VB204 オプション品のご案内

各種コネクタ コネクタ

映像端子はBNC端子となります。
RCAに変換する場合はBNCP-RCAJ をお買い求め下さい。


ケーブル ケーブル

配線の際は同軸ケーブル(3C-2V及び5C-2V)をご使用下さい。
必要なメーター数をお申し付けいただければ作製も致します。
