HD-SDI防犯・監視カメラ対応映像・電源ケーブル

HD-SDI防犯・監視カメラ対応映像・電源ケーブル
型番:DCV-○○HD

  • HD-SDI対応映像・電源延長ケーブル
  • 映像ラインには3C-HFBを使用(100mタイプ除く)
  • アナログカメラにもご利用可能

HD-SDI防犯・監視カメラ対応映像・電源ケーブル

映像・電源がひとまとまりになったHD-SDI防犯・監視カメラ用のケーブルです。
カメラからモニターまで配線をして末尾で電源を取れるので配線が楽です。
フルHD伝送に適したHD-SDI用の高性能ケーブルとなりますが、
アナログ防犯・監視カメラ(CBVS)、AHD防犯・監視カメラ、HD-TVI防犯・監視カメラ、HDCVI防犯・監視カメラにも使用できます。

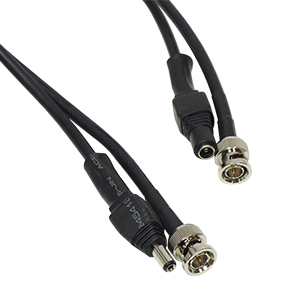

HD-SDI防犯・監視カメラ対応映像・電源ケーブル端子部分

端子:映像端子(BNC-P)、電源端子(DC-P)
端子:映像端子(BNC-P)、電源端子(DC-J)
※各端子を変換したい場合は、各種コネクタをご使用下さい。

HD-SDI防犯・監視カメラ対応映像・電源ケーブル ケーブル部分

ケーブルは画像の様に映像ケーブルと電源ケーブルがくっついています。
HD-SDI信号を伝送させる為、ケーブルは太めになっています。
以下、ケーブル寸法です。
なお、100mタイプのDCV-100HDのみケーブル種類及びコネクタの外観が異なります。

DCV-10HD / DCV-20HD / DCV-30HD / DCV-50HD / DCV-100HD
映像ケーブル(3C-HFB)直径5.6mm
電源ケーブル直径5.3mm

※ロットによりケーブル直径の変更がある場合がございます。

型番:DCV-10HD ケーブル長:10m 価格:¥6,600(税込) カートに入れる
 (購入数はカート内で設定して下さい)
型番:DCV-20HD ケーブル長:20m 価格:¥8,140(税込) カートに入れる
 (購入数はカート内で設定して下さい)
型番:DCV-30HD ケーブル長:30m 価格:¥10,670(税込) カートに入れる
 (購入数はカート内で設定して下さい)
型番:DCV-50HD ケーブル長:50m 価格:¥12,870(税込) カートに入れる
 (購入数はカート内で設定して下さい)
型番:DCV-100HD ケーブル長:100m 価格:¥27,280(税込) カートに入れる
 (購入数はカート内で設定して下さい)

※納品まで若干納期を要します。(3~4日)
※配線が屋外に露出する場合は劣化を防ぐ為、配管やモール等で保護することを推奨致します。
※消費電力が高いカメラには御利用いただけない場合があります。
※HD-SDI防犯・監視カメラに御利用いただく場合、50m以内を推奨致します。
※内部断線を防ぐ為、配線作業をする際はケーブルを直角に曲げたり、強い力で引っ張ったり、コネクタ部分に ストレスをかけない様、ご注意下さい。
