720p録画対応赤外線・バリフォーカルレンズ搭載屋外設置対応ドーム型自動録画防犯カメラ YKS-SDVF720DMIRWの製品詳細

720p録画対応赤外線・VFレンズ搭載屋外設置対応ドーム型自動録画防犯カメラ YKS-SDVF720DMIRW

720p録画対応赤外線・バリフォーカルレンズ搭載
屋外設置対応ドーム型自動録画防犯カメラ

VFレンズ搭載!屋外設置対応自動録画防犯カメラ!

型番:YKS-SDVF720DMIRW

価格:¥40,590(税込)

※YKS-SDVF720DMIRW本体と同時購入限定※
SDXCカードと監視映像及び機器設定時に
大変便利な小型モニターを大特価でご提供致します。

SDXCカード(Transcend又はSanDisk製Class10)

4.3インチ液晶モニター「TFT-430」
電池ボックス「B-12」+5m映像ケーブルの3点セット


(購入数はカート内で設定して下さい)


720p録画対応赤外線・バリフォーカルレンズ搭載屋外設置対応ドーム型自動録画防犯カメラ
YKS-SDVF720DMIRW 主な機能と特徴

ドーム型130画素のHD画質防犯カメラとSDカード録画装置が一体化

YKS-SDVF720DMIRWは130万画素の1/4インチCMOSイメージセンサーを搭載したHD画質ドーム型防犯カメラとMPEG-4映像圧縮方式を採用したSDカードレコーダーが一体型となった屋外設置対応ドーム型自動録画防犯カメラです。

True Day&Night機能搭載

YKS-SDVF720DMIRWはCDSセンサーと連動したTrue Day&Night機能を搭載しています。昼はカラー映像で撮影を行い、低照度下ではICR切替式による白黒撮影に切り替え、さらに赤外線を照射することで安定した暗視撮影を行うことができます。

IP66相当の防水性能

YKS-SDVF720DMIRWはIP66相当の防水性能を備えているので屋内を始め、屋外軒下などでの設置ができる為、屋外の自動録画カメラとしてご利用いただくことができます。

バリフォーカルレンズ搭載

YKS-SDVF720DMIRW f2.8-12mmバリフォーカルレンズ搭載

YKS-SDVF720DMIRWはf2.8-12mmのバリフォーカルレンズを搭載しています。これにより設置環境に合わせたレンズ調整(画角調整)が可能です。レンズ調整はドームカバー内部のレンズ調整用のバーで調整ができます。

赤外線投光器を搭載

YKS-SDVF720DMIRW 赤外線LEDを搭載した暗視対応監視カメラ

YKS-SDVF720DMIRWは本体前面部に赤外線LEDを15個搭載。最大照射距離は最大約15mの照射が可能で、赤外線照射内は照明を必要とせずに撮影することができます。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより赤外線の寿命を大幅に伸ばすことができます。

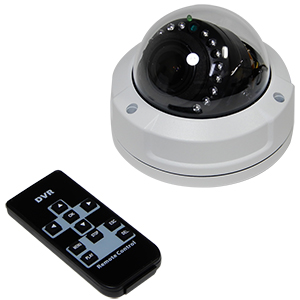

赤外線リモコンで遠隔操作

YKS-SDVF720DMIRW 赤外線リモコンで遠隔操作

YKS-SDVF720DMIRWはSDカードレコーダーの設定を付属の赤外線リモコンで行います。本体正面に赤外線受光部が備わっており、操作可能距離は2~3m範囲内で行うことができるので、やや高い場所にYKS-SDVF720DMIRWを設置していても操作が可能です。設定を行うにはTVモニター等に画面表示する必要がありますが、画面を見ながらSDカードレコーダーの各設定を行うことができます。

SDカードレコーダー機能

YKS-SDVF720DMIRW microSDカードレコーダー

YKS-SDVF720DMIRWは本体のドームカバーを開封すると内部にSDカードレコーダーを搭載しています。録画媒体にはmicroSDカードを採用し、SDXCにも対応している為、最大128GBまでのmicroSDXCカードの使用が可能です。また、本体前面部に動作インジケーターを備え、動作状況を確認できます。SDカードレコーダーの設定は付属の赤外線リモコンで行います。

メインメニュー画面

YKS-SDVF720DMIRW メインメニュー画面

リモコンのMENUを押すと上記メニュー画面が表示されます。
それぞれの項目より機器の設定を行うことができます。

画像設定(録画画質の設定)

YKS-SDVF720DMIRW 画像設定画面(録画画質設定画面)

画像設定では、主に録画画質の設定が可能です。
設定可能項目は下記の通りとなります。

画質:高 / 中 /低
フレームレート:30FPS / 15FPS / 5FPS
解像度:720P (1280×720) / VGA(640×480)
画像反転:左右反転 / 上下反転 / 上下左右反転

録画モード設定

YKS-SDVF720DMIRW 録画モード設定画面

録画モードの設定では、下記の録画モードに設定ができます。

手動録画:リモコンで録画開始、録画停止を手動で行います。
動体検知:画像上で動きを検知した時のみ録画します。
※検知後、約2分30秒程度で停止、以降録画待機します。
連続録画:電源が投入されている限り、常時録画を行います。

録画設定

YKS-SDVF720DMIRW 録画設定画面

録画設定画面では、下記の設定ができます。

上書き録画:する / しない
ファイルの長さ:1分 / 5分 / 15分 / 30分 / 1時間
※1ファイルの長さを意味します。例:1分で1ファイル生成、5分で1ファイルを生成。
動体検知:感度 高 / 中 / 低
※本製品では動体検知エリアの設定、検知後の録画時間の設定、
 プレ録画などの機能は備わっておりません。

システム設定

YKS-SDVF720DMIRW システム設定画面

システム設定画面では、下記の設定ができます。

言語:日本語 / English
日時設定:日時を設定します。
フォーマット:microSDカードをフォーマットします。
タイムスタンプ:撮影映像上に日時を表示します。

本体背面/接続端子

YKS-SDVF720DMIRW 本体背面/接続端子

YKS-SDVF720DMIRWの本体背面からケーブルが出力され、末尾で映像出力端子(CVBS信号 / BNC-P)、電源入力端子に分岐します。電源は付属のACアダプターで取ります。
ケーブル長は末尾コネクタ端まで約60cm程度になります。

本体背面/接続端子

YKS-SDVF720DMIRW 本体底面

YKS-SDVF720DMIRWは本体部分と取付ベース部分が画像の様に分離します。
その為、ベース部分を天井固定すれば本体の取り外しは容易な為、交換対応時などの機器のメンテナンス性に優れた設計となっています。

サンプル動画

同一チップを搭載した屋内モデルYKS-SDVF720DMIRで実際に録画した動画をご用意致しました。YKS-SDVF720DMIRWはこちらの屋外設置対応モデルとなりますので、画質は同一となります。
屋外撮影動画と低照度撮影動画をご覧いただくことができます。
録画解像度:1280×720、フレームレート:30fpsで録画

※YKS-SDVF720DMIRは音声マイク内蔵でしたが、YKS-SDVF720DMIRWは屋外対応モデルの為、
 音声マイクは搭載されておりませんのでご注意下さい。

▲事務所屋外を撮影した動画です。撮影は広角で行っていますが、手動ズームにも対応します。

▲暗闇で赤外線を照射させて撮影した動画です。約10~20mほどの赤外線照射が可能です。

720p録画対応赤外線・バリフォーカルレンズ搭載屋外設置対応ドーム型自動録画防犯カメラ
YKS-SDVF720DMIRW のご紹介

YKS-SDVF720DMIRWは1/4インチ HD CMOSイメージセンサーを採用し、手動レンズ調整が可能なバリフォーカルレンズを搭載した130万画素ドーム型防犯カメラと動体検知録画機能を備えたHD録画対応microSDカードレコーダーが一体化した自動録画防犯カメラです。
130万画素防犯カメラのドーム筐体内部に録画機能が備わっているので、別途録画機を必要とせず単体で監視録画が可能になります。また、本体はコンパクトなドーム筐体を採用したモデルの為、店舗や事務所、マンション内などの天井面への設置に最適なデザインに仕上がっており、さらに、IP66相当の防水性能を備えているので、屋外への設置にも対応します。電源さえ確保出来れば映像配線を行わずに容易に単体監視録画による運用が可能になりますので、手軽にご導入いただくことができます。

具体的な性能として、YKS-SDVF720DMIRWのカメラ部には130万画素のCMOSイメージセンサーを採用し、1280×720の720p HD画質による高画質撮影が可能です。レンズはf2.8-12mmの手動式バリフォーカルレンズが組み合わされ、撮影画角は約80度~20度で調整することができます。

また、夜間撮影に対応させる為、ICR(IRカットフィルターリムーバブル機構)を採用したTrue Day&Night機能を採用しています。これにより昼は良好なカラー映像で撮影を行い、低照度下ではIRカットフィルターを取り外した高感度白黒撮影が可能です。さらに、レンズ周囲に赤外線LEDを15個配置し、白黒撮影+赤外線照射による暗視撮影が可能です。赤外線照射距離は最大約20mとなり、実用値としては7~8m前後になりますが、その範囲内であれば真っ暗闇でも撮影が可能になります。

次に、レコーダー部は簡易的な動体検知録画機能を備えた至ってシンプルなmicroSDカードレコーダーを搭載しています。YKS-SDVF720DMIRWには通常の防犯カメラと同じくアナログ(CVBS)映像出力が出ているので、TVモニターで監視映像を見たり、付属の赤外線リモコンを使用してモニター画面を見ながらmicroSDカードレコーダーの各設定を行うことになります。

設定画面は日本語表示で設定項目も少なく、複雑な設定を必要とせずにご使用いただくことができます。日付時刻を合わせ、録画解像度、録画フレームレート、録画画質を設定し、最後に動体検知録画にするのか、手動録画にするのか、連続録画にするのかを設定して、あとは設置という流れになります。

録画性能はカメラの画素数である130万画素をほぼフルスペックで録画できる720p解像度の録画に対応し、録画フレームレートは30/15/5fpsから選択出来る為、設置環境に合わせた録画が可能です。ただ、動体検知録画機能を使用する際、感度調整はできますが、エリア調整は一切できない為、環境によっては検知し過ぎてしまうことも考えられます。この点は簡易型として仕方ない点だとは思いますが、車や人通りの激しい場所では、あまり長期間の動体検知録画は出来ないかも知れません。
ただ、YKS-SDVF720DMIRWは最大128GBまでのmicroSDXCカードに対応する為、仮に1280×720の720p解像度、中画質、5fpsの設定で録画をした場合、最長888時間の録画が可能になりますので、microSDカードの容量次第では長期間の録画にも対応します。その為、連続録画での運用にも十分に対応できる監視能力を備えています。

実際に使用した印象として、画質はHD画質を有しているだけあり良好に撮影ができ、夜間も良好な低照度撮影が出来ました。動体検知録画もしっかりと検知して稼働しましたので、普段、撮影画面上に動きが無い環境下では動体検知録画による運用もできるのではないかと思います。ただ、検知エリアの設定が出来ない点と動体検知後、2分30秒程度録画し続けてしまう仕様が惜しく、動体検知後、○○秒の録画等の設定が出来ればなお良かったとは思います。その点、簡易型モデルとして仕方ない部分かも知れません。とはいえ、店舗内や事務所内、マンションのエントランス、屋外軒下などへ出来るだけ手間とコストをかけずに監視録画を行いたい場合で、電源が確保できる環境ではYKS-SDVF720DMIRWを大いにご活用いただくことができるではないかと思います。

このようにYKS-SDVF720DMIRWは一部機能的な弱点こそありますが、屋内外での監視録画を行う上で、簡易的な録画には十分に対応できる性能を有していると言えます。より高価な高性能モデル等と比較すると、機能面で劣る部分はありますが、レンズ調整ができ、画質も遜色なく録画することができるので同様の撮影条件が得られ、さらに大幅に価格を抑えて導入いただくことができます。設置環境が上手くマッチングすれば十分に有効な監視録画が可能になりますので、手軽に、でも出来るだけ高画質で監視録画なさりたい場合にはお奨めの自動録画防犯カメラと言えます。

720p録画対応赤外線・バリフォーカルレンズ搭載屋外設置対応ドーム型自動録画防犯カメラ
YKS-SDVF720DMIRW 録画時間の目安

録画解像度 フレームレート SDカード容量 画質
1280×720 30fps 128GB 168 240 264
15fps 264 336 360
5fps 624 888 1056

※単位:時間
※目安表示の録画日数はあくまでも目安となります。実際の録画時間は大幅に前後する場合があります。
 特に動体が多い映像や低照度時では大幅に録画時間が短くなる場合があります。

720p録画対応赤外線・バリフォーカルレンズ搭載屋外設置対応ドーム型自動録画防犯カメラ YKS-SDVF720DMIRW 製品仕様

イメージセンサー 1/4インチCMOSイメージセンサー
画素数 130万画素
レンズ f2.8-12mm/F1.4 画角約80度~20度
赤外線投光器 15LED搭載 / 850nm (発光部がぼんやり赤く光ります)
赤外線照射距離 最大20m
逆光補正機能 BLC
同期方式 2:1インターレース
ガンマ補正 0.45
S/N比 50dB(AGC OFF)
デイナイト機能 BW/EXT
最低被写体照度 0Lux(赤外線照射内)
シャッタースピード 1/60~1/50,000秒
ノイズリダクション 3D-DNR
画質調整 上下左右反転
圧縮方式 MPEG-4
ファイル形式 ASF形式
録画解像度 720P(1280×720) / VGA(640×480)
録画フレームレート 30fps / 15fps / 5fps
録画画質 高 / 中 / 低
録画モード 連続 / 手動 / 動体検知
録画媒体 microSDカード(最大128GB対応)
OSD 日本語表示
インジケーター グリーン点灯:録画停止 / SDカード無し
グリーン点滅:録画中
グリーン消灯:カメラ電源オフ
自動上書き録画 ON / OFF
時刻表示 ON / OFF
映像出力 アナログ(CVBS)
使用温度範囲 -10~40℃
電源 DC12V / 1A(最大約330mA)
本体サイズ 直径115×H90 (mm)
重量 約371g
再生ソフト GOMPLAYER、メディアプレイヤー他
同梱内容 YKS-SDVF720DMIRW本体
赤外線リモコン
取付ネジ一式
ACアダプター
BNCP-RCAJ
取扱説明書(製品保証書:保証期間1年間)

※一部の製品仕様及びデザインは予告なく変更となる場合がございます。

720p録画対応赤外線・バリフォーカルレンズ搭載屋外設置対応ドーム型自動録画防犯カメラ
YKS-SDVF720DMIRW オプション品のご案内

電池ボックス 型番:B-12 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

単3電池8本用電池ボックスを使えば短時間ですが電池駆動も可能です。
メモリーカード SDカード

YKS-SDVF720DMIRWに使用可能なSDカードをお取扱しております。
