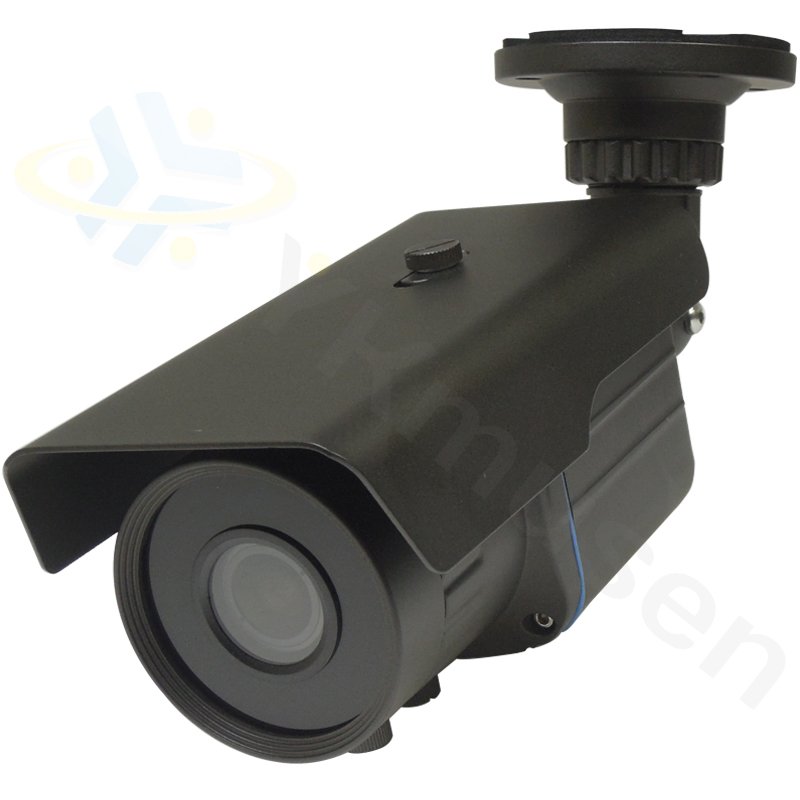

720p録画対応防雨型バリフォーカルレンズ搭載超高感度スターライト自動録画防犯カメラ YKS-AHDSD720VWSLの製品詳細

720p録画対応防雨型VFレンズ搭載超高感度スターライト自動録画防犯カメラ YKS-AHDSD720VWSL

720p録画対応防雨型バリフォーカルレンズ搭載
高感度スターライト自動録画防犯カメラ

抜群の低照度撮影能力を誇る自動録画防犯カメラ!

型番:YKS-AHDSD720VWSL

※販売終了しました。ありがとうございます。


720p録画対応防雨型VFレンズ搭載超高感度スターライト自動録画防犯カメラ
YKS-AHDSD720VWSL 主な機能と特徴

防雨型130画素のHD画質防犯カメラと高機能SDカード録画装置が一体化

YKS-AHDSD720VWSLは130万画素の1/3インチCMOSイメージセンサーを搭載したHD画質防雨型防犯カメラとH.264映像圧縮方式を採用した高機能SDカードレコーダーが一体型となった屋外設置対応の自動録画防犯カメラです。

True Day&Night機能搭載

YKS-AHDSD720VWSLはCDSセンサーと連動したTrue Day&Night機能を搭載しています。昼はカラー映像で撮影を行い、低照度下ではICR切替式による白黒撮影に切り替えた高感度撮影を行います。

超高感度スターライト防犯カメラ

YKS-AHDSD720VWSL 高感度スターライト防犯カメラ

YKS-AHDSD720VWSLは屋外用防犯カメラに多い赤外線搭載モデルではなく、カメラ本体の感度を高めた高感度スターライト防犯カメラです。赤外線照射をせずに最低被写体照度0.00005Luxという驚異の低照度撮影能力を備え、僅かな明かりさえあればカラー撮影が可能になります。

※本製品は超高感度カメラとなっており、僅かな明かりでも夜間のカラー撮影が可能となっておりますが、完全な暗闇(0Lux) では映像が全く映らない状態となりますのでご注意ください。また、撮影時に照明等を直接撮影した場合、白とび等が発生いたしますので、撮影箇所をあらかじめご確認ください。

バリフォーカルレンズ搭載

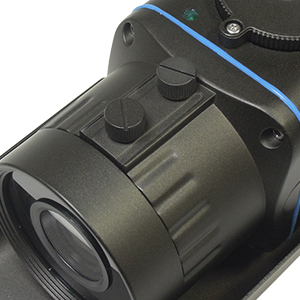

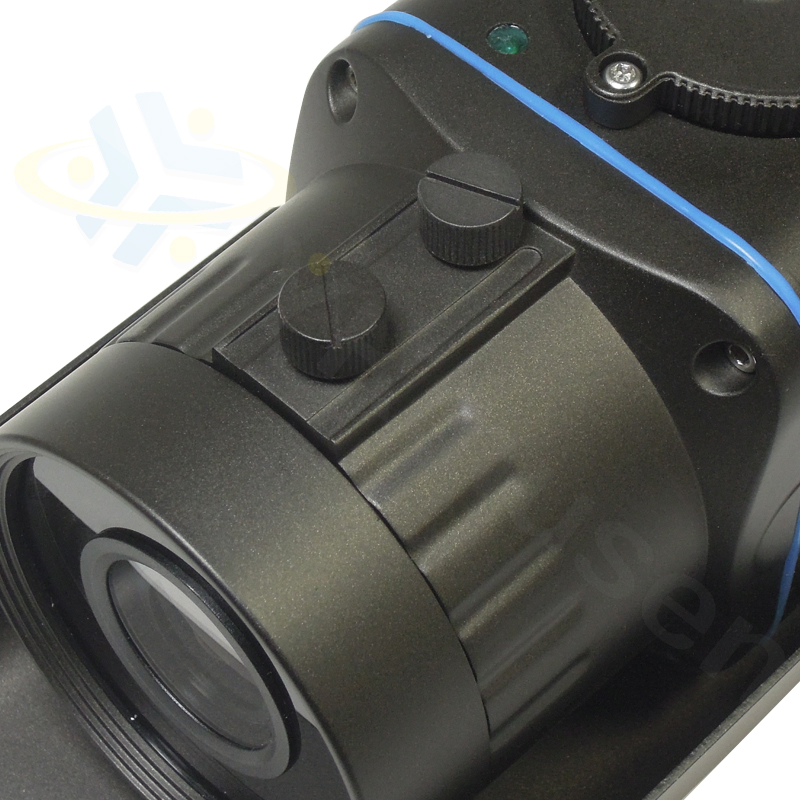

YKS-AHDSD720VWSL f3.6-10mmバリフォーカルレンズ搭載

YKS-AHDSD720VWSLはf3.6-10mmのバリフォーカルレンズを搭載しています。これにより設置環境に合わせたレンズ調整(画角調整)が可能です。また、レンズ調整は本体底部に備わっている二つの調整ボリュームで行うことが出来るので、レンズ調整の為にカバーを開ける必要が無く、簡単にレンズ調整を行うことができます。

IP66防水性能

YKS-AHDSD720VWSL 本体にルーフを備えた防雨型仕様

YKS-AHDSD720VWSLはIP66防水性能を備えた屋外設置対応モデルとなります。
この為、屋外雨ざらしの環境下への設置にも対応します。

※ケーブル接続部分などしっかりとした防水処理が必要です。

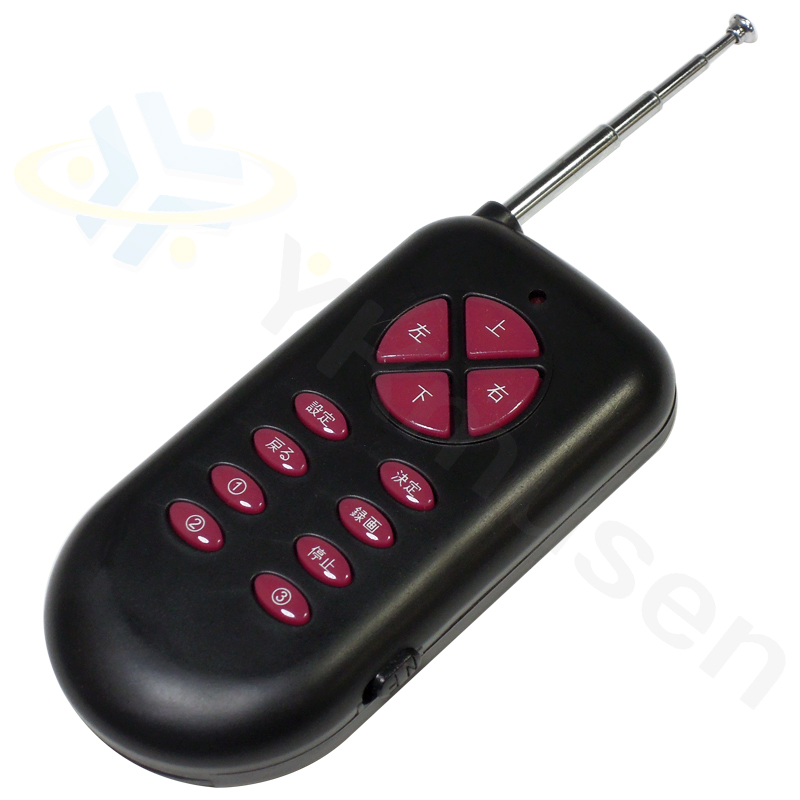

無線式リモコン(電波式)で遠隔操作

YKS-AHDSD720VWSL 無線式リモコン(電波式)で遠隔操作

YKS-AHDSD720VWSLはSDカードレコーダーの設定を付属の無線式リモコン(電波式)で行います。電波方式の無線式リモコンなのでリモコンの方向を気にせずに操作ができ、操作可能距離最大10m範囲内で行うことができるので、やや高い場所にYKS-AHDSD720VWSLを設置していても操作が可能です。設定を行うにはTVモニター等に画面表示する必要がありますが、画面を見ながらSDカードレコーダーの各設定を行うことができます。

また、SDカードレコーダーとは別にカメラ機能のOSD設定もこちらのリモコンから行うことができます。(D-WDRやデイナイト、電子感度アップ機能等の各設定ができます)

高機能SDカードレコーダー搭載

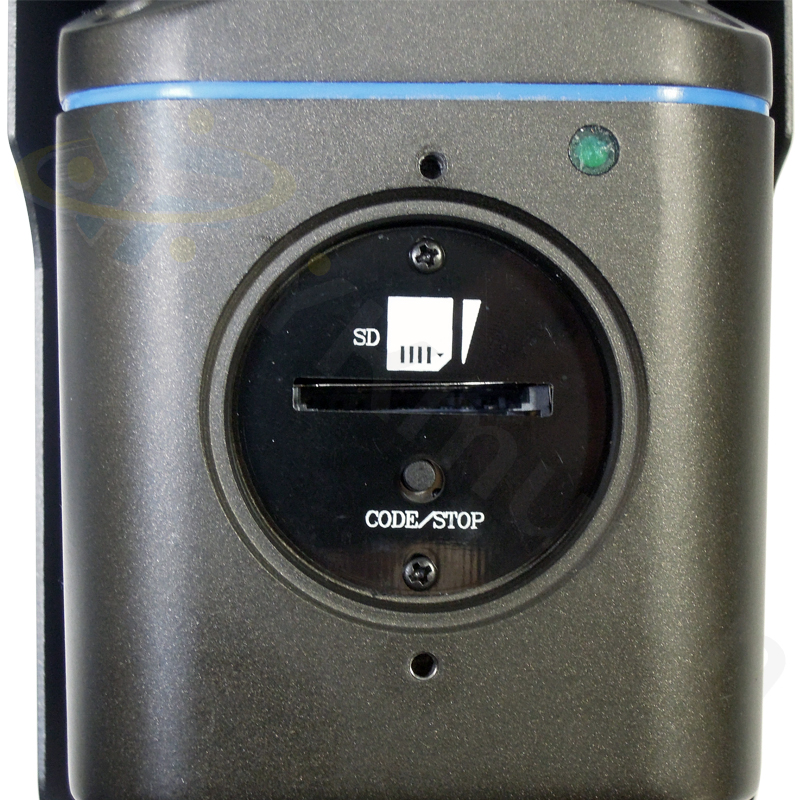

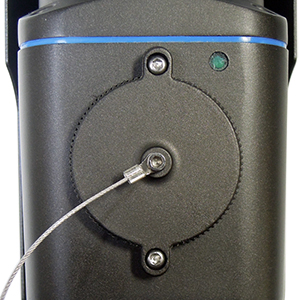

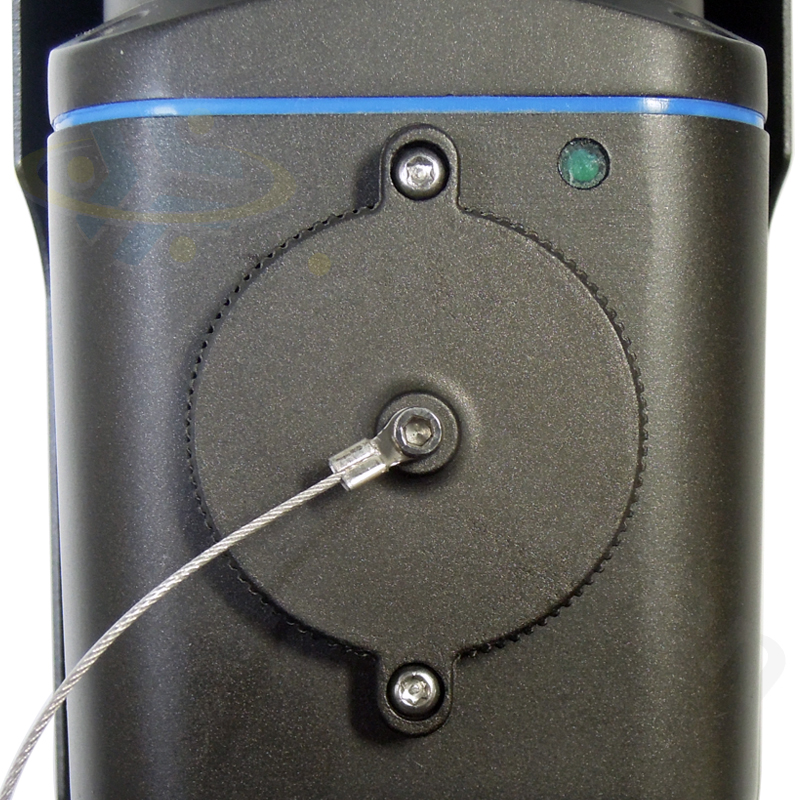

YKS-AHDSD720VWSL microSDカードレコーダー YKS-AHDSD720VWSL microSDカードレコーダー(カバー開封)

YKS-AHDSD720VWSLは本体底面部のカバーを開封すると内部にSDカードレコーダーを搭載しています。録画媒体にはSDカードを採用し、SDXCにも対応している為、最大256GBまでのSDXCカードの使用が可能です。また、本体底部に動作インジケーターを備え、動作状況を確認できます。SDカードレコーダーの設定は付属の無線式リモコン(電波式)で行います。

SDカードレコーダーは日本語メニュー表示対応で簡単に使用

YKS-AHDSD720VWSL 日本語メニュー表示対応で簡単使用

YKS-AHDSD720VWSLは視覚的にも分かり易いアイコンを用いたシンプルな日本語メニュー表示を採用しています。複雑な機能は搭載せず、シンプルですが大変扱いやすいメニュー表示で簡単に使用できます。

細かな録画設定が可能

YKS-AHDSD720VWSL 映像設定画面

YKS-AHDSD720VWSLは細かな録画映像設定が可能です。
設定項目は下記の通りとなります。

●設定項目●
フレームレート:1~30fps / 映像録画の滑らかさの調整
録画画質:Auto/Low/Middle/High
映像方式:AUTO/PAL/NTSC/AHD-PAL/AHD-NTSC
写真画質:HIGH/MIDDLE/LOW
この他、映像の明るさ、彩度、コントラストを調整可能

4つの録画方法に対応

YKS-AHDSD720VWSL 4つの録画方法に対応

YKS-AHDSD720VWSLは連続録画(常時録画)、手動録画、スケジュール録画、動体検知録画の4つの録画方法に対応します。ご使用する監視環境に合わせた録画運用が可能です。

連続録画

設定した録画時間ごとにファイルを作成し、連続で録画を行います。連続して録画を行う為、録画エラーが少なくなります。連続して録画するため、データ量が多く録画日数が少なくなります。

●録画時間について●
録画時間:1分、5分、10分、15分、30分、60分から選択可能です。

手動録画

録画開始と停止を手動で行う録画方法です。

スケジュール録画

YKS-AHDSD720VWSL スケジュール録画

夜間だけ録画したい、など指定した時間のみ録画を行います。
曜日ごとに録画をしたい時間を設定することが出来ます。

※動体検知機能との併用はできません。

動体検知録画

撮影映像の中から動く被写体を検知して録画を行います。
動体検知時のみの録画を行う為、録画効率がよく録画日数は多くなります。

●動体検知録画利用時の注意点●
動体検知機能は撮影環境によっては誤検知が多くなる場合もあります。誤検知が多い場合は、検知エリアの設定や動体検知感度を調整してください。また、検知感度は、昼間の映像と夜間の映像では、異なる場合がございます。どうしても動体検知録画に適さない撮影環境がある場合もありますのでご了承下さい。

YKS-AHDSD720VWSL 動体検知エリア設定
▲動体検知エリアは縦3×横4のセル毎に調整ができるので、設置場所に合わせた細かな検知エリア設定ができます。また、検知感度は3段階で調整ができます。

動画録画だけでなく静止画録画にも対応

YKS-AHDSD720VWSL 日本語メニュー表示対応で簡単使用

YKS-AHDSD720VWSLは通常、監視録画として動画録画が主な運用方法となりますが、スナップショット(静止画撮影)機能も備わており、リモコンの静止画撮影ボタンを押すことで瞬時に静止画(JPEG形式)を保存することができます。画像の例では動画録画中、静止画撮影ボタンを押した直後のイメージとなります。(静止画保存を実行)

再生機能搭載(動画・静止画共通)

YKS-AHDSD720VWSLは日付時刻検索機能等は備わっていませんが、再生時には再生したい日付を選択することで、その日に録画したデータファイル一覧が表示され、再生したいファイルを選択することで瞬時に再生ができる再生機能を搭載しています。再生したい録画データを日付順に検索でき、再生したい日の保存データをスムーズに再生できます。

YKS-AHDSD720VWSL 動画ファイル検索画面 YKS-AHDSD720VWSL 動画再生画面 ▲動画再生画面(最大32倍速の早送り再生に対応)

YKS-AHDSD720VWSL 静止画ファイル検索画面 YKS-AHDSD720VWSL 静止画再生画面 ▲静止画再生画面(静止画では日付時刻は表示されません)

自動上書き録画機能搭載

YKS-AHDSD720VWSLはSDカードの容量が録画データで一杯になった時、上書き録画を行うか、停止するかの設定ができます。ご使用用途に合わせて録画方法を選択していただくことができます。

本体背面/接続端子

YKS-AHDSD720VWSL 本体背面/接続端子

本体背面からケーブルが出力され、末尾で映像出力端子(CVBS信号 / BNC-P)、電源入力端子に分岐します。電源は付属のACアダプターで取ります。
ケーブル長は末尾コネクタ端まで約50cm程度になります。

サンプル動画

YKS-AHDSD720VWSLで実際に録画した動画をご用意致しました。
屋外撮影動画と低照度カラー撮影動画をご覧いただくことができます。
録画解像度:1280×720、フレームレート:30fpsで録画

▲事務所屋外を撮影した動画です。途中でバリフォーカルレンズの調整をしています。

▲0.08Luxの低照度下でカラー撮影を行いました。

720p録画対応防雨型VFレンズ搭載超高感度スターライト自動録画防犯カメラ
YKS-AHDSD720VWSL のご紹介

YKS-AHDSD720VWSLは最低被写体照度0.00005Luxという驚異の低照度撮影能力を備えた超高感度スターライト130万画素防犯カメラと動体検知録画機能を備えたHD録画対応高機能SDカードレコーダーが一体化した超高感度スターライト自動録画防犯カメラです。130万画素防犯カメラの本体内部に高機能録画機能が備わっているので、別途録画機を必要とせず単体で監視録画が可能になります。また、カメラ本体はバリフォーカルレンズを標準搭載することで、設置環境に合わせた最適な画角調整を行うことができ、さらにIP66の防水性能を有しているので、屋外雨ざらしの環境下への設置にも対応します。その為、電源さえ確保出来れば映像配線を行わずに、屋外の自動監視録画を行うことが可能になります。

具体的な性能として、YKS-AHDSD720VWSLのカメラ部には130万画素の1/3インチCMOSイメージセンサーを採用し、出力解像度1280×720の720p HD画質による高画質撮影が可能です。レンズはf3.6-10mmの手動式バリフォーカルレンズが組み合わされ、撮影画角は約72.6度~17度で調整することができます。
また、YKS-AHDSD720VWSLは一般的な屋外用防犯カメラに多い赤外線搭載モデルではなく、低照度下でもカラー撮影に対応した超高感度スターライト防犯カメラとなります。ICR(IRカットフィルターリムーバブル機構)を採用したTrue Day&Night機能を採用し、白黒撮影+電子感度アップ機能を使用することで最低被写体照度は0.00005Luxという驚異の低照度撮影能力を誇りますが、電子感度アップ機能に大きく頼らずカラー撮影をした場合、0.08Lux程度(実測値)の低照度下でも大変良好なカラー撮影を行うことが出来る為、低照度下で赤外線照射をせずにカラー撮影を行いたい場合に活躍が期待できる自動録画防犯カメラです。

次に、レコーダー部ですが、まず、映像圧縮方式にはハイビジョン映像の録画に適したH.264を採用し、高画質、高圧縮録画を実現しています。録画解像度は1280×720の720p解像度に対応し、録画画質は3段階、録画フレームレートは1~30fpsから選択ができるのでご使用用途に応じて画質、フレームレートを細かく設定することができます。

録画方法は連続録画、手動録画、スケジュール録画、動体検知録画の4つの録画方法に対応します。連続録画では設定した録画時間を繰り返し常時録画します。手動録画の場合、リモコンの録画ボタンを押すことで録画が開始され、終了を押すと録画を停止させることができるので、必要な時だけ録画するという運用が可能です。スケジュール録画は動体検知録画との併用はできない為、応用が利く録画は出来ませんが、例えば夜間だけ録画をしたい等の時間帯指定によるスケジュール録画が可能です。動体検知録画は監視用デジタルレコーダーのような細かなエリア設定は出来ませんが、3×4のエリア設定と3段階の感度設定ができるので、全く設定が出来ない製品に比べてある程度調整のきく動体検知録画を行うことができます。

録画媒体にはmicroSD/SDHC/SDXCカードを採用し、最大256GBまでのSDXCカードに対応することでハイビジョン映像の録画における録画データ容量の問題をある程度クリアすることができます。

実際に使用した印象として、画質はHD画質を有しているだけあり良好に撮影ができ、最低被写体照度0.08Luxの低照度下でも大変良好なカラー撮影ができました。実際の動画をご覧いただければお分かりいただけると思いますが、電子感度アップ(デジタルスローシャッター)に大きく頼らずにこれだけの低照度撮影が出来るのはかなりの高感度撮影能力を備えていると言えます。撮影環境は相当薄暗く、実際は肉眼よりも明るく撮影が出来ています。赤外線搭載モデルではない為、完全な暗闇では撮影が出来ませんので周囲にある程度の明かりがある環境下でなければ使用ができませんが、ある程度の照明があり、常時カラー撮影を行いたい場合や赤外線照射時にLED部分がぼんやりと赤く光るを好まない場合に高い撮影能力を発揮出来ると思います。

また、録画運用についても本格的な防犯用SDカードレコーダーを内蔵した製品の為、全体的に録画能力は高く、動体検知も概ね良好な検知が出来ていました。YKS-AHDSD720VWSLに似たような製品として「MTW-SD02AHD」がありますが、YKS-AHDSD720VWSLではスケジュール録画の運用などで若干機能面で劣る点はありますが、「MTW-SD02AHD」とほぼ同様な運用が可能です。むしろ赤外線を照射することなく、良好にカラー撮影が出来る点も含め、周囲にある程度の街灯がある環境下であれば屋外用自動録画防犯カメラとして上記製品を凌駕する撮影能力と監視録画能力を備えていると言っても過言ではないと思います。

720p録画対応防雨型VFレンズ搭載超高感度スターライト自動録画防犯カメラ
YKS-AHDSD720VWSL 録画時間の目安

フレームレート 画質 録画日数
32GB 64GB 128GB
1FPS LOW 11.7 23.4 46.8
MIDDLE 4.6 9.3 18.5
HIGH 2.5 5.1 10.1
5FPS LOW 11.1 22.2 44.4
MIDDLE 4.0 7.9 15.9
HIGH 2.1 4.2 8.5
10FPS LOW 7.2 14.3 28.7
MIDDLE 2.1 4.2 8.3
HIGH 1.1 2.1 4.3
20FPS LOW 4.0 7.9 15.9
MIDDLE 1.1 2.1 4.3
HIGH 0.5 1.1 2.2
30FPS LOW 2.7 5.4 10.8
MIDDLE 0.7 1.4 2.9
HIGH 0.4 0.7 1.5

※単位:日数
※目安表示の録画日数はあくまでも目安となります。実際の録画時間は大幅に前後する場合があります。
 特に動体が多い映像や低照度時では大幅に録画時間が短くなる場合があります。

720p録画対応防雨型VFレンズ搭載超高感度スターライト自動録画防犯カメラ
YKS-AHDSD720VWSL 製品仕様

イメージセンサー 1/3インチカラーCMOS
画素数 1280(H )×960(V) 130万画素
レンズ f3.6-10mm/F1.4 画角約72.6度~17度
逆光補正機能 BLC/HSBLC
WDR D-WDR
同期方式 2:1インターレース
ビデオ信号 1.0Vp-p 75Ω
ガンマ補正 0.45
最低被写体照度 0.00005Lux
S/N比 50dB(AGC OFF時)
デイナイト AUTO / COLOR / BW / EXT
AGC ON 0~15 / OFF
ホワイトバランス AWB / ATW / AWC / INDOOR / OUTDOOR
シャッタースピード 1/60~1/50,000秒
ノイズリダクション 3D DNR
プライバシーマスク 4箇所
画質調整 上下左右反転 / ブライトネス / シャープネス / ネガイメージ
圧縮方式 H.264
ファイル形式 AVI形式
録画解像度 720P(1280×720)
録画フレームレート 1~30FPS
録画画質 LOW / MIDDLE / HIGH / AUTO
再生速度 x1 / x2 / x4 / x8 / x16 / x32
録画モード 連続 / 手動 / スケジュール / モーション
記録媒体 SDカード 1~256GB (SDXC対応)
OSD SDカードレコーダー側:日本語表示 / カメラ側:英語
インジケーター 消灯:録画停止
1秒間隔で点滅:録画中
2秒間隔で点滅:SDカード無し
高速で点滅:本体起動中
自動上書き録画 ON / OFF
時刻表示 ON / OFF
映像出力 アナログ(CVBS)
防水仕様 IP66
使用温度範囲 -10℃~40℃
電源 DC12V / 1A(約350mA)
本体サイズ W100×H110×D157(290※ブラケット含む) (mm)
重量 約810g
再生ソフト GOMPLAYER、メディアプレイヤー他
同梱内容 YKS-AHDSD720VWSL本体
無線式リモコン
取付ネジ、アンカー一式
カメラブラケット(一体型・天井、壁面設置対応)
ACアダプター
BNCP-RCAJ
取扱説明書(製品保証書:保証期間1年間)

※一部の製品仕様及びデザインは予告なく変更となる場合がございます。

720p録画対応防雨型VFレンズ搭載超高感度スターライト自動録画防犯カメラ
YKS-AHDSD720VWSL オプション品のご案内

電池ボックス 型番:B-12 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

単3電池8本用電池ボックスを使えば短時間ですが電池駆動も可能です。
メモリーカード SDカード

YKS-AHDSD720VWSLに使用可能なSDカードをお取扱しております。
