AHD1080p録画対応SDカードレコーダー搭載200万画素防雨型赤外線防犯カメラ MTW-SD02FHD

AHD1080p録画対応SDカードレコーダー搭載
200万画素防雨型赤外線防犯カメラ
1080p録画に対応した高性能HD画質自動録画カメラ！

型番：MTW-SD02FHD

メーカー希望小売価格：￥98,000(税抜)
価格：￥60,500(税込)

→MTW-SD02FHD 主な機能と特徴
→MTW-SD02FHD のご紹介
→MTW-SD02FHD 録画時間目安
→MTW-SD02FHD 製品仕様
→MTW-SD02FHD オプション品

AHD1080p録画対応SDカードレコーダー搭載200万画素防雨型赤外線防犯カメラ MTW-SD02FHD 主な機能と特徴

200 万画素CMOS 搭載の高解像度ハイビジョンモデル（出力される映像は、52 万画素相当）
f2.8～12mm のバリフォーカルレンズで広範囲の撮影が可能
赤外線投光器内蔵で夜間の撮影も可能（最長照射距離約25m/赤外線照射時は白黒撮影）
赤外線照射による乱反射を被写体に合わせて調整するスマートIR 機能
防水構造（IP66）なので屋外への設置が可能
2D-DNR/3D-DNR（デジタルノイズリダクション）機能により低照度撮影時のノイズを低減
カメラID 表示機能により、画面上に最大15 文字のカメラタイトル設定が可能
プライバシーゾーン機能により、画面上の任意の領域を最大4 ヶ所まで見えなくすることが可能
ミラー機能により、画像を上下左右反転することが可能
ブライトネス・シャープネスの調整が可能
ホワイトバランス機能
オートゲインコントロール機能
デイ/ナイト機能により、夜間は白黒に切替え可能
SD カードレコーダーを内蔵しているので、監視と録画が1 台のみで可能
録画方式H.264 を採用し、1080p高画質・長時間録画を実現
録画データの再生を制限するパスワード機能
動作検知録画機能（録画ファイル数上限90112 まで）
自動上書録画機能
各機能の設定は、モニター画面上にメニュー画面が表示され、リモコンにて設定

高性能AHD屋外用監視カメラと1080p録画に対応したSDカード録画装置が一体化

MTW-SD02FHDは200万画素SONY製の高解像度CMOSイメージセンサーを搭載したAHD高解像度屋外用監視カメラとH.264映像圧縮方式を採用し、1080p（1920×1080）解像度のフルHD画質録画に対応した高性能SDカードレコーダーが一体型となった1080p録画対応の自動録画式屋外用監視カメラです。

200万画素 SONY製CMOSイメージセンサー搭載

MTW-SD02FHDは200万画素の高解像度SONY製CMOSイメージセンサーを搭載した高解像度フルハイビジョンモデルです。従来機種の2倍弱の解像度を有しており、より鮮明な撮影が可能になりました。

※MTW-SD02FHDの映像出力はアナログ（CVBS）出力となります。
　汎用的なAV入力付モニターで入力、映像表示が可能ですが、映像出力時は52万画素相当となります。

True Day&Night機能搭載

MTW-SD02FHDはCDSセンサーと連動したDay&Night機能を搭載しています。昼は鮮明な高画質カラー映像で撮影を行い、低照度下ではICR機構により、IRカットフィルターを取り外した白黒撮影に切り替えることで感度を増幅させ、赤外線を取り入れた安定した高感度暗視撮影を行うことができます。

f2.8mm-12mmバリフォーカルレンズ搭載

MTW-SD02IRはf2.8mm-12mmの画角調整幅の広いバリフォーカルレンズを採用しています。f2.8mmでは広角撮影が可能な為、1台で広範囲を監視したい場合や、距離の離れた対象物を撮影するなど、設置環境に最適なレンズ調整を行うことができます。レンズ調整は本体背面のカバーを開けると2つのアジャスタが備わっており、アジャスタ操作で簡単に行うことができるのでレンズ調整による作業性を容易にしました。

強力な赤外線投光器を搭載

MTW-SD02FHDは本体前面部に強力な赤外線LEDを36個搭載。最大照射距離は最大約25mとロングレンジに対応し、充実の夜間監視を提供します。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより、赤外線の寿命を大幅に伸ばせます。また、赤外線照射による乱反射を被写体に合わせて調整するスマートIR機能を搭載し、より安定した赤外線照射による監視を行うことができます。

IP66防水規格に準拠

MTW-SD02FHDは防水仕様(IP66 暴噴流型)なので屋外への設置が可能です。
また、サンシェードによりカメラを直射日光の熱から保護します。

※ケーブル部分などは防水処理を施す必要があります。

赤外線リモコンで遠隔操作

MTW-SD02FHDはカメラ機能とSDカードレコーダーの設定操作は別のOSDシステムとなりますが、付属の赤外線リモコンにてそれぞれの設定を行うことができます。本体正面に赤外線受光部が備わっており、操作可能距離は2～3m範囲内で行うことができるので、やや高い場所にMTW-SD02FHDを設置していても操作が可能です。設定を行うにはTVモニター等に画面表示する必要がありますが、画面を見ながらカメラ機能設定及びSDカードレコーダーの各設定を行うことができます。

OSD機能で多彩なカメラ機能を制御

MTW-SD02FHDのカメラ側には一般的な防犯カメラと同じくOSD機能を搭載しています。
メニュー表示は英語表示となりますが、カメラ設定をディスプレイ上で行える為、多彩なカメラ機能をディスプレイ画面を見ながら設定できます。OSDメニュー画面ではノイズリダクション機能のほか、D-WDR機能や夜間時の車の強いヘッドライトを抑え視認性を向上する HLC(High Light Compensation)機能などを設定でき、高画質で鮮明な画像に調整することができます。

搭載している主な機能
・2D-DNR/3D-DNR（デジタルノイズリダクション）機能により低照度撮影時のノイズを低減
・カメラID 表示機能により、画面上に最大15 文字のカメラタイトル設定が可能
・プライバシーゾーン機能により、画面上の任意の領域を最大4 ヶ所まで見えなくすることが可能
・ミラー機能により、画像を上下左右反転することが可能
・ブライトネス、シャープネスの調整が可能
・ホワイトバランス機能
・オートゲインコントロール機能

分かりやすい日本語メニュー

MTW-SD02FHDのSDカードレコーダー側の画面表示は日本語メニュー表示に対応しています。
日本語表示だから分かりやすく、メニュー画面で各設定や操作を簡単に行うことができます。

細かな録画条件設定に対応

MTW-SD02FHDは高機能監視用デジタルレコーダー並みに細かな録画条件の設定が可能です。
その場その場に応じた最善な録画条件の設定を行うことができます。

モーションディテクター機能搭載で自動録画に対応

MTW-SD02FHDはモーションディテクター機能(動体検知機能)を搭載しているので、接続した防犯カメラで撮影している画面上に動きがあった時だけ録画をすることができ、無駄なく監視することができます。

▲動体検知エリアはセル毎に設定ができるので細かな検知エリア調整に対応します。
また、感度調整も実際の画面での反応を見ながら調整できるので、ご使用場所に合わせた最適な設定ができます。

予約録画機能

MTW-SD02FHDは予約録画機能を搭載しているので、効率の良い録画を行うことができます。

▲連続録画・動作検知録画それぞれの録画設定を行うことができます。
連続録画時は解像度の選択、フレームレートの選択、画質の選択が。動作検知録画時は解像度の選択、
フレームレートの選択、画質の選択、動体検知録画間隔、プレ録画の選択ができます。

▲上画像は予約録画設定画面のトップ画面となります。こちらで現在の予約録画設定内容を確認できます。

Point. 設定項目について
録画解像度(映像サイズ)
1920×1080 / 1280×720 / 960×540から選択できます。
フレームレート(記録間隔)
01 / 02 / 04 / 10 / 15 / 20 / 30 FPS ※1920×1080設定時は25FPSまで
画質
HIGH(高画質)、MIDIUM(標準画質)、LOW(低画質)から設定できます。
間隔(動体検知録画のみ/動体検知録画機能を行う間隔)
5秒～90秒まで5秒単位で設定できます。

※ファイルサイズについて
MT-PSR01は連続録画を行った場合でも、あらかじめ設定したファイル容量になると一つのファイルを作成します。ファイルサイズは3→10→20→50→100MBと設定ができ、ファイルサイズを小さくすると、SD カードに短い時間の録画データが作成され、ファイルサイズを大きくすると、SD カードに長い時間の録画データが作成されます。

日付検索再生機能搭載

MTW-SD02FHDは日付を選択して再生する検索再生機能を搭載しています。
再生したい録画データを日付順に検索できるので、再生したい日の映像をスムーズに再生できます。

自動上書き録画機能搭載

MTW-SD02FHDはSDカードの容量が録画データで一杯になった時、上書き録画を行うか、停止するかの設定ができます。ご使用用途に合わせて録画方法を選択していただくことができます。

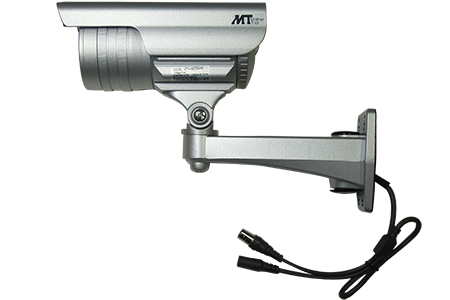

本体背面・接続端子

MTW-SD02FHDは本体に装着されているカメラブラケット内部より1本のケーブルが出ます。末尾で映像出力端子(BNC-J)、電源入力端子に分かれます。接続部分は防滴加工されていませんので、防水処理を施すなり濡れない様にご注意下さい。MTW-SD02FHDはSDカード録画機能を搭載している以外は通常の屋外用監視カメラと変わりはありません。従いまして監視用デジタルレコーダーに接続して録画を行うこともできますが、映像出力はアナログ（CVBS）となりますのでHD画質とはならず、52万画素相当となります。

動画圧縮方式H.264を採用した高性能・高画質SDカード録画機能を搭載

MTW-SD02FHDは動画圧縮方式にH.264を採用した高画質SDカード録画機能を搭載しています。SDカードは最大256GBまでのSD/SDHC/SDXCカードに対応し、大容量SDカードを使用することで長期間録画にも対応します。

※SDXCカード使用時は本体でフォーマットが必要になります。(FAT32にフォーマット)

MTW-SD02FHD 各部名称

MTW-SD02FHD 本体寸法図

マザーツール製品の安心3年保証モデル

MTW-SD02FHDはマザーツール製品の安心3年保証モデルです。
長期メーカー保証付きで末永くご利用いただける製品となります。

マザーツール製品の安心3年保証モデル

同梱内容

・MTW-SD02FHD本体
・赤外線リモコン
・取付ネジ一式
・レンズ調整用ドライバー
・ACアダプター
・パスワード解除用ソフト
・取扱説明書、製品保証書(製品保証1年間)※画像非掲載

サンプル動画

MTW-SD02FHDで実際に録画した動画（実際のデータ）をご用意致しました。
録画解像度1920×1080、録画フレームレート25fps、録画画質Highの録画設定です。

▲事務所屋外を撮影した動画です。

▲PAGE TOP

AHD1080p録画対応SDカードレコーダー搭載200万画素防雨型赤外線防犯カメラ MTW-SD02FHD のご紹介

MTW-SD02FHDは高性能屋外用防犯カメラと高性能防犯用SDカードレコーダーが一体化した屋外用自動録画防犯カメラの人気モデル「MTW-SD02AHD」の後継機種で、HD画質からフルHD画質へとさらに画質が向上した高画質モデルとなります。
筐体及びSDカードレコーダーの機能面はMTW-SD02AHDを踏襲しており、従来機種の扱いやすさをそのままに、画質面で720pのHD画質から1080pのフルHD画質へと大幅に録画性能が向上しました。一般的な防犯カメラと違い本体内部に録画機能が備わっているので、別途録画機能を必要とせず単体で監視録画が可能になります。本体は防水規格IP66に準拠しているので屋外への設置に対応し、電源さえ取れれば監視用デジタルレコーダー等への配線を行わずとも屋外の監視録画を手軽に行うことが可能になり、配線が困難な場所での監視録画や街頭用防犯カメラとしてご活用いただくことができます。

具体的な従来機種のMTW-SD02AHDとの違いとして、撮影解像度は130万画素から200万画素へ向上し、録画解像度は1280×720（92万画素相当）から1920×1080（207万画素相当）の1080pによるフルHD画質録画が可能になりました。これにより録画画質面では115万画素相当の解像度が向上し、さらに画質を向上させ、より証拠能力を高めることができます。また、対応SDカードも最大256GB SDXCカードに対応しているので、フルHDによる高精細映像でも十分な録画時間を確保することができます。その他の違いは特になく、先述の通り筐体、機能面では従来機種と同一となります。

その為、従来機種とほぼ同様の説明となりますが、画質面では先述の通りのフルHD画質なり、夜間監視用としては本体前面に赤外線LEDを36個搭載することで最大約25mの赤外線照射による低照度暗視撮影が可能です。また、搭載するレンズはf2.8～12mmのバリフォーカルレンズを採用することで広角から望遠まで調整ができ、監視エリアの調整幅が広く扱いやすいレンズを搭載しています。なお、MTW-SD02FHDのレンズはオートアイリス機能を搭載していない為、フリッカレス機能を有効活用することはできず、監視場所付近に蛍光灯がある場合は若干のフリッカを拾ってしまうかも知れません。(電源周波数50Hzエリアにて)その分、カメラの筺体はコンパクトに仕上がっており、屋外ではフリッカの影響はあまり無いので、大したデメリットにはならないと思います。
カメラの各設定はOSD機能により、モニター画面を見ながら設定を行うことができ、一般的な屋外用防犯カメラと同等に監視能力は非常に高く仕上がっています。

次に、SDカード録画機能ですが、防犯用レコーダーとして求められる十分な機能を備えており、録画方法は連続録画、予約録画（時間予約）、動体検知録画の3つの方法で録画を行うことができます。また、動体検知録画は検知エリアの設定、検知感度の設定を細かく設定及び調整することができるので、自動録画防犯カメラとして最適な設定を行った上で、録画運用を行うことができます。また、録画媒体には最大256GBまでのSD/SDHC/SDXCカードに対応し、HD画質録画の長期間録画に適した大容量SDカードを使用することができます。動画圧縮方式にはH.264を採用することで高画質・長期間の録画が可能であり、録画解像度は最大1920×1080の1080p解像度での録画に対応し、録画フレーム数はフルHD時は最大25fpsとほぼコマ落ちの無い動画録画も可能なので録画性能だけを見るとH.264を採用したフルHD録画対応監視用デジタルレコーダーに十分匹敵する実力があります。

MTW-SD02FHDの設定ですが、MTW-SD02FHDには通常の防犯カメラと同じく映像出力を備えています。この出力は基本的には映像確認及び機器設定用の出力となります。元々、MTW-SD02FHDの映像方式はAHD方式を採用していますが、AHD方式は一般的なTVモニターで映像表示させることが出来ませんので、仕様上、映像出力自体はアナログ（CVBS）出力となっています。その為、MTW-SD02FHDをAHD防犯カメラとして使用することはできませんが、市販のTVモニターで映像を確認でき、モニター画面を見ながら各設定を行うことができます。各メニュー表示は日本語表示を採用しているので分かりやすく、細かな設定を行うことができます。なお、各設定はしっかりと監視録画を行っていただくうえで、ご使用前に必ず行っていただく必要があります。設定は事前にTVモニターに接続して行っておくか、カメラ設置場所で行うかになりますが、やはり最適なレンズ調整や録画設定(特に動体検知設定等)を行うにはカメラ設置場所での設定を行うのが必須だと思います。その際は携帯可能なモニターがあると便利です。弊社取扱製品で言えば「TFT-430」又は「TFT-700ME」、「TFT-800Hi」を電池駆動させてご使用いただくのが良いかも知れません。

MTW-SD02FHDはフルHD画質の屋外用防犯カメラと監視用デジタルレコーダーが融合した非常に優秀な自動録画監視カメラだと言えますが、MTW-SD02FHDを使用して自動監視録画システムを運用するにあたっていくつかの注意点があります。一つは先述の通りレンズの調整や各設定の変更を行うにはTVモニターを見ながら行う必要があるので、カメラ設置場所にTVモニターを持ち込むか、カメラを取り外す必要があります。この点に関してはカメラ本体を取り外すことは作業効率が悪い為、メンテナンス目的も含めるとモニターを1台所有するのがお奨めです。
次に、SDカードを取り外す際に本体背面のカバーを取り外してSDカードを抜き差しする必要がある為、高所へ設置した場合等にはその作業に一苦労してしまうと思われます。これはセキュリティ上、SDカードを安易に抜き出せないようにしている防御策でもあるのですが、反面、面倒な作業になってしまうとも思います。また、SDカードは半永久的なものではなく、消耗品となりますので定期的な動作確認やメンテナンスも必須となりますので、管理、運用はしっかりと行っていただく必要はあります。

このようにMTW-SD02FHDは優秀な反面、手間が掛かってしまう面もありますが、大容量SDHC/SDXCカードを使用することで長期間録画が可能であり、自動上書き録画機能も備わっていることから、定期的な動作確認は必要ですが、実質ほぼメンテナンスフリーで長期間録画を行うこともできます。MTW-SD02FHDの特性上、電源さえあれば手軽に高画質監視録画が行えるという点から、今まで手の回らなかった場所への設置や、配線工事に多額の費用が掛かってしまうような場所を監視したい時に大きな活躍が見込める自動録画式屋外用防犯カメラだと言えます。

▲PAGE TOP

AHD1080p録画対応SDカードレコーダー搭載200万画素防雨型赤外線防犯カメラ MTW-SD02FHD 録画時間の目安

録画解像度	フレームレイト	SDカード	画質HIGH	画質Normal	画質Basic
1920×1080	25FPS	128GB	115	347	618
1280×720	30FPS	128GB	256	441	787
960×540	30FPS	128GB	358	744	1248

※目安表の録画時間は、昼夜24時間連続で録画する場合の目安です。
あくまでも目安ですので、実際の録画時間が大幅に変わる場合がありますが、予めご了承ください。
また、昼間だけの録画や動きの多い映像を録画する場合は、録画時間が極端に短くなる場合があります。

▲PAGE TOP

AHD1080p録画対応SDカードレコーダー搭載200万画素防雨型赤外線防犯カメラ MTW-SD02FHD 製品仕様

イメージセンサー	1/3 インチカラーCMOS 200万画素 SONY 製
有効画素数	1920(H)×1080(V)
レンズ	f2.8～12mm
水平視野角	約81～23°
走査方式	2:1インターレース
逆光補正機能	BLC/ HSBLC
ワイドダイナミックレンジ	D-WDR
同期方式	内部同期
ビデオ信号出力	1.0Ｖｐ－ｐ　75Ω
ガンマ補正	0.45
映像出力端子	BNC-J
最低被写体照度	0.01Lux (F1.2)
SN比	48dB (AGC OFF)
デイナイト機能	EXT/AUTO/COLOR/BW
オートゲインコントロール	ON/OFF
ホワイトバランス	ATW/AWC→SET/INDOOR/OUTDOOR/MANUAL/AWB
シャッタースピード	1/60～1/100000秒
ノイズリダクション機能	2D-DNR / 3D-DNR
画質調整	上下左右反転/ブライトネス/シャープネス/ネガイメージ
録画方式	H.264
録画解像度	1920×1080 / 1280×720 / 960×540
録画速度	1 / 2 / 4 / 10 / 15 / 20 / 30fps ※1920×1080時は25fps
画質設定	3段階 NORMAL（標準）/HIGH（高）/BASIC（低）
再生速度	×1/×2/×4/×8/×16/×32倍速
録画モード	手動録画/予約録画/動作検知録画（録画ファイル数上限90112 まで）
記録媒体	SD/SDHC/SDXCカード1～256GB ※別売 ◆推奨メーカー◆ Transcend（Class 10）/SanDisk（Class 10） ※全てのSDカードの動作を保証するものではありません。
録画動作ランプ	録画動作：点灯/SD カード無し・異常：点滅/録画待機：消灯
赤外線照射	CDSセンサー　約10Lux以下
赤外線照射距離	最長約25m　（LED36個/850nm）
防水規格	IP66（本体のみ）
ケーブル長	約0.4m（映像・電源）
電　源	DC12V±1V （センタープラス）
消費電流	約700mA （最大）
本体重量	約940g
使用温湿度範囲	-10～40°/ 30～80%RH
同梱内容	MTW-SD02FHD本体 ACアダプター赤外線リモコン取付ネジ一式マイナスドライバー（レンズ調整用）パスワード解除用ソフト BNCP-RCAJ 取扱説明書 (製品保証3年)

▲PAGE TOP

AHD1080p録画対応SDカードレコーダー搭載200万画素防雨型赤外線防犯カメラ MTW-SD02FHD オプション品のご案内

	型番：B-12　価格：￥1,000(税込) （購入数はカート内で設定してください）単3電池8本用電池ボックスを使えば電池駆動も可能です。赤外線非照射時であれば3～4時間の録画が可能です。(環境により変わります)
	SDカード MTW-SD02FHDに使用可能なSDカードをお取扱しております。
