SDカード録画機能搭載バンダルカラードームカメラ KCD-SD01の製品詳細

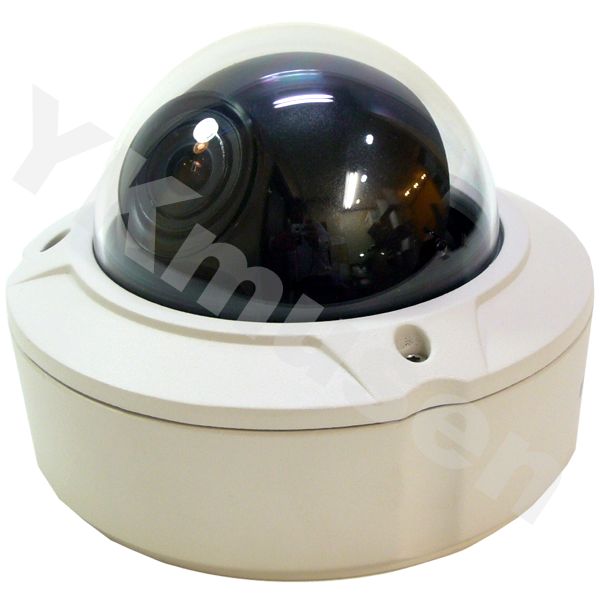

SDカード録画機能搭載バンダルカラードームカメラ
本格的ドーム型監視カメラと高機能録画装置が一体化

型番：KCD-SD01

通常価格：￥58,000(税込)
1台限定特価：￥48,000(税込)
※販売終了しました。ありがとうございます。



→KCD-SD01 主な機能と特徴
→KCD-SD01 のご紹介
→KCD-SD01 録画時間目安
→KCD-SD01 製品仕様
→KCD-SD01 オプション品

SDカード録画機能搭載バンダルカラードームカメラ KCD-SD01 主な機能と特徴

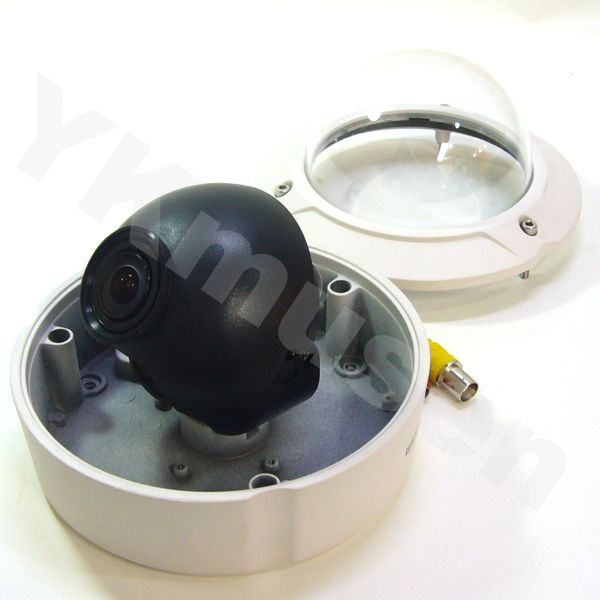

本格的ドーム型監視カメラとSDカード録画装置が一体化

KCD-SD01はバンダル(頑強)タイプのドーム型筺体にDay&Night監視カメラと
SDカード録画機能を搭載した自動録画監視カメラです。

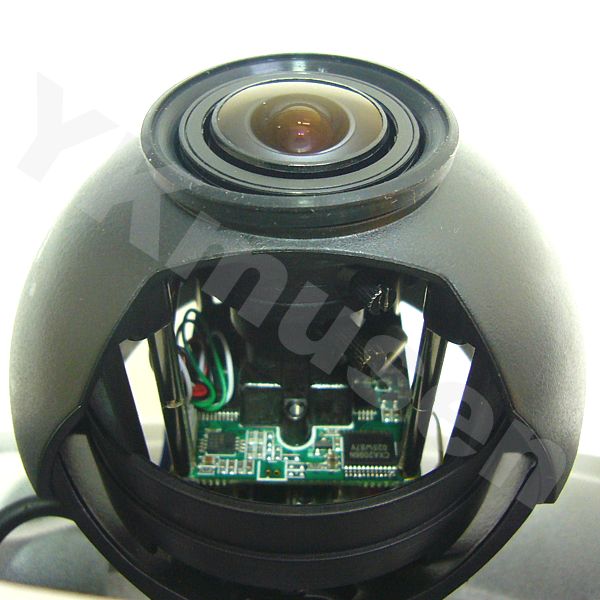

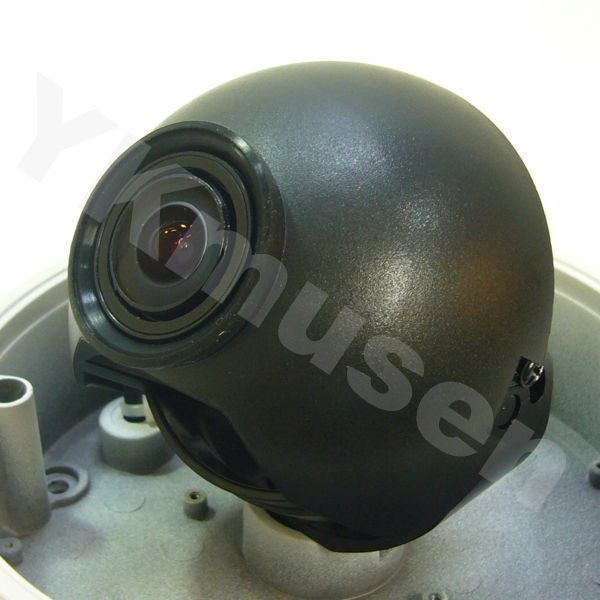

SONY製高画質41万画素CCD採用 オートアイリスバリフォーカルレンズ搭載監視カメラ


KCD-SD01はSONY製41万画素/水平解像度550TVラインの高画質CCDイメージセンサーを採用したドーム型監視カメラを搭載。レンズにはf2.8-11mmと汎用性の高い広角-望遠レンジのDCオートアイリス・バリフォーカルレンズを搭載しています。また、KCD-SD01はDay&Night仕様となり、昼はカラー撮影を行い、夜間は白黒に自動切換で高感度撮影を行います。

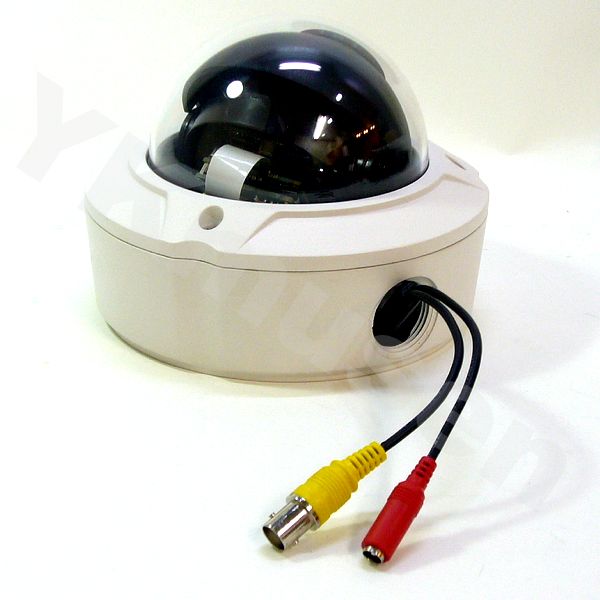

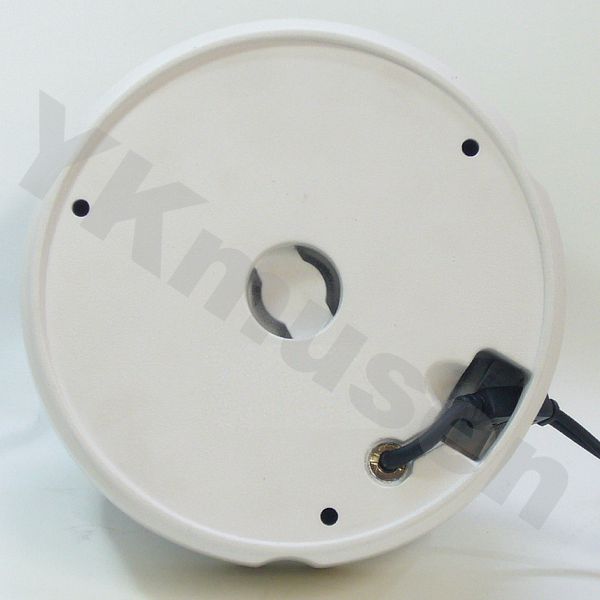

本体から映像出力端子と電源入力端子がでており、TVモニターに監視映像を映し出すことができます。取り付け部分(底面)も同様でSDカード録画機能を搭載している以外は一般的な監視カメラと変わりはありません。

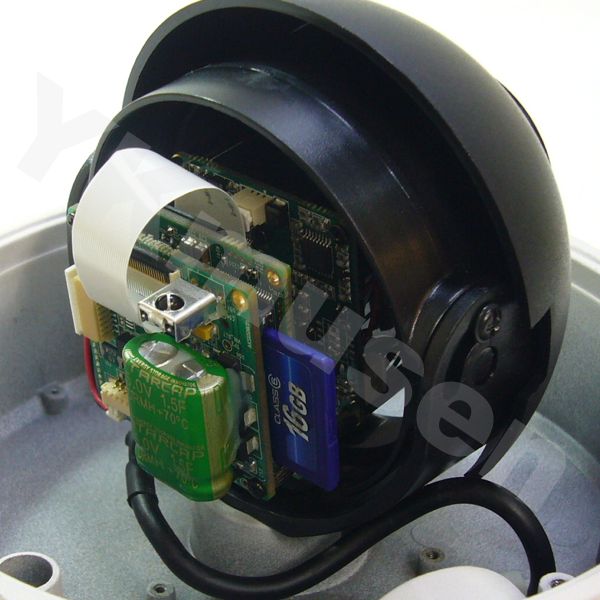

動画圧縮方式H.264を採用した高性能・高画質SDカード録画機能を搭載

KCD-SD01は動画圧縮方式にH.264を採用した高画質SDカード録画機能を搭載しています。SDカードは最大32GBまでのSDHC/SDカードに対応し、大容量SDカードを使用することで長期間録画にも対応します。

赤外線リモコンで遠隔操作

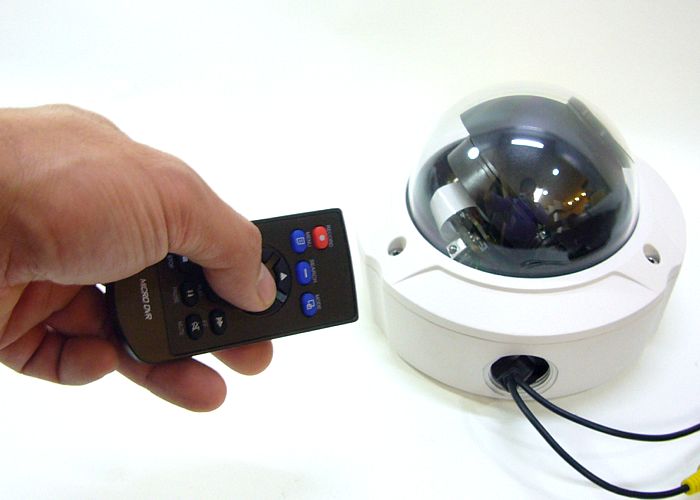

KCD-SD01は録画設定等の操作を付属赤外線リモコンで行います。 SDカード録画装置部に赤外線受光部が備わっており、操作可能距離は2～3m範囲内で行うことができ、ドームカバーを装着した状態でも問題無く操作できます。KCD-SD01カメラ側には一般的な監視カメラと同じく映像出力と電源入力があり、TVモニターに画面表示することができますので、画面を見ながら各設定を行うことができます。

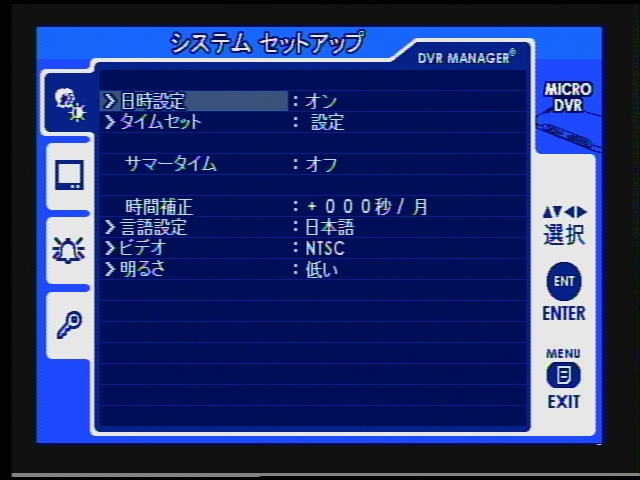

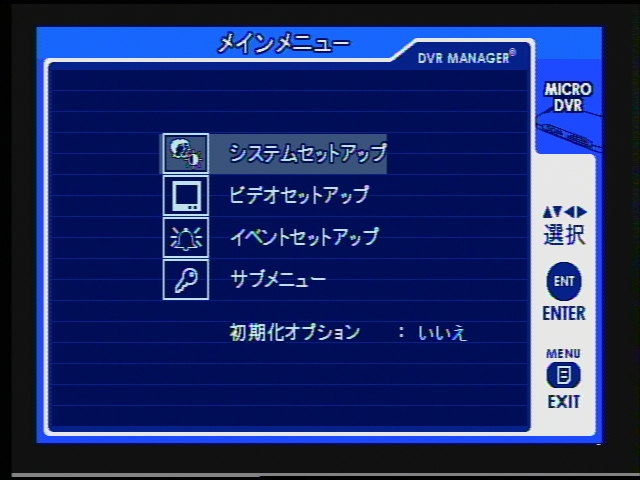

分かりやすい日本語メニュー

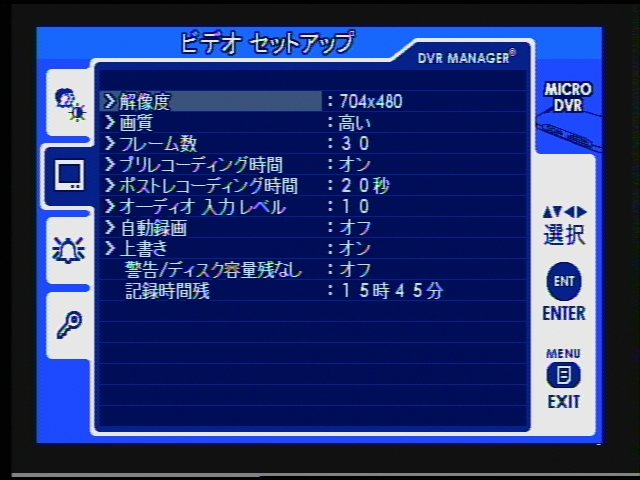

KCD-SD01はメニュー画面を見ながら各設定を行います。メニュー画面は日本語表示で分かりやすく、設定項目も細かく分類されており、しっかりとしたユーザーインターフェイスを搭載しています。

細かな録画条件設定に対応

KCD-SD01は高機能監視用デジタルレコーダー並みに細かな録画条件の設定が可能です。
その場その場に応じた最善な録画条件の設定を行うことができます。

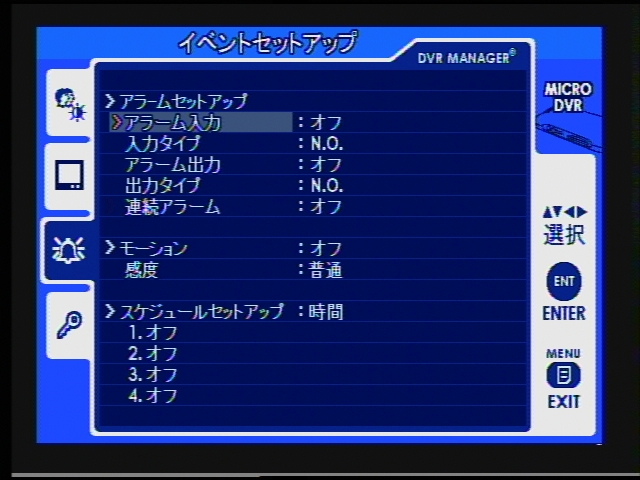

モーション検知録画・スケジュール録画機能を搭載

KCD-SD01はモーションディテクター機能(動体検知機能)を搭載しており、画面上に動きがあったときだけ録画をすることができます。また、最大4プログラムまでのスケジュール録画設定を行うことができ、録画不要な曜日、時間を省いた監視録画を行うこともできます。
※モーション検知録画について
モーション検知エリアの設定は出来ませんが、3段階から感度を調整することができます。
※スケジュール録画について
設定した曜日・時間になると連続録画又はモーション検知録画を行います。
[開始の曜日～終了の曜日　開始時間～終了時間]を設定できます。

その他機能面

KCD-SD01は自動録画監視カメラとして求められる様々な機能を搭載しています。
・自動上書き録画機能：オン/オフ可能
データの容量が一杯になると録画を停止するか、古いデータを削除しながら録画を継続するか設定できます。
・プレレコーディング機能：オン/オフ可能
モーション検知の数秒前から録画することができます。
・ポストレコーディング機能：5秒～30分
モーション検知録画を開始してから停止するまでの時間を設定できます。

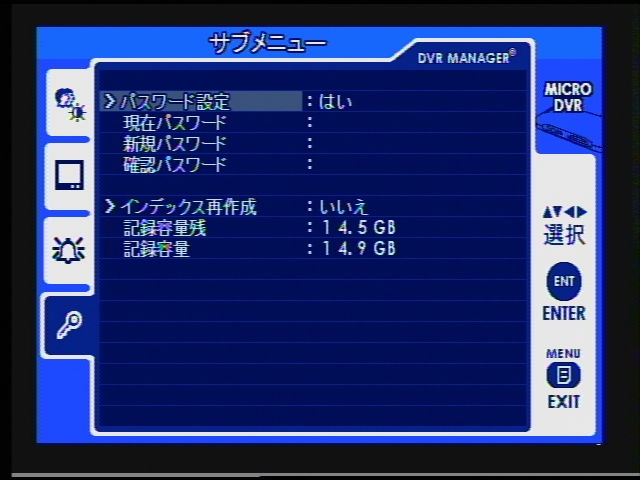

・パスワード認証機能
万が一、不正アクセスがあった場合でもパスワード認証による防御が可能です。
・日時表示
録画した映像には日付時刻が表示され、時間的証拠を残すことができます。

パソコンを使用した機能性の高い再生機能

KCD-SD01で録画したデータを再生するにはTVモニターに映像を出力して再生する方法とSDカードを取り出してパソコンで再生する方法の2つの方法があります。

●TVモニターへ出力して再生
TVモニターへ出力して再生する場合は付属リモコンで簡単に再生することができ、検索機能も充実しているので効率の良い再生確認を行うことができます。映像出力をTVモニターに接続できる環境であれば、手軽に再生することができる半面、バックアップはアナログ式なビデオ等へのダビングで行っていただく必要があります。

●パソコンで再生
パソコンで再生する場合、KCD-SD01からSDカードを取り出してパソコンに読み込ませて再生します。但し、KCD-SD01は独自のフォーマット形式を採用しているので、汎用的な動画再生プレイヤーでは再生することができず、付属ソフトウェアをパソコンにインストールして再生を行う必要があります。KCD-SD01の再生ソフトウェアはただ再生するだけのソフトウェアではなく、高い再生機能を備えている為、再生・バックアップの作業性が大変良くなります。

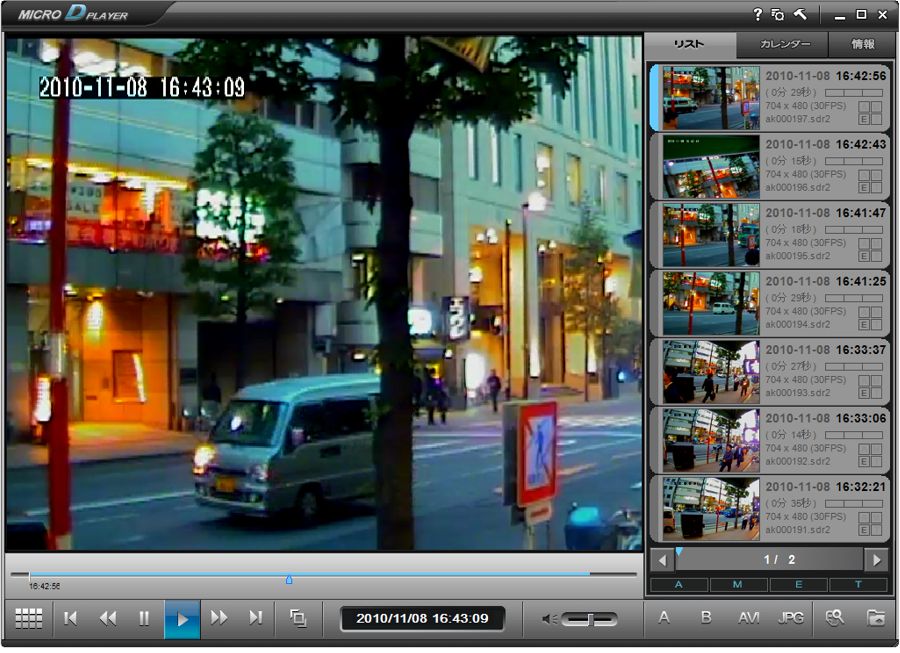

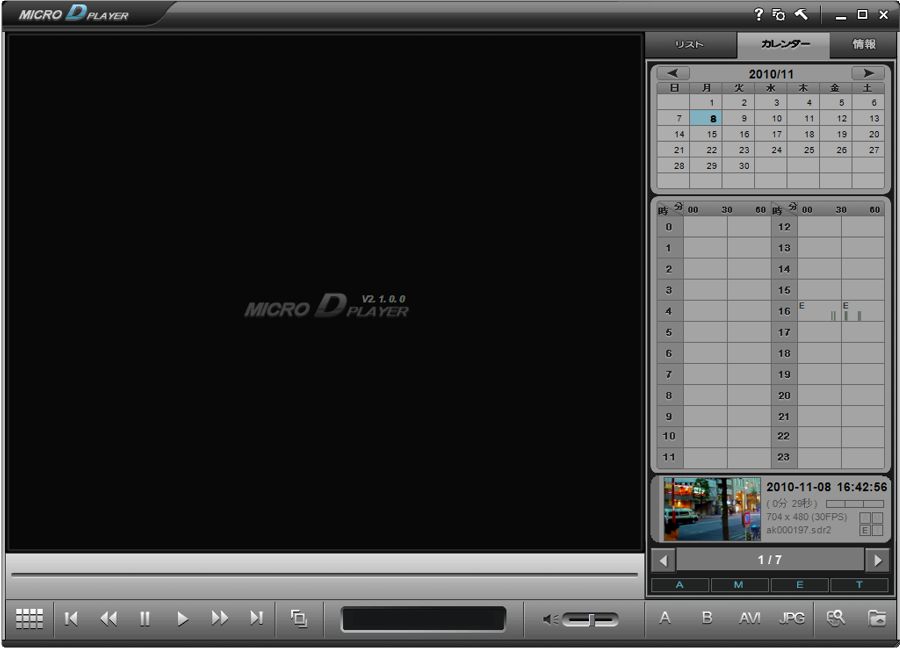

▲サムネイル付リスト一覧からの再生、カレンダーから日付時刻を検索した再生が可能
再生時に確認したい日時へスムーズにアクセスでき、再生作業の効率が向上します。

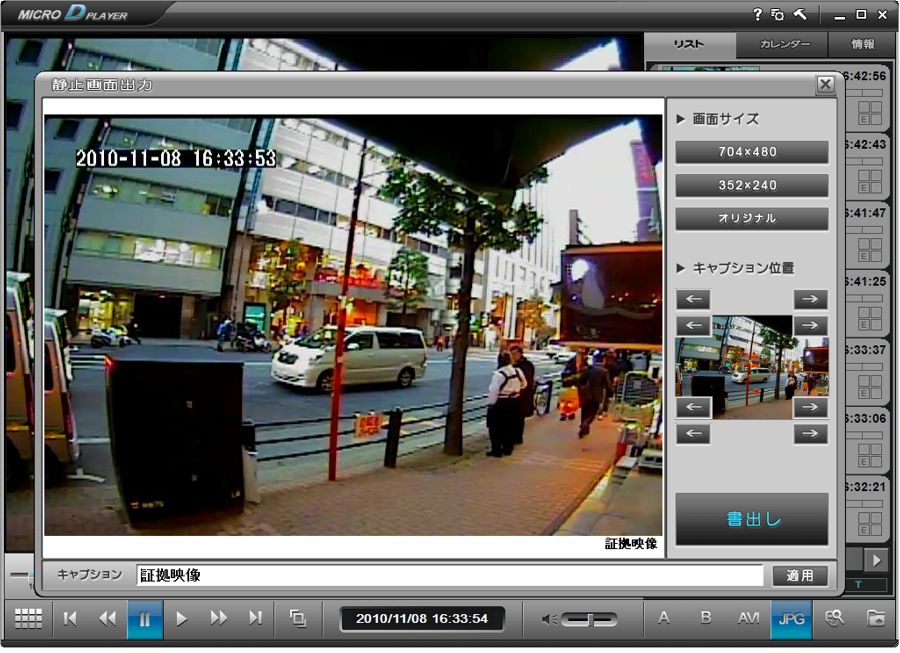

▲静止画キャプチャー時にキャプチャー解像度やタイトル入力が可能

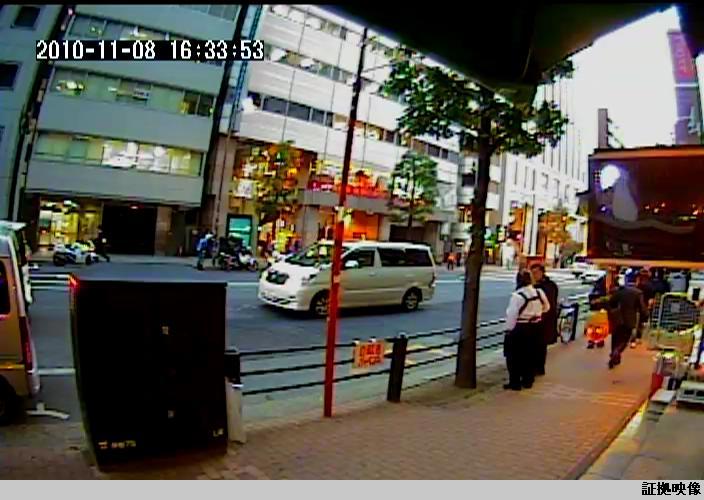

静止画として証拠を残したい場合にキャプチャー解像度を選択出来るだけでなく、日本語でのタイトル入力が出来るので証拠画像に説明文を載せることができます。右画像はKCD-SD01で録画した映像を実際にキャプチャー保存した画像です。

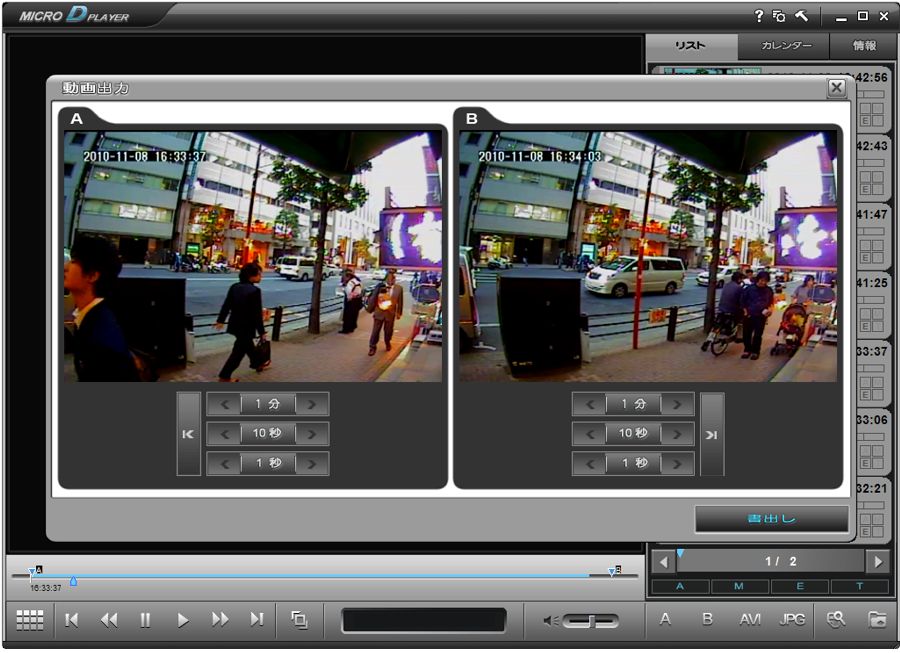

▲録画データは動画再生プレイヤーで再生出来るようにAVI形式へのコンバートが可能
パソコン再生時に任意の再生場所を映像書き出しすることができ、その部分をAVI形式として保存することができます。

付属品

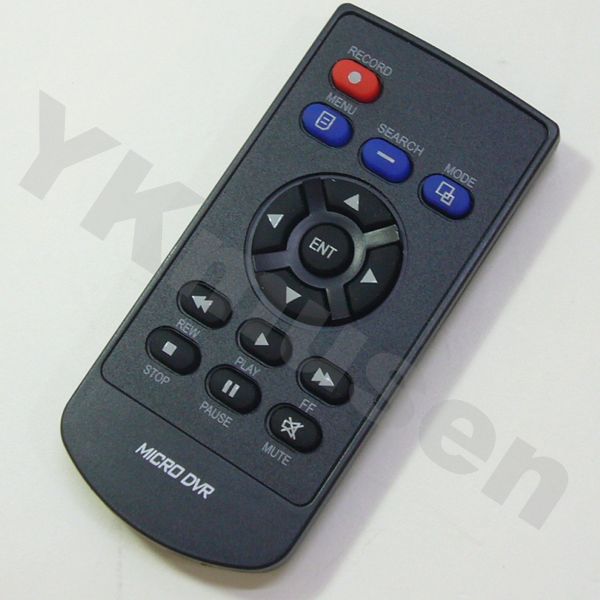

・赤外線リモコン

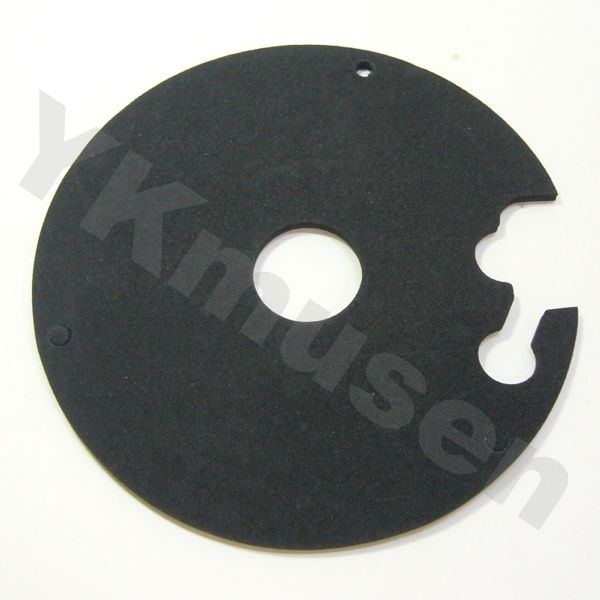

・防水パッド

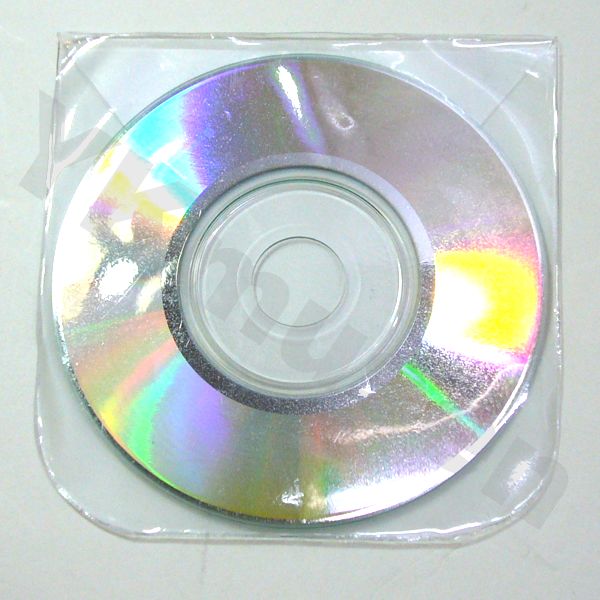

・再生ソフトウェア
※以下画像非掲載
・ACアダプター
・4GB SDカード
・防犯カメラ設置シール
・取付ネジ一式
・取扱説明書、製品保証書(製品保証1年間)

撮影イメージ画像

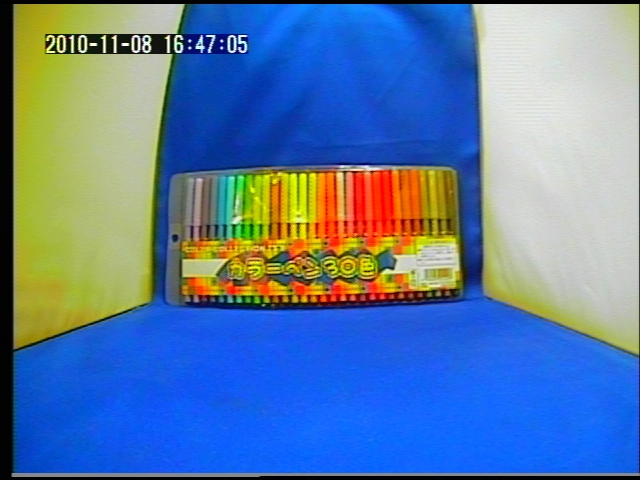

KCD-SD01で撮影している映像をビデオキャプチャーで静止画取り込みしました。

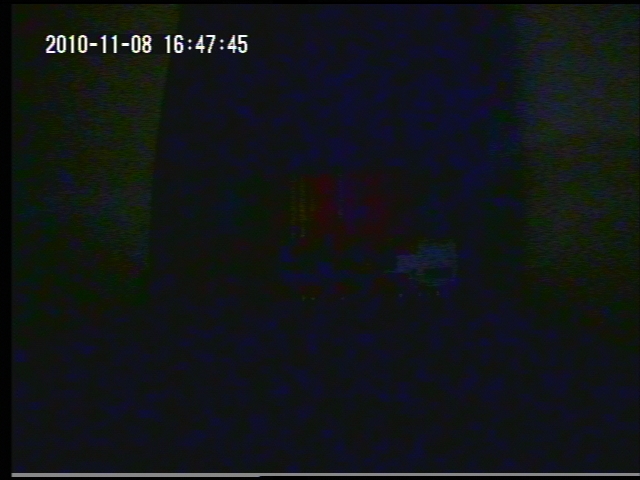

左画像が室内明るい環境、右画像が室内で暗い(0.1Lux程度)環境で撮影した画像です。

▲41万画素のSONY製CCDを採用しているので映像は良好です。
ただ、KCD-SD01の最低照度である0.1Luxでの撮影時にはセンサーライト等の補助照明が必要になると思います。

サンプル動画

KCD-SD01で実際に録画した動画をご用意致しました。
解像度：704×480、画質：高い、フレームレート：30fpsで撮影を行っています。
ダウンロードしてから再生を行いたい場合は下記よりダウンロードして下さい。
KCD-SD01録画映像 (AVI形式/約6MB)

KCD-SD01はKCD-SD01はSDカード録画機能を搭載したバンダルタイプのDay&Nightドーム型監視カメラです。通常の監視カメラ と違い、本体内部に録画機能が備わっているので、別途録画機能を必要とせず単体で監視録画が可能になります。本体 は防水規格IP65に準拠しているので直接雨水が掛からない軒下であれば屋外設置に対応します。

まず、カメラ機能に関してはKCD-SD01は41万画素SONY製CCDを採用することで良好な映像で監視することが出来ます。また、搭載するレンズはf2.8～11mmのDCオートアイリス・バリフォーカルレンズを採用し、広角から望遠まで調 整が出来るので監視エリアの調整幅が広く、扱いやすいレンズを搭載しています。

SDカード録画機能は機能性が高く、録画媒体には最大32GBまでのSCHC/SDカードに対応し、長期間録画に適した大容量SDカードを使用することができます。更に動画圧縮方式には先進の圧縮技術であるH.264を採用することで高画質・長期間の録画が可能になっています。録画解像度も最大で704×480のD1相当で録画ができ、録画フレーム数も最大30fpsとコマ落ちの無い録画も可能なので録画性能だけを見るとH.264を採用した監視用デジタルレコーダーに十分匹敵する実力があります。
但し、監視用デジタルレコーダーは録画媒体にハードディスクを使用していますが、KCD-SD01はHDDよりも容量的に少ないSDカードの為、長期間の録画が可能と言っても連続録画では長期間録画は難しく、モーションディテクターによる動体検知録画機能を使用した自動録画を行うことで長期間の監視録画を可能にします。

KCD-SD01は通常の監視カメラと同じく映像出力が出ているので、TVモニターで監視映像を見たり、付属の赤外線リモコンを使用してOSD(オンスクリーンディスプレイ)機能によるモニター画面を見ながら各設定を行うことができます。各メニュー表示は日本語表示を採用しているので分かりやすく、細かな設定を行うことができます。また、フォントも見やすくメニュー表示及び操作性は好感が持てます。

KCD-SD01は監視カメラと監視用デジタルレコーダーが融合した非常に優秀な自動録画監視カメラだと言えますが、KCD-SD01を使用して自動監視録画システムを運用するにあたっていくつかの注意点があります。
一つはカメラ設置後に各設定の変更を行うにはTVモニターを見ながら行う必要があるので、カメラ設置場所にTVモニターを持ち込むか、カメラを取り外す必要があります。この点に関してはカメラ本体を取り外すことは作業効率が悪い為、メンテナンス目的も含めるとモニターを1台所有するのが良いかも知れません。
次に、SDカードを取り外す際に筺体を開封する必要があり、高所へ設置した場合等にはその作業に一苦労してしまう と思われます。これはセキュリティー上、SDカードを安易に抜き出せないようにしている防御策でもあるのですが、反面、面倒な作業になってしまうとも思います。
この他、Day&Night機能を搭載している割には低照度下での撮影に弱く、夜間監視能力はあまり高いとは言えません。 また、赤外線には対応していないこともあり、夜間監視を行いたい場合はセンサーライト等の併用が必要になります。

このようにKCD-SD01は優秀な反面、弱点もいくつかありますが、OSDの設定に関しては事前に全ての設定を行っておけば実際は問題は無く、また、モニター自体もローコスト化しているのでメンテナンス用に1台所有してしまうのも良いと思います。SDカードの取り外しについては監視環境にもよりますが、大容量SDカードを使用し、モーション検知録画機能を使用することで長期間録画が可能であり、自動上書き録画機能も備わっていることから実質ほぼメンテナンスフリーで長期間録画を行うこともできます。何か異常があった時だけカメラ設置場所でTVモニターによる再生確認を行い、データを取り出す必要がある場合にはSDカードを取り外すことで効率も上がると思います。多少クセのある製品という言い方も出来るのであらゆる設置環境・用途に適合する製品とは言えませんが、KCD-SD01の特性上、電源さえあれば手軽に高画質監視録画が行えるという点から、今まで手の回らなかった場所の監視等への設置に大きな活躍が見込める自動録画監視カメラだと言えます。

SDカード録画機能搭載バンダルカラードームカメラ KCD-SD01 録画時間の目安

解像度 / 画質		高い	普通	低い
704×480	30fps	3時間56分	6時間43分	12時間4分
704×480	15fps	7時間22分	12時間4分	20時間4分
704×480	10fps	10時間25分	16時間26分	25時間44分
704×480	6fps	15時間32分	23時間7分	33時間16分
704×480	3fps	24時間37分	33時間16分	42時間37分
704×480	1fps	27時間53分	36時間28分	45時間9分
704×240	30fps	5時間42分	8時間10分	14時間22分
704×240	15fps	10時間25分	14時間22分	23時間7分
704×240	10fps	14時間22分	19時間13分	29時間1分
704×240	6fps	20時間36分	26時間20分	36時間20分
704×240	3fps	30時間35分	36時間28分	45時間9分
704×240	1fps	33時間51分	39時間30分	47時間24分
352×240	30fps	6時間43分	10時間25分	17時間43分
352×240	15fps	12時間4分	17時間43分	27時間17分
352×240	10fps	16時間26分	23時間7分	33時間16分
352×240	6fps	23時間7分	30時間35分	40時間20分
352×240	3fps	33時間16分	40時間20分	48時間0分
352×240	1fps	36時間20分	43時間6分	49時間54分

※SDカード4GB時の録画時間目安となります。
　単純に8GBの場合は録画時間は2倍に、16GBは4倍に、32GBは8倍になります。
※録画時間はあくまでも目安になります。
    動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が短くなることがあります。

●プレレコーディングの時間表

解像度 / 画質	高い	普通	低い
704×480	10秒	20秒	30秒
704×240	15秒	25秒	35秒
352×240	20秒	30秒	40秒

●録画データ量

解像度 / 画質	高い	普通	低い
704×480	1500kbps	1000kbps	500kbps
704×240	1200kbps	800kbps	400kbps
352×240	1000kbps	600kbps	300kbps

SDカード録画機能搭載バンダルカラードームカメラ KCD-SD01 製品仕様

イメージセンサー	1/3インチ SONY製41万画素カラーCCD
水平解像度	550TVライン
最低被写体照度	0.1Lux (F1.4)
レンズ	f2.8～11mm DCオートアイリス・バリフォーカルレンズ
視野角	約81～25°
走査方式	2：1インターレース
フリッカレス	ON
逆光補正	BLC-ON
同期方式	内部同期
ビデオ信号出力	1.0Vp-p 75Ω
映像出力端子	BNC-J
動画圧縮方式	H.264
録画解像度	4CIF 704×480 / 2CIF 704×240 / CIF 352×240
録画フレームレート	30 / 15 /10 / 6 / 3 / 1 fps
録画モード	手動 / スケジュール録画 / モーション検知録画
記録媒体	SDHC/SDカード (FAT32 / 32GBまで対応)
画質設定	3段階 ( 高 / 普 / 低 )
モーション検知感度	3段階 ( 高 / 普 / 低 )
再生速度	x2 / x4 / x8 / x 16 倍速
防水規格	IP65
電源	DC12V
消費電力	1.8W
本体寸法	直径140×高さ108 (mm)
重量	約860g
ケーブル長	約180mm
使用温度範囲	-10～40℃
同梱内容	KCD-SD01本体 ACアダプター 赤外線リモコン 4GB SDカード 防犯カメラ設置シール 取付ネジ一式 防水パッド 再生ソフトウェア BNCP-RCAJ(弊社サービス品) 取扱説明書 (製品保証1年)

SDカード録画機能搭載バンダルカラードームカメラ KCD-SD01 オプション品のご案内

SDカード KCD-SD01に使用可能なSDカードをお取扱しております。
