防犯用SDカードレコーダー AD-S210

防犯用SDカードレコーダー
2入力対応!動体検知機能搭載の高画質録画!

型番:AD-S210

※販売終了しました。ありがとうございます。

防犯用SDカードレコーダー AD-S210 主な機能と特徴

動体検知録画機能搭載

AD-S210 動体検知録画機能搭載  AD-S210 動体検知録画中画面
AD-S210は動体検知機能による自動録画機能を搭載したSDカードレコーダーです。
設定した画面範囲に動きがあった時だけ録画を行う、効率の良い監視録画が可能です。

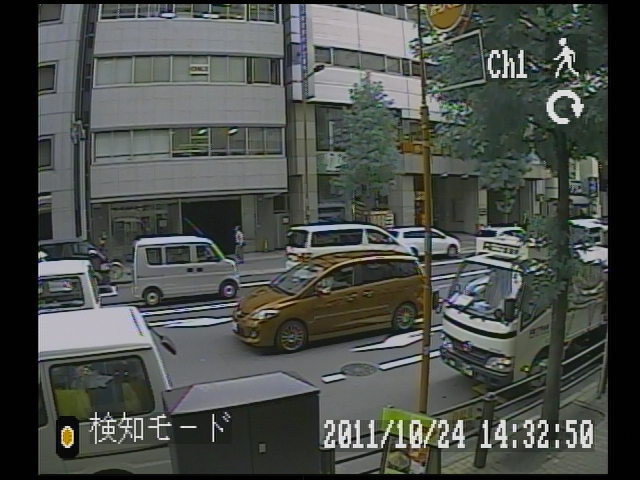

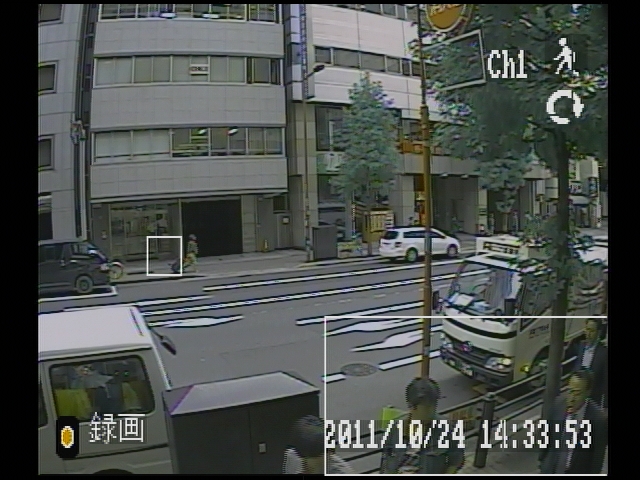

上画像は左側が待機状態、右側が動体を検知して録画を開始した状態です。
画面上で動体を検知した箇所を四角い枠で表示します。

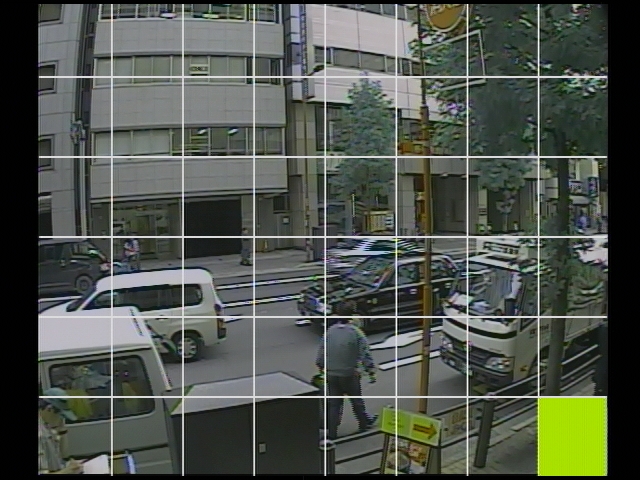

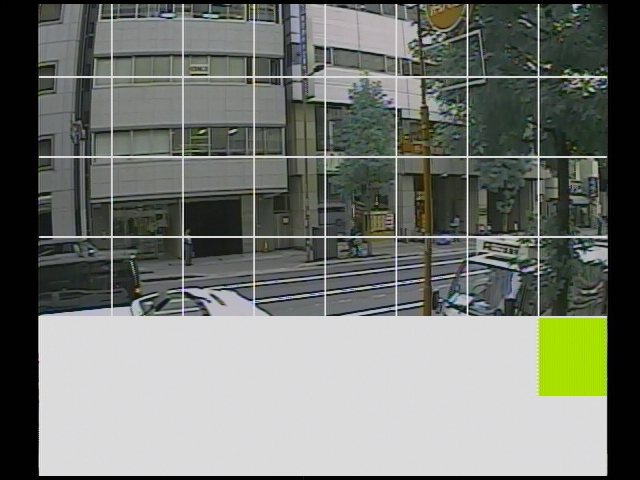

AD-S210 動体検知エリア設定画面 AD-S210 動体検知エリア設定画面2
8×6マスのエリアから細かなエリア設定ができます。
白く塗りつぶした部分は動体検知しないエリアです。

検知エリア:8×6マスの合計48マスから細かくエリア設定が可能
検知感度:1~5の5段階
検知録画時間:1分間
※AD-S210にはプレ検知録画機能を搭載しています。
検知があった場合、自動的に5~10秒さかのぼった時刻から録画を行います。

フレームレート設定が可能

AD-S210は録画フレームレートを設定する事が出来ます。
これにより動きを重視した録画や記録時間を重視した録画を行う事が出来ます。

設定可能フレームレート:30FPS/15FPS/10FPS

防犯カメラ2入力に対応

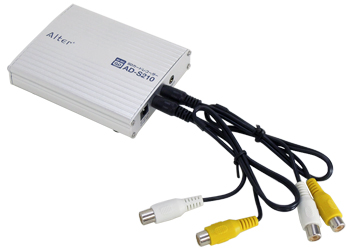

AD-S210 2入力に対応し、防犯カメラを2台接続が可能
AD-S210は2入力に対応し、防犯カメラを2台接続して自動録画を行う事が出来ます。
自動スイッチャー機能を搭載し、2台の防犯カメラを設定した時間で交互に切り替える事が可能です。さらに音声入力にも対応し、映像だけでなく音声の記録を行う事が出来ます。
※録画中はカメラCHの切替えは行われません。
2台同時録画は出来ず、2台のカメラを録画する場合はライブ画面に表示されているカメラCHが録画されます。
また、動体検知範囲や感度は2台のカメラで共有され、カメラ毎の設定は行えません。

赤外線リモコン操作

AD-S210 赤外線リモコン操作
AD-S210は本体に操作ボタンを省き、省スペース化を図っています。
各操作は付属の赤外線リモコンで簡単に行う事が出来ます。

スケジュール録画機能搭載

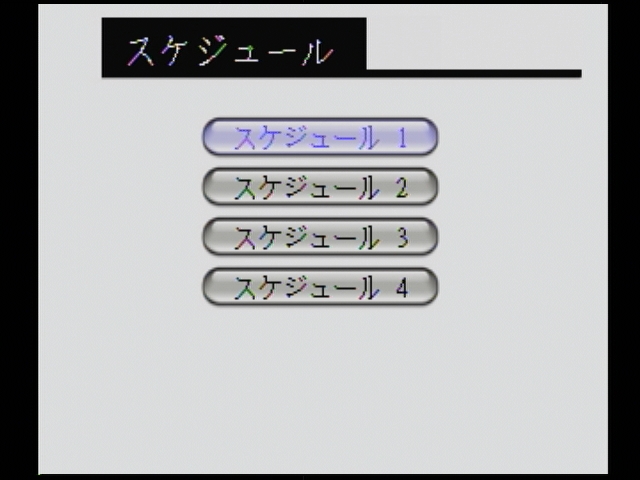

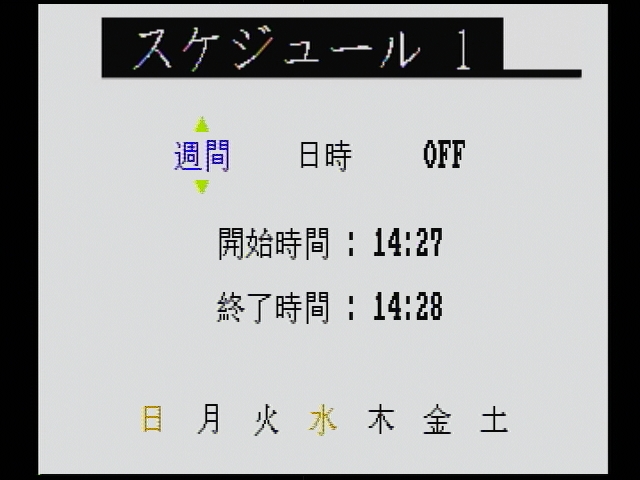

AD-S210 スケジュール録画機能 AD-S210 スケジュール詳細設定画面
AD-S210は手動、動体検知録画以外にスケジュール録画機能を搭載しています。
スケジュール設定は4項目まで設定が可能で、年/月/日/時/分による日時予約録画、
曜日/時間予約録画を行う事が出来ます。
録画方法には指定した時間帯で連続録画を行うか、
指定の時間帯で動体検知した時だけ録画を行うかの設定も出来ます。

設定画面

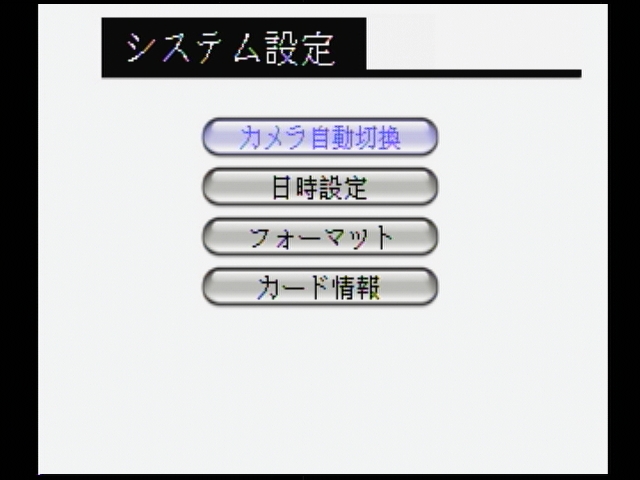

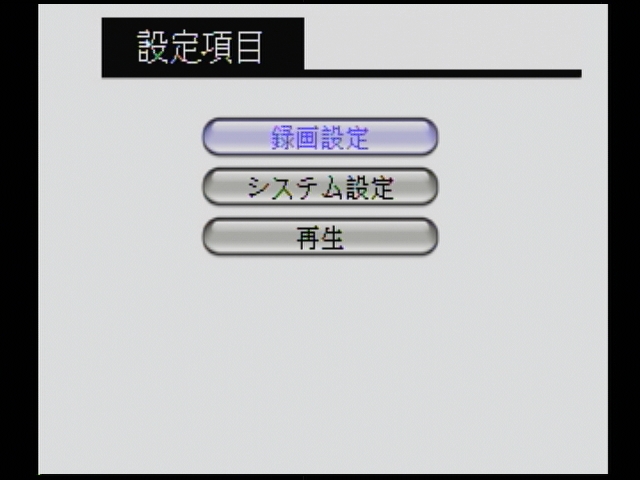

AD-S210 メイン設定画面  AD-S210 システム設定画面
▲メイン設定画面 ▲システム設定画面

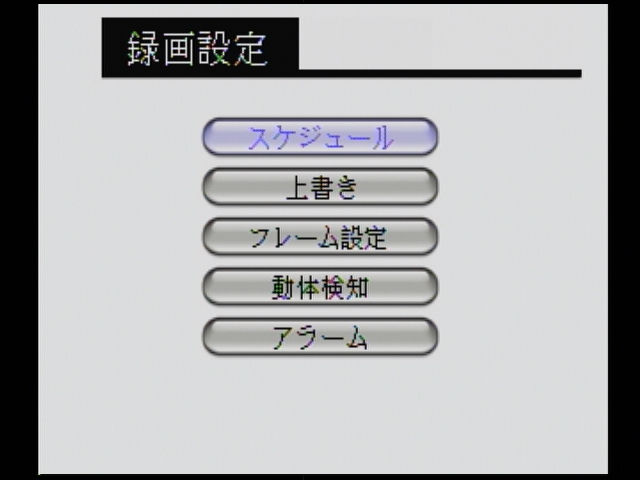

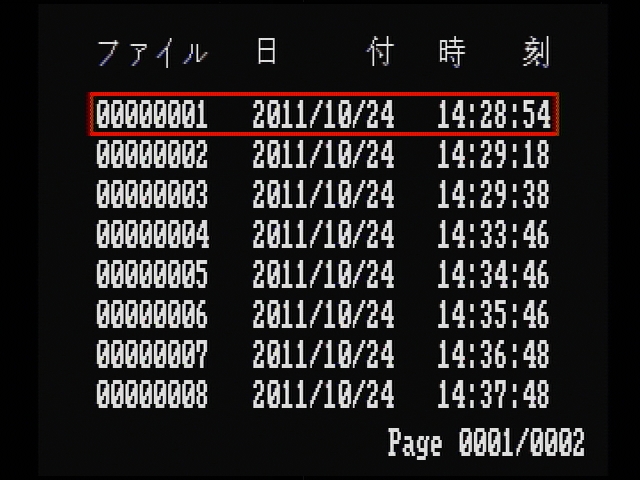

AD-S210 録画設定画面  AD-S210 再生リスト画面
▲録画設定画面 ▲再生リスト画面

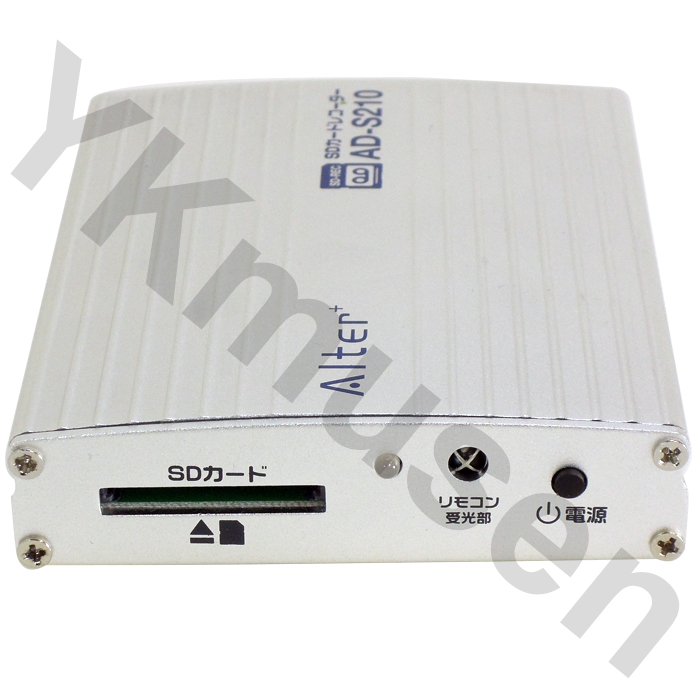

SDカードスロット・リモコン受光部・電源スイッチ

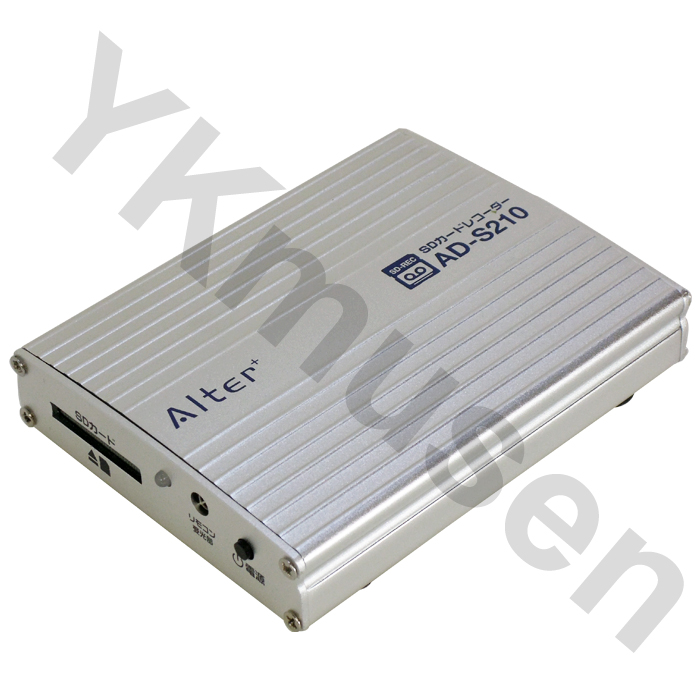

AD-S210 本体側面
SDカードスロット(32GB SDHCに対応)、リモコン受光部、電源スイッチがあります。

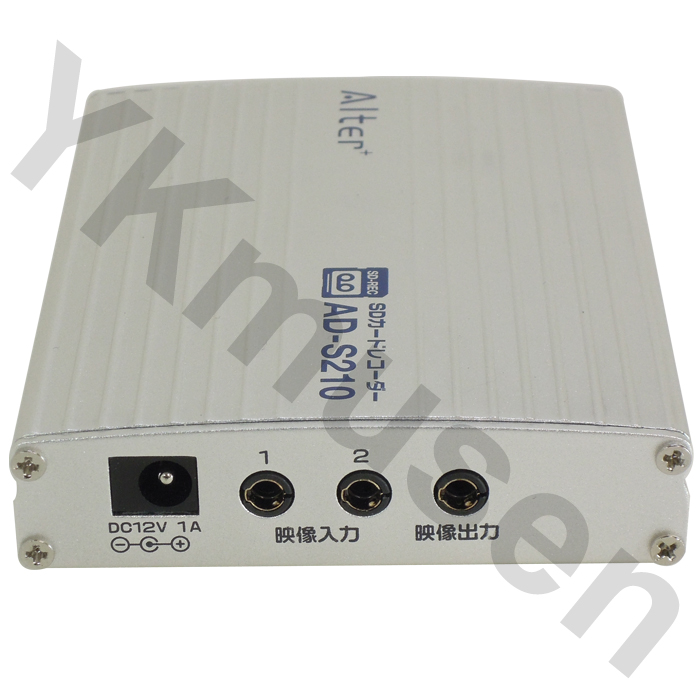

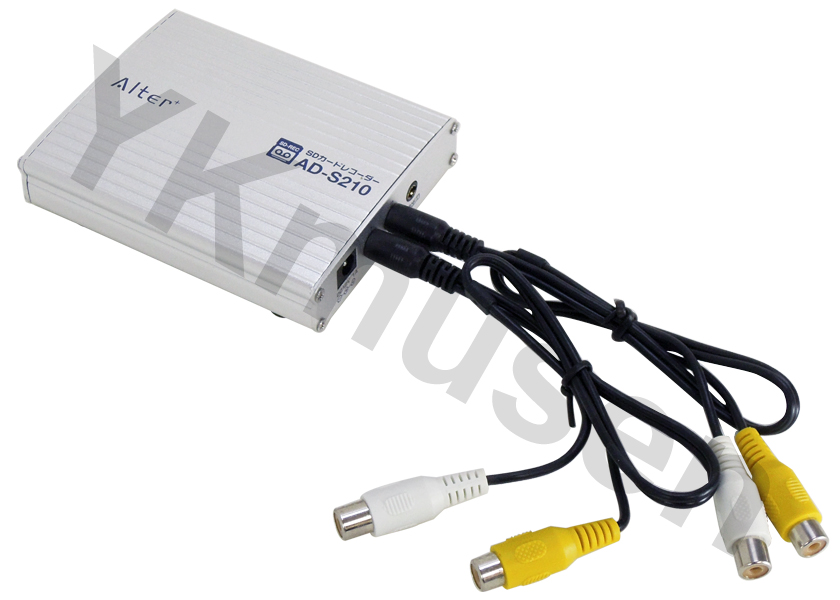

入出力端子

AD-S210
電源端子(DC12V/1A)、映像音声入力1、2、映像音声出力があります。
本体は非常に薄型で厚みは約17mmとなります。

AD-S210で実際に録画した動画

AD-S210と38万画素防犯カメラを接続し、実際に録画した映像をご用意致しました。
録画解像度640×480(VGA)なので38万画素クラスの防犯カメラ映像を良好な画質で録画できます。動画圧縮方式はMPEG-4を採用し、ファイル保存形式はASF形式となります。

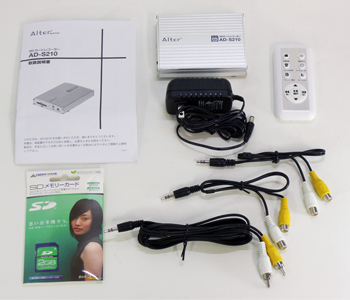

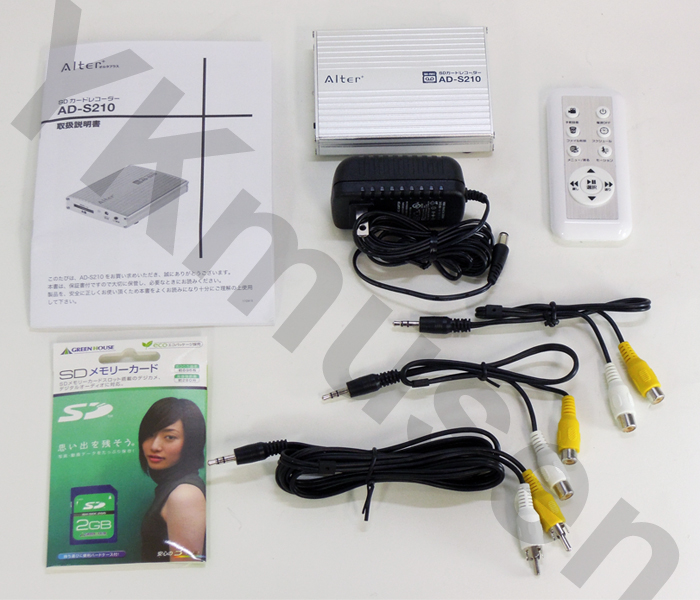

同梱内容

AD-S210 入出力端子
・AD-S210本体
・防犯カメラ入力用ケーブル(映像・音声)×2本
・外部出力用ケーブル(映像・音声)
・赤外線リモコン
・ACアダプター
・2GB SDカード
・取扱説明書

防犯用SDカードレコーダー AD-S210 のご紹介

AD-S210は動体検知録画機能を搭載したSDカードレコーダーです。本体は操作ボタンを省きリモコンによる操作にする事で、非常にコンパクトな筺体を実現し、設置場所に困らない作りとなっています。
録画機能としては手動による連続録画と動体検知機能による自動録画が可能です。動体検知機能は細かなエリア設定が可能な為、精度の高い動体検知録画が可能であり、スケジュール録画設定も可能で柔軟性が高く、密度の濃い監視録画を可能にしています。
録画解像度も640×480(VGA)と大画面での録画が可能で30万画素クラスの防犯カメラ映像を良質な画質で録画することができます。また、録画フレームレートの設定も可能で、動きを重視したい場合や録画時間を重視したい場合など、用途に合わせた最適な録画を行う事が出来ます。
AD-S210はSDカードレコーダーとしては珍しい2入力に対応します。これにより防犯カメラを2台接続し、2か所の監視録画を行う事出来ます。さらに音声入力にも対応し、映像だけでなく音声を記録できるのも音声による監視を行いたい場合には重宝します。
但し、注意点としては検知エリアや感度等は共有され、また2台同時の録画を行う事は出来ず、画面が表示されているカメラの映像のみを動体検知及び録画します。また、録画中にカメラの切替えを行う事は出来ません。その為、主な利用方法としては動体検知機能と組み合わせ、2か所を監視しながら、動きがあった方のカメラ映像を録画するイメージになると思います。
記録媒体にはSD/SDHCカードを使用し、最大32GBの大容量SDHCカードの使用が可能です。録画時間は2GB SDカード使用時で30FPS録画で85分、10FPS録画で370分の録画が可能となりますので、32GB SDHCカード使用時は最大98時間程度の録画を可能とします。これにより長期不在時等の省スペース監視録画にもご利用いただけると思います。
このようにAD-S210は省スペースで、SDカードへ長時間の高画質録画が可能な事より、ご家庭用監視録画から店舗や事務所、倉庫などでのスポット監視録画、電源の工夫が必要となりますが自動車内に設置して自動車用の監視録画など様々な環境下でご使用いただける防犯用録画機器です。

なお、似たような製品として「MT-PSR01」がありますが、両機種を比較した場合、ディテールではAD-S210に軍配が上がりますが、録画性能はMT-PSR01に大きく軍配が上がります。やはりH.264とMPEG-4の差はでかく、録画解像度や録画フレームレートの設定幅などでも大きな差が見受けられます。導入コスト等を含めて機器の選定を行っていただくのが良いと思います。

防犯用SDカードレコーダー AD-S210 録画時間の目安

録画フレームレート(FPS) 10 15 30
2GB SDカード 370分 250分 85分
4GB SDHCカード 740分 500分 170分
8GB SDHCカード 1480分 1000分 340分
16GB SDHCカード 2960分 2000分 680分
32GB SDHCカード 5920分 4000分 1360分
※上記はあくまで目安です。画像の色数や動きの過多により圧縮後のサイズは異なります。

防犯用SDカードレコーダー AD-S210 製品仕様

システム メニュー表示言語 日本語
表示方式 NTSC
映像表示 入力(付属ケーブル末端) RCAジャック (2系統)
出力(付属ケーブル末端) RCAプラグ (1系統)
画面表示 各CH単独
自動スイッチャー OFF/5秒/10秒/20秒/30秒
音声 入力(付属ケーブル末端) RCAジャック (2系統)
出力(付属ケーブル末端) RCAプラグ (1系統)
録画 記録フォーマット ASF (ビデオ圧縮:MPEG-4 音声圧縮:PCM)
解像度 VGA 640×480 Pixels
フレームレート 10/15/30 FPSで設定可能
録画方法 24時間(連続)/スケジュール/モーション
2CH同時録画 不可
スケジュール設定 日時指定/週間設定 計4セット
(モーション録画との併用不可)
モーション検知録画 エリア設定 8x6マス 感度5段階
録画ファイル 最大1分
(1分以上録画した場合は1分間のファイルを連続生成)
上書き録画 ON/OFF設定可能
再生 検索方法 日時ファイル指定
操作 再生/早送り/巻き戻し/一時停止
早送り速度 2倍速
記録装置 記録媒体 SDカード(SD1.1&SDHC)
容量 最大32GB
アラーム ブザー 内蔵ブザー
検出トリガー モーション検知
鳴動時間 OFF/10秒/20秒/30秒
記録限界 8192ファイル(連続/モーション/スケジュール合計)
※SDカードの容量または最大ファイル数上限までのどちらか
時刻設定 年月日時分 (秒数自動設定)
リモコン電池 操作範囲 最大5m
電池寿命 約1.5年
外形寸法 77mm(W) x 97mm(D) x 17mm(H)
質量(本体) 120g (SDを除く)
電力 電源・電圧 DC12V (専用アダプターを使用)
消費電力 最大 3W
動作温度範囲 +-0~+40℃
月々の電気代 約48円
同梱内容 AD-S210本体
AV出力ケーブル
AV入力ケーブル x2
SDカード(2GB)
専用リモコン
専用ACアダプター
取扱説明書(製品保証1年)

防犯用SDカードレコーダー AD-S210 オプション品のご案内

メモリーカード SDカード

AD-S210に使用可能なSDカードをお取扱しております。
