H.265・4K対応マルチフォーマット AHD 4ch監視用デジタルレコーダー YKS-XVR431

H.265・4K解像度対応マルチフォーマット
AHD 4ch監視用デジタルレコーダー

H.265対応!4K高解像度録画対応の高画質モデル!

型番:YKS-XVR431

価格:¥59,800(税込)
ハードディスクタイプを選択の上、
「カートに入れる」ボタンをクリックしてください。



(購入数はカート内で設定して下さい)

H.265・4K対応マルチフォーマット AHD 4ch監視用デジタルレコーダー
YKS-XVR431 主な機能と特徴

AHD・TVI・CVI・CVBSの各方式に対応

YKS-XVR431は現在防犯カメラ業界での主流な映像方式であるAHD・TVI・CVI・CVBS・対応に対応しております。信号の判別も自動で認識をするため、機器切り替え時にチャンネルごとへの設定をする必要がありません。既存の録画機からの更新も、スムーズに行うことが可能です。

▲PAGE TOP

4K(800万画素)までの高解像度録画に対応

YKS-XVR431は同軸カメラ4台入力が可能で、4ch共に4K(3840×2160) 15FPSでの録画が可能です。4Kでの録画も、AHD、TVI、CVI信号方式※でそれぞれに対応しております。
※カメラが4K解像度に対応している必要がございます。

ほかにも5MP・4MP・3MP・2MP・720P・960H・D1・CIF解像度に対応しております。

▲PAGE TOP

動画圧縮方式にH.265を採用

YKS-XVR431はH.264の半分のデータ量で同じ画質を再現するH.265圧縮方式を採用。
800万画素の録画でも長時間録画が可能です。

- H.265について -
H.264 は、MPEG-2の2倍の圧縮率を実現していましたが、H.265 は、MPEG-2の4倍の圧縮率を実現します。つまりH.265はH.264の半分のファイルサイズ・ビットレートで同等の画質を実現できます。4MP以上の録画を行う際に最も適した映像圧縮方式になります。

▲PAGE TOP

高い信頼性を誇る高品質2TB HDDを搭載

YKS-XVR431は24時間通電ビデオ監視システム向けに設計された高信頼性の2TB HDD(ハードディスクドライブ)を搭載しています。通常搭載されているHDDに比べて高い品質と信頼性を誇り、24時間稼働を前提とした監視用デジタルレコーダーをより安定して動作させることができます。また、オプションによりHDD容量の変更に対応し、最大12TBまで対応します。

▲PAGE TOP

4入力対応・4分割機能搭載

YKS-XVR431 4入力対応・4分割機能搭載

YKS-XVR431は画面4分割器を搭載し、最大4台までの対応する防犯カメラの接続が可能です。各1台ずつの防犯カメラ映像を表示することはもちろんのこと、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切り替えてモニターすることも可能です。

▲PAGE TOP

同時録画再生

YKS-XVR431は録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

音声4入力対応

YKS-XVR431は音声4入力・音声1出力端子を搭載しているので、
映像だけでなく音声の記録を行なうことが出来ます。

▲PAGE TOP

ボタンレスのスマートボディ

YKS-XVR431 本体前面パネル

YKS-XVR431は全面パネルに操作ボタンがないボタンレスなボディとなります。
操作はUSBマウスを使用する形となるため、操作ボタンのの押し間違いや意図しない操作がなくなります。

▲PAGE TOP

マウス操作による扱いやすいグラフィカルユーザーインターフェイス

YKS-XVR431 USB光学式マウスによる操作

YKS-XVR431の操作はUSBマウスを使用した操作となります。
全面のボタン操作やリモコンでの操作に比べ、グラフィックユーザーインターフェイス(GUI)による直感的な操作が可能です。
本製品はリモコンや全面パネルのボタンがないため、USBマウスでの操作のみとなります。

▲PAGE TOP

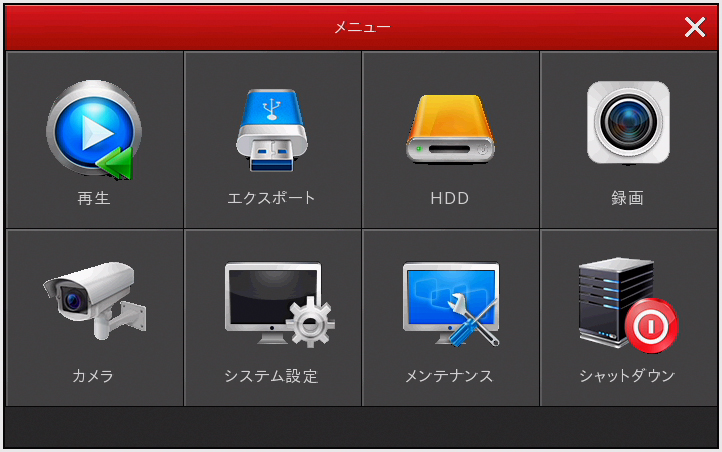

分かり易く洗練された日本語メニュー表示

YKS-XVR431 日本語メニュー表示

YKS-XVR431は分かりやすい日本語メニュー表示を採用しています。難しい設定は不要で、直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、取扱説明書も詳しい日本語の取扱説明書が付属。操作方法に不安のある方でも安心してご使用いただけます。

▲PAGE TOP

エンコード、録画解像度、録画画質、録画フレームレートを個別に設定可能

YKS-XVR431は4台接続するカメラそれぞれに、カメラ録画解像度・録画画質・エンコードタイプ・録画フレーム数など細かく設定することが可能です。
4台別々に設定が可能ですので、設置環境やお客様のご要望に合った設定が可能となります。

YKS-XVR431 エンコード設定

【 主なエンコード設定項目 】
■H.265+
[ 有効 / 無効 ]
※H.265+を有効にするとさらに高圧縮録画に対応します。
 H.265+を有効にした場合、ストリームは可変のみとなります。
■解像度
[ CIF / D1 / 960H / 720P / 1080P / 3MP / 4MP / 5MP / 8MP ]
■ストリーム制御
[ 可変(VBR)/ 固定(CBR)]
■画質
[ 普通 / 高い / より高い / 最高 ]
■フレームレート
[ 1~15fps ]

▲PAGE TOP

モーション検知録画

YKS-XVR431は監視画面上の設定したエリア内に動きがあった時だけ録画を行うモーション検知録画(動体検知録画)が可能です。それぞれのカメラごとに設定が可能で、反応エリアや検知感度、スケジュールの設定が可能です。

YKS-XVR431 動体検知設定画面
▲モーション検知設定画面
各カメラ毎に検知感度の設定、検知エリア、スケジュールの設定が可能です。
検知感度は[最低/より低い/低い/標準/高い/より高い/最高] の7段階から設定ができ、
検知エリアは画面上の任意のエリアに設定できます。

※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

YKS-XVR431 動体検知エリア設定画面
▲検知エリア設定画面
18×22のセルごとに検知エリアのオン・オフができるので、検知エリアを細かく設定することができ、誤作動を減らすことができます。

▲PAGE TOP

簡単録画再生機能

YKS-XVR431の再生メニューはカレンダー検索で直感的にわかりやすい形となっております。
見たい時間帯も、画面下の時間軸をマウスでずらすだけで対応できるので、難しい操作はございません。

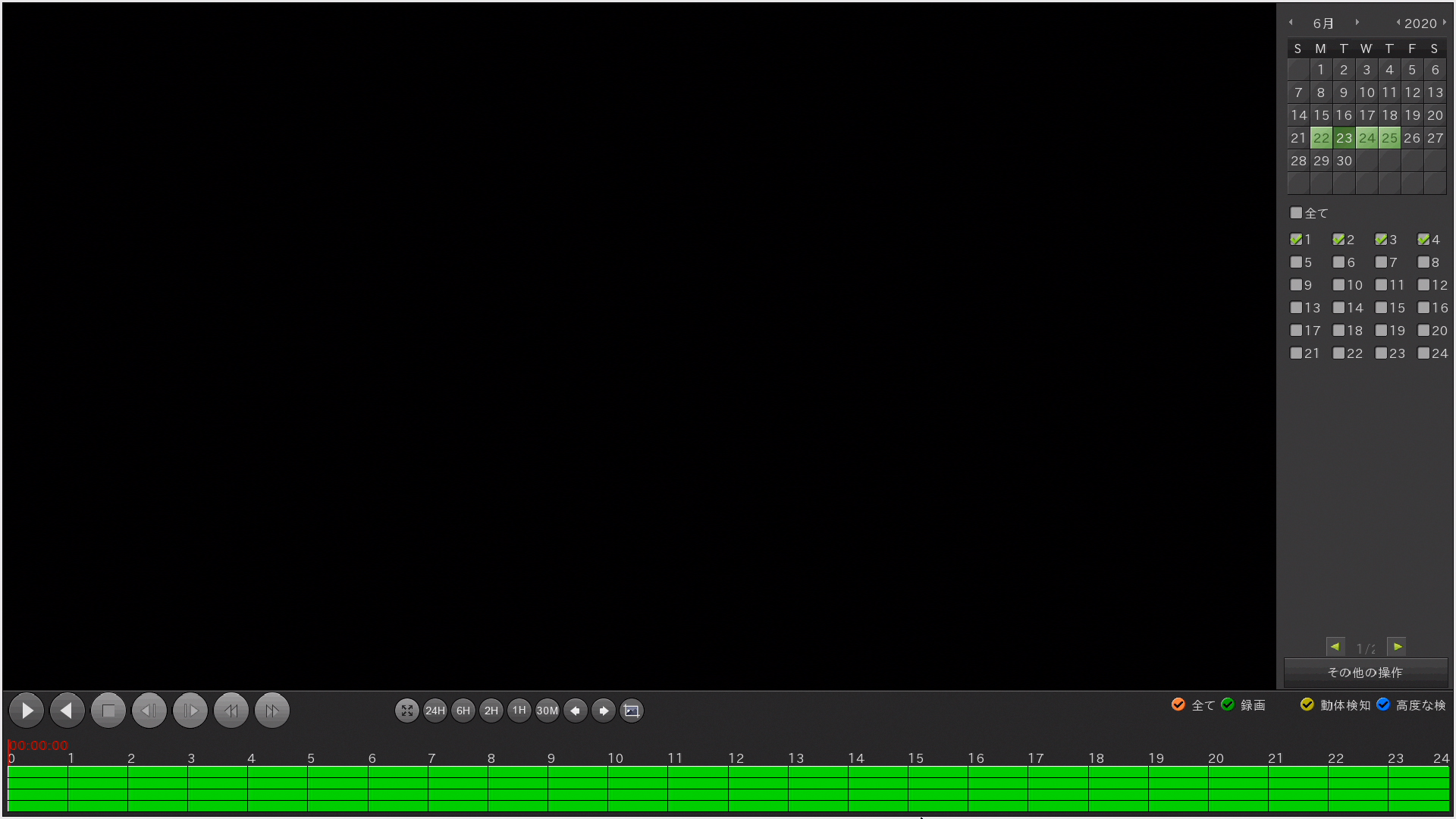

YKS-XVR431 カレンダー検索再生画面
▲カレンダー検索
カレンダーから録画データのある日を指定することで時間軸が表示され、
再生したい時間帯を選択すると再生が開始されます。

▲PAGE TOP

録画映像のバックアップはUSBメモリを使用

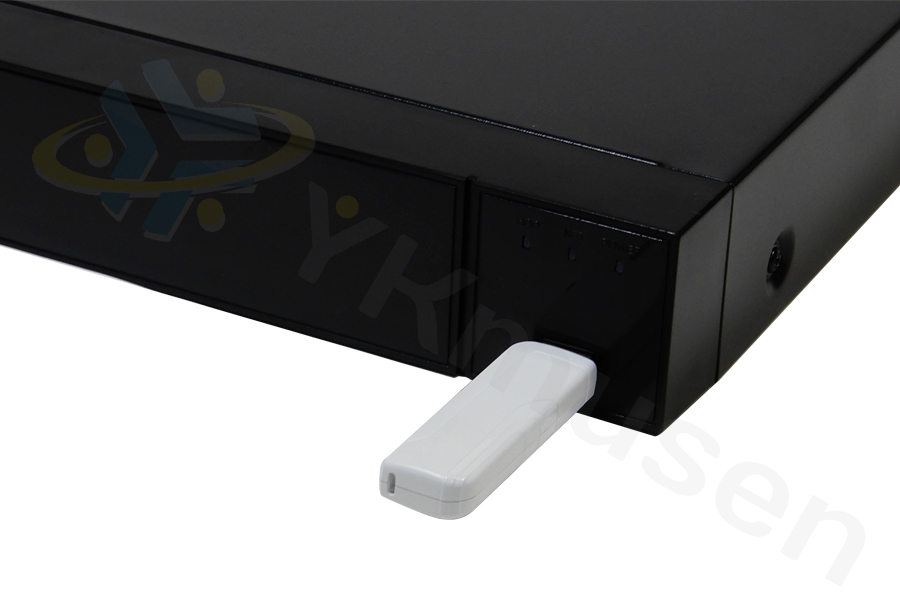

YKS-XVR431 USBフラッシュメモリーにバックアップ

YKS-XVR431に録画された映像をバックアップする場合はUSBメモリを使用します。
ファイル形式はavi形式となりますので、GOM PlayerなどのPC動画再生ソフトで簡単に再生ができます。

YKS-XVR431 バックアップ画面
▲バックアップ画面
バックアップ対象のカメラchを選択し、バックアップの開始時間、終了時間を指定してバックアップを行います。ファイル形式はavi固定となります。

YKS-XVR431 ファイル形式を選択可能
▲バックアップ画面
画像の様にバックアップを行うことができます。

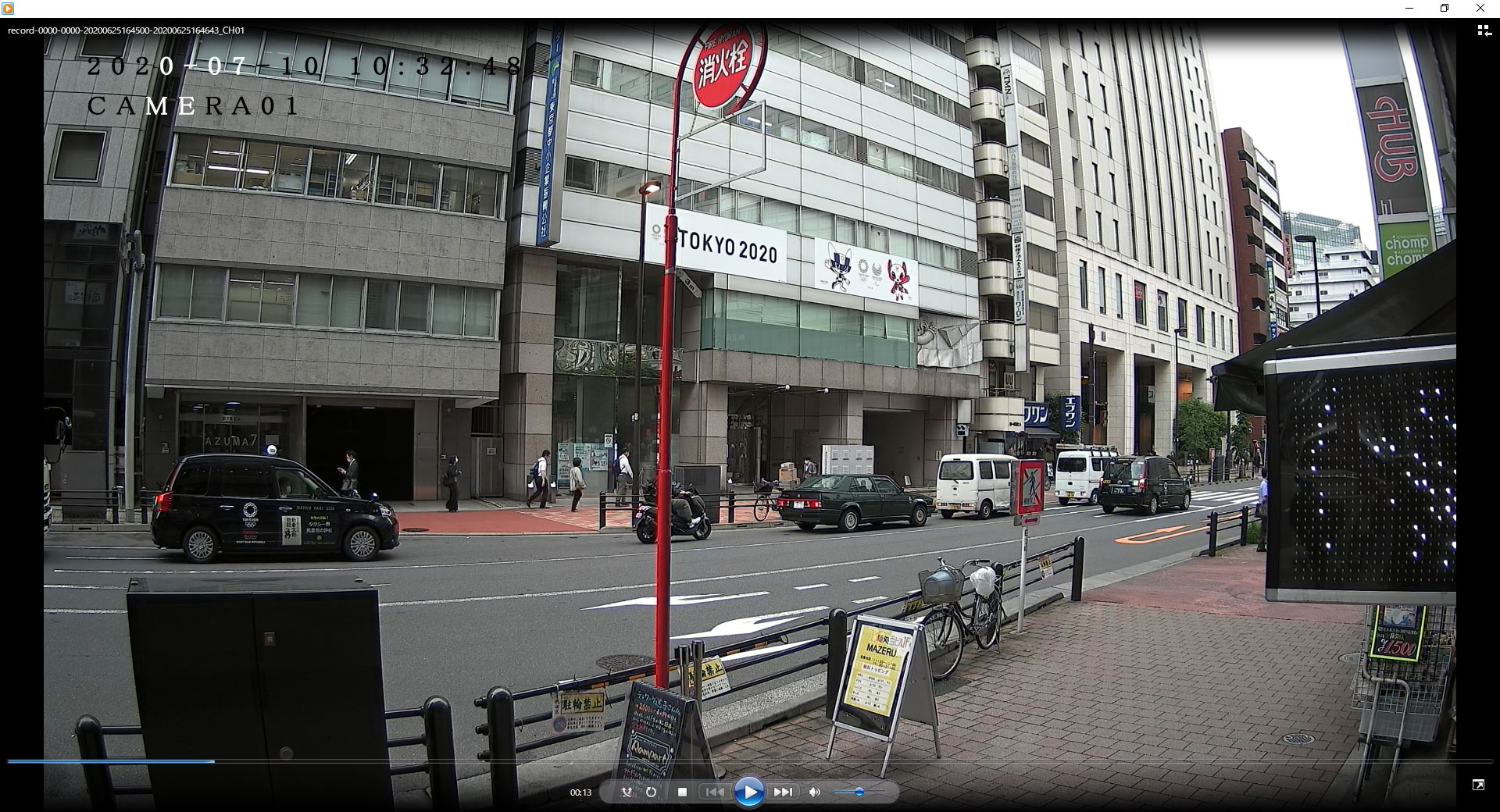

YKS-XVR431 バックアップデータ(AVI形式)をWindows Media Playerで再生
▲aviI形式でバックアップしたファイルをPC動画再生プレイヤーで再生
画像のように再生することができます。バックアップ映像には撮影時の日付時刻が表示されます。

▲PAGE TOP

各カメラのスケジュール録画が可能

YKS-XVR431ではスケジュール録画が設定可能です。
日曜日から月曜日の曜日単位と1分単位からの設定が可能です

YKS-XVR431 スケジュール録画設定
▲スケジュール録画設定画面
カメラ毎に曜日、時間単位で任意の録画(録画無し、連続録画、モーション録画)を設定でき、応用力の高い録画設定をすることができます。

▲PAGE TOP

ネットワークによる遠隔監視機能

YKS-XVR431はインターネットを利用した遠隔監視モニタリング機能を搭載したモデルとなっております。PCのブラウザを使用した閲覧方法ですので、専用アプリをインストールする必要はございません。

※1 使用するブラウザはインターネットエクスプローラーとなります。
※2 初回接続時はActive Xファイルのインストールが必要となります。

ネットワーク設定

YKS-XVR431 ネットワーク設定画面
▲ネットワーク設定画面
ネットワーク設定(ルーターの設定も必要となる場合があります)を行うことで、
ネットワークを使用した遠隔監視が利用可能になります。

ブラウザによるネットワークライブ監視

YKS-XVR431 ブラウザによる遠隔監視▲ブラウザによるネットワークライブ監視画面
ブラウザによるネットワークライブ監視画面です。ネットワークライブ監視ではH.265による高画質ライブ監視を行うことができます。スナップショットを取ったり、一時的な動画保存を行ったり、YKS-XVR431本体に録画されているデータを再生、バックアップすることができます。

▲PAGE TOP

スマートフォンからのモニタリングが可能

YKS-XVR431 スマートフォンで遠隔モニタリング YKS-XVR431 スマートフォンで遠隔再生

YKS-XVR431はiPhoneやAndroid携帯の専用アプリを使用して遠隔モニタリングや、遠隔地からの録画映像の再生などを行うことができます。

▲PAGE TOP

P2P(Peer to Peer)機能搭載

YKS-XVR431はiPhoneやAndroid携帯の専用アプリを使用して遠隔モニタリングや、遠隔地からの録画映像の再生などを行うことができます。

YKS-XVR431 P2P機能搭載
▲任意の名前を入力してテストをクリックするとP2Pが確立され、画面上にQRコードが表示されます。

YKS-XVR431 手動入力又はQRコード読み取りでP2P機能が利用可能
▲スマートフォンの場合
QRコードを読み取るか、設定した名前を入力するだけでP2P機能による遠隔モニタリングが可能です。

※ネットワークへの接続(ルーター機器への接続)は必要です。
※ネットワーク環境によってはご利用いただけない場合があります。

▲PAGE TOP

HDMI接続で4K出力に対応

YKS-XVR431 4K解像度の出力をサポート

YKS-XVR431 HDMI/VGA出力機能をサポート

YKS-XVR431はVGAとHDMIの映像出力端子を持っております。HDMIでの接続は4K解像度(3840×2160)までの出力が可能ですので、4KモニターやTVにも対応しております。

▲PAGE TOP

UTC/PTZコントロール機能

YKS-XVR431 PTZ設定画面

YKS-XVR431はカメラと接続する同軸ケーブルを介してのOSD操作やPTZ操作ができる機能[UTC]を搭載しております。UTC対応のカメラ機器と組み合わせることにより、信号線などがなくとも同軸映像線を使用してPTZカメラのコントロールやカメラのOSD制御が可能となります。電動バリフォーカルカメラをご使用の場合はレンズのズーム・ワイド・フォーカス調整の操作が可能です。
その他にもRS485制御によりPELCO-P / PELCO-Dプロトコルを使用したカメラの制御も可能です。

▲PAGE TOP

カメラタイトル機能

YKS-XVR431 カメラタイトル機能

YKS-XVR431にはカメラ毎に最大31文字までのタイトルを入力することが可能です。
※英数字のみとなります。

▲PAGE TOP

プライバシーマスク機能

YKS-XVR431 プライバシーマスク機能

YKS-XVR431にはカメラ毎にプライバシーマスクをかけることが可能です。
最大3か所までのエリア設定が可能です。

▲PAGE TOP

自動復旧機能搭載

YKS-XVR431は停電などが起こった等で電源が落ちても、電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開するので監視用として安心してご使用いただけます。

▲PAGE TOP

本体前面

本体前面はボタンレスのスマートなデザインに仕上がっています。
USBポートが1ポート、動作インジケーターがあります。

本体背面

YKS-XVR431 本体背面

本体背面には各端子が備わっています。

・映像入力端子×4(BNC-J)
・音声入力端子×4(RCA-J)
・音声出力端子(RCA-J)
・HDMI出力端子
・VGA出力端子
・LANポート
・USBポート×2
・RS485端子
・DC12V電源入力端子

付属品

YKS-XVR431 付属品

・ACアダプター
・ACコード
・USB光学式マウス
・取扱説明書(製品保証1年)

H.265・4K対応マルチフォーマット AHD 4ch監視用デジタルレコーダー YKS-XVR431 のご紹介

YKS-XVR431は4種類の映像信号が使用できる4K対応のデジタルビデオレコーダーです。4K対応ということで、録画もH.265及びH.265+の対応があり、H.264圧縮方式の時では現実的ではなかった4K解像度での録画が可能となっております。対応している映像信号もAHD・TVI・CVIがそれぞれバージョン4.0まで対応しており、それぞれの方式の4K解像度まで録画可能です。また、昔ながらのCVBS(アナログ信号)にも対応しており、古いレコーダーなどからの更新でも問題なく使用可能です。

音声も4入力ございますので、収音マイクとの組み合わせで、映像・音声の録画、録音が可能となります。使用する画面表示の面でも、もちろん日本語にローカライズがされておりますので、日本語で使用が可能です。メニューもアイコンを使用したわかりやすいインターフェイスで、目的の設定項目が判別しやすいタイプとなっております。

4K対応となったため、HDMIの映像出力も3840×2160の4K出力が可能です。4Kモニターとの組み合わせますと、ディスプレイ上での引き延ばしや圧縮が起きないため、4Kカメラの高精細な映像がそのまま表示されます。

4K(800万画素)の映像を4台分録画可能で、それぞれ15FPSで録画可能です。従来の200万画素から4倍の解像度になったため、ある程度のデジタルズームにも耐えられる映像となっております。その分録画データーも大きくなるのですが、最新の圧縮方式であるH.265を使用することによって、従来のH.264の約半分のビットレートでも高画質な録画が可能となります。

録画方法も、常時録画、動体検知録画、スケジュール録画など、基本的な録画方法はすべてあり、色々な状況や環境に対応することが可能です。

再生機能においても、16倍速までの倍速再生が可能です。バックアップファイルもavi方式でのファイルを作成するかたちとなり、バックアップメディアもUSBメモリを使用するので手軽に実行可能です。

本体にはそのほかにもインターネット経由での遠隔接続が可能で、それぞれPCではブラウザ(インターネットエクスプローラー)やスマートフォンアプリを使用した遠隔監視が可能です。遠隔接続にはインターネット環境が必須ですが、設定はP2P接続を使用しますので、今までのようなポート開放設定が必要ありません。

YKS-XVR431は4chの監視用デジタルビデオレコーダーとして基本的な性能をほぼ備えており、そこに4K解像度に対応したこととAHD・TVI・CVIの様々な信号方式に対応したことにより、新規設置の場合のみでなく、古い機種からの入れ替えにも柔軟に対応できるモデルです。

最新のH.265映像圧縮方式に対応しているため、4K解像度の場合でなくとも従来のH.264映像圧縮方式より長時間の録画が可能となりますのでYKS-XVR431に録画機を入れ替えるだけでも、録画期間が延びるメリットがございます。

当然、ネットワーク機能も標準的に搭載しており、PCやスマートフォンからの閲覧も可能です。
設定に関してもP2P接続により基本的には接続して機能をONにするだけの物となります。

4K解像度のカメラをお考えのお客様にはコスト面からもおすすめな1台となっております。

【IPカメラデメリット】
ほかにもIPカメラのOnvif接続が可能ですが、こちらの機能は弊社ではあまりお勧めしません。
Onvif接続機能自体、メーカーではあまり保証をしないほか、映像が出る・出ないや、その他機能が使えるかどうかは実行してみないとわかりません。
弊社でも接続テストを実行してみたのですが、検索と追加は可能ですが映像が出ないというカメラが多かったです。よって弊社ではIPカメラの接続はお勧めできません。

H.265・4K対応マルチフォーマット AHD 4ch監視用デジタルレコーダー YKS-XVR431 録画時間の目安

録画
解像度
フレーム
レート
画質 録画日数
2TB、4ch同時録画・
H.265+圧縮時
録画日数
4TB、4ch同時録画・
H.265+圧縮時
録画日数
8TB 4ch同時録画・
H.265+圧縮時
8MP 15 高い 9日 18日 36日
7 高い 18日 36日 72日
フレーム
レート
画質 録画日数
2TB、4ch同時録画・
H.265圧縮時
録画日数
4TB、4ch同時録画・
H.265圧縮時
録画日数
8TB 4ch同時録画・
H.265圧縮時
15 高い 4.5日 9日 18日
7 高い 9日 18日 36日

※上記数値はあくまで目安となり、実際の録画可能日数とは異なる場合があります。

H.265・4K対応マルチフォーマット AHD 4ch監視用デジタルレコーダー YKS-XVR431 製品仕様

OS Embedded Linux
映像・音声
映像入力 4ch(BNC-J) AHD/CVI/TVI/CVBS
音声入力 4ch(RCA-J)
映像出力 HDMI、VGA
音声出力 1ch RCA
圧縮方式 H.264/H.264+/H.265/H.265+
録画バックアップ USB/ネットワーク経由
バックアップデータ形式 aviファイル
出力解像度  3840x2160 / 2560x1440 / 1920x1080 / 1280x1024 / 1920x1080 /
1280x1024 / 1280x720 / 1024x768
録画
録画解像度
及び
フレームレート
4K解像度(3840x2160):15fps/台、
5M解像度(2592x1944):20fps/台
4M解像度(2560x1440):30fps/台
3M解像度(2048x1536):30fps/台
1080p解像度(1920x1080):30fps/台
720p解像度(1280x720):30fps/台
960H解像度(960x480):30fps/台
D1解像度(720×480):30fps/台
CIF解像度(320×240):30fps/台
録画モード スケジュール/モーション
再生方式 クイック再生/時刻再生/イベント検索/ファイル再生
同時再生 1/4ch
バックアップ USBメモリ
ネットワーク
プロトコル PPPoE/TCP/IP/DHCP/SMTP
インターフェース ONVIF/NETIP/NPTS
ネットワークポート RJ45x1 10/100M
モバイルアクセス iphone/iPad/Android
対応ブラウザ インターネットエクスプローラー
P2P通信 対応
機能
スケジュール録画 各チャンネル毎に曜日・時間指定が可能
動体検知 検知感度 7段階
動体検知エリア 横22×縦18マスのエリアを設定可能
動体検知後録画時間 30秒~255秒
プリアラーム 0秒~30秒
プライバシーマスク 各カメラ毎に3エリア設定可能
カメラタイトル 31文字まで (英数字)
PTZ RS-485
PTZプロトコル PelcoD/PelcoP/UTC-A/UTC-B
UTC 対応
ハードウェア
ハードディスク SATA×2(6TB×2の合計12TB)
USBポート USB2.0x3 (前面×1 / 背面×2)
操作方式 USBマウス
電源 DC12V/4A
使用温度範囲 -10~55℃
使用湿度範囲 10~90%RH
寸法 310(W)x46(H)x295(D)mm
重量 約3.5kg(HDD除く)
同梱内容 YKS-XVR431 レコーダー本体 DC12V4A-ACアダプター
ACコード
USB光学式マウス
取扱説明書(製品保証期間2年間)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。
