H.265・5MP対応業務用ハイブリッド高機能4ch監視用デジタルレコーダー YKS-TN5004AHD-T

H.265・5MP解像度対応業務用
ハイブリッド高機能4ch監視用デジタルレコーダー

H.265対応!5MP高解像度録画対応の業務用モデル!

型番:YKS-TN5004AHD-T

価格:¥69,800(税込)
ハードディスクタイプを選択の上、
「カートに入れる」ボタンをクリックしてください。



(購入数はカート内で設定して下さい)

H.265・5MP対応業務用ハイブリッド高機能4ch監視用デジタルレコーダー
YKS-TN5004AHD-T 主な機能と特徴

AHD3.0/HD-TVI/アナログ(CVBS)カメラの録画に対応

YKS-TN5004AHD-TはAHD3.0を始め、AHD2.0/AHD1.0/HD-TVI/アナログ(CVBS)防犯・監視カメラの同時接続が可能なハイブリッド監視用デジタルレコーダーです。全自動切り替え・全シグナルに対応しているので、自由な防犯・監視カメラ接続が可能です。

▲PAGE TOP

5MP、4MP、フルHD(1080P)高解像度録画に対応

YKS-TN5004AHD-Tは多映像方式に対応するだけでなく、現在主流となっているフルHD解像度を凌ぐ最大5MPによる高解像度録画に対応します。録画解像度は接続するカメラの出力解像度に依存し、5MP / 4MP / フルHD(1080P)/ 720P / 960H / D1 の解像度に対応します。

- 録画解像度について -
カメラが5MP出力の場合:5MP or 720P
カメラが4MP出力の場合:4MP or 720P
カメラが1080p出力の場合:1080P or 720P
アナログカメラの場合:960H or D1

▲PAGE TOP

最新のH.265動画圧縮方式を採用

YKS-TN5004AHD-Tは動画圧縮方式にH.264の後継の動画圧縮方式規格であるH.265を採用しています。H.265はH.264と比較して約2倍の圧縮性能を誇る最新の規格であり、4MP、5MP、4K解像度などの次世代高画質映像に適した映像圧縮方式です。H.265を採用することで4MP、5MPの高解像度画質を高画質、長時間録画することができ、高解像度録画に適した監視録画を実現します。

- H.265について -
H.264 は、MPEG-2の2倍の圧縮率を実現していましたが、H.265 は、MPEG-2の4倍の圧縮率を実現します。つまりH.265はH.264の半分のファイルサイズ・ビットレートで同等の画質を実現できます。4MP以上の録画を行う際に最も適した映像圧縮方式になります。

▲PAGE TOP

高い信頼性を誇る高品質2TB HDDを搭載

YKS-TN5004AHD-Tは24時間通電ビデオ監視システム向けに設計された高信頼性の2TB HDD(ハードディスクドライブ)を搭載しています。通常搭載されているHDDに比べて高い品質と信頼性を誇り、24時間稼働を前提とした監視用デジタルレコーダーをより安定して動作させることができます。また、オプションによりHDD容量の変更に対応し、最大8TBまで対応します。

▲PAGE TOP

4入力対応・4分割機能搭載

YKS-TN5004AHD-T 4入力対応・4分割機能搭載

YKS-TN5004AHD-Tは画面4分割器を搭載し、最大4台までの対応する防犯カメラの接続が可能です。各1台ずつの防犯カメラ映像を表示することはもちろんのこと、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切り替えてモニターすることも可能です。

▲PAGE TOP

同時録画再生

YKS-TN5004AHD-Tは録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

音声記録対応

YKS-TN5004AHD-Tは音声4入力・音声1出力端子を搭載しているので、
映像だけでなく音声の記録を行なうことが出来ます。

・音声4入力時は全ての音声を録音可能です。
・ネットワーク機能を使用して遠隔地から音声を聴くことが出来ます。

▲PAGE TOP

ボタンレスのスマートボディ

YKS-TN5004AHD-T 本体前面パネル

YKS-TN5004AHD-Tは本体から操作パネルを省き、スマートなデザインに仕上げました。
また、操作パネルがないので不用意に操作されることを未然に防ぐことができます。

▲PAGE TOP

赤外線リモコン操作に対応

YKS-TN5004AHD-T 赤外線リモコン操作に対応

YKS-TN5004AHD-Tは付属リモコンによるリモコン操作が可能です。
リモコンは赤外線リモコンで、赤外線受光部は本体前面部にあります。

▲PAGE TOP

マウス操作による扱いやすいグラフィカルユーザーインターフェイス

YKS-TN5004AHD-T USB光学式マウスによる操作

YKS-TN5004AHD-Tの操作は赤外線リモコン以外にもUSBマウスによる操作が可能です。
操作パネルやリモコンと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。本製品ではマウス操作推奨となっており、マウス操作時の操作性が一番良くなっています。

▲PAGE TOP

分かり易く洗練された日本語メニュー表示

YKS-TN5004AHD-T 日本語メニュー表示

YKS-TN5004AHD-Tは洗練された日本語メニュー表示を採用しています。難しい設定は不要で、直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、取扱説明書も詳しい日本語の取扱説明書が付属。操作方法に不安のある方でも安心してご使用いただけます。

▲PAGE TOP

録画解像度、録画画質、録画フレームレートを個別に設定可能

YKS-TN5004AHD-Tは録画解像度、録画フレームレート、録画画質をカメラ毎に細かく設定することができます。これにより重要な監視場所は録画画質を上げ、重要度の低い場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。

YKS-TN5004AHD-T 録画フレームレート設定

▲録画解像度
■AHD3.0 / 5MP・4MP対応HD-TVI防犯カメラ録画解像度
[ 5MP:2560×1920 / 4MP:2560×1440 / 720P:1280×720 ]
■AHD2.0 / HD-TVI防犯カメラ録画解像度
[ 1080P:1920×1080 / 720P:1280×720]
■AHD1.0防犯カメラ録画解像度
[ 720P:1280×720 ]
■アナログ防犯カメラ録画解像度
[ 960H:960×480 / D1:720×480 ]

YKS-TN5004AHD-T 録画解像度設定

▲録画フレームレート
カメラごとに[ 1~30fps ] まで任意のフレームレートを割り振ることができます。
5MP解像度のみ [ 1~20fps ] になります。
割り振ることができるフレームレートの合計は5MPでは4ch合計50fps、
4MPでは4ch合計60fps、1080P / 720P / 960H / D1は4ch合計120fpsになります。

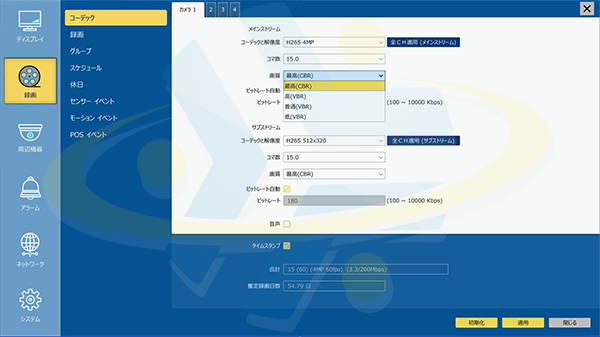

YKS-TN5004AHD-T 録画画質設定

▲録画画質
[ 低 / 普通 / 高 / 最高(4段階)]

▲PAGE TOP

モーション検知録画・センサー検知録画機能搭載

YKS-TN5004AHD-Tはモーション(動体)検知機能とセンサー(外部センサー)検知機能を内蔵しています。モーション検知、センサー検知機能を利用することで、モーション検知及びセンサ検知時のみ録画を行うイベント録画を行うことができ、効率の良い監視録画が可能になります。また、再生確認時には各検知時のログから再生が出来る為、効率良く再生確認を行うことができます。

モーション検知録画について

カメラと本機だけで使用が可能になります。
監視画面上の設定したエリア内に動きがあった時だけ録画を行うことができます。

YKS-TN5004AHD-T モーション検知感度・検知エリア設定画面
▲モーション検知設定画面
各カメラ毎に検知感度の設定、検知エリアの設定が可能です。
検知感度は [ 低 / 中 / 高 ] の3段階から設定ができ、
検知エリアは画面上の任意のエリアに設定できます。

※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

センサー検知録画について

別途本機と外部センサーを接続することで使用が可能になります。
外部センサー検知時だけ録画を行うことができます。

YKS-TN5004AHD-T センサー設定画面
▲センサー設定画面
各カメラ毎にアラーム入力タイプを設定できます。(N.O / N.C)

イベント録画について

モーション検知・センサー検知時のイベント録画を使用する場合、別途録画設定を行うことができます。連続録画時は録画フレームレートを抑えた録画を行い、イベント録画時のみフレームレートを上げた録画を行う等の応用が可能になります。

YKS-TN5004AHD-T イベント録画設定画面
▲イベント録画設定画面
録画画質や録画フレームレートの設定、検知後録画時間(5秒~60秒)、
検知前録画時間(プリアラーム録画/0秒~30秒)の設定ができます。

▲PAGE TOP

簡単検索再生でスピーディーな再生

YKS-TN5004AHD-Tはカレンダーから再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。

YKS-TN5004AHD-T カレンダー検索再生画面
▲カレンダー検索
カレンダーから録画データのある日を指定することで時間軸が表示され、
再生したい時間帯を選択すると再生が開始されます。

YKS-TN5004AHD-T 時間検索
▲時間検索
日付選択後、再生を開始したい時刻を設定することで瞬時にその時間から再生を開始できます。

YKS-TN5004AHD-T イベント検索画面
▲イベント検索(モーション検知、センサー検知等のイベントログから再生)
日付選択後、イベント検索を行うとイベント発生時間の一覧が表示され、
再生を行いたいログ・時間を選択することで瞬時に再生を開始できます。

▲PAGE TOP

簡単にUSBフラッシュメモリーへバックアップ

YKS-TN5004AHD-T USBフラッシュメモリーにバックアップ

YKS-TN5004AHD-Tは録画したデータを簡単にUSBフラッシュメモリーにバックアップすることができます。また、バックアップしたデータは専用ファイル形式で保存するか、AVI形式で保存するかも設定ができ、専用ファイル形式で保存した場合には再生プログラム付でバックアップされ、AVI形式で保存した場合にはGOM PlyerなどのPC動画再生ソフトで手軽に再生することができます。

YKS-TN5004AHD-T バックアップ画面
▲バックアップ画面
バックアップの開始時間、終了時間、バックアップ対象のカメラchを指定し、バックアップを行います。

YKS-TN5004AHD-T ファイル形式を選択可能
▲バックアップファイル形式の選択が可能
専用ファイル形式(exe)でバックアップを行うか、AVI形式の汎用形式でバックアップするかを選択できます。

YKS-TN5004AHD-T バックアップデータ(AVI形式)をWindows Media Playerで再生
▲AVI形式でバックアップしたファイルをPC動画再生プレイヤー(GOM Player)で再生
画像のように再生することができます。バックアップ映像には撮影時の日付時刻が表示されます。

YKS-TN5004AHD-T バックアップデータ(専用ファイル形式)を専用再生ソフトで再生
▲専用ファイル形式でバックアップしたファイルを専用再生ソフトで再生
専用ファイル形式でバックアップを行うと、再生用ソフト付でバックアップされます。
バックアップしたファイル(exeファイル)を開くと、自動でバックアップファイルを読み込み、画像のようにソフト上から再生ができます。ソフト上ではAVI変換などは出来ませんが、日付時刻付きでスナップショット(静止画)保存することができます。

※スナップショット(静止画)は解像度が1716×873となります。
 本来の解像度のまま静止画保存を行いたい場合は、GOM Playerなどの静止画保存機能をご利用下さい。

▲PAGE TOP

詳細設定が可能なスケジュール録画機能

YKS-TN5004AHD-Tは詳細設定が可能なスケジュール録画機能を搭載しています。
録画モードでは4つのグループを設定することができ、グループ毎に細かな録画動作の設定が可能です。(録画オフ、連続録画、イベント録画。また各録画フレームレート等)
スケジュール録画では、この4つのグループを曜日、時間毎に設定することができるので、応用力の高いスケジュール録画を実施することができます。

YKS-TN5004AHD-T グループ設定画面
▲グループ設定画面
4パターンのグループ(録画動作)を設定できます。
各グループでは録画タイプ、録画フレームレート(コマ数)、画質などの設定ができます。

YKS-TN5004AHD-T スケジュール録画の詳細時間設定
▲スケジュール録画詳細設定画面
曜日単位、時間単位で任意のグループ(録画動作)を設定することができるので、
応用力の高い録画設定をすることができます。

▲PAGE TOP

ネットワークによる遠隔監視機能

YKS-TN5004AHD-Tは遠隔モニタリングを可能にするネットワーク機能を搭載しています。

ネットワーク機能では、ネットワークを介して遠隔地からYKS-TN5004AHD-Tのリアルタイムモニタリングをすることができます。また、録画したデータの再生やバックアップ作業ができる他、YKS-TN5004AHD-Tを遠隔で設定することもできます。

YKS-TN5004AHD-Tはインターネットブラウザ(Internet Explorer)経由での遠隔監視だけでなく、CMSソフトウェアが付属しており、CMSを使用することで複数拠点に設置したYKS-TN5004AHD-Tの遠隔監視映像を一括でモニタリング・管理することができます。

ネットワーク設定

YKS-TN5004AHD-T ネットワーク設定画面
▲ネットワーク設定画面
ネットワーク設定(ルーターの設定も必要です)を行うことで、
ネットワークを使用した遠隔監視が利用可能になります。

YKS-TN5004AHD-T DDNS設定画面
▲DDNS設定画面
レコーダーに付与されているDDNSを利用することで、
固定IPアドレスを取得せずにネットワーク機能が利用可能です。

ブラウザによるネットワークライブ監視

YKS-TN5004AHD-T ブラウザによる遠隔監視
▲ブラウザによるネットワークライブ監視画面
ブラウザによるネットワークライブ監視画面です。ネットワークライブ監視ではH.264による高画質ライブ監視を行うことができます。また、YKS-TN5004AHD-T側に音声マイクを取り付けた場合、遠隔地の音声を聴くことができます。この他、スナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。

CMSによるネットワークライブ監視

YKS-TN5004AHD-T CMSによる一括管理・監視

YKS-TN5004AHD-T CMSよる遠隔監視
▲CMSによるネットワークライブ監視画面
CMSによるネットワークライブ監視画面です。CMSを使用することで、ネットワークライブ監視や遠隔再生、録画データのバックアップを行うことができ、また、複数拠点に設置したYKS-TN5004AHD-TをCMS上に登録することで一括で監視・管理することができます。複数拠点にYKS-TN5004AHD-Tを設置し、一括で管理を行いたい場合に大変便利な機能です。
YKS-TNシリーズ共通CMSの為、同シリーズを使用の場合は一括管理が可能です。

YKS-TN5004AHD-T 遠隔設定画面
▲遠隔設定画面
ネットワーク経由でYKS-TN5004AHD-T本体の設定を変更することができます。遠隔地から録画スケジュールの変更等も出来るので、定期的に設定を変更したい場合に大変便利です。

YKS-TN5004AHD-T ネットワーク再生画面
▲ネットワーク再生画面
ネットワーク再生画面ではカレンダーから日付を選択することで時間軸が表示され、
任意の時間帯から再生、バックアップを行うことができます。

▲PAGE TOP

ダイナミックDNSサービス対応

YKS-TN5004AHD-T ダイナミックDDNSサービス対応

YKS-TN5004AHD-TはメーカーによるダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、 毎月のランニングコストを最小限に抑える事ができます。

※YKS-TN5004AHD-TのDDNSサービスは無償提供の物です
※本DDNSサービスは永久保証のサービスではございません。
予告なくサービスを停止する場合がございますので、予めご了承ください。

▲PAGE TOP

スマートフォンからのモニタリングが可能

YKS-TN5004AHD-T スマートフォンで遠隔モニタリング YKS-TN5004AHD-T スマートフォンで遠隔再生

YKS-TN5004AHD-TはiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。遠隔モニタリングは4画面一括表示、1画面表示に対応します。

また、遠隔での再生を行うこともでき、カレンダーから日付、時刻を選択することで、遠隔再生を行うことができ、再生も4画面一括再生、1画面再生が可能です。

※アプリ上の画面はデザインが異なる場合があります。

▲PAGE TOP

P2P(Peer to Peer)機能搭載

YKS-TN5004AHD-Tはサーバーを介さずに端末間で通信するP2P機能を搭載しています。
P2P機能を利用することで面倒なネットワーク設定をせずに、スマートフォン、タブレットの専用アプリ又はパソコン用の専用ソフトウェア(CMS)により簡単にYKS-TN5004AHD-Tに接続することができます。

YKS-TN5004AHD-T P2P機能搭載
▲任意の名前を入力してテストをクリックするとP2Pが確立され、画面上にQRコードが表示されます。

YKS-TN5004AHD-T 手動入力又はQRコード読み取りでP2P機能が利用可能 YKS-TN5004AHD-T 手動入力又はQRコード読み取りでP2P機能が利用可能
▲スマートフォン・タブレットの場合
QRコードを読み取るか、設定した名前を入力するだけでP2P機能による遠隔モニタリングが可能です。

YKS-TN5004AHD-T P2P機能搭載 CMSからのP2P接続
▲CMSの場合
設定した名前名前を入力することでP2P機能による遠隔モニタリングが可能になります。

※ネットワークへの接続(ルーター機器への接続)は必要です。
※ネットワーク環境によってはご利用いただけない場合があります。

▲PAGE TOP

HDMI/VGA出力機能。HDMI出力では4K解像度をサポート

YKS-TN5004AHD-T HDMI/VGA出力機能をサポート

YKS-TN5004AHD-TはHDMIとVGA映像出力端子を備えています。
HDMI出力では4K解像度(3840×2160)の出力をサポートし、4Kモニターや4K対応テレビモニターへ映像入力させた際、フルスペックでの映像表示が可能です。

▲PAGE TOP

UTC/PTZコントロール機能

YKS-TN5004AHD-T PTZ設定画面

YKS-TN5004AHD-Tは同軸ケーブルを介して防犯カメラのOSDメニューを制御する機能である【UTC】に対応しています。UTC対応の防犯カメラと組み合わせて使用することで、PTZコントロール画面にてOSD制御ができ、電動バリフォーカルレンズモデルの場合は、さらにズーム、ワイド、フォーカス調整を行うことができます。また、その他にもRS485制御によりPELCO-P / PELCO-Dを始め、様々なプロトコルに対応したPTZコントロール機能を搭載していますので、対応するPTZカメラを接続することでYKS-TN5004AHD-T経由でPTZコントロールを行うことができます。もちろんネットワーク経由による遠隔PTZコントロールを行うこともできます。

▲PAGE TOP

カメラタイトル機能

YKS-TN5004AHD-T カメラタイトル機能

YKS-TN5004AHD-Tはカメラ毎に最大14文字までのタイトルを入力することができます。

▲PAGE TOP

プライバシーマスク機能

YKS-TN5004AHD-T プライバシーマスク機能

YKS-TN5004AHD-Tは各カメラ映像に任意のサイズで1か所プライバシーマスクを挿入することが出来ます。プライバシーマスク機能により、プライバシーに配慮した監視録画を行うことができます。

▲PAGE TOP

HDDチェック機能搭載

YKS-TN5004AHD-T プライバシーマスク機能

YKS-TN5004AHD-TはS.M.A.R.T機能を搭載し、HDDを自己診断する機能を搭載しています。
HDDの状態を把握することができ、交換時期の一つの目安にもなります。

※予期せぬHDDクラッシュが発生する場合もございます。

▲PAGE TOP

電子メール送信機能搭載

YKS-TN5004AHD-T 電子メール送信機能

YKS-TN5004AHD-Tはネットワーク設定及びメール設定を行うことで、センサー検知、モーション検知、ビデオロス、S.M.A.R.T異常時に設定したメールアドレスに電子メール送信をすることができます。

▲PAGE TOP

自動復旧機能搭載

YKS-TN5004AHD-Tは停電などが起こった等で電源が落ちても、電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開するので監視用として安心してご使用いただけます。

▲PAGE TOP

本体前面

YKS-TN5004AHD-T 本体前面

本体前面はボタンレスのスマートなデザインに仕上がっています。
USBポートが2ポート、動作インジケーター、赤外線リモコン受光部があります。

本体背面

YKS-TN5004AHD-T 本体背面

本体背面には各端子が備わっています。

・映像入力端子×4(BNC-J)
・音声入力端子×4(RCA-J)
・SPOT出力端子
・音声出力端子(RCA-J)
・HDMI出力端子
・VGA出力端子
・LANポート
・アラーム入力端子(1-4/GND)
・アラーム出力端子
・RS485端子
・DC12V電源入力端子

※本製品はVGA/HDMI出力向け製品となります。アナログビデオ出力機能はSPOT出力にて出力できますが、4分割固定、設定不可の映像表示となりますのでご注意下さい。

付属品

YKS-TN5004AHD-T ACアダプター YKS-TN5004AHD-T USB光学式マウス YKS-TN5004AHD-T 赤外線リモコン YKS-TN5004AHD-T HDMI 2mケーブル

・ACアダプター
・USB光学式マウス
・赤外線リモコン
・CD-ROM(CMSソフト / マニュアル同梱)
・HDMI 2mケーブル
・取扱説明書(製品保証2年)

H.265・5MP対応業務用ハイブリッド高機能4ch監視用デジタルレコーダー YKS-TN5004AHD-T のご紹介

YKS-TN5004AHD-Tは弊社業務用監視用デジタルレコーダーYKS-TNシリーズの高解像度録画対応モデルです。

人気モデル「YKS-TN2004AHD」の機能を踏襲しつつ、録画解像度は4MP(2560×1440)・5MP(2560×1920)の高解像度録画に対応。さらに、高解像度化に伴う録画データ量の増加を抑える為、映像圧縮方式にはH.264の約2倍の圧縮性能を誇る最新規格H.265を採用し、より高画質で長期間の録画を実現しました。

YKS-TN5004AHD-Tはハイブリッド入力に対応し、対応する防犯・監視カメラを4台まで接続できます。入力可能な防犯・監視カメラ規格はAHD3.0/AHD2.0/AHD1.0(Analog High Definition)、HD-TVI(High Definition Transport Video Interface)、アナログ(CBVS)に対応しており、組み合わせる防犯・監視カメラの選択肢が広く、それぞれの規格を混在して使用することも可能な為、規格に縛られずにご使用いただくことができます。本体に搭載されたGUIも大変洗練されており、高い機能性と優れた操作性を実現している為、大変使い勝手が良く、ボタンレスのコンパクトな筐体に仕上がっているので設置場所を選ばずスマートに設置することができます。

具体的な録画性能として、まず、映像圧縮方式には最新規格であるH.265を採用しました。H.265はH.264の約2倍の圧縮性能を誇り、4K解像度の録画に最適な映像圧縮方式と言われています。YKS-TN5004AHD-Tは4K解像度での録画こそできませんが、フルHD解像度の約1.5倍~2.5倍の高解像度で録画ができる為、H.265の性能を大いに活かした録画ができます。H.265はH.264に比べて低ビットレートでも高画質録画が可能な為、H.264に比べてさらに録画画質の向上と録画データ容量の軽減を可能にし、高解像度防犯・監視カメラの高画質・長時間の録画を実現します。

対応する録画解像度はAHD3.0または高解像度対応HD-TVIでは4MP(2560×1440)・5MP(2560×1920)に対応し、AHD2.0/HD-TVI防犯カメラでは1080P(1920×1080)、AHD1.0防犯カメラでは720P(1280×720)、アナログ防犯カメラでは960H(928×480)及びD1(720×480)に対応します。
録画フレームレートは録画解像度毎に異なり、5MPでは4ch合計50fps、4MPでは4ch合計60fps、1080P以下では4ch合計120fpsの録画可能です。また、カメラ毎に録画フレームレートを細かく割り振ることができるので、動画性能を重視した録画や録画フレームレートを抑えて録画期間を重視した録画にするなど、必要条件に合わせた最適な録画を行うことができます。

機能面では、非常に優れたGUIを搭載することで、見やすく分かり易い日本語表示を実現し、多彩な機能を分かり易く操作、設定することができます。録画方法は連続録画、スケジュール録画、モーション又はセンサー検知によるイベント録画、赤外線リモコンの録画ボタンを押すことで瞬時に手動録画が可能な緊急録画の4つの録画方法に対応します。

モーション検知機能はカメラ毎に細かなエリア設定が可能なので設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。また、感度調整も3段階で調整が出来る為、誤動作を減らしたモーション検知録画を行うことができます。さらにアラーム入力を4入力備えている為、モーション検知が上手く働かない環境では、人感センサーやマグネットスイッチなどを用いたアラーム録画にも対応します。

この他、最大64倍速の高速再生が可能な再生機能、専用ファイル形式及びAVI形式で任意の時間をバックアップできるUSBバックアップ機能やプライバシーに配慮した録画を行うことができるプライバシーマスク機能、最大4入力までの音声記録に対応するなど、様々な機能を搭載しています。

次に、遠隔監視機能ではブロードバンド環境と固定IPアドレス又は本製品に提供されているフリーのDDNSサービスを利用することでネットワーク経由による監視が可能になります。ネットワーク監視はIE等のブラウザだけでなく、専用のCMSアプリケーションが付属しており、CMSを利用することで複数拠点に設置した本機を一括管理することができます。
遠隔監視時にはライブ監視を始め、録画データの再生、バックアップ、本体の各設定を遠隔で行うことができ、また、YKS-TN5004AHD-T側に音声マイクを接続している場合は周囲の音声を聴くことができます。
ネットワーク再生ではカレンダーから再生を行いたい日付を選ぶと時間軸が表示され、時間軸から再生したい時間帯を選んで再生を開始します。また、USB同様にバックアップ作業も行うことができるので、遠隔地から映像データのバックアップを容易に行うことも出来ます。遠隔での設定は録画設定やスケジュール設定、モーション検知エリアの設定等、本体と同様の設定を行うことができるので遠隔から設定変更を行うようなケースが想定される場合でもご活用いただくことができる機能です。
この他、専用アプリをダウンロードすることでiPhone、Androidのスマートフォンからモニタリング及び再生を行うこともできます。

このようにYKS-TN5004AHD-Tは監視用デジタルレコーダーとして必要とされる機能を完備し、また、それぞれの機能がしっかりと作り込まれているハイスペックなモデルです。映像圧縮方式の最新規格であるH.265を採用することで、5MPや4MPの高解像度防犯・監視カメラの録画機器として極めて高い性能を発揮することができ、現在主流となっているフルHD画質の防犯カメラや従来のアナログ防犯カメラの録画機器と組み合わせても、より質の高い録画を実現できます。コストを抑えつつ、性能面、品質面を重視なさる場合、YKS-TN5004AHD-Tは高水準でバランスが取れた録画機器となりますので、大変お奨めの監視用デジタルレコーダーです。

なお、YKS-TN5004AHD-TはYKS-TNシリーズとなり、YKS-TN型番の製品と共通の日本語GUIを搭載しています。また、インターネット経由で遠隔監視を行う際のネットワーク監視プログラムであるCMSも同一の為、他のYKS-TNシリーズ製品をCMS内に混在させて一括監視・管理することもできます。また、本製品は品質管理を重視した工場で生産され、弊社販売実績の中でも不具合率が低く、設置後の故障率も他製品と比較して圧倒的に少ない製品の為、品質面で評価できる製品です。もちろん電気製品となりますので必ずしも故障しない訳ではありませんが、故障率は他製品と比べて明らかに低いと実感しています。その為、官公庁への納入実績も多く、業務用途としてお奨めの製品です。

H.265・5MP対応業務用ハイブリッド高機能4ch監視用デジタルレコーダー YKS-TN5004AHD-T 録画時間の目安

録画解像度 録画画質 録画フレームレート 録画可能日数(単位:日)
5MP(2560×1920) 最高 10fps 約14日
4MP(2560×1440) 最高 15fps 約13日
1080P(1920×1080) 最高 15fps 約23日

■上記表は2TB HDD搭載時、防犯カメラ4台を録画した場合の録画日数目安です。
※4TB時は約2倍になります。
※上記数値はあくまで目安となり、実際の録画可能日数とは異なる場合があります。

H.265・5MP対応業務用ハイブリッド高機能4ch監視用デジタルレコーダー YKS-TN5004AHD-T 製品仕様

システム
OS Linux
映像・音声
映像圧縮方式 H.265 / H.264
映像入力 AHD3.0/AHD2.0/AHD1.0/HD-TVI/HDCVI/アナログ 合計4入力(BNC-J)
映像出力 HDMI出力:最大3840×2160(4K出力対応)
VGA出力:最大1920×1080
SPOT出力:アナログ出力(※4分割固定・メニュー画面非表示)
音声入力 4入力(RCA-J)
音声出力 1出力(RCA-J)
録画・録画機能
録画解像度 ●AHD3.0 / 高解像度HD-TVI / HDCVI
5MP(2560×1920)・4MP(2560×1440)・720P(1280×720)
●AHD2.0 / HD-TVI
1080P(1920×1080)・720P(1280×720)
●AHD1.0
720P(1280×720)
●CVBS(アナログ)
960H(960×480)・D1(720×480)
録画フレームレート 5MP:合計50fps
4MP:合計60fps
1080P以下:合計120fps
※録画フレームレートは振り分け可能
録画モード 連続録画
スケジュール録画
イベント録画(モーション検知 / センサー検知)
緊急手動録画(赤外線リモコンのみ対応)
イベント検知後録画時間 5秒~60秒
プリレコード 1秒~10秒
再生・バックアップ
再生検索機能 カレンダー、時刻、イベント検索
再生機能 早送り 等倍 / 2倍速 / 4倍速 / 8倍速 / 16倍速 / 32倍速 / 64倍速
早戻し 等倍 / 2倍速 / 4倍速 / 8倍速 / 16倍速 / 32倍速 / 64倍速
一時停止
スロー再生(1/2、1/4倍速)
※ネットワーク再生及びバックアップ後の再生時は最大32倍速になります。
デジタルズーム
※ドラッグ範囲によって拡大倍率が可変します。
録画バックアップ USB / ネットワーク経由によるバックアップ
※専用ファイル形式又はAVI形式
バックアップデータ再生 専用ファイル形式時はアプリケーションによる再生
AVI形式時はGOM Player等による再生
ネットワーク
ネットワーク GIGA BIT イーサネット(RJ-45)、DHCP、DDNS、TCP/IP、HTTP
遠隔接続 ブラウザ:IE
専用アプリケーション:CMS(Windows / Mac)
Mobile(iPhone / Android)
ネットワークコントロール ライブストリーミング(分割時:480×256 / 単画面時:最大280×720)
遠隔再生
遠隔機器設定
遠隔バックアップ
一時録画保存
スナップショット
複数台一括管理(CMS)
DDNS フリーDDNSサービス付
Eメール送信機能 モーション検知時
アラーム信号入力時
ビデオロス時
S.M.A.R.T異常時
機能
操作インターフェイス USBマウス / 赤外線リモコン
スケジュール録画 各チャンネル毎に曜日・時間指定での録画設定が可能
4つのグループ(録画動作)を設定可能
動体検知録画 録画時間:5秒~60秒
検知感度:低 / 中 / 高
検知エリア:横32×縦18から設定可能
センサー入力 4入力(N.C / N.O)
アラーム出力 1リレー出力
PTZコントロール RS485
PTZプロトコル PELCO-D / PELCO-P / SAMUSUNG / ELMO /
SONY / PANASONIC / D-MAX / UTC
プライバシーマスク 各カメラ毎に1エリアまで可能
カメラタイトル 14文字まで(英数字)
S.M.A.R.T 搭載
使用言語 日本語 / 他多国語対応
概要
HDD SATA 高耐久 2TB HDD 標準搭載
※最大8TBまで対応
USBインターフェイス USB2.0 ×2  (USBフラッシュメモリー / USBマウス用)
動作温度 / 湿度 5℃~40℃ / 20%~80%
電源 DC12V / 2A(9~最大24W)
外形寸法(mm) W300×H48×D210
重量 約1.7kg (HDD未搭載時)
同梱内容 YKS-TN5004AHD-T本体
ACアダプター
赤外線リモコン
USB光学式マウス
CD-ROM
HDMIケーブル
取扱説明書(製品保証3年)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。
※ファームウェアバージョンにより画面表示(GUI)が異なる場合がございます。
※アプリのバージョンにより画面表示が異なる場合がございます。
※ロットにより付属品の形状が異なる場合がございます。

H.265・5MP対応業務用ハイブリッド高機能4ch監視用デジタルレコーダー YKS-TN5004AHD-T オプション品のご案内

ケーブル ケーブル

カメラから本製品までのケーブル、本製品からモニターまでのケーブル等、別途必要な場合はお買い求め下さい。
防犯カメラ・監視カメラ専門店 ワイケー無線 オンラインショップはこちら 防犯カメラ・監視カメラ製品のサイト内検索。型番検索にご利用ください
防犯・監視システムの設置工事・施工のお手伝いを致します 多様化する防犯カメラ・監視カメラの規格について解説致します。防犯カメラ・監視カメラ選定の際、お役立てください ご注文頂きました防犯・監視システム製品は最短で即日発送 ショッピングカートご利用方法 FAX用オーダーシートダウンロード 防犯・監視システムFAQ 防犯・監視録画機器で録画を行った場合のフレームレートの違い 防犯・監視システムご購入の際によくあるご質問 B-plus 経営者インタビュー
