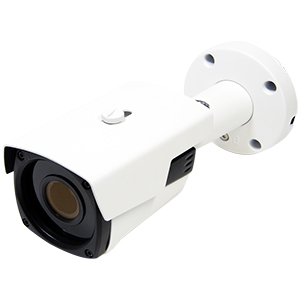

4K 800万画素AHD防雨型赤外線搭載バレット型防犯カメラ YKS-HTC60VWPの製品詳細

4K 800万画素AHD防雨型赤外線搭載
バレット型防犯カメラ
電動VFレンズ搭載4K解像度屋外用防犯カメラ！

型番：YKS-HTC60VWP

※販売終了しました。ありがとうございます。

→YKS-HTC60VWP 主な機能と特徴
→YKS-HTC60VWP のご紹介
→YKS-HTC60VWP 製品仕様
→YKS-HTC60VWP オプション品

4K 800万画素AHD防雨型赤外線搭載バレット型防犯カメラ YKS-HTC60VWP 主な機能と特徴

4K（3840×2160）の超高解像度撮影に対応

YKS-HTC60VWPは800万画素OmniVision製1/1.8インチCMOSイメージセンサーを搭載することで最大3840×2160の4K高解像度撮影に対応した屋外用バレット型防犯カメラです。フルHDの4倍近い解像度を誇り、フルHDでも判別しきれなかったものが判別できるようになるなど、圧倒的な超高精細映像による監視を可能にします。

f3.6-11mmオートフォーカス機能付電動バリフォーカルレンズ搭載

YKS-HTC60VWPはf3.6-11mmの電動バリフォーカルレンズを搭載しています。
カメラのOSD操作スイッチまたはUTC機能を使用してレコーダーからレンズのTELE(望遠)/WIDE(広角)操作を行うことができ、オートフォーカス機能も備わっている為、レンズ調整における作業性が大幅に向上します。

True Day&Night 機能搭載

YKS-HTC60VWPはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

DNR(デジタルノイズリダクション)機能搭載

YKS-HTC60VWPは低照度撮影時に発生しやすいノイズを大幅に低減させるDNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

▲デジタルノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左がDNR機能OFFの画像、右がDNR機能ONの画像です。
DNR機能が大幅にノイズを低減させている事が分かります。

D-WDR機能搭載

YKS-HTC60VWPはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

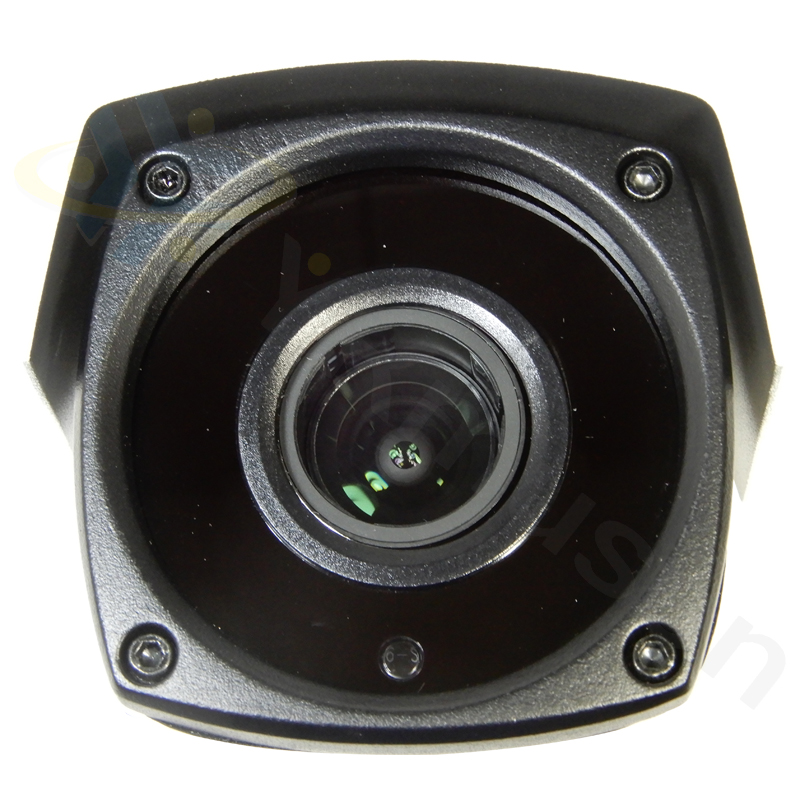

赤外線投光器搭載

YKS-HTC60VWPは本体前面部にハイパワー赤外線LEDを4個搭載し、低照度下になると白黒映像に切り替えて赤外線を照射した暗視撮影を行うことができます。赤外線照射距離は最大約40m（実用値は約25～30m程度）の照射が可能で、これにより赤外線照射内であれば昼夜を問わずに監視することが可能です。

OSD機能搭載

YKS-HTC60VWPはOSD（オンスクリーンディスプレイ）機能を搭載しています。
搭載する機能をモニター画面を見ながら設定することが出来ます。
OSD表示言語は英語となりますが、日本語取扱説明書をご用意致しております。

▲メイン設定画面 本体のメイン設定画面です。	▲露出・シャッター速度設定画面 露出・シャッター速度の設定画面です。
▲デイナイト設定画面 デイナイト設定画面です。	▲出力方式・解像度切替画面 出力方式、出力解像度の切替設定画面です。

※OSD画面表示は仕様改善の為、変更になる場合があります。

▲OSD操作スイッチ
本体から出力されているケーブルの分岐部分にOSD操作スイッチがあり、
そちらにてOSDメニューの操作を行います。

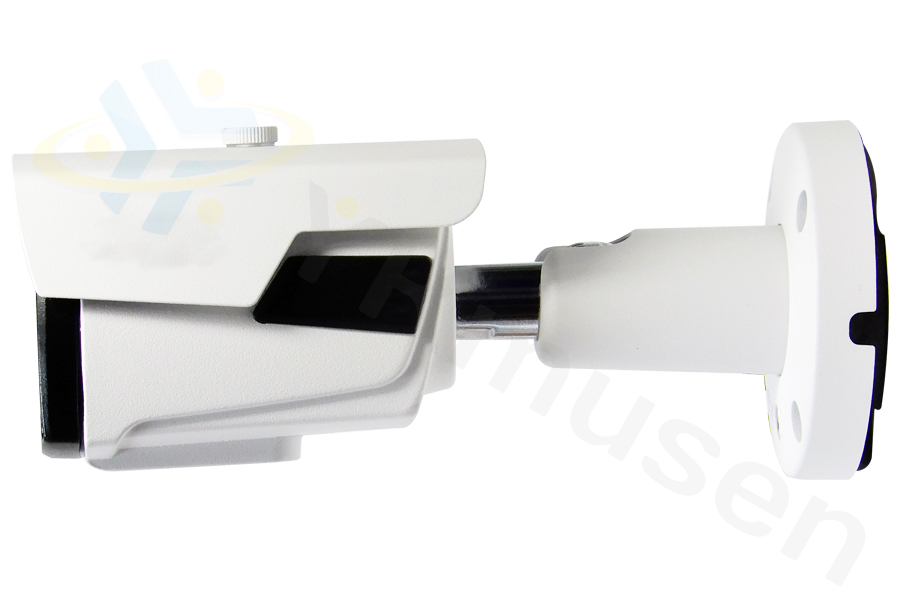

本体側面

YKS-HTC60VWPはW92×H90×D211(本体部分/ブラケットを伸ばした状態)mmのコンパクトサイズの筐体を採用しています。その為、玄関先や建物入口等で防犯カメラ設置による威圧感を抑えて、さり気なく設置することができます。

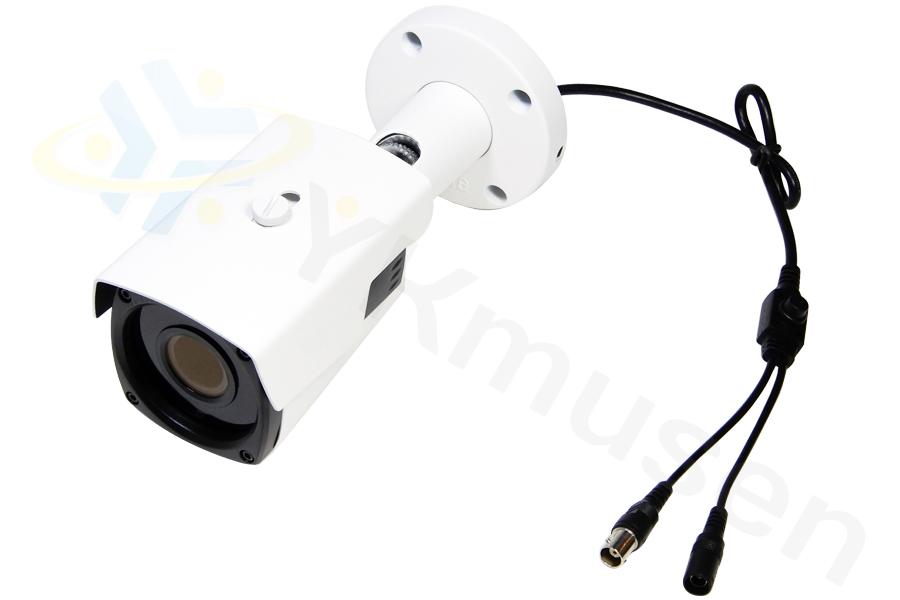

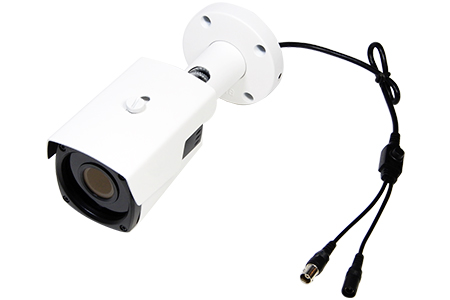

本体接続部分

本体はブラケット一体型（取り外し不可）となっており、ブラケット部分からケーブルが出力されます。ケーブル長はコネクタ先端までで約53cmになります。途中でOSDスイッチが備わり、末尾で電源入力端子と映像出力端子（BNC）に分岐します。

YKS-HTC60VWPで撮影した実際の画像

YKS-HTC60VWPで実際に撮影した静止画像をご用意致しました。
出力解像度は4K（3860×2160）で出力しております。フレームレートは15fpsとなります。

約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

f3.6mm-11mmの電動バリフォーカルレンズを搭載しています。f3.6mmの広角にした状態で撮影をしました。オートフォーカス機能が備わっており、フォーカスもしっかりと合い、また、4K画質ということもあり画像を拡大しても細部まで確認することができ極めて鮮明な画質で撮影ができています。

事務所外を広角撮影（屋外）

(画像をクリックすると原寸の画像を表示します)

f3.6mmの広角で撮影をしました。 建物の輪郭などもしっかりとしており、鮮明度の高い画質で撮影ができています。

事務所外を望遠撮影（屋外）

(画像をクリックすると原寸の画像を表示します)

f11mmの望遠で撮影をしました。 文字などもはっきりと確認ができ、鮮明度の高い撮影ができています。

約40cm離れた被写体を暗視撮影

(画像をクリックすると原寸の画像を表示します)

赤外線投光器を搭載している為、問題無く撮影できます。 赤外線照射距離は最大40mとなりますが、実用値は25～30m程度でお考え下さい。

YKS-HTC60VWPはOmniVision製800万画素CMOSイメージセンサーを搭載したAHD4.0規格の4K屋外用バレット型防犯カメラです。AHD4.0入力に対応した録画機器と組み合わせることでフルHDの4倍となる4K高解像度撮影、録画が可能です。
YKS-HTC60VWPは「YKS-HTC30WP」の上位モデルにあたり、レンズにf3.6mm-11mmのオートフォーカス機能付電動バリフォーカルレンズを搭載したモデルになります。これにより設置場所に合わせたレンズ調整を電動で行うことができ、より的確な撮影を行うことができます。筐体サイズは電動バリフォーカルレンズ搭載モデルとしてはコンパクトな筐体となっており、防犯カメラ設置による威圧感を抑えて、さり気なく設置することができます。
また、本体はいかなる方向からの水の強い直接噴流によっても有害な影響を受けないIP66の防水性能を備えている為、屋外雨ざらしの設置場所でも設置いただくことができます。筐体の質感も良く、しっかりとした作りの良さを感じさせます。

具体的な製品内容として、まず、イメージセンサーには1/1.8インチOmniVision製CMOSを搭載し、最大撮影解像度は3840×2160の4K解像度での撮影が可能です。出力解像度は4K出力の3840×2160とフルHD出力の1920×1080に対応し、4K出力時はフレームレートが15fpsとなりますが、フルHD画質を遥かに凌ぐ高精細映像での撮影ができます。

次に、撮影補正能力ですが、まず、夜間撮影用としてレンズ周囲にハイパワー赤外線LEDを4個搭載しています。赤外線照射距離は約40m程度の赤外線照射に対応し、白黒撮影＋赤外線照射による暗視撮影が可能です。また、明暗差の激しい環境下で役に立つD-WDRを搭載することで、明暗差のある環境下で被写体の黒つぶれを補正することができます。この他、低照度撮影時のノイズ軽減を行うDNRなども備えており、防犯カメラとして良好に撮影する為の基本機能は十分に備わっております。

YKS-HTC60VWPのレンズはf3.6mm-11mmのオートフォーカス機能付電動バリフォーカルレンズを搭載し、設置場所に合わせて広角から望遠までのレンズ調整を電動で行うことができます。レンズ調整はOSD操作スイッチを使用する他、UTC機能を使用してレコーダー側からも行うことができ、防犯カメラ設置作業時の作業性を向上させるだけでなく、設置後のレンズ調整も簡単に行うことができます。

YKS-HTC60VWPは「YKS-HTC30WP」の上位モデルとなり、オートフォーカス機能付電動バリフォーカルレンズを搭載し、赤外線商社距離が強力となったモデルになります。
オートフォーカス機能を搭載しているので、フォーカスもしっかりと合う為、4K解像度による撮影の精度を向上させたい場合には、オートフォーカス機能付電動バリフォーカルレンズ搭載モデルのYKS-HTC60VWPをお奨め致します。

なお、YKS-HTC60VWPの映像方式ですが、AHD4.0の他、HD-TVI、HDCVIにも対応し、実際にはハイブリッドカメラとしてご活用いただくこともできますが、ワイケー無線ではAHD4.0の防犯カメラとしてリリースしておりますので、AHD4.0対応の録画機器と組み合わせてご使用下さい。

4K 800万画素AHD防雨型赤外線搭載バレット型防犯カメラ YKS-HTC60VWP 製品仕様

イメージセンサー	1/1.8インチOmniVision製CMOSイメージセンサー
画素数	800万画素
出力解像度	4K（3840×2160） / 2M（1920×1080）
映像出力	AHD：4K / 15fps 、2M / 30fps TVI・CVI：4K / 15・12.5fps、2M / 30fps
映像方式	NTSC / PAL
走査方式	プログレッシブスキャン
レンズ	f3.6-11mm オートフォーカス機能付電動バリフォーカルレンズ
最低被写体照度	カラー：0.1Lux 白黒：0Lux（LED ON：白黒）
席が支援LED	42μ 4pcs
赤外線投光距離	最大40m
デイナイト	AUTO
AGC	AUTO
ホワイトバランス	AUTO
ノイズリダクション	3DNR
WDR	D-WDR
UTC	対応
防水性能	IP66相当
電源	DC12V（最大750mA）
動作温度	-10～60℃
外形寸法	約W84×H84×D209（mm）※奥行きはブラケット含む
重量	約690g
同梱内容	YKS-HTC60VWP カメラ本体（ブラケット一体型） DC12V-1Aスイッチング式ACアダプター 取付ビス・アンカー一式 取扱説明書（製品保証期間2年間）

※表記スペック及び外観（色合い等）等は予告なしに変更する場合がございますので予めご了承ください。

4K 800万画素AHD防雨型赤外線搭載バレット型防犯カメラ YKS-HTC60VWP オプション品のご案内

	AHD監視用デジタルレコーダー AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。 本製品ではAHD4.0対応の録画機器と組み合わせてご使用下さい。
	ケーブル YKS-HTC60VWPには配線ケーブルは付属しておりません。 配線ケーブルが必要な場合は別途お買い求め下さい。 ※5C-FBをご使用下さい。
