AHD/960H対応4ch監視用デジタルレコーダー YKS-HR04AHD
AHD対応のローコスト監視用デジタルレコーダー！
型番：YKS-HR04AHD
価格：￥39,800(税込)※販売終了しました。
後継機種「YKS-TN1304AHD」をご検討ください。
AHD/960H対応4ch監視用デジタルレコーダー YKS-HR04AHD 主な機能と特徴
YKS-HR04AHDはアナログ防犯カメラとAHD防犯カメラの録画に対応したAHD/960H対応の監視用デジタルレコーダーです。
アナログ防犯カメラの録画解像度は52万画素防犯カメラの録画解像度である960H(960×480)に対応し、AHD防犯カメラの録画解像度は720P(1280×720)に対応しています。
アナログ防犯カメラ用の録画機器としてもAHD防犯カメラ用の録画機器としてもご使用いただくことができるハイブリッド録画機器です。
▲CH1にAHD防犯カメラを、CH3にアナログ防犯カメラを入力させた実際の画像
※BNC端子2ch毎に映像入力をAHDかアナログにすることで、どちらの信号も入力することが可能です。
※AHD3台、アナログ1台やAHD1台、アナログ3台という使い方は出来ません。
YKS-HR04AHDは動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用することでHD画質や960Hの高解像度画質でも長期間の監視録画を実現します。
YKS-HR04AHDは24時間通電ビデオ監視システム向けに設計された高信頼性の2TB HDD(ハードディスクドライブ)を搭載しています。通常搭載されているHDDに比べて高い品質と信頼性を誇り、24時間稼働を前提とした監視用デジタルレコーダーをより安定して動作させることができます。
YKS-HR04AHDは画面4分割器を搭載し、最大4台までのAHD防犯カメラ、アナログ防犯カメラの接続が可能です。各1台ずつの防犯カメラ映像はもちろんのこと、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切換えてモニターすることも可能です。
YKS-HR04AHDは録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに、各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。
YKS-HR04AHDは音声4入力・音声1出力端子を搭載しているので、
映像だけでなく音声の記録を行なうことが出来ます。
・音声4入力時は全ての音声を録音可能です。
・ネットワーク機能を使用して遠隔地から音声を聴くことが出来ます。

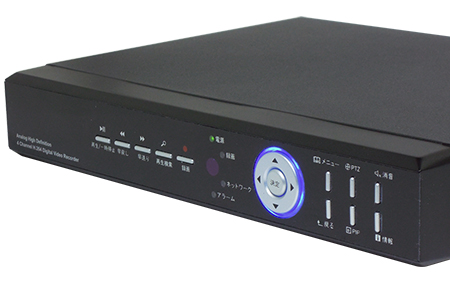

YKS-HR04AHDの操作パネルは日本語表示の分かり易い操作パネルを採用しています。
各インジケータ表示も分かり易く、高い操作性を実現します。

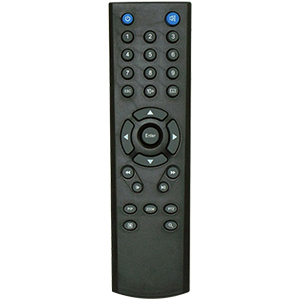

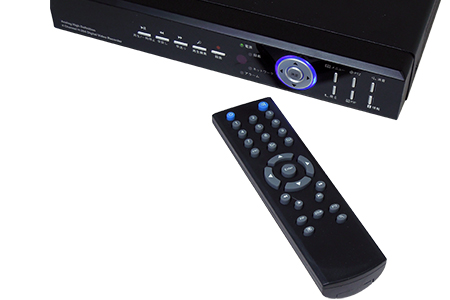

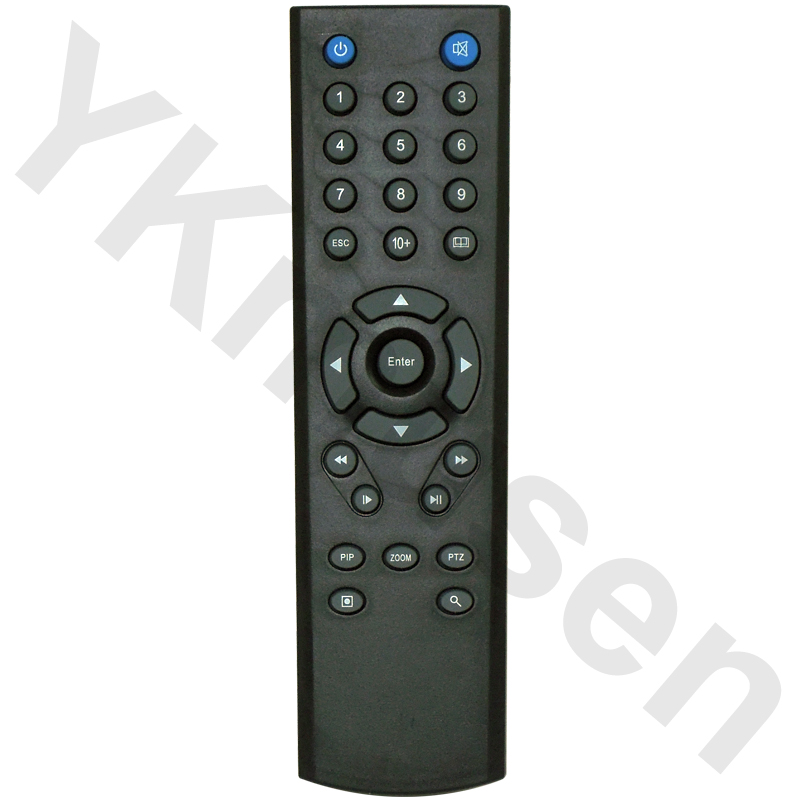

YKS-HR04AHDは付属リモコンによるリモコン操作が可能です。
リモコンは赤外線リモコンで、赤外線受光部は本体前面部にあります。

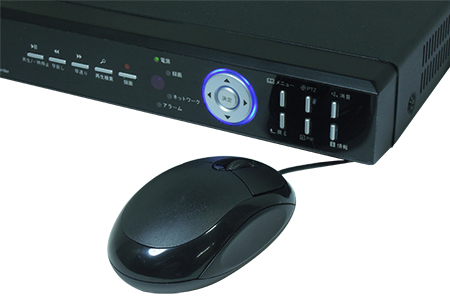

マウス操作による扱いやすいグラフィカルユーザーインターフェイス
YKS-HR04AHDの操作は赤外線リモコン以外にもUSBマウスによる操作が可能です。
操作パネルやリモコンと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。本製品ではマウス操作推奨となっており、マウス操作時の操作性が一番良くなっています。
YKS-HR04AHDは録画解像度、録画フレームレート、録画画質をカメラ毎に細かく設定することができます。これにより重要な監視場所は録画画質を上げ、重要度の低い場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。また、YKS-HR04AHDは動画録画性能に優れており、すべての録画解像度で防犯カメラ4台の録画を行った場合にカメラ1台あたり30fpsのフル動画での動画録画が可能です。

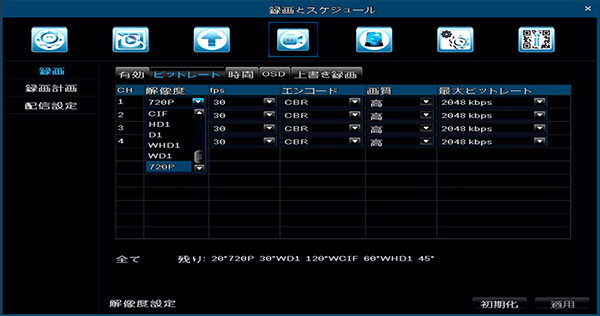

▲録画解像度
■アナログ防犯カメラ録画解像度
[ WD1：960×480 ]
■AHD防犯カメラ録画解像度
[ 720P：1280×720 ]

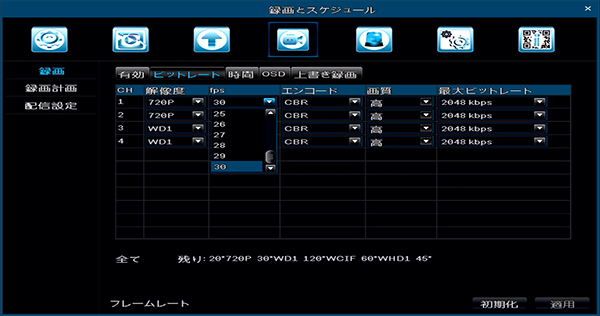

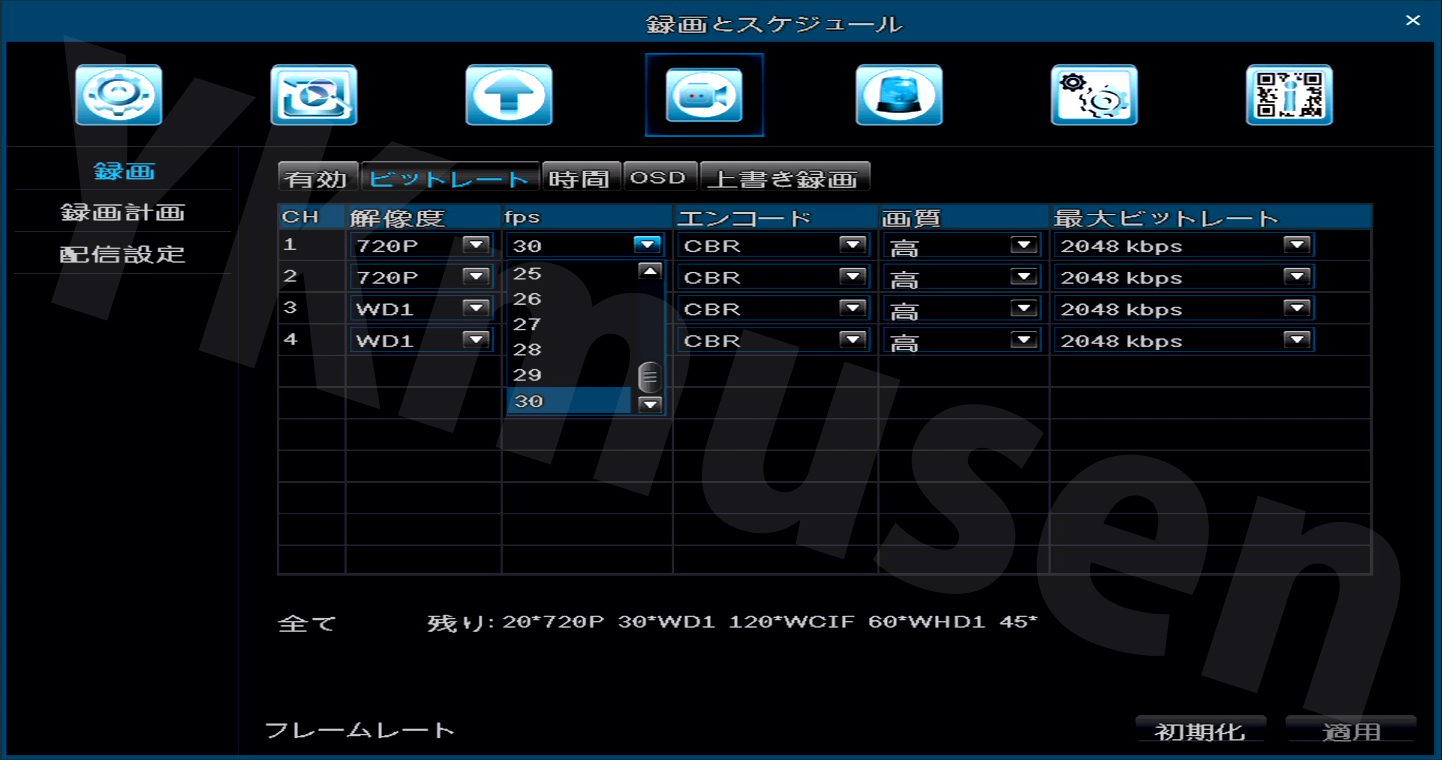

▲録画フレームレート
[ 1～30fps ] まで任意のフレームレートを割り振ることができます。

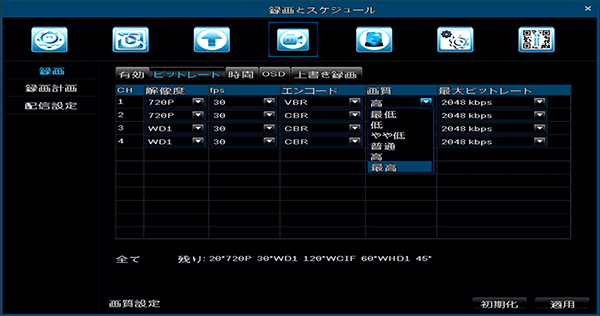

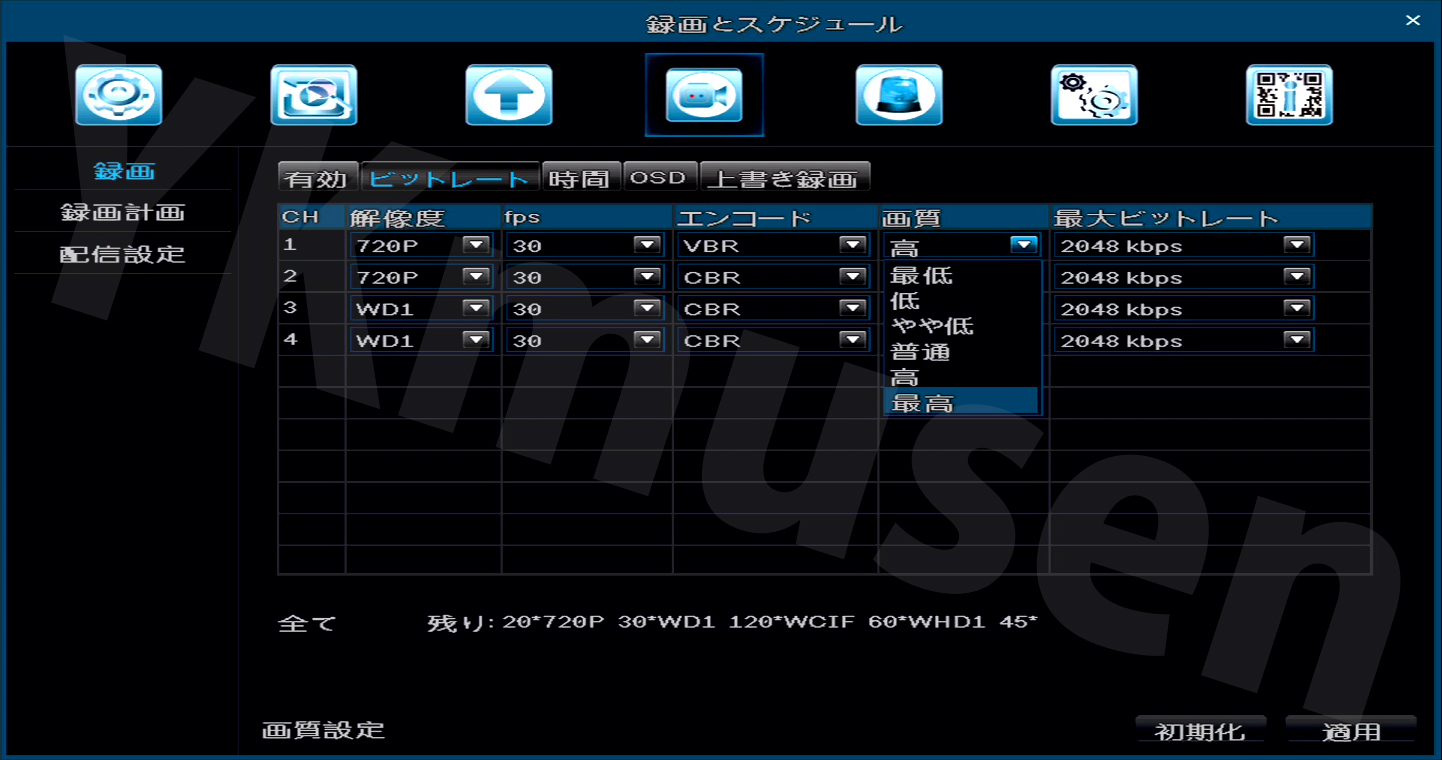

▲録画画質
[ 最低 / 低 / やや低 / 普通 / 高 / 最高（6段階）]
YKS-HR04AHDはモーション(動体)検知録画機能を内蔵しているので、監視画面上に動きがあったときだけの録画が可能です。モーション検知録画機能では、撮影画面上で動きを検知したカメラのみを録画する為、効率の良い録画を行うことができ、再生確認時にも不必要な録画時間を減らすことが出来るので利便性が向上します。
▲モーション検知設定画面
各カメラ毎に検知録画時間の設定や動作の種類、検知エリアの設定が可能です。
検知録画時間は [ 5秒 / 10秒 / 20秒 / 30秒 / 60秒 / 120秒 ] から設定出来ます。
▲モーション検知動作設定画面
モーション検知時のブザー音のオン/オフ、検知したカメラの全画面表示のオン/オフ、
アラーム出力、Eメール送信などの設定ができます。
▲モーション検知エリア設定画面
各カメラ毎にモーション検知エリアを設定できます。
検知エリアは [ 横22×縦15 ] のセル毎に設定ができ、
検知感度は [ 1～8 ] の8段階で調整出来ます。
※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。
YKS-HR04AHDはカレンダーから再生することが可能です。
見たい場面から瞬時に再生でき、再生時の作業効率を大幅に向上させます。
▲カレンダー検索
カレンダーから録画データのある日を指定することで時間軸が表示され、再生したい時間帯を選択すると再生が開始されます。
▲時間検索
再生を開始したい日付時刻を設定することで、瞬時にその日時から再生を開始できます。
▲イベント検索（モーション検知、センサー検知）
日付選択後、イベント検索を行うとイベント発生時間の一覧が表示され、再生を行いたい時間を選択することで瞬時に再生を開始できます。

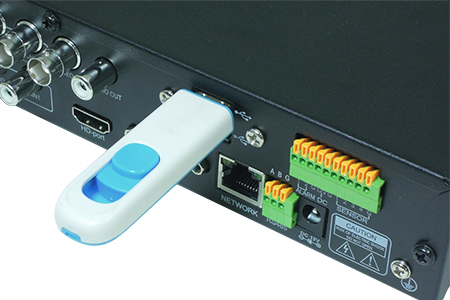

YKS-HR04AHDは録画したデータを簡単にUSBフラッシュメモリーにバックアップすることができます。また、バックアップしたデータは専用ファイル形式で保存するか、AVI形式で保存するかも設定ができ、専用ファイル形式で保存した場合には再生プログラムも添付してバックアップされ、AVI形式で保存した場合にはWindows Media PlayerやGOM PlyerなどのPC動画再生ソフトで手軽に再生することができます。
▲バックアップ画面
バックアップしたい日時を設定してサーチすることで、該当する時間帯に録画されているファイル一覧が表示され、ファイルごとにバックアップできます。
▲バックアップファイル形式の選択が可能
専用ファイル形式でバックアップを行うか、AVI形式などの汎用形式でバックアップするかを選択できます。
▲再生画面からのバックアップ
再生中にバックアップしたい時間を指定して、任意の時間をバックアップすることもできます。
▲AVI形式でバックアップしたファイルをWindows Media Playerで再生
画像のように再生することができます。日付時刻などの必要情報も表示されます。
▲専用ファイル形式でバックアップしたファイルを専用再生ソフトで再生
専用ファイル形式でバックアップを行うと、再生用ソフトも添付してバックアップされます。
こちらのソフトをインストール後、バックアップファイルを読み込むと再生ができます。
※本製品の映像データバックアップ時、ファイル作成日時（更新日時）は9時間前の時間となります。
再生画面上の日時表示は正しい時間表示となります。
YKS-HR04AHDは詳細設定が可能なスケジュール録画機能を搭載しています。スケジュールは常時録画、モーション録画、センサー録画のそれぞれの録画方法毎に設定ができ、曜日毎・1時間単位での設定ができます。また、詳細設定ではより細かな時間設定も可能です。
▲スケジュール録画設定画面
録画計画（常時録画）、モーション録画、センサー録画それぞれにスケジュール設定ができます。スケジュール設定では曜日毎、1時間単位でのスケジュール設定が可能です。
▲スケジュール録画詳細設定画面
各スケジュール録画ではさらに詳細の時間設定が可能です。
詳細設定では1時間単位ではなく、分単位の細かな時間設定ができます。
YKS-HR04AHDはH.264動画配信によるネットワーク機能を搭載しています。
ネットワーク伝送にH.264を採用する事で、M-JPEGやMPEG-4を採用しているモデルと比べて大幅に動画性能が向上し、スムーズで高画質なネットワークライブ監視を実現しました。また、ネットワークを介して遠隔地から、YKS-HR04AHDで録画したデータの再生やバックアップ作業ができる他、YKS-HR04AHDを遠隔で設定することもできます。ネットワーク機能を使用する際はインターネットブラウザ(Internet
Explorer)を使用して遠隔監視を行うことができます。
 |
 |
| ▲ネットワーク設定画面 | ▲DDNS設定画面 |
|
YKS-HR04AHD側でネットワーク設定を行うことでネットワーク経由による遠隔監視が可能になります。 |
|
 |
|
| ▲ネットワークライブ監視画面 ネットワークライブ監視ではH.264によるスムーズなライブ動画による監視を行うことができます。また、YKS-HR04AHD側に音声マイクを取り付けた場合、遠隔地の音声を聴くことができます。ライブ監視画面ではスナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。 |
|
 |
|
| ▲ネットワーク再生画面 ネットワーク再生画面ではカレンダーから日付を選択することで時間軸が表示され、 任意の時間帯から再生、バックアップを行うことができます。 |
|
 |
|
| ▲ネットワーク経由による遠隔設定画面 ネットワーク経由でYKS-HR04AHD本体の設定を変更することができます。 遠隔地から録画スケジュールの変更等も出来るので、定期的に設定を変更したい場合に大変便利です。 |
|
YKS-HR04AHDはメーカーによるダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、
毎月のランニングコストを最小限に抑える事ができます。
※YKS-HR04AHDのDDNSサービスは無償提供の物です
※本DDNSサービスは永久保証のサービスではございません。
予告なくサービスを停止する場合がございますので、予めご了承ください。
YKS-HR04AHDはiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。表示させるチャンネルを選択してそれぞれの映像をモニタリングできます。また、遠隔での再生を行うこともできます。
（左画像が遠隔モニタリング画像、右画像が遠隔再生画像です）

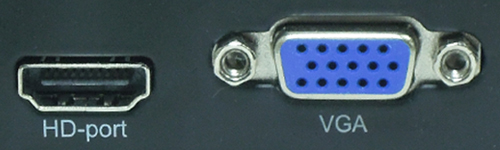

YKS-HR04AHDはHDMIとVGA映像出力端子を備えています。
HDMI出力ではフルHD表示が可能なので、良質な映像で監視することができます。
※本製品はVGA/HDMI出力専用となります。アナログビデオ出力機能は備わっておりません。
YKS-HR04AHDはPELCO-P / PELCO-Dの2つのプロトコルに対応したPTZコントロール機能を搭載しています。対応するPTZカメラを接続することでYKS-HR04AHD経由でPTZコントロールを行うことができます。またネットワーク経由による遠隔PTZコントロールを行うこともできます。
YKS-HR04AHDはカメラ毎に最大12文字までのタイトルを入力することができます。
タイトルは英数字で入力でき、タイトル表示位置も自由に調整できます。
YKS-HR04AHDは各カメラ映像に3か所まで任意のサイズでプライバシーマスクを挿入することが出来ます。プライバシーマスク機能により、プライバシーに配慮した監視録画を行うことができます。
YKS-HR04AHDは停電などが起こった等で電源が落ちても、電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開するので監視用として安心してご使用いただけます。

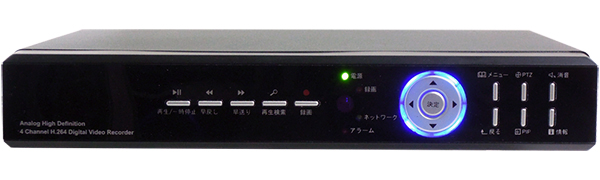

本体前面
本体前面に操作パネルと動作インジケーター、USBポート、赤外線リモコン受光部があります。操作パネルは日本語表示になります。

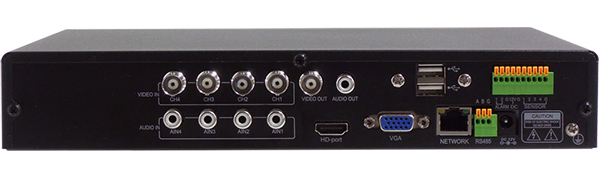

本体背面
本体背面には各端子が備わっています。
|
・映像入力端子×4(BNC-J) ・音声入力端子×4(RCA-J) ・音声出力端子(RCA-J) ・HDMI出力端子 ・VGA出力端子 |
・LANポート ・USBポート×2 ・RS485端子 ・アラーム入出力端子(1-4/GND/COM/O(N.O)) ・DC12V電源入力端子 ・電源 |
※本製品はVGA/HDMI出力専用となります。アナログビデオ出力機能は備わっておりません。
付属品
・ACアダプター/ACコード
・USB光学式マウス
・赤外線リモコン
・HDMI 2mケーブル
・取扱説明書(製品保証2年)
・BNCP-RCAJ×5個(画像非掲載)
AHD/960H対応4ch監視用デジタルレコーダー YKS-HR04AHD のご紹介
YKS-HR04AHDはアナログ防犯カメラとAHD（Analog High Definition）防犯カメラを最大4台まで接続でき、アナログ時は最大960H解像度（928×480）で、AHD時は最大720P解像度（1280×720）で録画することができるアナログ・AHDハイブリッド監視用デジタルレコーダーです。本体は洗練されたGUIを搭載し、高い機能性と優れた操作性を実現しました。また、コンパクトな筐体に仕上がっているので設置場所を選ばずスマートに設置することができます。
具体的な録画性能として、動画圧縮方式にH.264を採用することで、録画画質の向上と録画データ容量の軽減を可能にし、AHD防犯カメラや52万画素防犯カメラの映像を高画質で長時間の録画を実現しました。対応する最大録画解像度はAHD防犯カメラでは720P（1280×720）、アナログ防犯カメラでは960H（928×480）に対応し、録画フレームレートは、どの録画解像度でもカメラ毎に最大で30fpsでの録画が可能な為、防犯カメラ4台の映像をすべてフル動画で録画することができます。また、カメラ毎に録画フレームレートを細かく割り振ることができるので、動画性能を重視した録画や録画フレームレートを抑えて録画期間を重視した録画にするなど、必要条件に合わせた最適な録画を行うことができます。
機能面では、優れたGUIを搭載することで、見やすい日本語表示を実現し、多彩な機能を分かり易く操作・設定することができます。
録画モードは手動録画、スケジュール録画、モーション録画、アラーム録画の4つの録画モードを搭載します。モーション録画時のモーション検知機能はカメラ毎に細かなエリア設定が可能なので設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。また、感度調整も8段階で調整が出来る為、誤動作を減らしたモーション検知録画を行うことができます。さらに、モーション検知が上手く働かない環境では、人感センサーやマグネットスイッチなどを用いたアラーム録画にも対応します。この他、専用ファイル形式及びAVI形式で任意の時間をバックアップできるUSBバックアップ機能やプライバシーに配慮した録画を行うことができるプライバシーマスク機能、最大4入力までの音声記録に対応するなど、様々な機能を搭載しています。
次に、遠隔監視機能ではブロードバンド環境と固定IPアドレス又は本製品に提供されているフリーのDDNSサービスを利用することでネットワーク経由による監視が可能になります。ネットワーク監視はIE等のブラウザで行い、遠隔監視時にはライブ監視を始め、録画データの再生、バックアップ、本体の各設定を遠隔で行うことができます。また、YKS-HR04AHD側に音声マイクを接続している場合は周囲の音声を聴くことができます。
ネットワーク再生ではカレンダーから再生を行いたい日付を選ぶと時間軸が表示され、時間軸から再生したい時間帯を選んで再生を開始します。また、USB同様にバックアップ作業も行うことができるので、遠隔地から映像データのバックアップを容易に行うことも出来ます。遠隔での設定は録画設定やスケジュール設定、モーション検知エリアの設定等、本体と同様の設定を行うことができるので遠隔から設定変更を行うようなケースが想定される場合でもご活用いただくことができる機能です。
この他、専用アプリをダウンロードすることでスマートフォンからのモニタリング及び再生にも対応します。
このようにYKS-HR04AHDは監視用デジタルレコーダーとして必要とされる機能を完備し、高解像度録画と優れた動画録画性能を備え、コストパフォーマンスにも優れたハイスペック・ローコストのアナログ・AHDハイブリッド監視用デジタルレコーダーです。
アナログ防犯カメラの録画機器として非常に高い性能を備え、将来的にHD画質で録画ができるAHD防犯カメラの録画機器としてもご使用いただける為、現状ではまだアナログ防犯カメラを使用しつつ、将来的にはAHD防犯カメラへの移行をお考えの場合に大変お奨めの監視用デジタルレコーダーです。
AHD/960H対応4ch監視用デジタルレコーダー YKS-HR04AHD 録画時間の目安
| 録画解像度 | 録画フレームレート | 画質 | 録画時間(単位：時間) |
| 720P | 30-24 | 最高 | 292 |
| 高 | 366 | ||
| 標準 | 488 | ||
| 低 | 732 | ||
| 最低 | 1462 | ||
| 23-18 | 最高 | 366 | |
| 高 | 456 | ||
| 標準 | 608 | ||
| 低 | 914 | ||
| 最低 | 1828 | ||
| 17-12 | 最高 | 456 | |
| 高 | 570 | ||
| 標準 | 760 | ||
| 低 | 1142 | ||
| 最低 | 2284 | ||
| 11-6 | 最高 | 570 | |
| 高 | 712 | ||
| 標準 | 952 | ||
| 低 | 1428 | ||
| 最低 | 2856 | ||
| 5-1 | 最高 | 892 | |
| 高 | 1114 | ||
| 標準 | 1486 | ||
| 低 | 2230 | ||
| 最低 | 4462 | ||
| 録画解像度 | 録画フレームレート | 画質 | 録画時間(単位：時間) |
| 960H | 30-24 | 最高 | 585 |
| 高 | 731 | ||
| 標準 | 975 | ||
| 低 | 1462 | ||
| 最低 | 2925 | ||
| 23-18 | 最高 | 731 | |
| 高 | 914 | ||
| 標準 | 1219 | ||
| 低 | 1828 | ||
| 最低 | 3656 | ||
| 17-12 | 最高 | 936 | |
| 高 | 1170 | ||
| 標準 | 1560 | ||
| 低 | 2339 | ||
| 最低 | 4680 | ||
| 11-6 | 最高 | 1755 | |
| 高 | 2193 | ||
| 標準 | 2925 | ||
| 低 | 4386 | ||
| 最低 | 8775 | ||
| 5-1 | 最高 | 3510 | |
| 高 | 4386 | ||
| 標準 | 5850 | ||
| 低 | 8772 | ||
| 最低 | 17550 |
※録画時間目安表の録画時間はあくまでも目安です。
動きの多い映像や色の種類が多い映像の録画等、映像の状態により録画時間が極端に短くなることがあります。
※上記録画時間は2TB HDDで4CH同時録画を行った場合の録画時間目安です。
カメラの台数が1台、2台、3台の場合はさらに長時間の録画が可能です。
AHD/960H対応4ch監視用デジタルレコーダー YKS-HR04AHD 製品仕様
| OS | エンデベッドLinux | |
| 映像 | 映像圧縮方式 | H.264 |
| 映像入力 | アナログ/AHD 合計4入力(BNC-J) |
|
| 映像出力 | HDMI出力 1920×1080 VGA出力 800×600 / 1024×768 / 1280×1024 / 1336×768 1440×900 / 1280×720 / 1280×800 ※アナログビデオ出力（CVBS）は備わっておりません。 |
|
| 表示フレームレート | 解像度720P時 30fps(フル動画) ※720p解像度で4台録画をした場合、 再生時は選択した1画面がフル動画となり、 他の3画面は表示フレームレートが落ちます。 |
|
| ビットレート | 256～2048kbps | |
| 分割画面 | 1画面 / 4分割画面 | |
| 音声 | 音声圧縮方式 | ADPCM |
| 音声入力 | 4入力(RCA-J) | |
| 音声出力 | 1出力(BNC-J) | |
| ビットレート | 16kbps | |
| 録画 | 録画モード | 手動録画 / スケジュール録画 / 動体検知録画 / アラーム録画 |
| 録画解像度 | 720P(1280×720) ※AHDカメラのみ WD1(928×480) ※960H解像度 ※アナログカメラ（CVBS）の録画はWD1固定となります。 |
|
| 録画画質 | 最低 / 低 / やや低 / 普通 / 高 / 最高 | |
| 録画フレームレート | 1-30fps/カメラ毎 合計120fpsのフル動画録画可 | |
| 録画再生 | 全チャンネル同時再生可能 | |
| 録画バックアップ | USB / ネットワーク経由によるバックアップ ※専用ファイル形式又はAVI形式 |
|
| ネットワーク | ネットワークコントロール | ブラウザ (日本語) による閲覧 ※Windows XP以上 / Mac OSは非対応 リアルタイム映像確認 / 再生 / パソコンへバックアップ 設定変更 / PTZコントロール |
| ライブ表示解像度 | 720P / CIF / 最大7fps | |
| 対応ネットワーク | RJ-45 10/100M Ethernet | |
| DDNS | フリーDDNSサービス付 | |
| プロトコル | TCP/IP / PPPoE / DHCP | |
| Eメール送信機能 | 動体検知時 / アラーム信号入力時 /ビデオロス時 | |
| 対応スマートフォン | iPhone / Android | |
| 機能 | スケジュール録画 | 各チャンネル毎に曜日・時間指定での録画設定が可能 |
| 動体検知録画 | 録画時間：5秒 / 10秒 / 20秒 / 30秒 / 60秒 / 120秒 検知感度：1～8 検知エリア：横22×縦15から設定可能 |
|
| 再生操作 | 再生 早送り（2倍 / 4倍 / 8倍 / 16倍） 早戻し（8倍 / 16倍 / 32倍） 一時停止 スロー再生（1/2、1/4倍速） デジタルズーム |
|
| PTZコントロール | 使用可能 | |
| PTZプロトコル | PELCO-D / PELCO-P | |
| 事前録画時間 | 5秒 / 10秒 / 15秒 / 20秒 / 25秒 / 30秒 | |
| プライバシーマスク | 各カメラ毎に3エリアまで可能 | |
| カメラタイトル | 12文字まで（英数字） | |
| HDD | SATA 高耐久 2TB HDD 搭載 ※最大4TBまで対応 |
|
| 操作インターフェイス | 本体操作パネル / 赤外線リモコン / USBマウス | |
| USBインターフェイス | USB2.0 ×2 (USBフラッシュメモリー / USBマウス用) | |
| 使用言語 | 日本語 / 他多国語対応 | |
| 動作温度 | 0～40度 | |
| 電源 | DC12V 3A (最大20W) | |
| 寸法(mm) | 275(W)×230(D)×50(H) | |
| 重量 | 約940g（HDD未搭載状態） | |
| 同梱内容 | YKS-HR04AHD本体 HDMI 2mケーブル ACアダプター/ACコード 赤外線リモコン USB光学式マウス BNCP-RCAJ×4個 取扱説明書(製品保証2年) |
|
※製品の品質改善の為、予告なく仕様が変更となる場合がございます。
