フルHD AHDマルチビュードーム型防犯カメラ YKS-DMWI1123AHDの製品詳細

フルHD AHDマルチビュードーム型防犯カメラ YKS-DMWI1123AHD

フルHDカメラ3台搭載 AHD
マルチビュードーム型防犯カメラ

1台で多方位を監視できるマルチビュー防犯カメラ

型番:YKS-DMWI1123AHD

※販売終了しました。ありがとうございます。

フルHD AHDマルチビュードーム型防犯カメラ YKS-DMWI1123AHD 主な機能と特徴

1920×1080解像度フルHD画質での監視を手軽に実現

YKS-DMWI1123AHDは監視映像を手軽にフルHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムのドーム型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

2メガピクセルカメラ3台を搭載したマルチビューカメラ

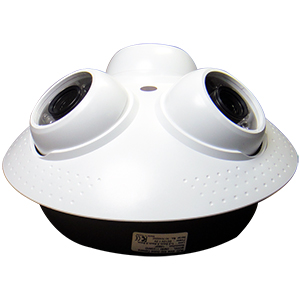

YKS-DMWI1123AHD 2メガピクセルカメラ3台搭載のマルチビュー防犯カメラ

YKS-DMWI1123AHDは総画素数223万画素の2メガピクセルCMOSイメージセンサーを内蔵したカメラを3台搭載したマルチビュータイプの防犯カメラです。YKS-DMWI1123AHDを1台設置することで多方位を監視することができ、死角を抑えた抜け目のない監視を実現します。

YKS-DMWI1123AHD カメラは毎に細かな撮影方向の調整が可能

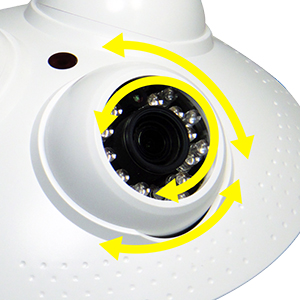

▲カメラは水平・垂直・レンズ部分が稼働する為、カメラ毎に細かな撮影向き調整が可能です。

赤外線投光器搭載

YKS-DMWI1123AHD 赤外線投光器搭載

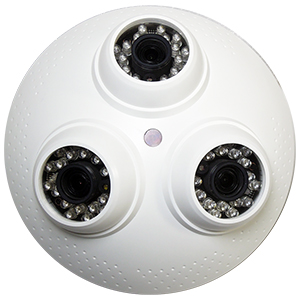

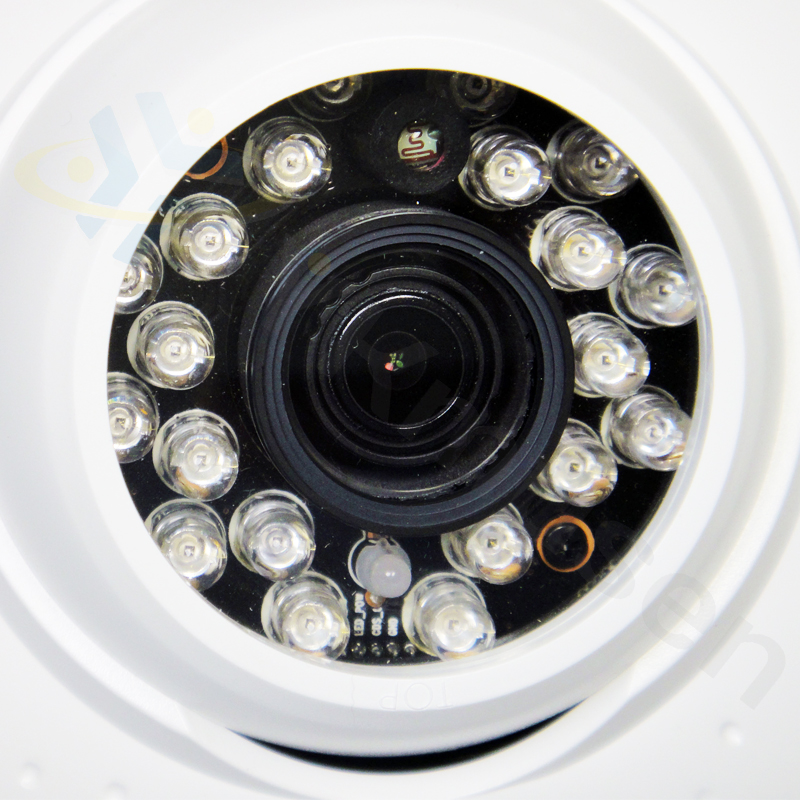

YKS-DMWI1123AHDはカメラのレンズ周囲に赤外線LEDを20個搭載しています。
これにより暗闇でも赤外線照射による暗視撮影を行うことができます。
また、動作インジケーターを備えており、カメラが稼働していることをアピールします。

※照射距離は5m程度となります。
※850nm仕様の為、赤外線LED発光部分はぼんやり赤く光ります。
※スマートIR機能により中心部分は明るく、端の部分は暗めとなります。

9つのパターンで画面表示が可能

YKS-DMWI1123AHD 9つのパターンで画面表示が可能

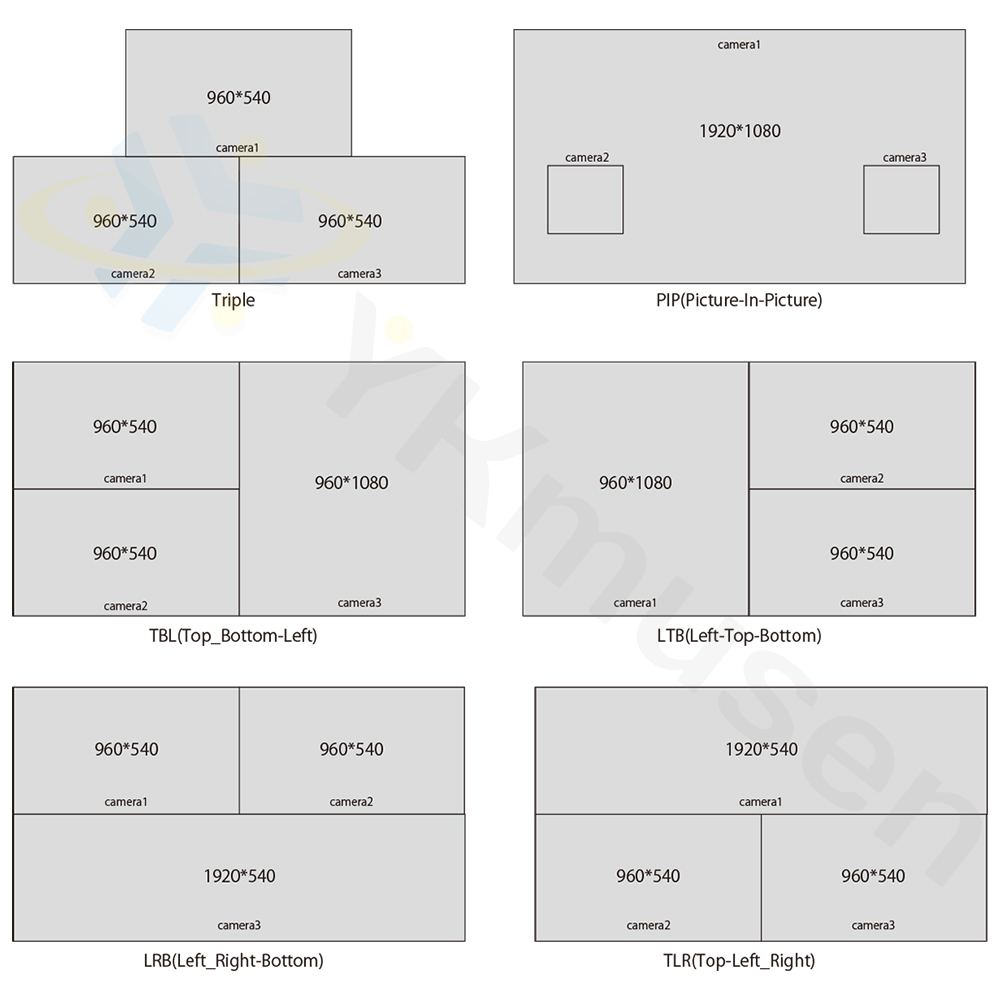

YKS-DMWI1123AHDは各単画面やPIP、上画像の3分割表示など合計9パターンでの画面表示が可能です。表示パターンは下画像の6パターンと各単画面の表示となり、画面表示は付属の赤外線リモコンを使用して簡単に切り替えが可能です。

※カメラ側に赤外線リモコンを向けて操作する必要があります。

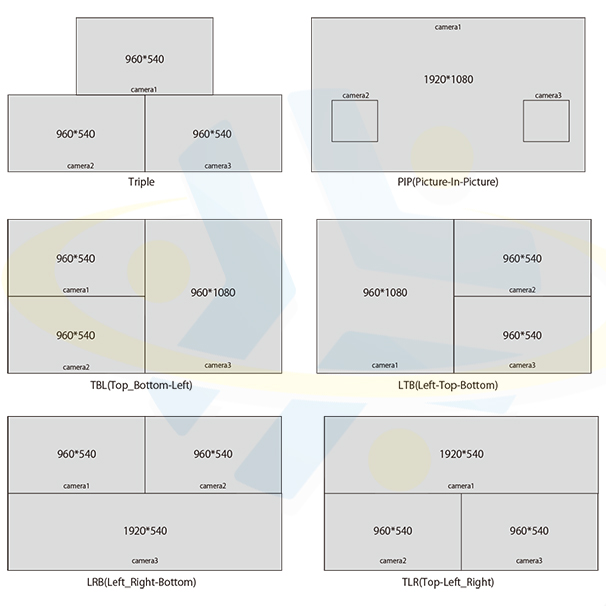

YKS-DMWI1123AHD 画面表示パターン

※本製品は映像比を圧縮しての表示は行いません。
その為、TBLの960×1080表示時、LTBの960×1080表示時はカメラ映像の左右一部が、
LRBの1920×540表示時、TLRの1920×540表示時はカメラ映像の上下一部の映像が表示されません。

OSD機能搭載

YKS-DMWI1123AHD OSD機能搭載

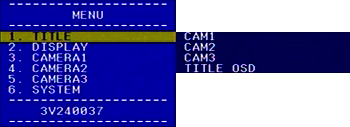

YKS-DMWI1123AHDは付属の赤外線リモコンを使用してOSD(オンスクリーンディスプレイ)機能による設定を行うことができます。こちらの設定では各カメラのカメラタイトル、明るさ、コントラスト等の画質調整を始め、どのカメラをどの画面に表示させるかの設定が可能です。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-DMWI1123AHDはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。

※デジタルスローシャッターは常時ONになり、感度倍率の調整は出来ません。

D-WDR機能搭載

YKS-DMWI1123AHDはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

YKS-DMWI1123AHD D-WDR機能OFF YKS-DMWI1123AHD D-WDR機能ON

▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

本体底面

YKS-DMWI1123AHD 本体底面

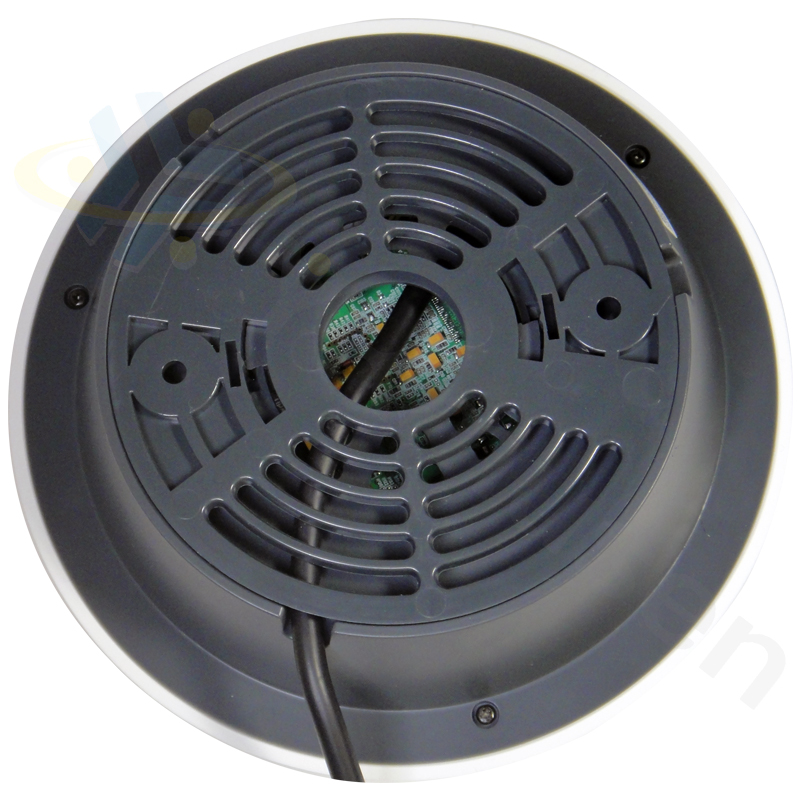

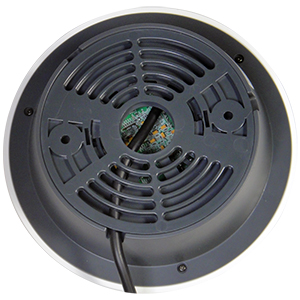

YKS-DMWI1123AHDの底面はベースと分離ができる設計となっています。
ベースには2所ネジ穴があり、2点留めで固定します。ベースと底面をはめ込んで固定できます。また、ケーブルは底面に3か所ケーブル通し穴用の凹みがあり、側面からケーブル出力ができます。

接続部分

YKS-DMWI1123AHD 接続部分

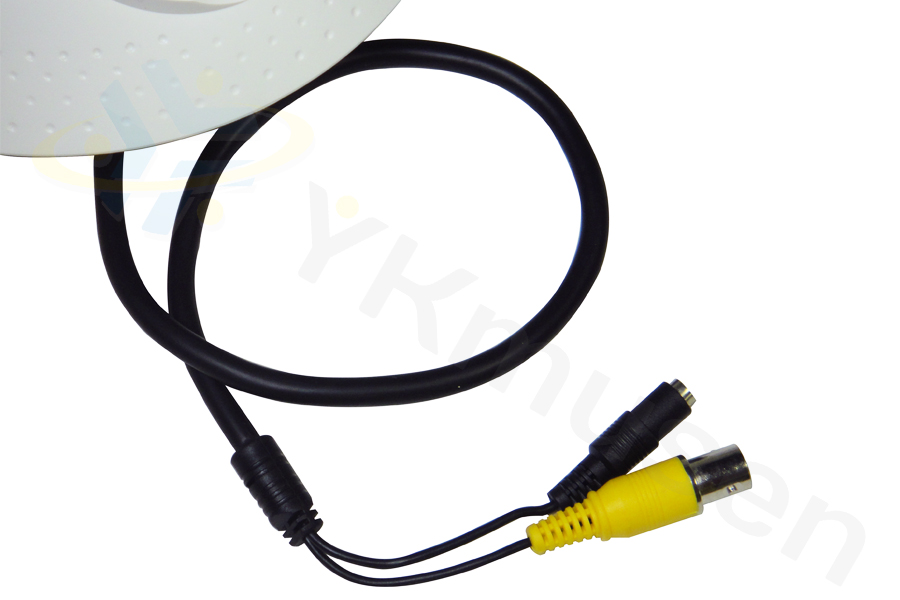

本体背面からケーブルが出力されます。ケーブル長はコネクタ先端まで約52cmで、末尾で電源入力端子と映像出力端子(BNC)に分岐します。

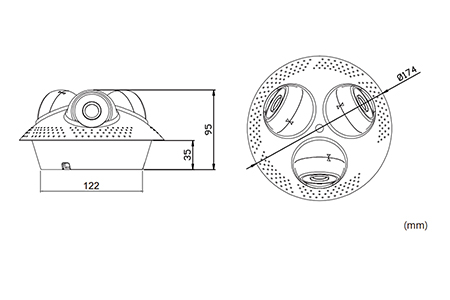

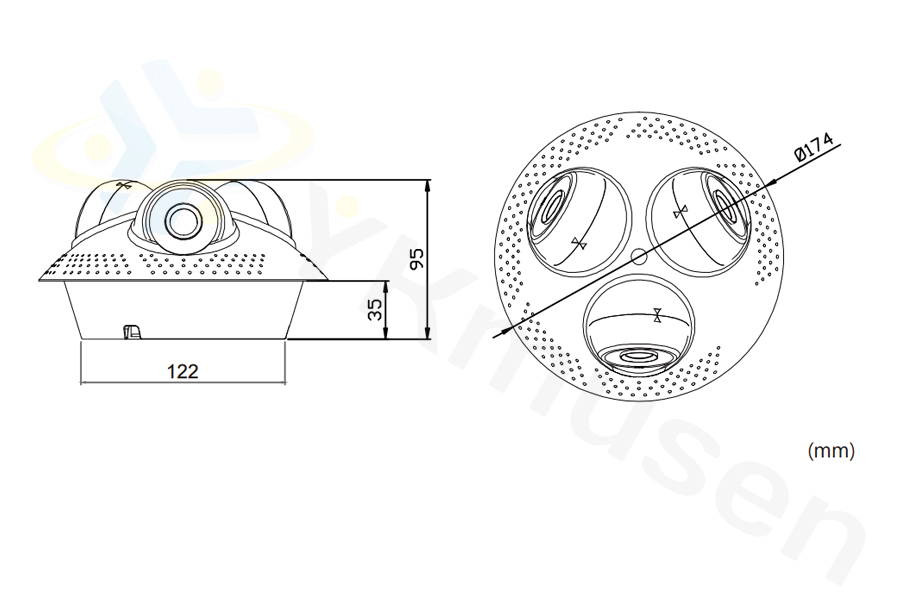

YKS-DMWI1123AHD 本体寸法図

YKS-DMWI1123AHD 本体寸法図

YKS-DMWI1123AHDで撮影した実際の画像

YKS-DMWI1123AHDで実際に2パターンと暗視撮影をした静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

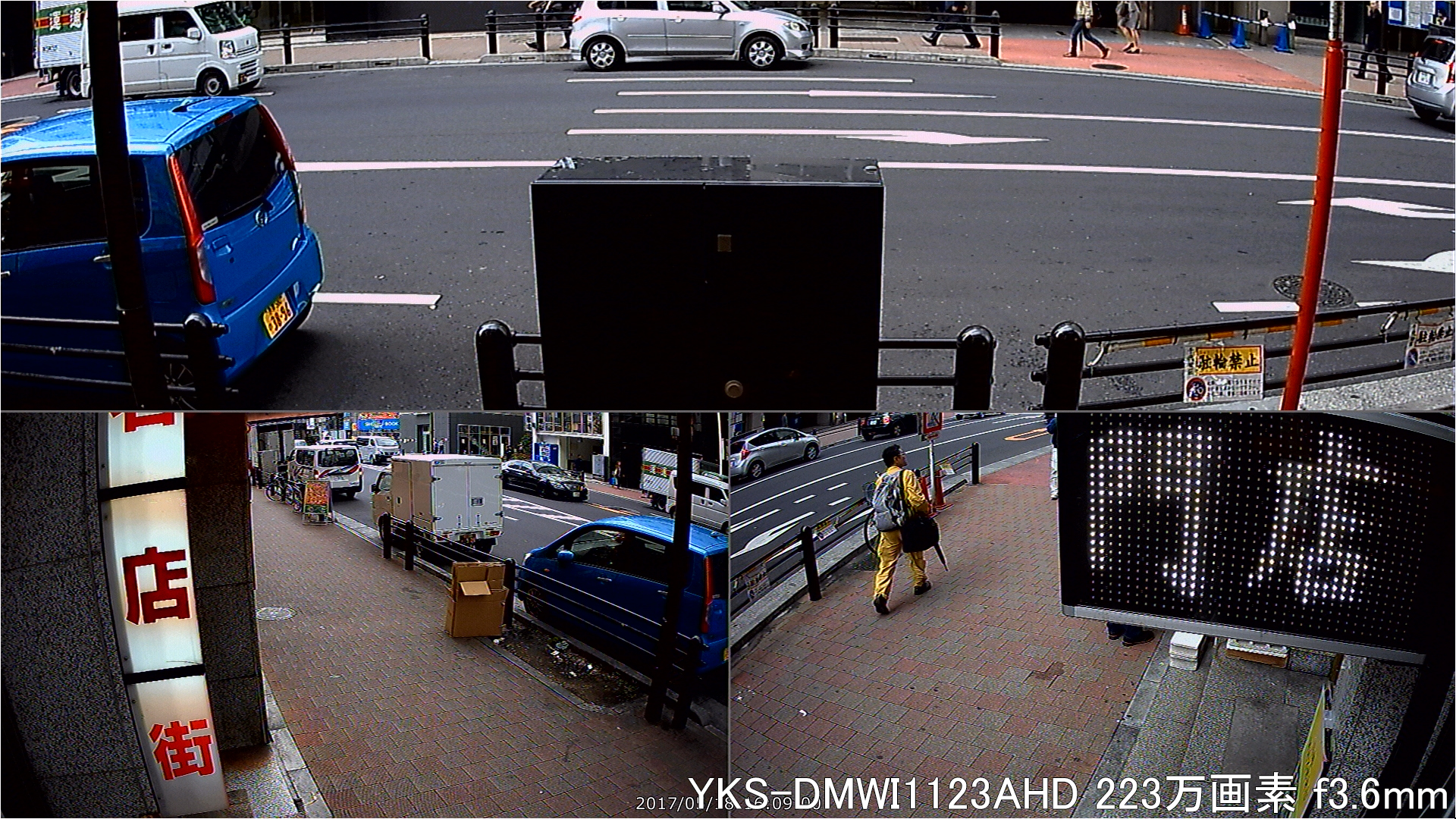

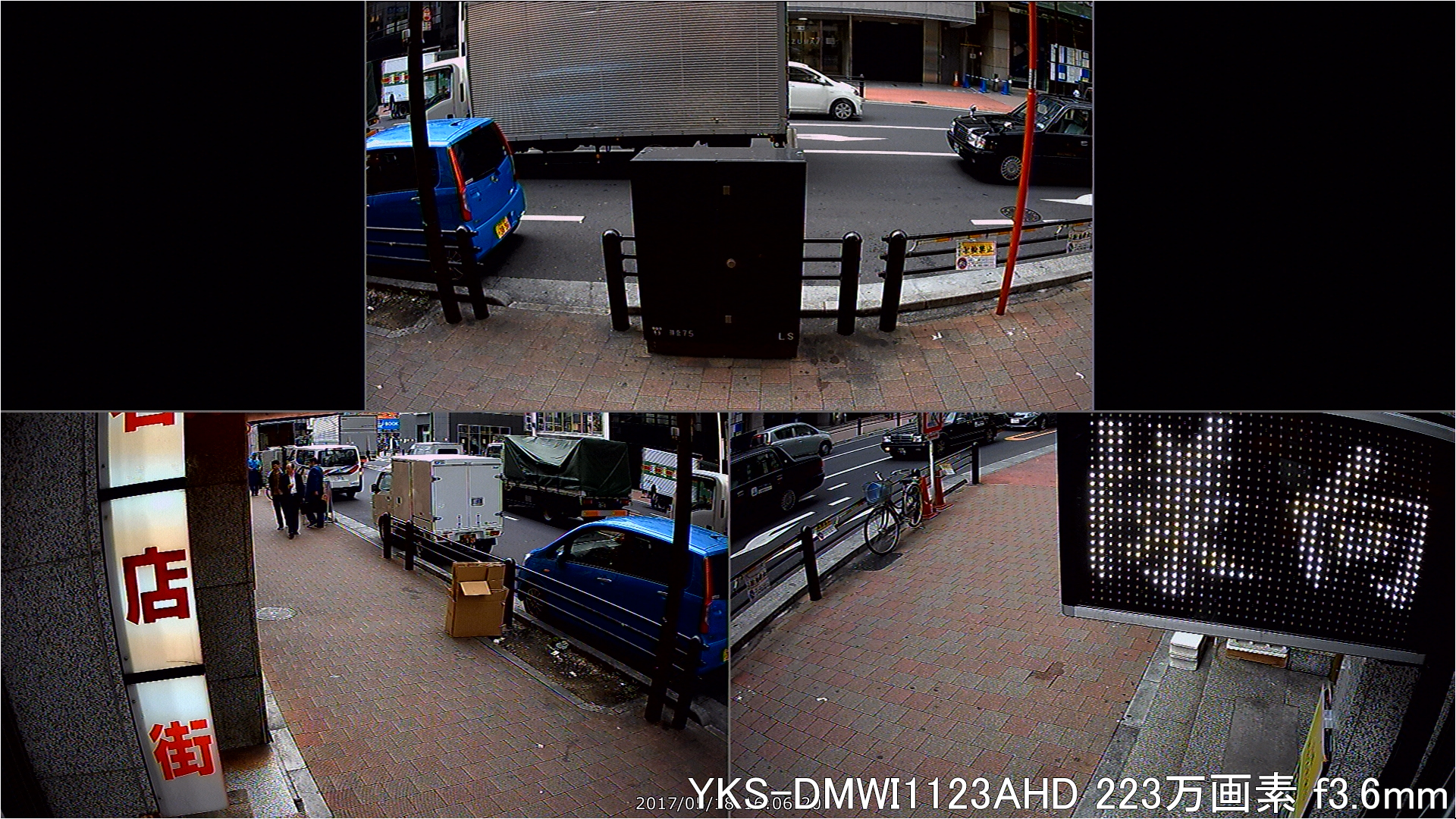

 Triple画面表示にて事務所前を撮影
YKS-DMWI1123AHD Triple画面表示にて撮影 (画像をクリックすると原寸の画像を表示します)
Triple画面表示にて事務所前を撮影しました。200万画素オーバーのカメラでの撮影となる為、画質は大変良く、レコーダー側でのデジタルズームをすることでさらに長所を伸ばせる印象があります。
 TLR画面表示にて事務所前を撮影
YKS-DMWI1123AHD TLR画面表示にて事務所前を撮影	 (画像をクリックすると原寸の画像を表示します)
TLR画面表示にて事務所前を撮影しました。Triple画面表示と異なり、上側のカメラ映像を横に引き伸ばした撮影になります。横方向を広く見たい場合に適した画面表示になります。

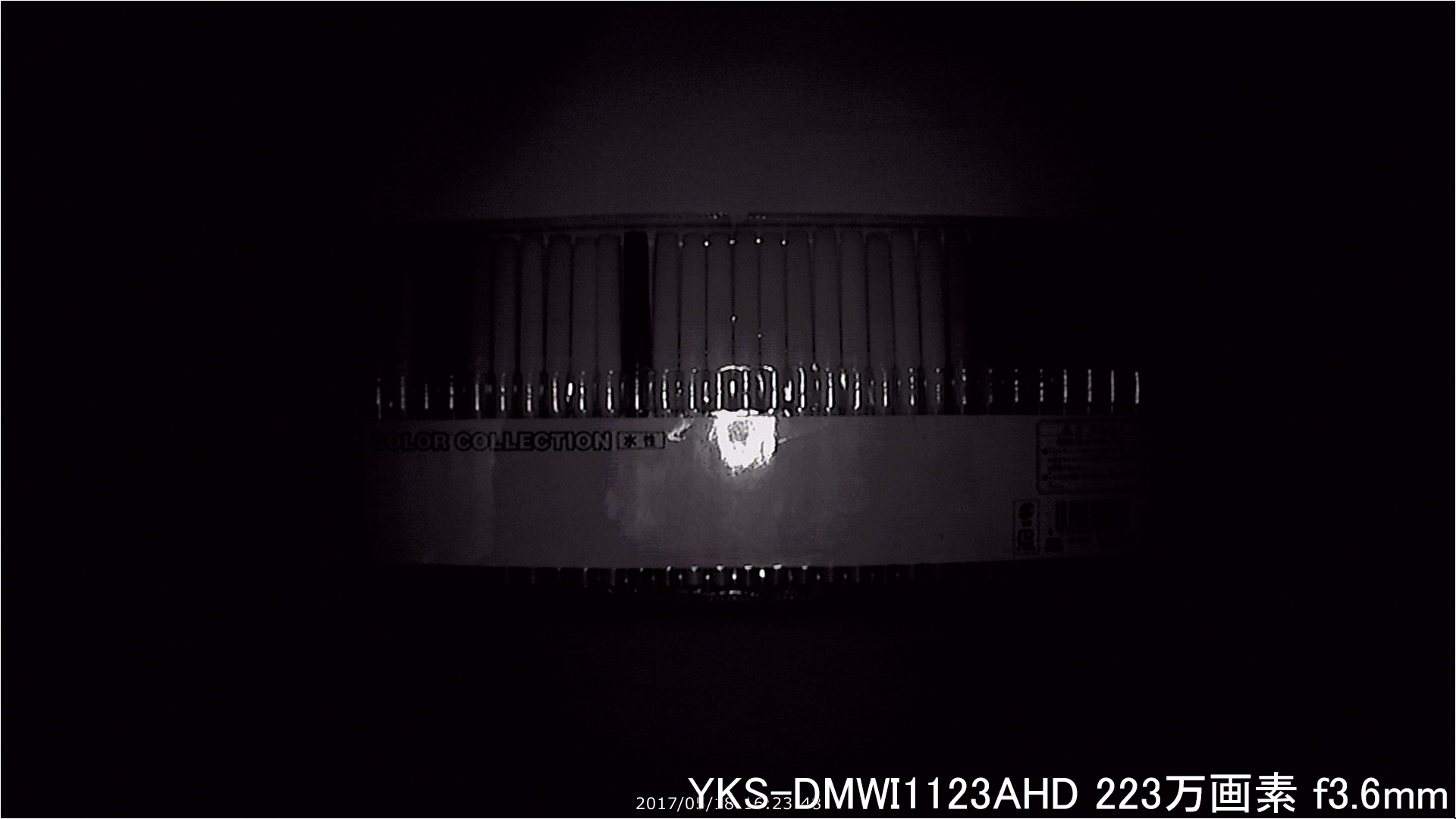

 カメラから約40cm離れた被写体を暗視撮影
YKS-DMWI1123AHD カメラから約40cm離れた被写体を暗視撮影 (画像をクリックすると原寸の画像を表示します)
単画面表示にてカメラ1台分の映像を出力させ、暗視撮影を行いました。赤外線LEDを搭載しているので真っ暗闇での撮影も可能ですが、近距離ではスマートIR機能が効きすぎてしまい、中心部分しか明るくなりませんでした。ただ、5m程度離れた場合、暗視撮影が出来ましたが、赤外線の効きは一般的な赤外線投光器搭載型のカメラと比べると弱めの印象です。

フルHD AHDマルチビュードーム型防犯カメラ YKS-DMWI1123AHD のご紹介

YKS-DMWI1123AHDはAHD2.0フルHD小型カメラを3台搭載し、多方位の同時監視を可能にしたマルチビュータイプのドーム型カメラです。
直径174mm×H95mmのドーム筐体に223万画素CMOSイメージセンサーを採用したフルHD小型カメラを3台搭載し、それぞれのカメラで3方位を同時監視します。また、各カメラには赤外線投光器を搭載することで照明を落とす環境下でも赤外線照射範囲内であれば暗視撮影が可能になります。
映像は3台分をマルチ画面構成にて出力する為、一つの映像出力でカメラ3台分の映像表示を行うことができます。(※各映像を個別に出力することはできません)YKS-DMWI1123AHDはその特性上、T字路の監視やカメラ1台で多方面を監視したい場合に活躍が期待できます。

搭載する3台のカメラは223万画素1/2.9インチの2メガピクセルCMOSイメージセンサーを採用し、コンパクトながら色合いが良く、良質なフルHD画質での撮影を実現しました。レンズは標準的なf3.6mmレンズを搭載し、カメラ1台あたり水平75°×垂直55°の広範囲撮影が可能です。また、それぞれのカメラは水平、垂直方向とカメラ部分の回転が可能な為、カメラ毎に設置環境に合わせた最適な撮影方向の調整を行うことができます。
撮影能力についてですが、YKS-DMWI1123AHDはカメラ毎のOSD設定などには対応しておらず、基本的には小型カメラ等で見受けられる自動補正タイプのカメラとなり、D-WDRなども初期状態で働く仕様となります。
また、夜間監視用の機能として、ICR機構のデイナイト機能と赤外線投光器を搭載し、夜間や低照度下では赤外線照射による暗視撮影を行うことができます。赤外線照射距離は約5m程度となりますので、広範囲の暗視撮影は出来ませんが、近距離であれば真っ暗闇での撮影にも対応します。

次に、マルチビュー機能ですが、マルチビュー画面は単画面表示を含めると合計9パターンの画面表示方法が可能です。設置の際、どの部分を重点的に監視したいかで、画面表示方法を変えることができます。
また、YKS-DMWI1123AHDは上記の通りカメラ機能用のOSDは非搭載ですが、マルチビュー設定用のOSD機能を搭載しています。こちらのOSD機能では各カメラの画面配置の設定やタイトル名の編集(英数字)、映像調整(明るさやコントラスト)を行うことができます。OSD操作は付属の赤外線リモコンを使用してカメラ側で行う必要があり、画面表示モードの切り替え等もカメラ側に赤外線リモコンを持って行き、設定する必要があります。その為、カメラ設置時に各調整を済ませ、画面モードも決めておき、それを録画機器で録画したりモニタリングするイメージとなります。

このようにYKS-DMWI1123AHDはカメラ1台で3方向を同時に監視できる特殊な用途に対応したマルチビュータイプの防犯カメラとなります。各映像はマルチビュー画面として統合される為、各カメラの映像出力を個別に出力することはできませんが、AHD2.0方式のフルHD出力によりカメラ3台の映像を従来のアナログカメラ以上の高画質映像で表示することができます。防犯カメラ1台で多方向を監視したい場合に適しており、コーナー部分に設置して死角を無くした監視を行いたい場合や複数方向を一括で監視したい場合などにご活用いただくことができます。屋内設置モデルとなる為、店舗や事務所、マンション、ビルなどの屋内環境で多方位監視を行いたい場合にお奨めのフルHD防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
AHD防犯・監視カメラは通常のアナログビデオ入力には接続することはできません。映像のモニタリングを始め、画角調整や各設定を行うにはAHD監視用デジタルレコーダーからの映像出力により行うこととなりますので、必ずAHD監視用デジタルレコーダーと組み合わせてご使用ください。
また、YKS-DMWI1123AHDはフルHD対応のAHD2.0モデルとなりますので、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

※AHD防犯・監視カメラの録画するには※
YKS-DMWI1123AHDはフルHD対応のAHD2.0モデルとなります。
AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

フルHD AHDマルチビュードーム型防犯カメラ YKS-DMWI1123AHD 製品仕様

イメージセンサー 1/2.9インチ 2.23Mega Pixels CMOS
総画素数 2010(H)×1108(V)×3ユニット
有効画素数 1944(H)×1092(V)×3ユニット
走査方式 プログレッシブスキャン方式
映像出力 AHD2.0(フルHD映像出力)※カメラ3台の映像をマルチビュー統合出力
最低被写体照度 0.1Lux / F2.0
レンズ f3.6mm/F2.0
水平画角約75°×垂直画角約55°
※1ユニットあたり
デイ&ナイト 自動
電子シャッター 自動
ホワイトバランス 自動
赤外線投光器 カメラ毎に20LEDを搭載
赤外線照射距離:約5m程度
赤外線波長:850nm(LED発光部分がぼんやり赤く光ります)
D-WDR ON
画面モード 各カメラ単画面 / 3分割表示5パターン / PIP / シーケンシャル(1~10秒)
OSD機能 〇表示言語
英語
〇設定項目
画面配置設定、カメラタイトル、カメラ映像調整(明るさ/コントラスト)等
電源 DC12V / 最大600mA
動作温度 -10℃~+50℃
外形寸法 直径174×H95(mm)
重量 約570g
同梱内容 YKS-DMWI1123AHD カメラ本体
取付ネジ一式
DC12V-ACアダプター
赤外線リモコン
英語表記取扱説明書・保証書(保証期間1年)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。
