フルHD超高感度AHD防雨型赤外線搭載VFレンズ内蔵防犯カメラ YKS-AST2400BIHDの製品詳細

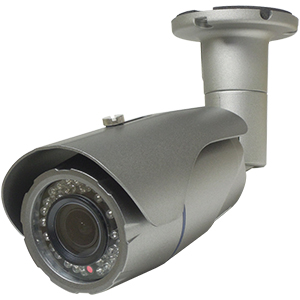

フルHD超高感度AHD防雨型赤外線搭載VFレンズ内蔵防犯カメラ YKS-AST2400BIHD

フルHD超高感度AHD防雨型赤外線搭載
バリフォーカルレンズ内蔵防犯カメラ

SONY STARVIS CMOS搭載!超高感度防犯カメラ!

型番:YKS-AST2400BIHD

※販売終了しました。ありがとうございます。

フルHD超高感度AHD防雨型赤外線搭載VFレンズ内蔵防犯カメラ YKS-AST2400BIHD 主な機能と特徴

1920×1080解像度フルHD画質での監視を手軽に実現

YKS-AST2400BIHDは監視映像を手軽にフルHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムの屋外用バレット型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

高精細&超高感度 SONY STRAVIS CMOSイメージセンサー搭載

YKS-AST2400BIHDはセキュリティカメラ・産業機器向けに開発されたSONY製高感度・高ダイナミックレンジ裏面照射型CMOSイメージセンサー STARVIS CMOS を搭載した超高感度仕様のバレット型AHD防犯カメラです。200万画素オーバーの画素数を余すことなく発揮したフルハイビジョン映像(Full HD/1920×1080P)を実現し、フルハイビジョンによる高精細な監視映像を提供します。

SONY STARVIS CMOSイメージセンサー
STARVISは,ソニー (株) の商標です。STARVIS (スタービス) は,1µm2あたり,2000mV以上 (カラー品,706cd/m2光源撮像時,F5.6,1s蓄積換算) の感度を有し, 可視光領域に加え近赤外領域までの高画質を実現した,監視カメラ用途CMOSイメージセンサ用裏面照射型画素技術です。

最低被写体照度0.00009Luxの超高感度撮影を実現

YKS-AST2400BIHDは高感度・高ダイナミックレンジ裏面照射型CMOSイメージセンサー SONY STARVIS CMOSイメージセンサーを搭載することで、最低被写体照度0.03Lux(カラー時)の高感度撮影を可能にしました。さらに電子感度アップ機能(DSS機能)を利用することで、最低被写体照度0.00009Luxという驚異的な低照度撮影が可能です。(32倍時)また、赤外線投光器を内蔵し、0Luxの完全暗闇での撮影にも対応。低照度、暗視撮影時に高いポテンシャルを発揮します。

メガピクセル対応 f2.8-12mm バリフォーカル・オートアイリスレンズ搭載

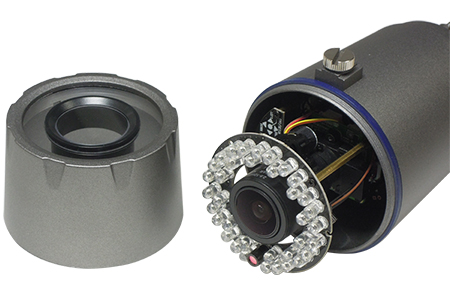

YKS-AST2400BIHD 前面カバー部分

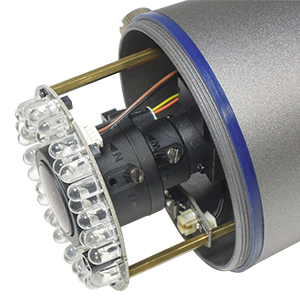

YKS-AST2400BIHD バリフォーカル・オートアイリスレンズ搭載

YKS-AST2400BIHDは2メガピクセル対応バリフォーカル・オートアイリスレンズを搭載しています。バリフォーカル機能により焦点距離f2.8-12mmの間で調整ができ、設置環境に合わせたレンズ調整(画角調整)が可能です。また、レンズはオートアイリス(自動絞り)機能を搭載している為、最適な光量に調節ができ、常に最適な明るさで撮影ができます。レンズ調整は本体前面部のカバーを取り外することで、レンズ調整用のバーで調整ができます。

True Day&Night 機能搭載

YKS-AST2400BIHDはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

YKS-AST2400BIHD デイモード(カラー映像)YKS-AST2400BIHD ナイトモード(白黒映像)

赤外線投光器内蔵

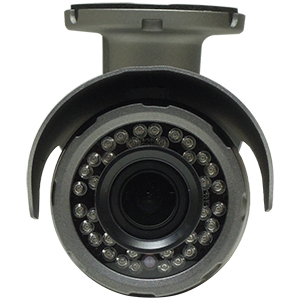

YKS-AST2400BIHD 赤外線投光器内蔵

YKS-AST2400BIHDは本体前面部に36個の赤外線LEDを搭載しています。
赤外線照射距離は最大30mの強力照射を行うことができ、夜間、明かりの無い場所でも赤外線照射内であれば明るく撮影することができます。STARVIS CMOSとの相性も良く、低照度撮影時に優れた撮影能力を発揮します。

OSD機能搭載

YKS-AST2400BIHDはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

YKS-AST2400BIHD セットアップメニュー画面 YKS-AST2400BIHD 露出・シャッター速度設定画面

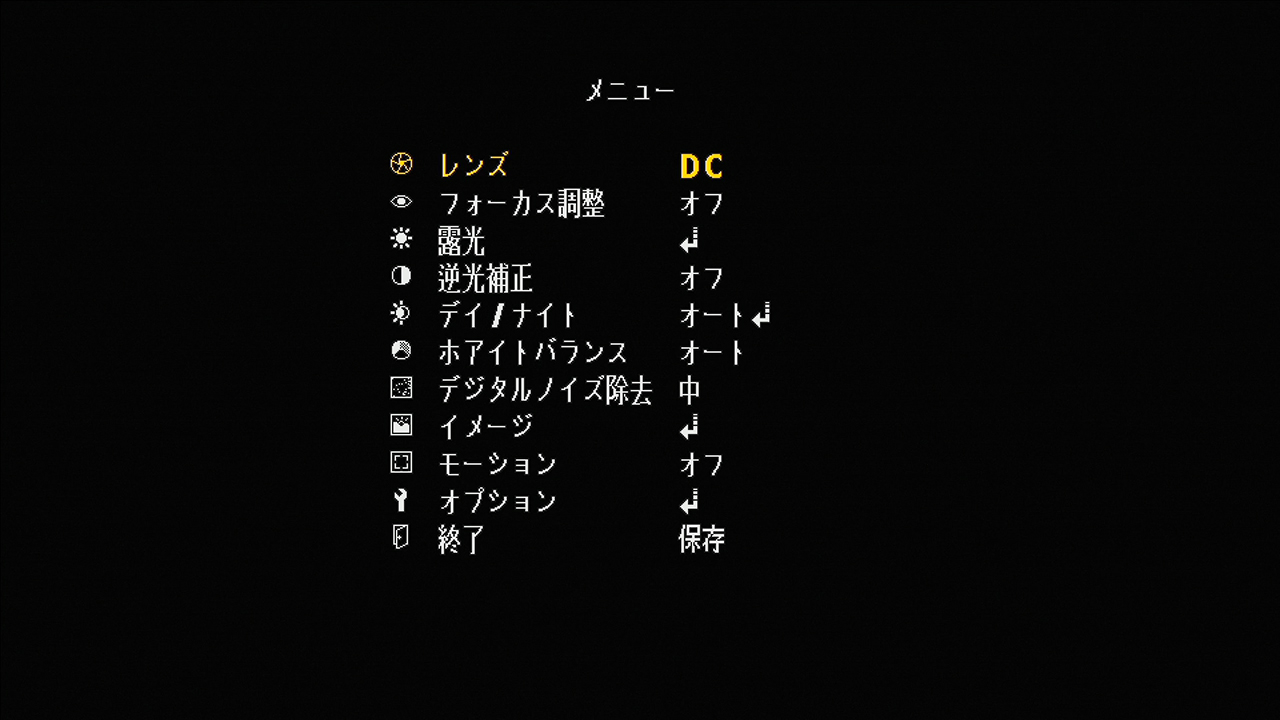

▲メイン設定画面
本体のメイン設定画面です。

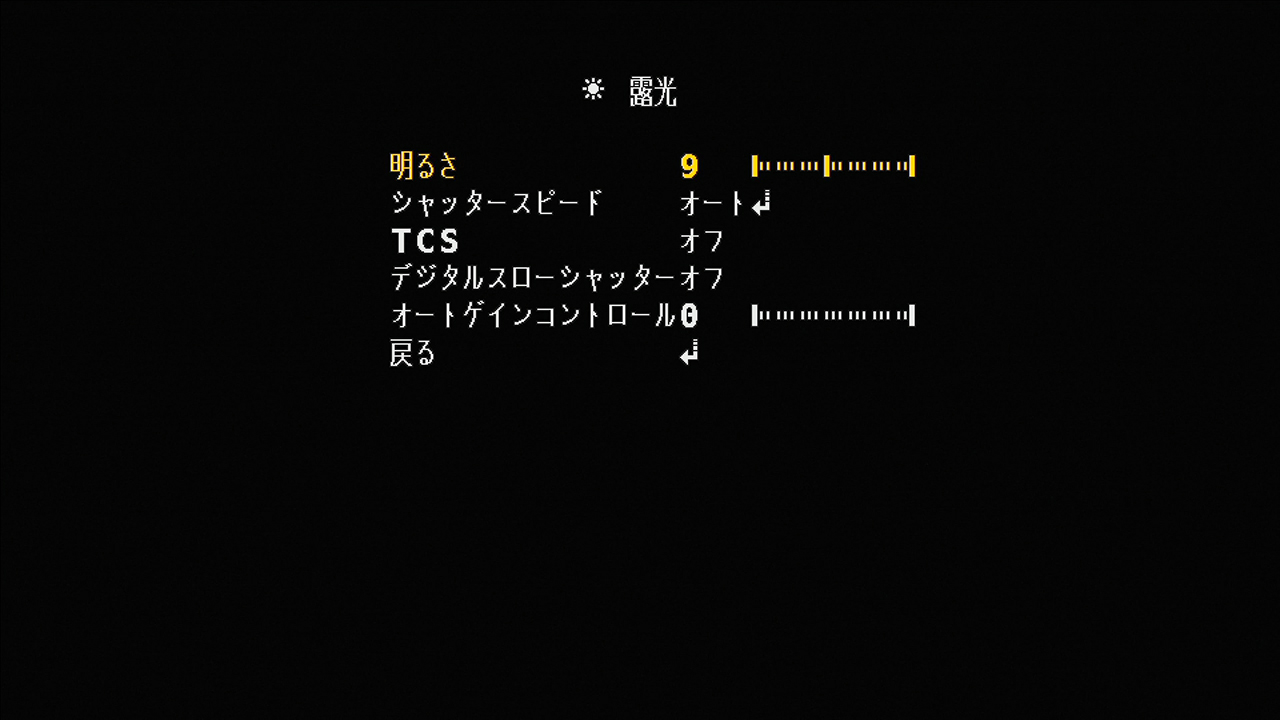

▲露出・シャッター速度設定画面
シャッタースピードやDSSのR設定画面です。
YKS-AST2400BIHD 特殊機能設定画面

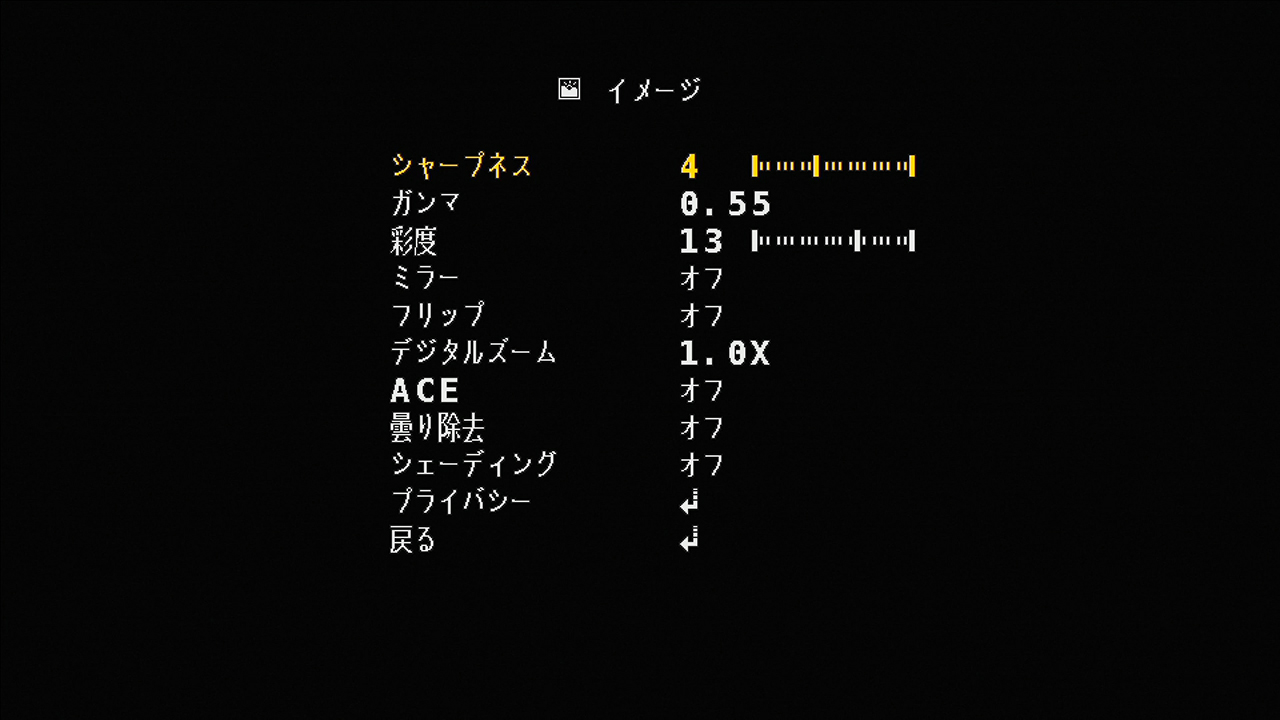

▲特殊機能設定画面
ミラー、フリップ機能、マスキング設定画面です。


プライバシーマスク機能

YKS-AST2400BIHDは画面上にマスキングをかけられるプライバシーマスク機能を搭載しています。プライバシーマスク機能により、画面上の任意の領域を最大16ヶ所までマスキングを行うことができます。監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

YKS-AST2400BIHD プライバシーマスク機能搭載

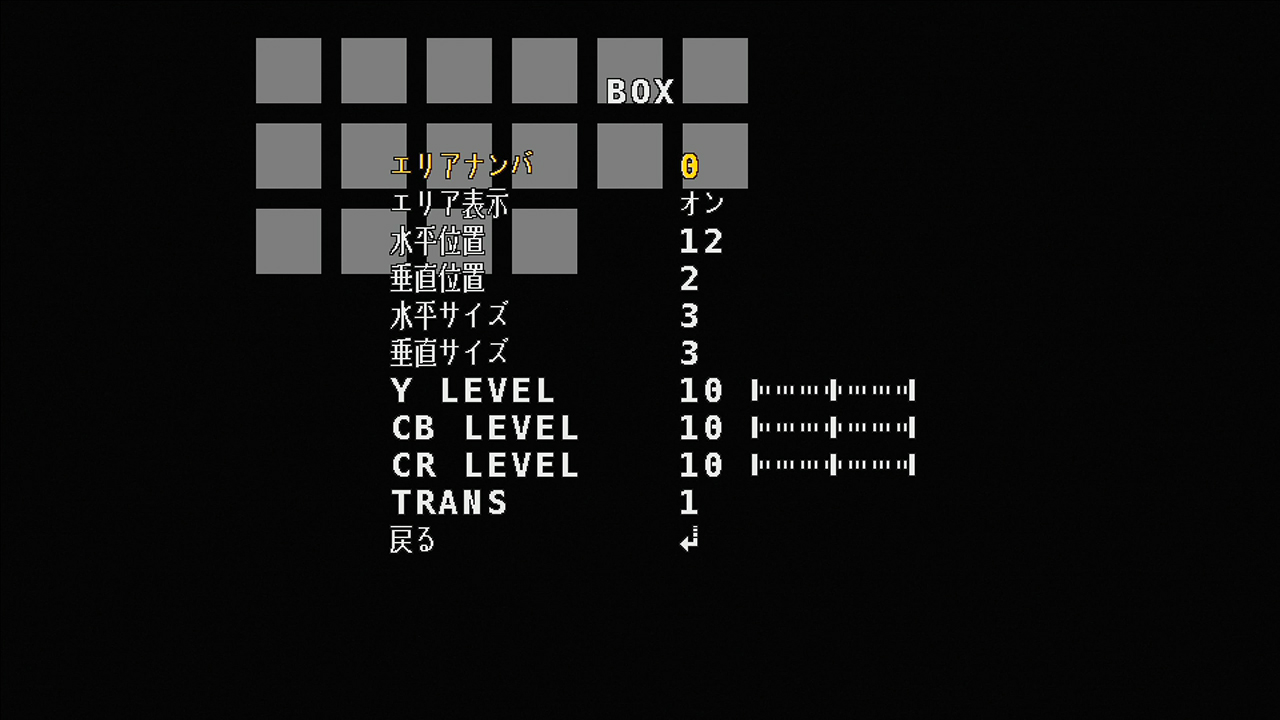

▲プライバシーマスク画像
監視エリアに最大16か所までマスキングを行うことが出来ます。
マスキング位置、サイズ、マスキングカラーも選択可能です。

デジタルノイズリダクション機能搭載

YKS-AST2400BIHDは低照度撮影時に発生しやすいノイズを大幅に低減させるデジタルノイズリダクション機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

YKS-AST2400BIHD 3DNR OFF YKS-AST2400BIHD 3DNR ON

▲デジタルノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左がDNR機能OFFの画像、右がDNR機能ONの画像です。
DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-AST2400BIHDはデジタルスローシャッター機能(DSS/電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。2倍~最大32倍まで設定することができます。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

WDR機能搭載

YKS-AST2400BIHDはWDR(ワイドダイナミックレンジ)機能を搭載しています。WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。

YKS-AST2400BIHD D-WDR機能OFF YKS-AST2400BIHD D-WDR機能ON

▲WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がWDR機能OFFの画像、右がWDR機能ONの画像です。
WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

その他機能

YKS-AST2400BIHDは上記でご紹介した機能以外にも多彩な機能を搭載しています。

・カメラタイトル…8文字までの英数字でカメラタイトルを設定できます。
・ミラー機能…監視映像を上下左右反転させることができます。
・デジタルズーム機能…最大16倍デジタルズームを行うことができます。
※画像は粗くなります。3、4倍程度から実用性はなくなると言えます。
・逆光補正/ハイライト補正機能…WDR以外に通常の逆光補正、ハイライト補正機能を搭載しています。

本体側面 / IP66防水性能

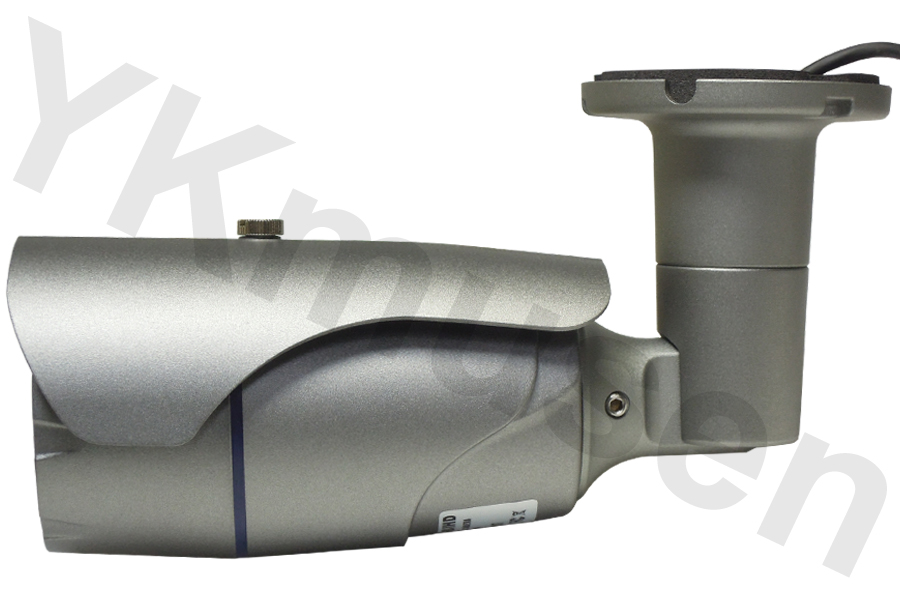

YKS-AST2400BIHD 本体側面

YKS-AST2400BIHDの側面です。中型サイズの筐体を採用し、適度に防犯カメラ設置による以下効果を得ることが出来ます。また、本体はIP66防水性能を有しており、直接雨水が掛かる場所への設置に対応します。ブラケットの作りも良く、全体的に大変良い質感に仕上がっています。

本体背面 接続部分

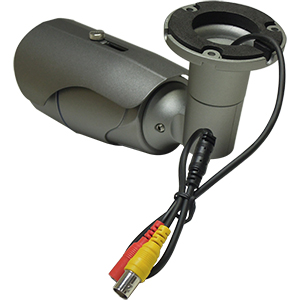

YKS-AST2400BIHD 本体背面・接続部分

本体背面からケーブルが出力されます。ケーブル長はコネクタまで約46cmで、末尾で電源入力端子と映像出力端子(BNC)に分岐します。

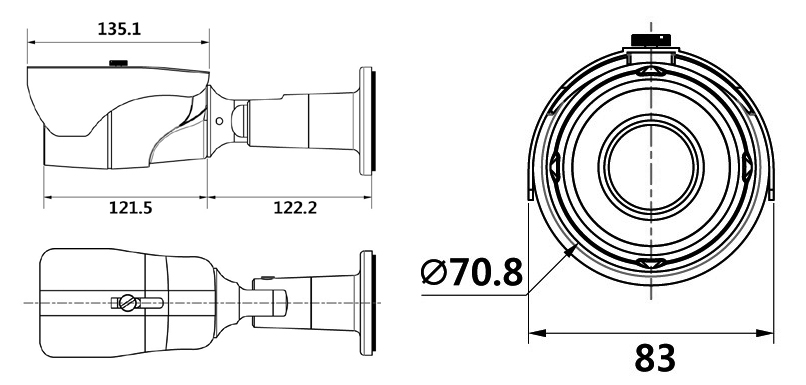

YKS-AST2400BIHD 本体寸法図

YKS-AST2400BIHD 本体寸法図

YKS-AST2400BIHDで撮影した実際の画像

YKS-AST2400BIHDで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

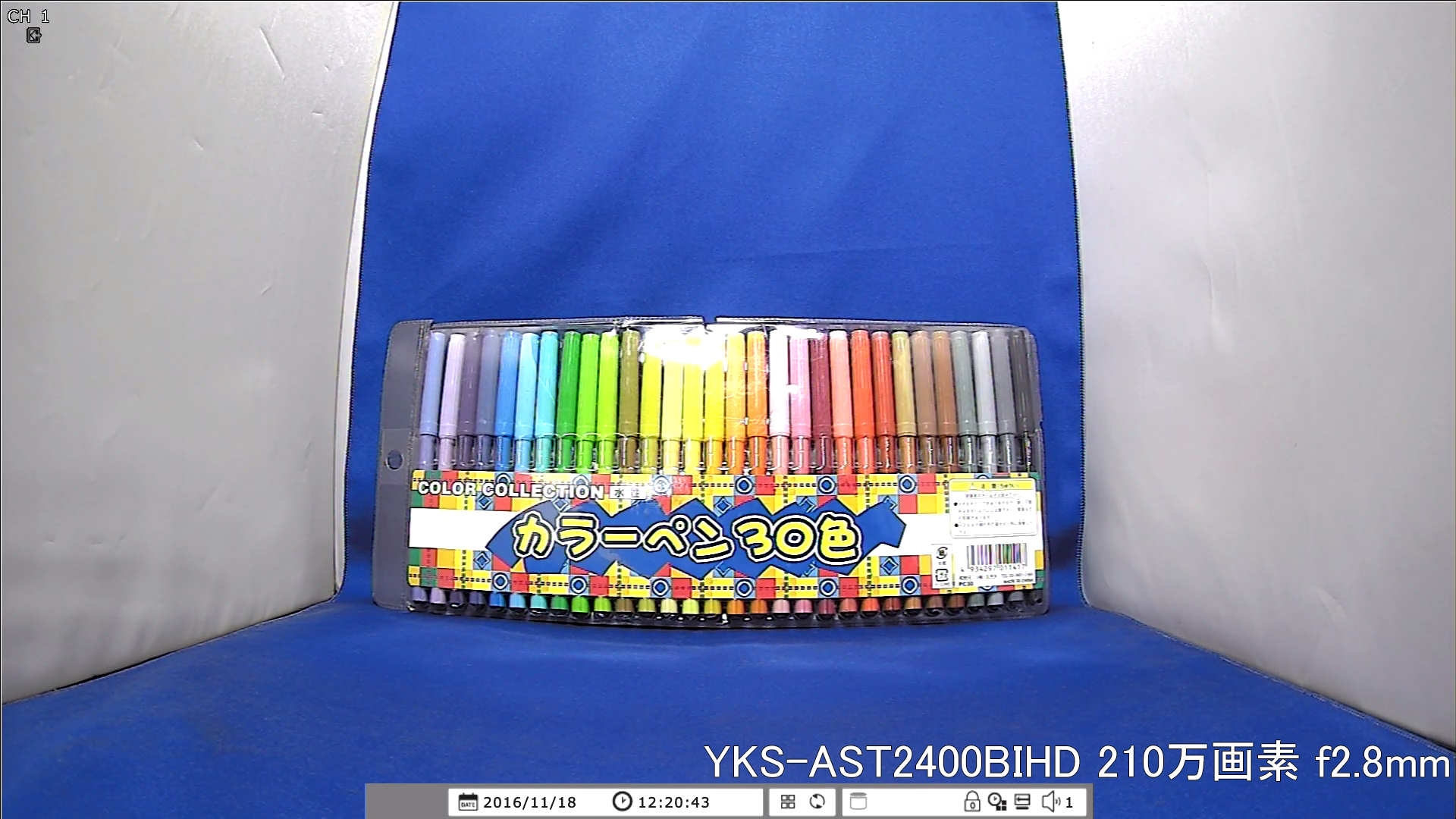

 カメラから約40cm離れた被写体を撮影
YKS-AST2400BIHD カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f2.8mmで撮影をしました。
色合いは良く、輪郭もはっきりと出ており、高画質に撮影ができます。

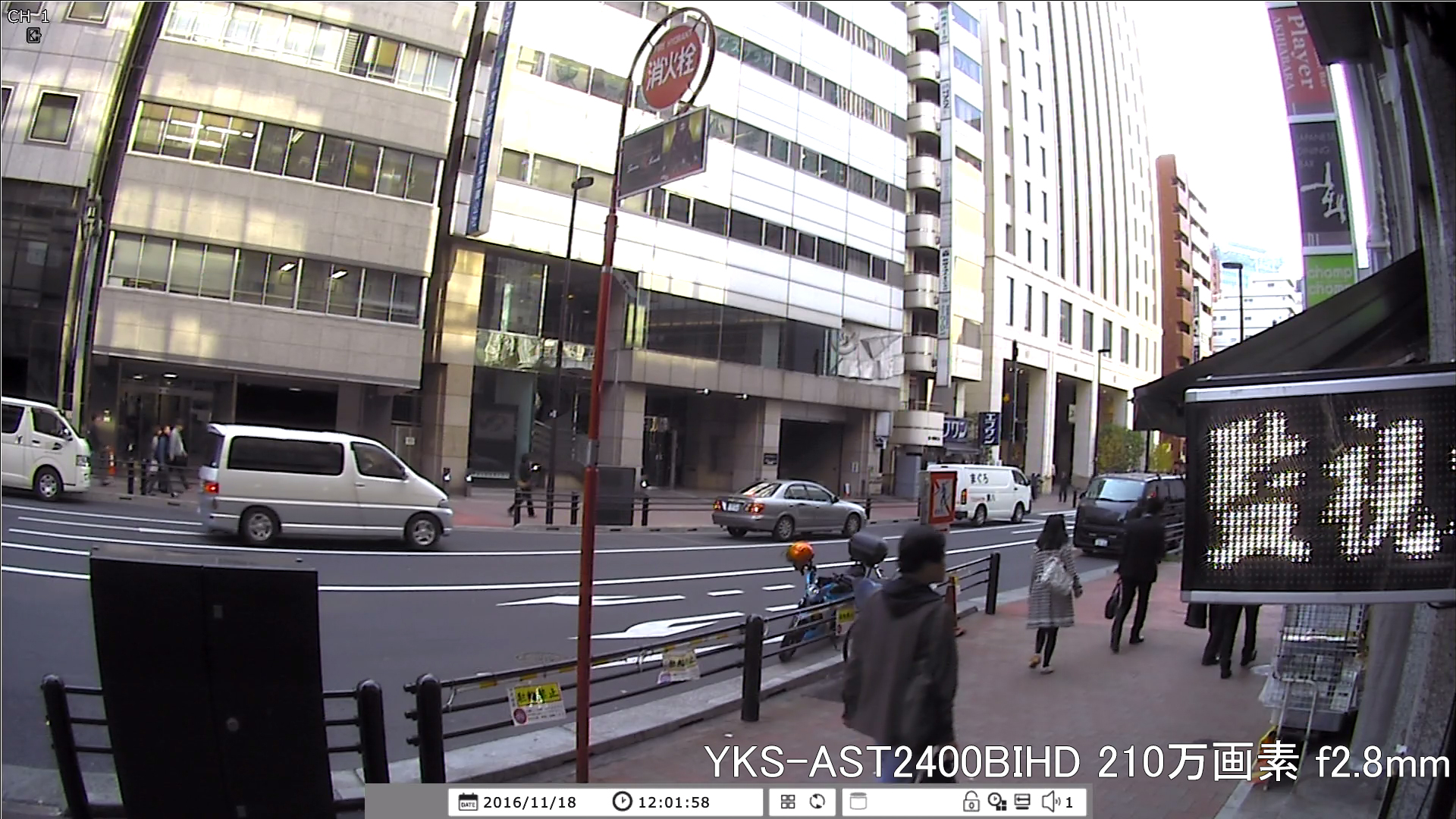

 事務所外を広角撮影(屋外)
YKS-AST2400BIHD 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
f2.8mmにレンズを調整して広角撮影を行いました。
自然な色合いで画質面は大変良いと思います。

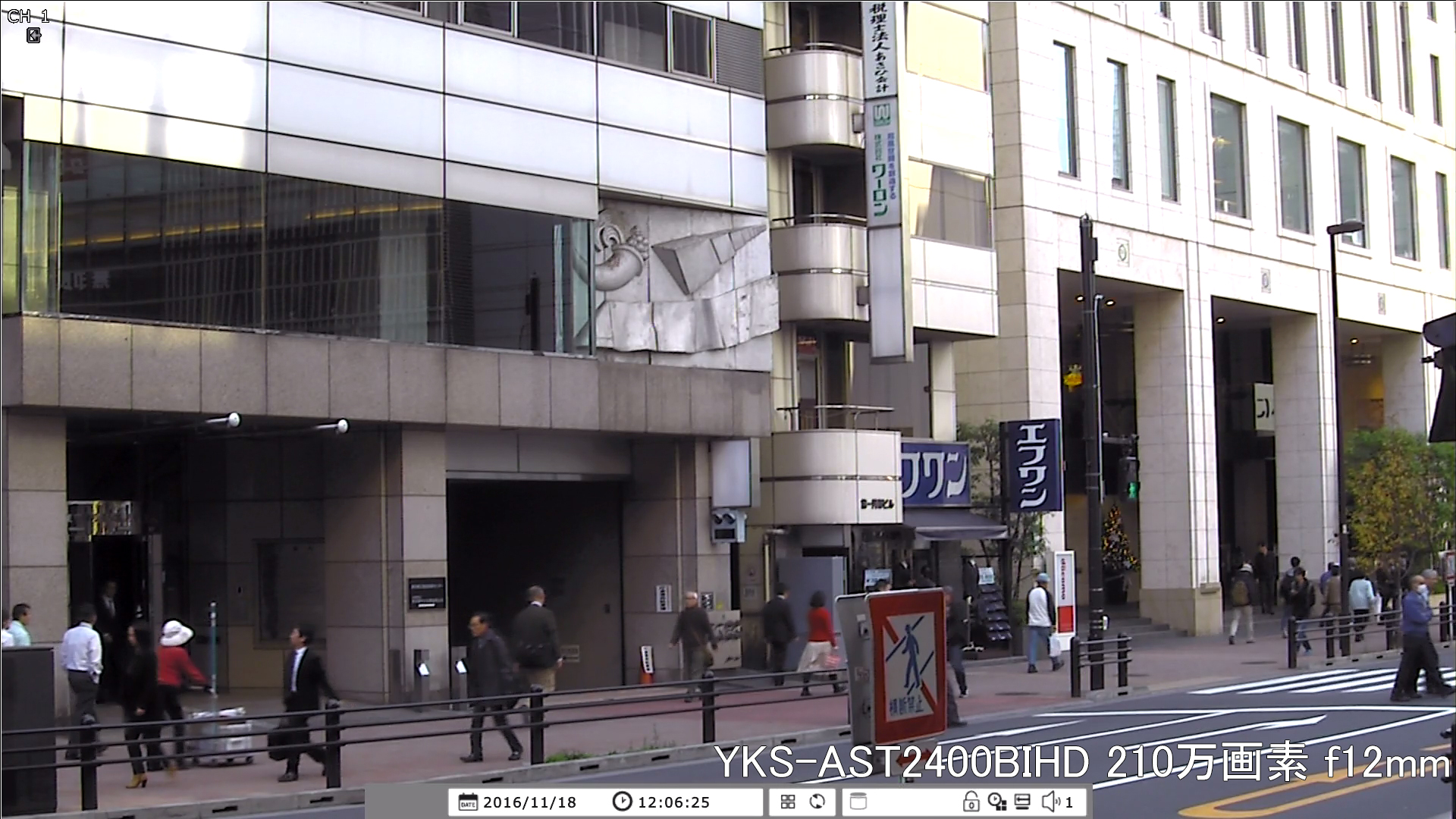

事務所外を望遠撮影(屋外)
YKS-AST2400BIHD カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
f12mmにレンズを調整して望遠撮影を行いました。
望遠撮影時も良好な撮影が出来ています。

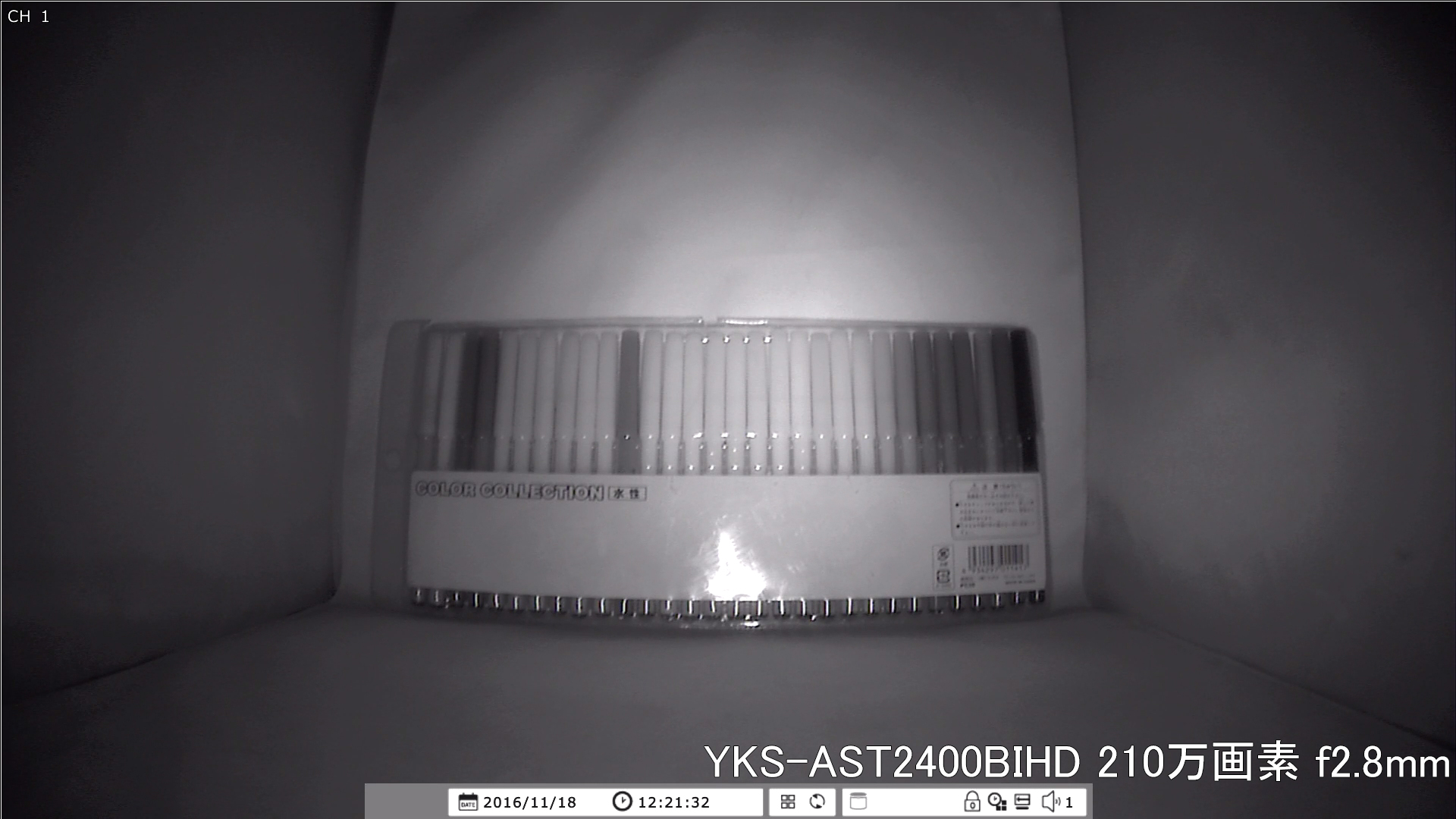

 カメラから約40cm離れた被写体を暗闇(ほぼ真っ暗)で撮影
YKS-AST2400BIHD カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
赤外線照射により明るく撮影ができます。元の感度が非常に高い為、強力な赤外線照射と相まって大変明るく撮影できる印象です。赤外線照射距離は最大30mの為、実用値としても15~20m以内でしたら明るく撮影できると思います。赤外線照射時、最初は白飛びしてしまいますが、Smart IR機能により赤外線照射時の白飛びを抑えて安定した撮影ができます。

フルHD超高感度AHD防雨型赤外線搭載VFレンズ内蔵防犯カメラ YKS-AST2400BIHD のご紹介

YKS-AST2400BIHDはセキュリティカメラ・産業機器向けに開発されたSONY製高感度・高ダイナミックレンジ裏面照射型CMOSイメージセンサー STARVIS CMOSを搭載した超高感度仕様の屋外用AHD2.0防犯カメラです。一般的な防犯カメラに比べて低照度撮影能力に長けており、赤外線投光器や電子感度アップを使用しない状態でも最低被写体照度0.03Luxのカラー撮影を行うことができる超高感度撮影能力を備えています。元々の感度が高く、さらに屋外用カメラとして赤外線投光器を搭載している為、夜間撮影能力に長けており、低照度下時の撮影を重視する環境下で活躍が期待できます。また、本体はIP66防水規格に準拠し、直接雨水がかかる屋外への設置に対応しますので、屋外用防犯カメラとして様々なシーンでご利用いただくことができる高性能屋外用防犯カメラです。

具体的な性能として、イメージセンサーには1/2.8インチ 210万画素 SONY PS STARVIS CMOSイメージセンサーを搭載。出力解像度は1920×1080(1080P)のフルHD出力に対応し、フルハイビジョンによる高精細映像での監視を実現します。
低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能を採用し、明るい状態では鮮明なカラー撮影を行い、暗くなると自動で赤外線カットフィルターを取り外し、白黒撮影に切り替えた高感度撮影を行います。赤外線カットフィルターを取り外した状態では赤外線感度があり、レンズ周囲に搭載する赤外線投光器により、安定した暗視撮影を行うことが可能になります。

主な撮影機能として明暗差の激しい場所で安定した映像を得ることが出来るWDR機能を始め、蛍光灯のチラツキを完全抑制するフリッカレス機能、色温度の調整が出来るホワイトバランス機能、低照度下のノイズを軽減させる3DNR機能等、画質を安定させる為の様々な機能を搭載。また、プライバシー保護用のマスキングや、動体検知機能、画像の上下左右反転機能、カメラタイトル表示なども搭載しており、店舗等の防犯カメラとしてだけでなく、工業用監視カメラとしてもご使用いただくことができます。これらの各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。

また、レンズにはf2.8-12mmまでの広角~やや望遠の撮影範囲を得ることができるバリフォーカル・オートアイリスレンズを搭載し、設置環境に合わせたレンズ調整を行うことができます。レンズ調整は本体前面部のカバーを開け、2つのレンズ調整レバーで行うことができます。

YKS-AST2400BIHDは筐体の作りもしっかりとしており、撮影能力、機能面でも優れた性能を備えています。また、本製品は品質評価の高い韓国工場で生産されている高品質製品となりますので、業務用途にも最適で、店舗、ビルや工場、倉庫などの業務用屋外用防犯カメラとして大変お奨めのフルHD AHD2.0屋外用防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品はAHD2.0出力専用モデルとなりますので、通常のアナログビデオ入力には接続することはできません。映像のモニタリングを始め、画角調整や各設定を行うにはAHD監視用デジタルレコーダーからの映像出力により行うこととなりますので、必ずAHD監視用デジタルレコーダーと組み合わせてご使用ください。
また、YKS-AST2400BIHDはフルHD対応のAHD2.0モデルとなりますので、AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

※AHD防犯・監視カメラの録画するには※
YKS-AST2400BIHDはフルHD対応のAHD2.0モデルとなります。
AHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

フルHD超高感度AHD防雨型赤外線搭載VFレンズ内蔵防犯カメラ YKS-AST2400BIHD 製品仕様

イメージセンサー 1/2.8インチ 2.1メガピクセル SONY PS STARVIS CMOSイメージセンサー
総画素数 1,945(H)×1,109(V)
有効画素数 1,945(H)×1,092(V)
走査方式 プログレッシブスキャン方式
出力解像度 1080p
最低被写体照度 0.03Lux(カラー)、0.00009Lux(DSS:32倍時)
映像出力信号 AHD2.0
映像出力端子 BNC-J
S/N比 50dB以上 (AGC OFF)
OSDメニュー 日本語 / 英語 / 他多国語
Day&Night AUTO / カラー / 白黒 / EXT
ホワイトバランス ATW / MANUAL / AUTO ext / プリセット
AGC Level(0~10)
DNR OFF / LOW / MIDDLE / HIGH
ミラー / フリップ OFF / ON
プライバシーマスク 16エリア
モーション 1エリア
明るさ調整 LEVEL(0~20)
シャッタースピード AUTO / MANUAL(1/30~1/30,000)/ FLICKER
逆光補正 OFF / BLC / WDR / HLC
デフォッグ OFF / ON
赤外線投光器 赤外線LED36個搭載(850nm / ぼんやりと発光部分が赤く光ります)
照射距離最大30m
レンズ f2.8-12mm / 2メガピクセル対応バリフォーカルレンズ
アイリス DC駆動オートアイリス
電源 DC12V 最大6.5W程度
防水性能 IP66 / 屋外雨ざらしの環境下でも設置可
動作温度・湿度 -30~60℃ / 30%RH~90%RH
外形寸法(mm) 直径70.8×W83×D243.7(ブラケット全開時)
重量 約900g
同梱内容 YKS-AST2400BIHD カメラ本体(ブラケット装着済み/取り外し不可)
取付ネジ一式
DC12V-ACアダプター
取扱説明書・保証書(保証期間2年)
OSD設定用英文マニュアル

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

フルHD超高感度AHD防雨型赤外線搭載VFレンズ内蔵防犯カメラ YKS-AST2400BIHD オプション品のご案内

AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

YKS-AST2400BIHDには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
