130万画素AHD小型カメラ YKS-AHD720MBLの製品詳細

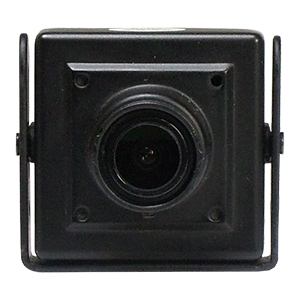

130万画素AHD小型カメラ YKS-AHD720MBL

130万画素AHD小型カメラ
レンズ交換に対応!3cm角の小型カメラ!

型番:YKS-AHD720MBL

価格:¥17,800(税込)
※販売終了しました。ありがとうございます。

130万画素AHD小型カメラ YKS-AHD720MBL 主な機能と特徴

HD画質での監視を手軽に実現

YKS-AHD720MBLは監視映像を手軽にHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムの小型型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

SONY製1.3メガピクセルCMOSイメージセンサー搭載

YKS-AHD720MBLはSONY製1/3インチ1.3メガピクセルCMOSイメージセンサーを搭載しています。130万画素の高精細映像での撮影が可能です。水平解像度も850TVL以上の高解像度撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分も、より鮮明に映し出すことができます。

Day&Night 機能搭載

YKS-AHD720MBLは暗くなると自動的に白黒撮影に切り替え、感度を増幅して撮影を行うことができるDay&Nightモードを搭載しています。カラー時は最低照度1Lux、白黒時は0.5Luxの高感度撮影が可能です。

※切替は自動、手動、カラー固定、白黒固定が可能です。
※赤外線には対応しておりません。
※デジタルスローシャッター機能により更に感度を上げることができます。

YKS-AHD720MBL デイモード(カラー映像) YKS-AHD720MBL ナイトモード(白黒映像)

M12ミニレンズ交換対応

YKS-AHD720MBLはM12ミニレンズのf3.6mmレンズを標準搭載しています。
ミニレンズは交換可能な為、別売の2メガピクセル対応M12ミニレンズに交換が可能です。
また、レンズのフォーカス調整も可能なので近距離撮影(接写)にも対応します。

※レンズ調整を行うには精密マイナスドライバーが必要です。

OSD機能搭載

YKS-AHD720MBLはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。
OSD表示言語は英語となりますが、日本語取扱説明書をご用意致しております。

YKS-AHD720MBL セットアップメニュー画面 YKS-AHD720MBL 露出・シャッター速度設定画面
▲メイン設定画面
本体のメイン設定画面です。
▲露出・シャッター速度設定画面
シャッタースピードやSENS-UP、D-WDR設定画面。

YKS-AHD720MBL OSD操作スイッチ
▲本体背面にOSD操作スイッチがあり、そちらにて操作します。

3DNR(三次元デジタルノイズリダクション)機能搭載

YKS-AHD720MBLは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

YKS-AHD720MBL 3DNR OFF YKS-AHD720MBL 3DNR ON

▲3次元ノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-AHD720MBLはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。AUTO~最大8倍まで設定することができます。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

D-WDR機能搭載

YKS-AHD720MBLはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

YKS-AHD720MBL D-WDR機能OFF YKS-AHD720MBL D-WDR機能ON

▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

CVBS(アナログ映像)出力対応

YKS-AHD720MBLは本体のOSDボタン操作により、CVBS(アナログ映像)出力とAHD出力の切り替えを行うことができます。また、切替は画面を見ながら行う必要が無く、スイッチを左右に倒すことで切替ができます。これにより、施工時の画角調整や設定を行う際、一般的なモニターで映像確認することができます。

本体前面・側面

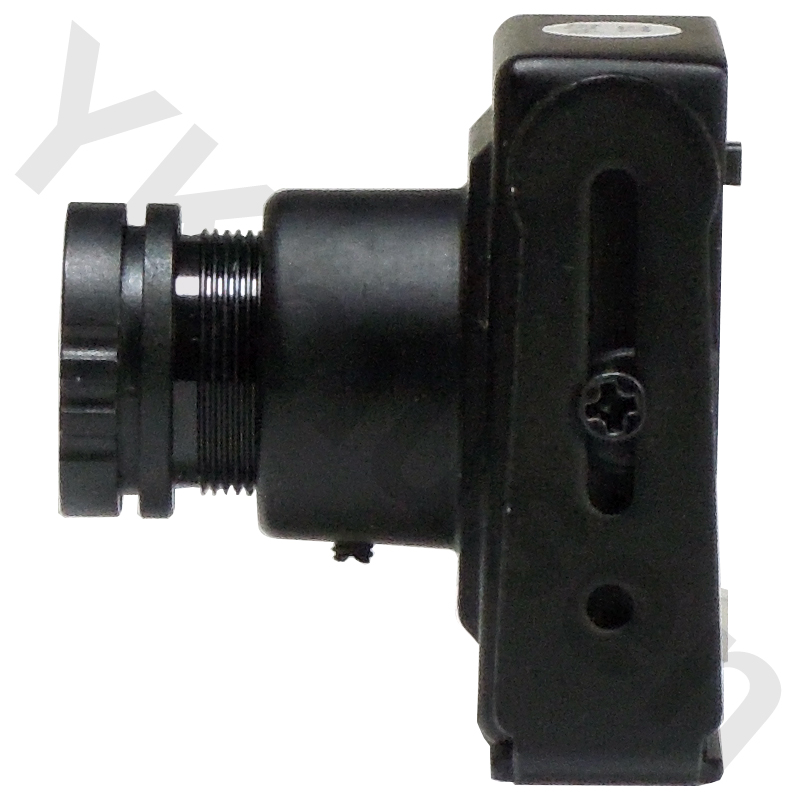

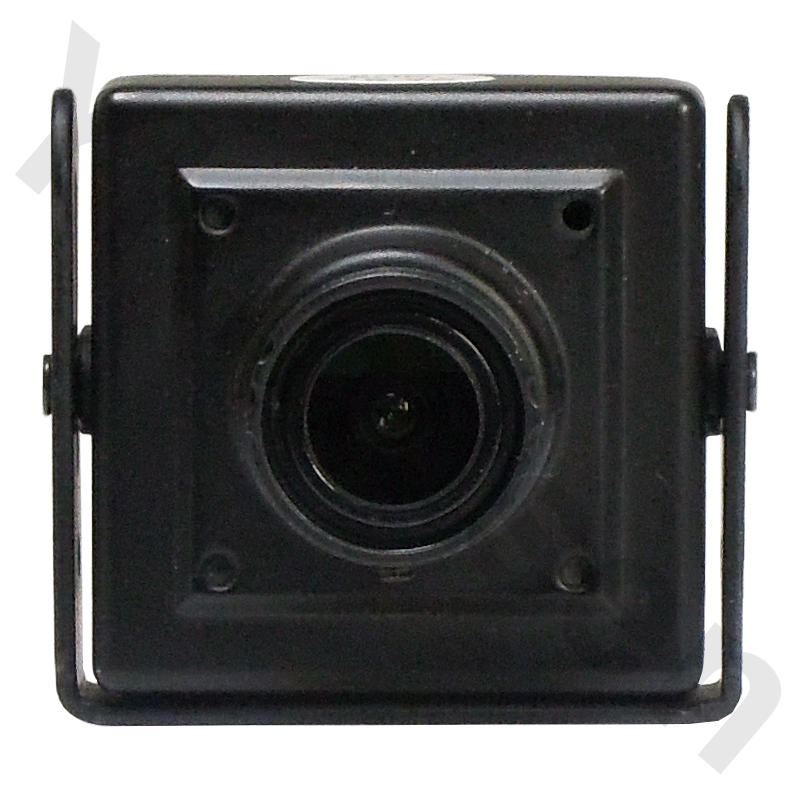

YKS-AHD720MBL 3cm×3cmの小型筐体を採用 YKS-AHD720MBL 奥行きはレンズを含め31mmの薄型設計

YKS-AHD720MBLはW30×H30×D31mm(レンズ含む)の小型カメラです。
カメラ部分を目立たせることなく、秘匿性の高い監視撮影を行うことができます。

本体背面 接続部分

YKS-AHD720MBL 本体背面・接続部分

本体背面に付属のカメラ用コネクタケーブルを接続して使用します。
コネクタケーブルのケーブル長は末尾まで約64cmで、
末尾で電源入力端子と映像出力端子(BNC)に分岐します。

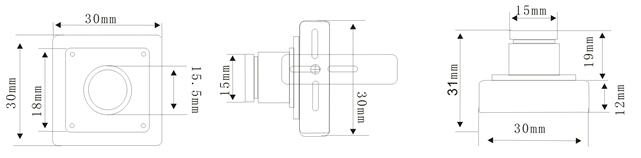

本体寸法図

YKS-AHD720MBL 本体寸法図

YKS-AHD720MBLで撮影した実際の画像

YKS-AHD720MBLで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

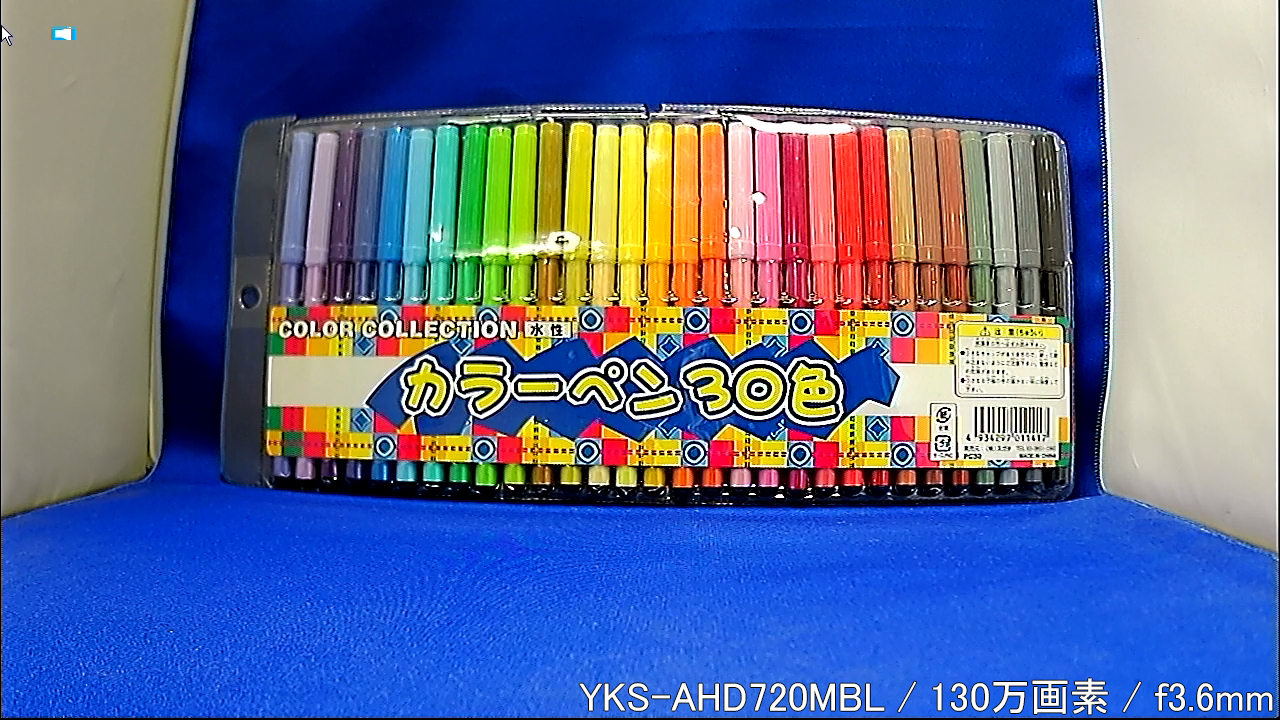

 カメラから約40cm離れた被写体を撮影
YKS-AHD720MBL カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f3.6mmの標準的な画角のレンズを搭載しています。
映像自体の色合い、輪郭共にはっきりと出ており、映像も明るく、高画質に撮影ができます。

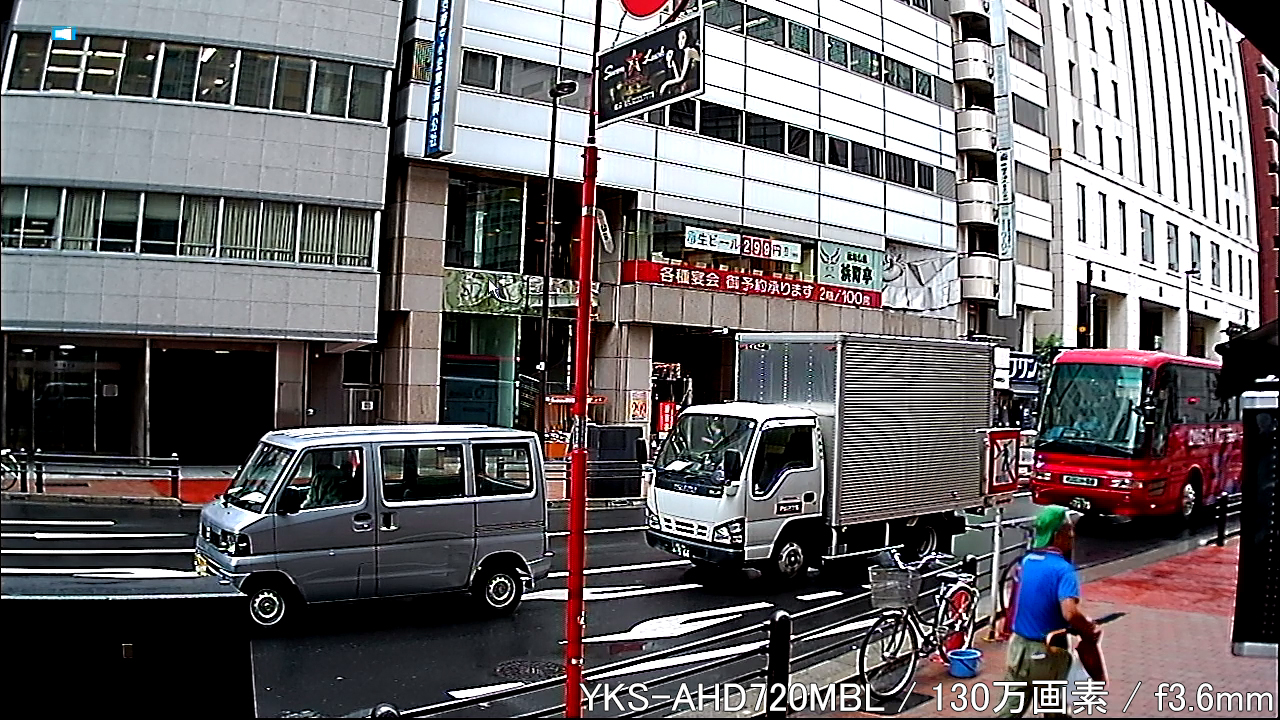

 事務所外を撮影(屋外)
YKS-AHD720MBL 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
色合い、輪郭も良く、全体的に良好な撮影が出来ています。
日が照った状態で撮影した為、全体的に明るくなっています。

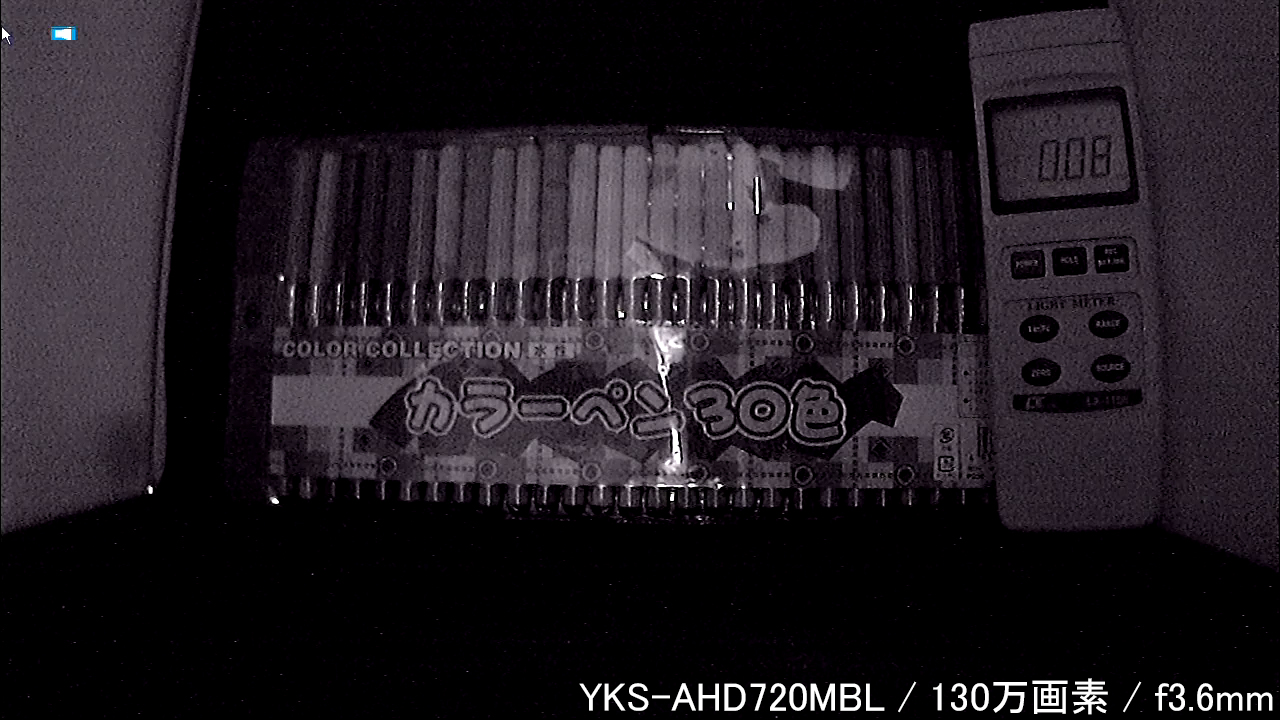

 カメラから約40cm離れた被写体を0.08Luxの低照度下で撮影
YKS-AHD720MBL カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
電子感度アップ機能を搭載している為、感度自体は大変良く、0.08Luxの低照度下でも十分な撮影ができました。多少の明かりさえあれば、十分な撮影が出来る為、光量のある環境でもご活用いただけると思います。

130万画素AHD小型カメラ YKS-AHD720MBL のご紹介

YKS-AHD720MBLはAHD(Analog High Defenition)防犯・監視カメラシステムの3cm角の小型カメラです。本体は縦横3cm、奥行き3.1cmのコンパクトな筐体になっており、防犯カメラを目立たせずに設置したいに場合に適します。また、レンズはM12ミニレンズを採用している為、別売のレンズを使用することで望遠撮影を行うこともできます。

具体的な性能面では、イメージセンサーにはSONY製1/3インチ137画素のCMOSイメージセンサーを搭載することで、色合いが良く、良質なHD画質での撮影を実現しました。出力解像度は1280×720の720pとなり、水平解像度は850TVL以上の高解像度なので、従来のアナログ防犯カメラでは判別出来なかった部分も鮮明に映し出すことができます。
また、低照度下での監視に対応させる為、デイナイト機能を搭載し、明るい時はカラー撮影を行い、低照度下になると白黒撮影に切り替えて高感度撮影を行います。さらに、電子感度アップ(デジタルスローシャッター)機能も搭載しており、通常時ではカラー撮影時、最低被写体照度1Lux程度までとなっていますが、電子感度アップ機能を使用することで、0.002Luxまでの低照度撮影が可能になります。
これによりある程度の明かりさえあれば、昼夜を問わず監視をすることが可能になります。

また、OSD機能を搭載し、D-WDR機能、逆光補正機能、3DNR機能、DEFOG機能を利用することができ、監視環境に応じた最適な映像調整を行うことができ、小型ながら高い機能性を備えています。

レンズにはf3.6mmの標準的な画角を得られるレンズを搭載し、水平約77度の画角で撮影をすることができます。また、オプションにてM12のメガピクセル対応レンズへの交換にも対応し、それらの別売レンズを使用することで超広角撮影や望遠撮影にも対応します。

このようにYKS-AHD720MBLは撮影能力も高く、大変小型なデザインの為、防犯カメラの設置を目立たせたくない場合や秘匿性を高めた監視を行いたい場合に適したAHD防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
AHD防犯・監視カメラは通常のアナログビデオ入力(CVBS)には接続することはできませんが、YKS-AHD720MBLは映像出力方式をCVBSとAHDの2つの方式で切替が可能です。カメラ施工時、画角調整や各設定を行うには映像出力をCVBSに切り替え、一般的なモニターで確認をして、録画を行う際はAHDに切り替え、AHD監視用デジタルレコーダーに入力させてHD画質による録画を行うことができます。

※AHD防犯・監視カメラの録画するには※
CVBS出力時は従来のアナログビデオ入力に対応した監視用デジタルレコーダーでも録画を行うことが可能です。その場合、画質はアナログ画質となります。HD画質で録画を行うには、AHD出力に切り替え、AHD監視用デジタルレコーダーをご使用いただく必要があります。

130万画素AHD小型カメラ YKS-AHD720MBL 製品仕様

イメージセンサー 1.37メガピクセル SONY製 CMOSイメージセンサー
画素数 1305(H)×1049(V) / 出力解像度1280×720(720p)
走査方式 プログレッシブ方式
水平解像度 850TVライン以上
OSD機能 搭載
逆光補正 OFF / BLC / HSBLC
D-WDR OFF / ON
デイ&ナイト AUTO / Color / B/W
ガンマ補正 0.45
S/N比 50dB以上(AGC OFF)
最低被写体照度 カラー:1.0Lux / 白黒:0.5Lux
カラー DSS:0.002Lux / 白黒 DSS:0.0008Lux
AGC OFF / 0-15
シャッタースピード AUTO / MANUAL(1/30~1/60,000秒)
ホワイトバランス AWB / ATW / INDOOR / OUTDOOR / MANUAL
デジタルスローシャッター OFF / x2 / x4 / x5 / x6 / x7 / x8
DEFOG ON / OFF
言語 英語
映像出力 AHD(HD映像出力) / CVBS(アナログ映像出力)切替式
レンズ f3.6mm / M12マウント対応
電源 DC12V 最大1W程度
動作温度・湿度 -10~50℃ / 30%RH~80%RH
外形寸法(mm) W30×H30×D31
重量 カメラ本体:44g / コネクタケーブル:26g
同梱内容 YKS-AHD720MBLカメラ本体
コネクタケーブル
取付スタンド(装着済み)
取付ネジ一式
DC12V-ACアダプター
製品保証書(保証期間1年)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

130万画素AHD小型カメラ YKS-AHD720MBL オプション品のご案内

AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ミニレンズ ミニレンズ

YKS-AHD720MBLはM12ミニレンズに交換対応しています。
なお、通常のミニレンズはメガピクセルに対応していない為、
2メガピクセル以上に対応したレンズをご使用ください。
ケーブル ケーブル

YKS-AHD720MBLには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
