不可視型赤外線搭載200万画素AHD小型カメラ YKS-AHD2150Bの製品詳細

不可視型赤外線搭載200万画素AHD小型カメラ YKS-AHD2150B

不可視型赤外線搭載200万画素AHD小型カメラ
レンズ交換対応!940nm不可視型赤外線搭載!

型番:YKS-AHD2150B

価格:¥19,800(税込)
カートに入れる
(購入数はカート内で設定して下さい)

不可視型赤外線搭載200万画素AHD小型カメラ YKS-AHD2150B 主な機能と特徴

1920×1080解像度フルHD画質での監視を手軽に実現

YKS-AHD2150Bは監視映像を手軽にフルHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムの小型防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

248万画素 1/2.9インチ SONYCMOSイメージセンサー搭載

YKS-AHD2150Bは248万画素SONYCMOSイメージセンサーを搭載。248万画素 フルHD解像度で撮影することができます。アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

Day&Night機能搭載

YKS-AHD2150Bは暗くなると自動的に白黒撮影に切り替え、赤外線を照射して撮影を行うDay&Nightモードを搭載しています。通常の最低被写体照度は0.1Lux程度となりますが、赤外線照射により、赤外線照射範囲内であれば真っ暗闇での撮影にも対応します。

YKS-AHD2150B デイモード(カラー映像) YKS-AHD2150B ナイトモード(白黒映像)
▲カラー映像・白黒映像のイメージ(参考画像)です。

不可視型赤外線LED搭載

YKS-AHD2150Bは赤外線LEDの発光部分が赤く光らない完全不可視型の940nm赤外線LEDを10個搭載しています。赤外線照射は最大約15m(実用値5m程度)と照射範囲距離は短くなりますが、赤外線LED部分を発光させたくない場合に重宝します。

YKS-AHD2150B 不可視型赤外線LED搭載
▲赤外線照射時
デジタルカメラで撮影した場合、薄っすらと赤っぽく光りますが肉眼では光は確認できません。

M12ミニレンズ交換対応

YKS-AHD2150B M12ミニレンズ交換対応

YKS-AHD2150BはM12ミニレンズのf3.6mmレンズを標準搭載しています。
ミニレンズは交換可能な為、別売の2メガピクセル以上に対応したM12ミニレンズに交換が可能です。また、レンズのフォーカス調整も可能なので近距離撮影(接写)にも対応します。

※レンズ調整を行うには精密プラスドライバーが必要です。

UTC対応OSD機能搭載

YKS-AHD2150BはOSD(オンスクリーンディスプレイ)機能を搭載しています。
本体ケーブル部分に備わっているOSD操作スイッチを使用するか、UTC対応レコーダーと接続することでレコーダー側から多彩な機能をモニター画面を見ながら、設定することが出来ます。OSD表示言語は英語となりますが、日本語取扱説明書をご用意致しております。

YKS-AHD2150B セットアップメニュー画面 YKS-AHD2150B 露出・シャッター速度設定画面
▲メイン設定画面
本体のメイン設定画面です。

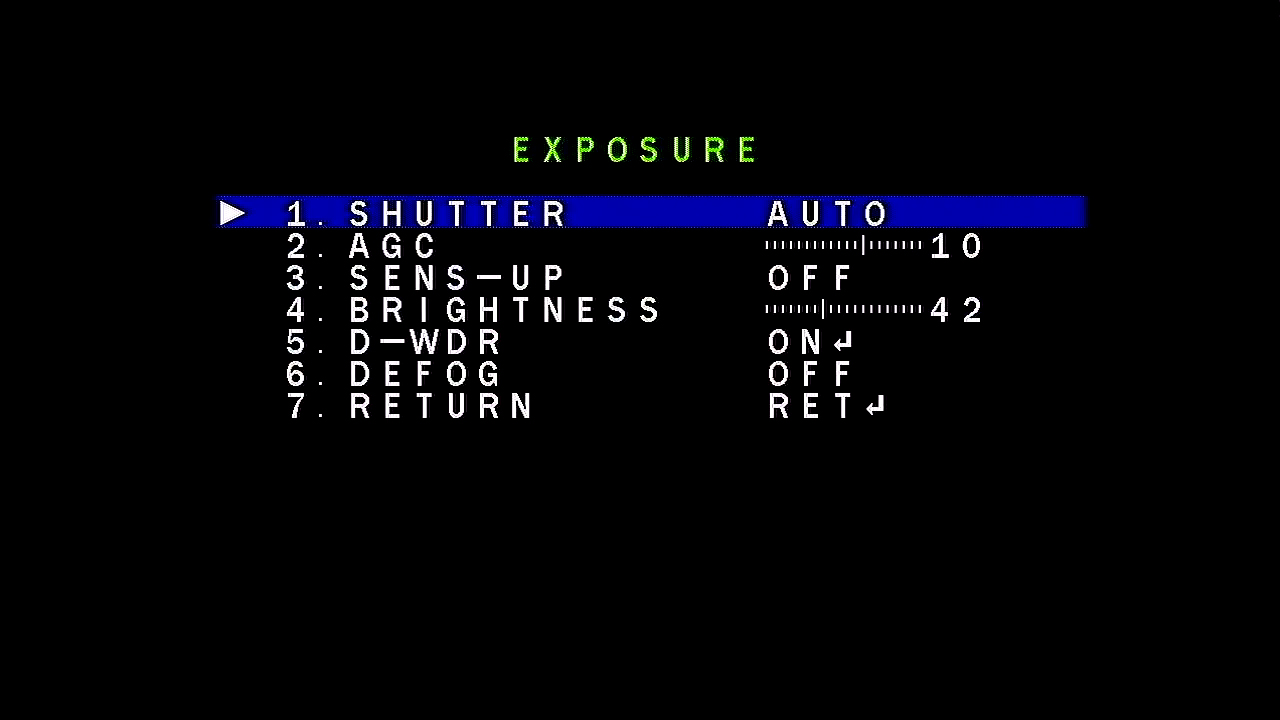

▲露出・シャッター速度設定画面
シャッタースピードやSENS-UP、D-WDR設定画面。

※OSD画面表示(書体や項目等)はロットにより一部異なる場合がございます。

3DNR(三次元デジタルノイズリダクション)機能搭載

YKS-AHD2150Bは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

YKS-AHD2150B 3DNR OFF YKS-AHD2150B 3DNR ON

▲3次元ノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

D-WDR機能搭載

YKS-AHD2150BはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

YKS-AHD2150B D-WDR機能OFF YKS-AHD2150B D-WDR機能ON

▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

HD-TVI / HDCVI / CVBS(アナログ映像)出力対応

YKS-AHD2150Bは本体のOSD設定により、映像出力を切り替えることができます。
対応映像出力はAHD(初期設定)、HD-TVI、HDCVI、CVBSに対応します。

※ご希望の映像出力方式がございましたらご注文時にお申し付けください。
設定の上、出荷させていただきます。

本体前面・側面

YKS-AHD2150B 3cm×3cmの小型筐体を採用 YKS-AHD2150B 奥行きはレンズを含め19mmの薄型設計

YKS-AHD2150BはW42×H42×D20mm(レンズ含まず)の小型カメラです。
不可視型赤外線LEDを搭載している為、若干大き目な筐体を採用しております。

本体背面 接続部分

YKS-AHD2150B 本体背面・接続部分

本体背面に付属のカメラ用コネクタケーブルを接続して使用します。
コネクタケーブルのケーブル長は末尾まで約64cmで、カメラ本体より約47cmの部分にOSD操作スイッチが備わっており、OSD操作スイッチ部分より電源入力端子と映像出力端子(BNC)に分岐します。

YKS-AHD2150Bで撮影した実際の画像

YKS-AHD2150Bで実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

 カメラから約40cm離れた被写体を撮影
YKS-AHD2150B カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f3.6mmの標準的な画角を得られるレンズを搭載してます。
ICR切替式ではない赤外線対応カメラとなりますが、カラーの色合いは良い印象です。
 事務所外を撮影(屋外)
YKS-AHD2150B 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
色合い、輪郭も良く、全体的に良好な撮影が出来ています。
 カメラから約40cm離れた被写体を0.07Luxの低照度下で撮影
YKS-AHD2150B カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
完全不可視型赤外線LEDの照射を行いますので0Luxの真っ暗闇でも撮影ができます。
赤外線照射による白飛びもさほど気にならないレベルで撮影ができます。

不可視型赤外線搭載200万画素AHD小型カメラ YKS-AHD2150B のご紹介

YKS-AHD2150BはAHD方式に対応した完全不可視型赤外線搭載の小型カメラです。カメラ前面に940nmの完全不可視型赤外線LEDを10個搭載し、低照度下では赤外線照射による暗視撮影を行うことができます。また、赤外線は肉眼では発光の確認ができない波長となりますので、赤外線照射を目立たずに行いたい場合に適します。レンズはM12ミニレンズを採用している為、別売のレンズを使用することで広角撮影や望遠撮影を行うこともできます。

具体的な性能面では、イメージセンサーには248万画素 1/2.9インチSONY CMOSイメージセンサーを搭載することで、色合いが良く、良質なフルHD画質での撮影を実現しました。出力解像度は1920×1080の1080pとなり、AHDの標準的な高画質撮影性能を備えております。

また、低照度下での監視に対応させる為、デイナイト機能を搭載し、明るい時はカラー撮影を行い、低照度下になると白黒撮影に切り替え、完全不可視型赤外線照射を行い、0Luxの真っ暗闇での暗視撮影にも対応しております。肉眼で目視した際、赤外線LEDの発光部が赤く光らない為、カメラの設置を目立たせたくない場合にも適します。

カメラ機能の制御にはOSD機能を搭載し、D-WDR機能、逆光補正機能、3DNR機能、DEFOG機能を利用することができ、監視環境に応じた最適な映像調整を行うことができ、小型ながら高い機能性を備えています。
OSD操作はカメラのケーブル部分に備わっているOSD操作スイッチを使用するか、UTC機能に対応したレコーダーからの制御にも対応します。

レンズにはf3.6mmの標準的な画角を得られるレンズを搭載し、水平約75度の画角で撮影をすることができます。また、オプションにてM12のメガピクセル対応レンズへの交換にも対応し、それらの別売レンズを使用することで超広角撮影や望遠撮影にも対応します。

このようにYKS-AHD2150Bは撮影能力も高く、940nmの完全不可視型赤外線により防犯カメラの設置を目立たせたくない場合や秘匿性を高めた監視を行いたい場合に適したフルHD AHD防犯カメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品は映像出力方式をAHD出力とHD-TVI、HDCVI、アナログビデオ出力(CVBS)の4つの方式で切替が可能です。アナログビデオ出力では一般的なモニターで映像表示が出来ますが、AHD出力、HD-TVI、HDCVIでは一般的なモニターで映像表示は出来ませんので、それぞれの映像方式に対応したレコーダーに入力させ、レコーダーからの映像出力で表示させる必要があります。YKS-AHD2150Bの場合、基本的にはAHD2.0対応のAHD監視用デジタルレコーダーと組み合わせを推奨しております。

不可視型赤外線搭載200万画素AHD小型カメラ YKS-AHD2150B 製品仕様

イメージセンサー 1/2.9インチ SONY CMOS
画素数 248万画素
出力解像度 1920×1080(1080p)/ 960H
水平画角 75°
映像出力 AHD / HD-TVI / HDCVI / CVBS
(BNC 1.2Vp-p:75Ω)
走査方式 プログレッシブスキャン
レンズ f3.6mm / M12
最低被写体照度 カラー:0.1Lux
白黒:0Lux(赤外線照射範囲内)
赤外線LED 940nm / 10個
赤外線照射距離 最大15m(実用値:5m程度まで)
AGC AUTO
シャッタースピード AUTO、1/25-1/100,000(FLK)
D-WDR OFF / ON / AUTO
2DNR / 3DNR OFF / 2DNR / 3DNR
BLC AUTO
電源 DC12V / 消費電流 約100mA
動作温度・湿度 -30~60℃ / 0%RH~80%RH
外形寸法(mm) W42×H42×D21 ※本体のみ
重量 約122g
同梱内容 YKS-AHD2150Bカメラ本体
コネクタケーブル(装着済み / 取り外し不可)
取付スタンド
DC12V-ACアダプター
製品保証書(保証期間1年)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

不可視型赤外線搭載200万画素AHD小型カメラ YKS-AHD2150B オプション品のご案内

AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ミニレンズ ミニレンズ

YKS-AHD2150BはM12ミニレンズに交換対応しています。
なお、通常のミニレンズはメガピクセルに対応していない為、
2メガピクセル以上に対応したレンズをご使用ください。
ケーブル ケーブル

YKS-AHD2150Bには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
