AHDミニPTZドームカメラ TH-AHDZ1021の製品詳細

AHDミニPTZドームカメラ TH-AHDZ1021

AHDミニPTZドームカメラ
広範囲をカバー!フルHDミニPTZドームカメラ!

型番:TH-AHDZ1021

メーカー希望小売価格:¥200,000(税抜)
価格:お見積り品

本製品はお取り寄せとなります。
納期はご注文後、3~4日を要します。

AHDミニPTZドームカメラ TH-AHDZ1021 主な機能と特徴

AHD / CVBS同時出力に対応

TH-ADHZ1021はAHD/CVBSの同時出力に対応しています。
AHD2.0機器との接続を始め、従来のアナログシステム(CVBS)との接続にも対応しています。その為、AHDカメラとしてもアナログカメラとしてもご使用いただくことができます。

フルHDによる高精細映像出力

TH-AHDZ1021は200万画素1/2.8インチCMOSイメージセンサーを搭載し、出力解像度はフルHD(1920×1080)出力に対応。フルHDによる高精細な映像を出力します。

Day&Night機能搭載

TH-AHDZ1021は周囲に光量があるときは鮮明なカラー撮影を行い、周囲が暗くなると自動的に感度を上げた白黒撮影に切り替えるICRタイプのDay&Night機能を搭載しています。これにより昼夜を通じた運用が可能です。

高倍率ズーム機能搭載

TH-AHDZ1021はf5.1~51mmの光学10倍のズームレンズを搭載しています。遠く離れた地点も高解像度・高精細で撮影することができます。また、最大32倍までのデジタルズーム機能も搭載しています。

※デジタルズーム時はズーム倍率に応じて映像が粗くなります。

パン・チルト機能搭載

TH-AHDZ1021は360°エンドレス水平回転に対応したパン機能と90°までのチルト機能を搭載しています。これによりカメラを自由自在に旋回させることができ、カメラ1台で広範囲を監視することができます。

プリセット登録165箇所

TH-AHDZ1021は最大165箇所までのプリセット登録が可能です。監視箇所を予め登録することができ、監視中にコントローラーの短縮キーを押すだけで見たい場所へ旋回させることができます。(ホームポジション変更可)

プロトコル Pelco-D/Pに対応

TH-AHDZ1021はPelco-D/Pに対応し、同プロトコルに対応したDVRから遠隔でカメラのコントロールが可能です。

同軸通信(UTC)機能対応

TH-AHDZ1021はUTCに対応したDVRと接続することで同軸通信によりレコーダー側からカメラの設定や操作を行うことができます。

※UTCに対応したDVRのみご使用いただくことができます。
※CVBS方式ではUTC機能はご利用になれませんのでご注意下さい。

IP66防水規格に準拠し、屋外設置が可能

TH-ADHZ1021はIP66防水規格に準拠しているので、屋外雨ざらしの環境下への設置にも対応します。屋内環境だけでなく、屋外へも設置することができ、様々な環境下への設置が可能です。

RS-485インターフェース採用

TH-AHDZ1021はRSインターフェース採用により、対応するコントローラー、DVRと接続することで遠隔によるコントロールが可能になります。

TH-AHDZ1021配線接続イメージ

TH-AHDZ1021 配線接続イメージ

TH-AHDZ1021をAHD方式でご使用いただく場合、同軸通信によりUTC対応のDVRからの操作が可能です。その場合、配線は同軸ケーブルと電源ケーブルで済みます。直感的な操作を行いたい場合には、別途RS-485信号用の配線を行い、別売のシステムコントローラと接続してご使用下さい。CVBS方式でご使用いただく場合、カメラ操作を行うにはPelcoD/P対応のDVRまたはシステムコントローラと接続して操作を行いますのでRS-485信号用の配線は必須となります。

TH-AHDZ1021 各部名称

TH-AHDZ1021 各部名称

TH-AHDZ1021 本体寸法図

TH-AHDZ1021 本体寸法図

TH-AHDZ1021で撮影した実際の画像 AHD出力 / フルHD

TH-AHDZ1021でAHD出力により実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

 カメラから約50cm離れた被写体を撮影
TH-AHDZ1021 カメラから約50cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
1倍ズーム(f5.1mm)で近距離撮影を行いました。
全体的に落ち着きのある色合いで、輪郭周りもしっかりとしており、画質は良好です。
 事務所外を広角撮影(屋外)
TH-AHDZ1021 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
1倍ズーム(f5.1mm)の広角で事務所外を撮影しました。
広角と言ってもf5.1mmとなりますので画角は水平56°とやや狭めになります。

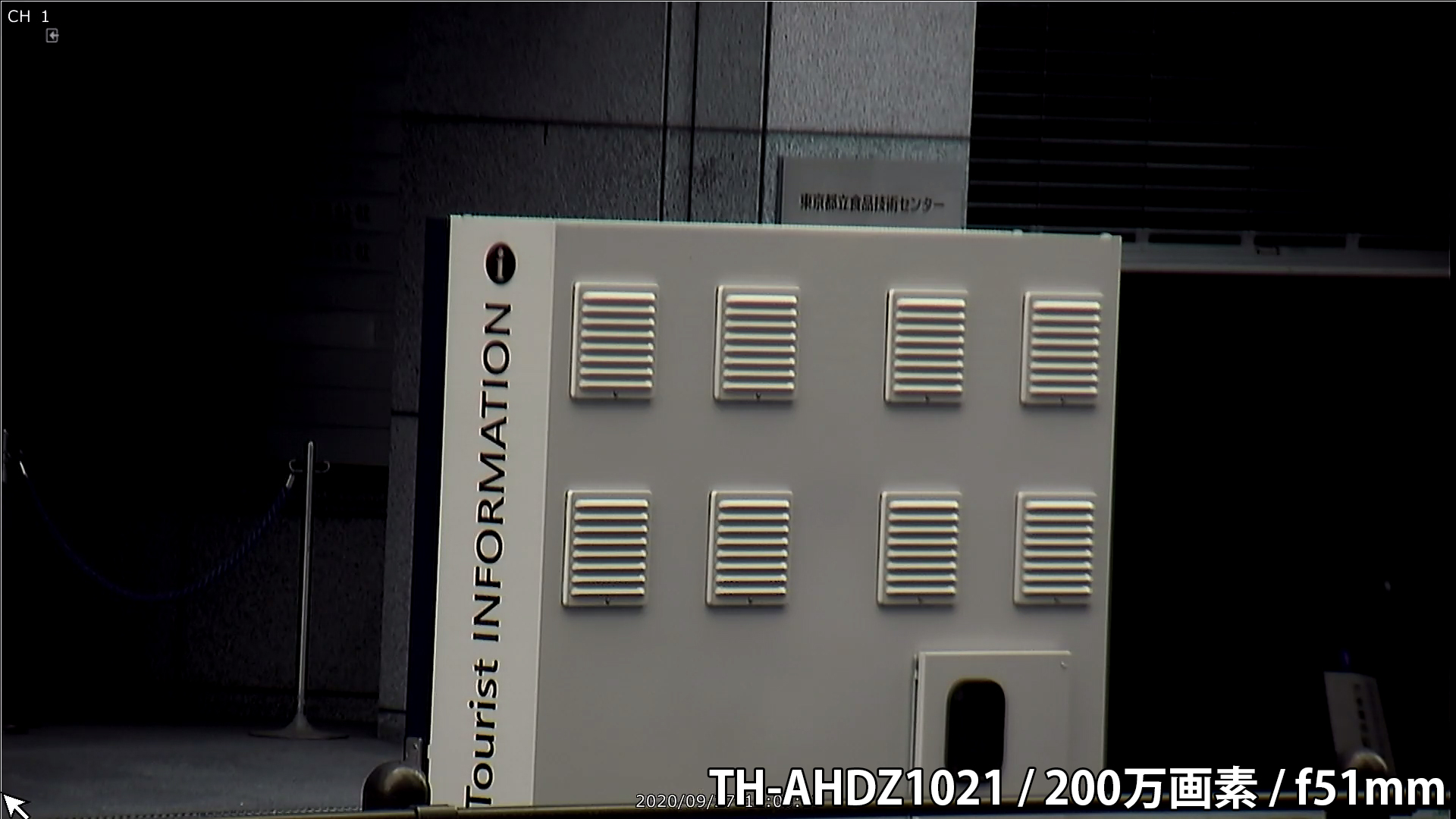

 事務所外を望遠撮影(屋外)
TH-AHDZ1021 事務所外を望遠撮影(屋外) (画像をクリックすると原寸の画像を表示します)
光学10倍ズーム(f51mm)の望遠で事務所外を撮影しました。
オートフォーカス機能搭載の電動ズームレンズを搭載しているので、フォーカス調整は不要でズーム操作をすることで撮影倍率があがり、フォーカスもしっかりと合います。長距離の文字表示もくっきりと見えます。
 カメラから約50cm離れた被写体を低照度カラー撮影
TH-AHDZ1021 カメラから約50cm離れた被写体を低照度カラー撮影 (画像をクリックすると原寸の画像を表示します)
照度0.08Luxの低照度下にて、低照度カラー撮影を行いました。
TH-AHDZ1021の最低被写体照度は0.1Luxとなりますが、電子感度アップ機能も備えておりますのである程度の低照度撮影にも対応します。

TH-AHDZ1021で撮影した実際の画像 CVBS出力 / アナログ画質

TH-AHDZ1021でCVBS出力により実際に撮影した静止画像をご用意致しました。
AHD監視用デジタルレコーダーに入力させた映像をHDMI出力させ、
PCのキャプチャー機器を使用して取り込んでいます。

 カメラから約50cm離れた被写体を撮影
TH-AHDZ1021 カメラから約50cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
1倍ズーム(f5.1mm)で近距離撮影を行いました。
 事務所外を広角撮影(屋外)
TH-AHDZ1021 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
1倍ズーム(f5.1mm)の広角で事務所外を撮影しました。
広角と言ってもf5.1mmとなりますので画角は水平56°とやや狭めになります。
 事務所外を望遠撮影(屋外)
TH-AHDZ1021 事務所外を望遠撮影(屋外) (画像をクリックすると原寸の画像を表示します)
光学10倍ズーム(f51mm)の望遠で事務所外を撮影しました。
オートフォーカス機能搭載の電動ズームレンズを搭載しているので、フォーカス調整は不要でズーム操作をすることで撮影倍率があがり、フォーカスもしっかりと合います。長距離の文字表示もくっきりと見えます。

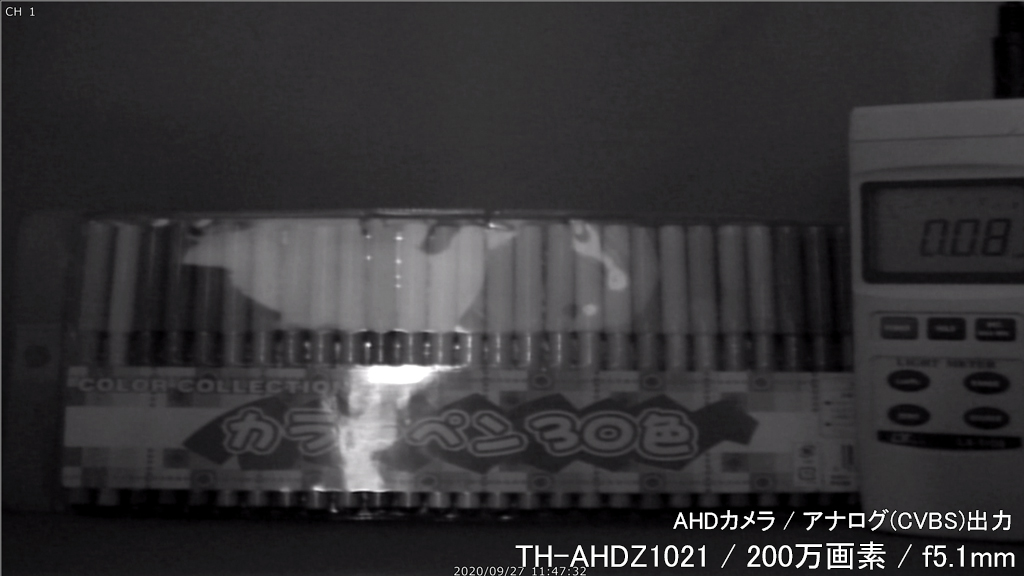

 カメラから約50cm離れた被写体を低照度カラー撮影
TH-AHDZ1021 カメラから約50cm離れた被写体を低照度カラー撮影 (画像をクリックすると原寸の画像を表示します)
照度0.08Luxの低照度下にて、低照度カラー撮影を行いました。
TH-AHDZ1021の最低被写体照度は0.1Luxとなりますが、電子感度アップ機能も備えておりますのである程度の低照度撮影にも対応します。

AHDミニPTZドームカメラ TH-AHDZ1021 のご紹介

TH-AHDZ1021はPTZカメラに定評のある国内メーカー東邦技研のAHDミニPTZドームカメラです。
PTZドームカメラとしてはコンパクトな筐体を採用しており、防水規格IP66に準拠した防水性能も有しているので屋内だけでなく屋外雨ざらしの環境へも設置ができる屋外設置対応モデルとなります。光学10倍ズーム、360°エンドレスパン機能、90°チルト機能を備え、1台で広範囲をカバーできるフルHDミニPTZドームカメラです。

具体的な性能として、イメージセンサーには200万画素1/2.8インチCMOSイメージセンサーを搭載し、出力解像度はフルHD(H1920×V1080)の高精細AHD映像出力が可能です。また、CVBS出力機能も備えており、アナログ方式のシステムへの統合にも対応しています。AHD及びCVBS出力は同時出力が可能な為、アナログ入力を備えたモニターでモニタリングをしつつ、AHDレコーダーで録画するなどの運用にも対応します。

主な撮影能力として、TH-ADHZ1021には赤外線投光器は備わっておりませんが、ICR切替式のDay&Night機能を備え、最低被写体照度はカラー時で0.5Lux、白黒時で0.1Luxの低照度撮影に対応します。さらに電子感度アップ機能も備えており、電子感度アップ時にはカラー時0.002Lux、白黒時0.001Luxという高感度撮影にも対応します。これにより赤外線を搭載せずともある程度の低照度下でも撮影が可能になります。この他、逆光補正機能やHLC機能、WDR機能、デジタルノイズリダクションなどの画像補正機能も備えており、監視撮影を行う上で十分な画像補正に対応します。

続いて、パン・チルト・ズーム機能ですが、まず、パン・チルト可動域はパン(水平旋回)は360°エンドレス旋回に対応し、チルト(垂直旋回)は-2°~90°の範囲で旋回が可能です。旋回スピードはマニュアル操作時が最大150°/秒、プリセット操作時は最大250°/秒の高速旋回が可能な高性能パン・チルト機能を搭載しています。また、レンズにはオートフォーカス機能付メガピクセル10倍光学ズームレンズ(f5.1~51mm)を搭載し、最大32倍のデジタルズーム機能も搭載しています。

TH-AHDZ1021の制御方法はAHD同軸通信機能(UTC)を利用してUTC対応のAHDレコーダーからPTZ操作を行う方法、RS-485通信によるPelco-D/Pに対応したレコーダーからPTZ操作を行う方法、RS-485通信によるシステムコントローラからPTZ操作を行う方法の3つの制御方法に対応します。手軽に操作したい場合にはUTCを利用した操作が最も簡単に導入することができ、直感的にPTZ操作を行いたい場合には、システムコントローラとの組み合わせが良く、レスポンスも良くなる為、操作性を重視したい場合にはシステムコントローラとの組み合わせが最適となります。

TH-AHDZ1021はPTZカメラに定評のある国内メーカー東邦技研製品となりますので、PTZカメラとしての品質は高く、低価格で高性能、高品質なPTZカメラを導入なさりたい場合にとして大変お奨めのPTZカメラです。また、CVBS出力にも対応しておりますので、アナログ出力のPTZカメラをお探しの場合にもお奨め致します。

※AHD防犯・監視カメラの映像のモニタリング、録画をするには※
TH-AHDZ1021はAHD2.0出力/CVBS出力の同時出力に対応したモデルとなりますので、アナログビデオ入力、AHD2.0入力に対応した機器と組み合わせてご使用いただくことができます。

AHDミニPTZドームカメラ TH-AHDZ1021 製品仕様

イメージセンサー 1/2.8型CMOSセンサー
有効画素数 1920(H) x 1080(V) 2Mピクセル
走査方式 プログレッシブスキャン
映像出力 AHD2.0 / CVBS 75Ω (BNC)
同期方式 内部同期
赤外線 非搭載
レンズ 光学10倍、デジタル32倍
f5.1~51mm
水平56°~6°、垂直43°~4.5°
最低被写体照度 カラー:0.5Lux(電子感度アップ時0.002Lux)
白黒:0.1Lux(電子感度アップ時0.001Lux)
水平回転角度 360°エンドレス
水平回転速度 マニュアル:最大150°/秒(6段階)
プリセット:最大250°/秒
垂直回転角度 -2°~90°
垂直回転速度 マニュアル:最大150°/秒(6段階)
プリセット:最大250°/秒
最小回転速度 0.05°
プリセット 登録数:165箇所
名称:16文字(英数字)
グループツアー 8グループ
オートスキャン(オートパン) プログラム可能
パターン 8パターン登録可能(合計480秒まで)
セクター 8セクター選択(16文字)
ホームポジション ON / OFF(15秒~90秒 16段階)
パスワード保護 可能
シャッタースピード 自動 / フリッカーレス / 1/60~1/60,000 / スローシャッター(2~4倍)
ホワイトバランス 自動 / indoor / outdoor
デイナイト 自動 / カラー / 白黒
電子感度アップ ON / OFF、11段階
逆光補正 BLC / HLC / WDR
デジタルノイズリダクション ON / OFF、3段階
プライバシーマスク 8箇所
OSD 英語
専用線通信 RS-485
プロトコル Pelco-D/P、UTC(同軸通信)
アラーム 入力:4ch
動作:プリセット / ツアー / パターン
オートフリップ ON / OFF
保護等級 IP66
電源、消費電流 DC12V / 1A
使用温度、湿度範囲 -10℃~50℃、90&RH以下(但し結露のないこと)
外形寸法 直径157×157.5(H)mm
重量 約1.9kg
同梱内容 TH-AHDZ1021本体
取扱説明書(製品保証1年間)
専用ケーブル
ターミナルコネクタ一式
ACアダプター
専用レンチ
ビス一式

※製品は予告なしに仕様変更になる場合があります。予めご了承ください。

AHDミニPTZドームカメラ TH-AHDZ1021 オプション品のご案内

TH-ZOP005 壁面取付用金具 壁面取付用金具
型番:TH-ZOP005
希望小売価格:¥20,000(税抜) 価格:お見積り品
※納期通常3~5日要します。


TH-AHDZ1021を壁面設置する場合に使用します。
(こちらよりPDF形式の製品仕様書をご覧いただけます。)
TH-ZOP007 ポール取付金具 ポール取付金具
型番:TH-ZOP007
希望小売価格:¥23,000(税抜) 価格:お見積り品
※納期通常3~5日要します。


TH-AHDZ1021をポール取付する場合に使用します。
壁面取付金具TH-ZOP005と組み合わせてご使用いただくことができます。
(こちらよりPDF形式の製品仕様書をご覧いただけます。)
TH-ZOP006 コーナー設置金具 コーナー設置金具
型番:TH-ZOP006
希望小売価格:¥23,000(税抜) 価格:お見積り品
※納期通常3~5日要します。


TH-AHDZ1021をコーナーに設置する場合に使用します。
壁面取付金具TH-ZOP005と組み合わせてご使用いただくことができます。
TH-ZOP011 天井埋込金具 天井埋込金具
型番:TH-ZOP011
希望小売価格:¥9,600(税抜) 価格:お見積り品
※納期通常3~5日要します。


TH-AHDZ1021を天井埋込設置する場合に使用します。
TH-ZOP115 天吊金具 天吊金具
型番:TH-ZOP115
希望小売価格:¥30,000(税抜) 価格:お見積り品
※納期通常3~5日要します。


TH-AHDZ1021を天井吊り下げ設置する場合に使用します。
TH-ZCT02 PTZミニシステムコントローラー PTZミニシステムコントローラー
型番:TH-ZCT02
希望小売価格:¥100,000(税抜) 価格:お見積り品
※納期通常3~5日要します。


RS-485制御によりTH-AHDZ1021をコントロールできます。
3軸操作、プリセット移動などを行うことができます。
(こちらよりPDF形式の製品仕様書をご覧いただけます。)
TH-ZCT01 PTZシステムコントローラー PTZシステムコントローラー
型番:TH-ZCT01
希望小売価格:¥135,000(税抜) 価格:お見積り品
※納期通常3~5日要します。


RS-485制御によりTH-AHDZ1021をコントロールできます。
3軸操作、プリセット移動などを行うことができます。
(こちらよりPDF形式の製品仕様書をご覧いただけます。)
AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
ケーブル ケーブル

TH-AHDZ1021には配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
