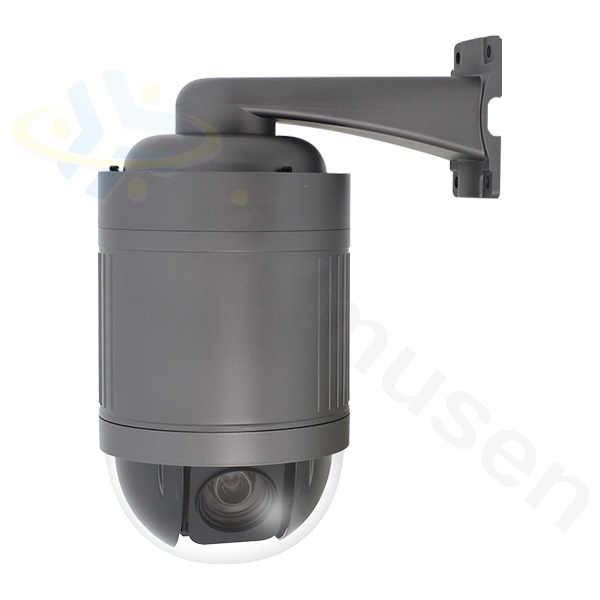

フルHD AHD 20倍光学スピードドームカメラ(屋内用壁面取り付け型) NSZ-AHD120-IUWの製品詳細

フルHD AHD 20倍光学スピードドームカメラ(屋内用壁面取り付け型)
NSZ-AHD120-IUW

フルHD AHD 20倍光学スピードドームカメラ
(屋内用壁面取り付け型)

光学20倍レンズ搭載!壁面取り付け型PTZカメラ!

型番:NSZ-AHD120-IUW

メーカー希望小売価格:¥750,000(税抜)
※販売終了しました。ありがとうございます。

フルHD AHD 20倍光学スピードドームカメラ(屋内用壁面取り付け型)
NSZ-AHD120-IUW 主な機能と特徴

フルHD画質での監視を手軽に実現

NSZ-AHD120-IUWは監視映像を手軽にフルHD画質化することができるAHD(Analog High Definition)防犯・監視カメラシステムのパン・チルト・ズーム機能搭載のPTZ防犯カメラです。アナログ防犯カメラと同じケーブルを利用出来る為、手軽に導入ができ、既にアナログ防犯カメラをご利用の場合、既設の同軸ケーブルをそのまま活用できます。

※アナログ防犯カメラ用の録画装置やモニター、分割装置等に接続することは出来ません。

Panasonic製2メガピクセルCMOSイメージセンサー搭載

NSZ-AHD120-IUWは1/3インチPanasonic製2メガピクセルCMOSイメージセンサーを搭載。200万画素オーバーの高精細映像での撮影が可能です。高解像度撮影が可能なので、アナログ防犯カメラ映像では確認し切れなかった細かな部分もより鮮明に映し出すことができます。

NSZ-AHD120-IUW フルHD画質による圧倒的高精細映像での監視を実現

光学ズーム20倍レンズ搭載

NSZ-AHD120-IUWはf4.7~94.0mmの光学ズーム20倍レンズを搭載しています。
水平58.7°×垂直32.6°~水平3.2°×垂直1.6°の画角で撮影が可能です。

また、12倍デジタルズーム機能を搭載し、最大で240倍のズームが可能です。

※デジタルズーム使用時は映像が粗くなります。

パン・チルト機能搭載

NSZ-AHD120-IUWは360°エンドレスパン機能と90°のチルト機能を搭載しています。
また、最大209ヵ所までのプリセット登録が可能です。

パン・チルト・ズーム制御はRS-485によるPELCO-C/P/Dまたは同軸制御に対応します。

UTC対応

NSZ-AHD120-IUWは対応するDVRと接続することで制御線不要でDVRからズーム/パン・チルト/フォーカス/OSDメニューの調整まで可能です。

対応DVR:NSD5000AHD-H / NSD7000AHD-Hシリーズ

長距離配線が可能

NSZ-AHD120-IUWは最大400mの長距離配線に対応します。

※配線距離、配線ケーブルの種類によっては映像が劣化する場合があります。

True Day&Night 機能搭載

NSZ-AHD120-IUWはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより昼は鮮明なカラー映像で監視ができ、夜間は白黒映像に切り替え、ノイズを抑えた高感度、高画質映像で監視することが出来ます。

NSZ-AHD120-IUW デイモード(カラー映像)NSZ-AHD120-IUW ナイトモード(白黒映像)

WDR機能搭載

NSZ-AHD120-IUWはWDR(ワイドダイナミックレンジ)機能を搭載しています。WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、逆光等の明暗差が大きな場所でも、暗いところは明るく、明るいところは暗くし、鮮明かつ自然な映像を映し出します。

NSZ-AHD120-IUW WDR機能OFFNSZ-AHD120-IUW D-WDR機能ON
▲WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がWDR機能OFFの画像、右がWDR機能ONの画像です。
WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

フリッカレス機能搭載

電源周波数が50Hzの地域(東日本)では、蛍光灯などの下で撮影すると画面のチラツキが発生し見づらくなります。(フリッカ現象)NSZ-AHD120-IUWはフリッカレス機能を搭載することで、蛍光灯のチラツキを抑え、蛍光灯が設置してある場所でも安定した高精細映像で監視することができます。

OSD機能搭載

NSZ-AHD120-IUWはOSD(オンスクリーンディスプレイ)機能を搭載しています。
搭載する多彩な機能をモニター画面を見ながら、設定することが出来ます。

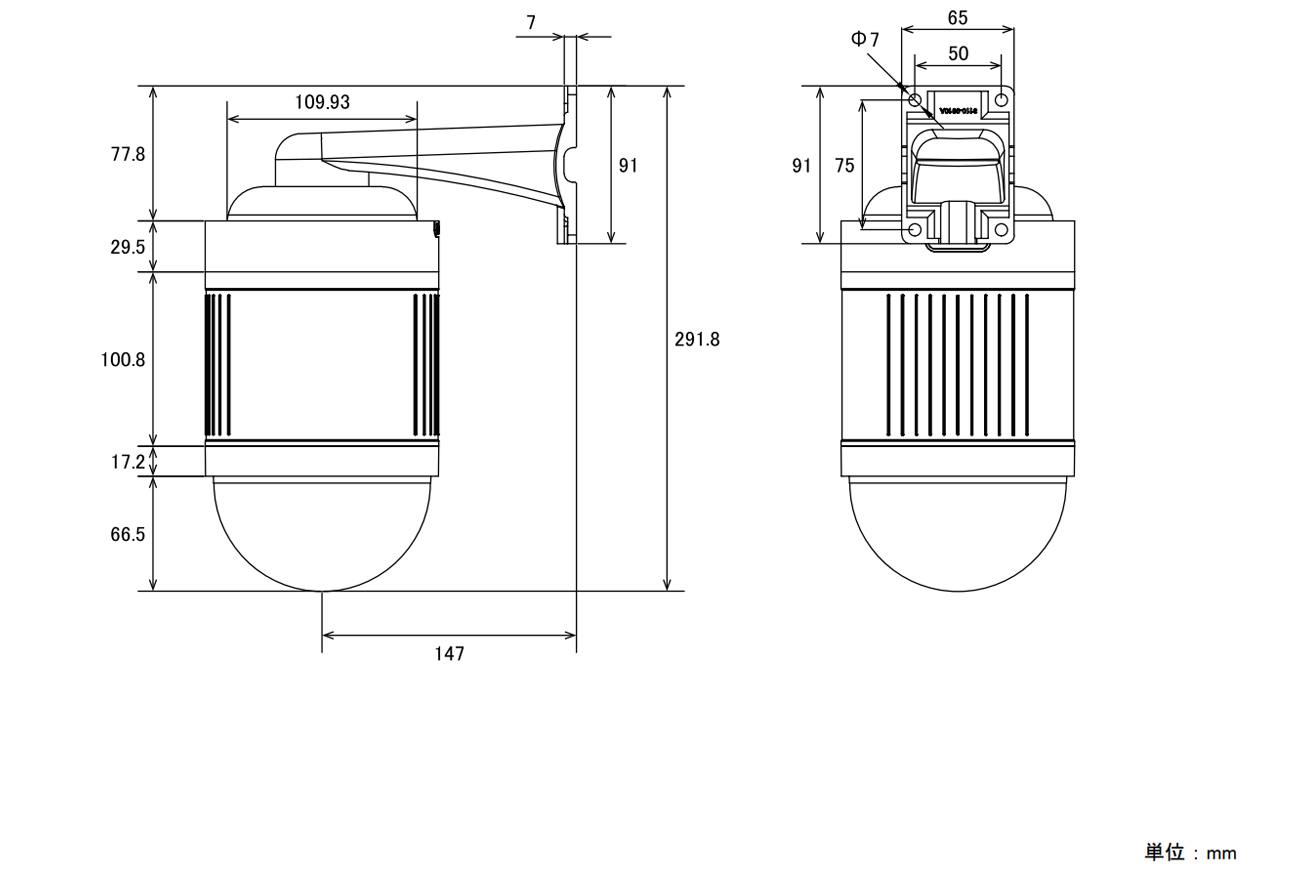

NSZ-AHD120-IUW 本体寸法図

NSZ-AHD120-IUW 本体寸法図

製品保証3年間モデル

NSC/NSDシリーズ 安心の3年保証 本製品は製品保証が3年間備わっております。
国内発売元にて3年間の長期保証対応を実施していますので、
長期間の運用時にも安心してご利用いただくことができます。

保証内容:正常な使用状態で故障し、製品保証期間内である場合のみ無償修理致します。
※状況に応じ新品交換及び中古交換、または同等品と交換致します。

01. 製品保証期間内の修理の際は、修理期間中、無償で代替機をお出し致します。
02.国内発売元では国内に技術スタッフを設けているため、
  簡単な修理においては国内で短期間にて行っております。

保証除外事項:保証期間内でも次の場合は有償にさせて頂きます。
・特殊な環境下での使用により発生した故障や性能劣化。
・お買い上げ後の取扱いの誤りや他の製品(外部要因)による故障、製品の自己修理、改造が加えられた場合。
・お買い上げ後の移動、落下等による故障及び損傷。
・火災、地震、風水害、落雷等の天変地異や公害、虫害、ガス害、
 異常電圧、指定外の使用電源による故障および損傷。
・各部の点検、保守費用及び交換費用。また、営業上の損失や記録内容等のソフト内容の補償は致しかねます。
・製品の故障による二次的損害については、メーカーはその責務を負わないものとします。

フルHD AHD 20倍光学スピードドームカメラ(屋内用壁面取り付け型)
NSZ-AHD120-IUW のご紹介

NSZ-AHD120-IUWはAHD(Analog High Defenition)防犯・監視カメラシステムのPTZフルHD防犯カメラです。
パン・チルト・ズーム操作に対応し、フルHD解像度での撮影ができるAHD2.0に対応したモデルとなります。また、本体は屋内用壁面取り付け型の為、壁面部分への設置が可能です。
PTZ操作はRS-485通信または同軸制御(UTC)に対応し、RS-485通信時には別売のPTZキーボードコントローラ「NSK109」をご使用いただくことでジョイスティック操作による直感的なカメラ操作が可能になります。
同軸制御(UTC)をご利用いただく場合は対応するレコーダーの「NSD5000AHD-Hシリーズ」または「NSD7000AHD-H」シリーズと組み合わせてご使用いただくことでレコーダー側からPTZ操作が可能になります。

イメージセンサーには1/3インチPanasonic製プログレッシブスキャンCMOSイメージセンサーを搭載し、出力解像度は1920×1080のフルHDによる高精細モニタリングが可能です。
また、低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能を採用。これにより低照度下の撮影にも強く、最低照度はカラー映像時で0.5Lux、白黒映像時で0.025Lux(DSS時)と高感度を実現し、多少薄暗い環境下でも監視を可能にします。

レンズにはf4.7~94.0mmの光学20倍ズームレンズを搭載し、離れた被写体も良好に捉えることができます。また、12倍デジタルズーム機能を搭載することで最大240倍のズームにも対応します。

主な撮影機能として明暗差の激しい場所で安定した映像を得ることが出来るWDR機能を始め、蛍光灯のチラツキを完全抑制するフリッカレス機能や低照度下での感度増幅が可能なデジタルスローシャッター機能、低照度時のノイズを軽減させるノイズリダクション機能などを搭載し、様々な環境下でも安定した映像を映し出す機能を搭載しています。各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。

このようにNSZ-AHD120-IUWは防犯カメラとして昼夜を問わずに安定した監視撮影を可能にする撮影能力を備え、PTZ機能も十分な機能を備えております。高倍率ズームが必要な場合やPTZカメラを壁面設置したい場合にご活用いただくことができるPTZカメラです。

※AHD防犯・監視カメラの映像をご覧いただくには※
本製品はアナログ出力を備えていますがフルHDで映像出力する為にはAHD2.0以上に対応したAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

※AHD防犯・監視カメラの録画するには※
NSZ-AHD120-IUWはフルHD対応のAHD2.0モデルとなります。
フルHD映像によるモニタリングや録画を行うにはAHD2.0対応のAHD監視用デジタルレコーダーと組み合わせてご使用いただく必要があります。

フルHD AHD 20倍光学スピードドームカメラ(屋内用壁面取り付け型)
NSZ-AHD120-IUW 製品仕様

イメージセンサー 1/3'' Panasonic Progressive Scan CMOS Sensor
解像度 AHD:1920×1080(1080P)・1280×720(720P)、CVBS:700TVL
レンズ f=4.7~94.0mm / F1.6~3.5
撮影範囲 水平58.7°×垂直32.6°~水平3.2°×垂直1.6°
ズーム 光学ズーム:20倍/デジタルズーム:12倍(トータルズーム240倍)
S/N比 50dB以上
赤外線LED
赤外線照射距離
被写体最低照度(50IRE) カラー時:0.125Lux(DSS On)、モノクロ時:0.025Lux(DSS On)
シャッター速度 1/8~1/30,000
パン/チルト動作角度 360°(エンドレス)/90°
プリセット 209ヶ所
ICR機能
OSD機能
デイナイト機能
WDR
フリッカレス機能
ノイズリダクション機能
アナログ映像出力 有(BNC*1)
オーディオ -
リモートコントロール RS-485・Coaxitron(同軸ケーブル重畳※AHDのみ)
プロトコル PELCO P・D・C
ボーレート 2400/4800/9600
アラーム 入力*3/リレー出力*1
防水機能 -
耐衝撃機能 -
電源 DC12V、AC24V
消費電力 12W
消費電流 DC12V:1.0A、AC24V:0.8A
動作可能周囲環境 0~40度、湿度90%未満
外形寸法 135(径)×291.8(高)×214.5(奥)mm
重量 1800g
同梱内容 NSZ-AHD120-IUW 本体
電源アダプター
製品保証書(保証期間3年間)

※製品の品質改善の為、予告なく仕様が変更となる場合がございます。

フルHD AHD 20倍光学スピードドームカメラ(屋内用壁面取り付け型)
NSZ-AHD120-IUW オプション品のご案内

スモークカバー スモークドームカバー(屋内用PTZカメラ用)
型番:スモークドームカバー(屋内用PTZカメラ用)

メーカー希望小売価格:¥10,000(税抜) 価格:お見積り品

屋内用PTZカメラ用のスモークドームカバーです。
NSK109 PTZキーボードコントローラ PTZキーボードコントローラ
型番:NSK109

メーカー希望小売価格:¥128,000(税抜) 価格:お見積り品

RS-485通信により最大255台のPTZ/スピードドームカメラを制御可能です。
3枢軸のジョイスティックで、快適な操作性を実現。 / NSK109製品詳細ページ
AHD監視用デジタルレコーダー AHD監視用デジタルレコーダー

AHD防犯・監視カメラ録画用の監視用デジタルレコーダーです。
AHD防犯・監視カメラの映像モニタリングや録画の際に必須となります。
ケーブル ケーブル

NSC-AHD932VPUM-Fには配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途お買い求め下さい。
