フル動画録画対応ハイスペック16ch AHD2.0監視用デジタルレコーダー JS-RA1016

フル動画録画対応ハイスペック
16ch AHD2.0監視用デジタルレコーダー

MADE IN JAPANモデル!高性能AHDレコーダー!

型番:JS-RA1016

メーカー希望小売価格:¥800,000(税抜)
価格:お見積り品

本製品はお取り寄せとなります。
納期はご注文後、3~4日を要します。

フル動画録画対応ハイスペック16ch AHD2.0監視用デジタルレコーダー JS-RA1016 主な機能と特徴

AHD2.0/AHD1.0/アナログ(CVBS)カメラの録画に対応

JS-RA1016はAHD2.0/AHD1.0/アナログ(CVBS)防犯・監視カメラの同時接続が可能なハイブリッド監視用デジタルレコーダーです。全自動切り替え・全シグナルに対応しているので、自由な防犯・監視カメラ接続が可能です。

AHD1.0の場合は最大720p解像度で、AHD2.0の場合は最大1080p解像度で、
アナログ(CVBS)の場合は最大960H解像度で録画を行うことができます。

▲PAGE TOP

動画圧縮方式にH.264を採用

JS-RA1016は動画圧縮方式に先進の動画圧縮方式であるH.264を採用しました。
H.264を採用することでフルHD画質の高解像度画質でも長期間の監視録画を実現します。

▲PAGE TOP

高い信頼性を誇る高品質4TB HDDを搭載

JS-RA1016は24時間通電ビデオ監視システム向けに設計された高信頼性の4TB HDD(ハードディスクドライブ)を搭載しています。通常搭載されているHDDに比べて高い品質と信頼性を誇り、24時間稼働を前提とした監視用デジタルレコーダーをより安定して動作させることができます。 また、デフォルトで4TB HDDを搭載しているので、余裕のある録画が可能になります。

▲PAGE TOP

16入力対応・16分割機能搭載

JS-RA1016 16入力対応・16分割機能搭載

JS-RA1016は画面16分割器を搭載し、最大16台までのAHD2.0/AHD1.0/アナログ防犯カメラの接続が可能です。各1台ずつの防犯カメラ映像を表示することはもちろんのこと、画面分割をして4台までの防犯カメラの映像を同時にモニターしたり、録画することができます。また、カメラスイッチャー機能を搭載し、カメラ1台ずつの画面を自動で切り替えてモニターすることも可能です。

▲PAGE TOP

同時録画再生

JS-RA1016は録画を行いながらメニュー操作や再生が出来る同時録画再生機能を搭載しています。録画を停止せずに各機能の設定変更や再生が行なえるので抜け目の無い監視録画が可能です。

▲PAGE TOP

音声記録対応

JS-RA1016は音声4入力・音声1出力端子を搭載しているので、
映像だけでなく音声の記録を行なうことが出来ます。

・音声4入力時は全ての音声を録音可能です。
・ネットワーク機能を使用して遠隔地から音声を聴くことが出来ます。

▲PAGE TOP

日本語操作パネルを採用

JS-RA1016 本体前面パネル

JS-RA1016は日本語操作パネルを採用し、本体操作による利便性の向上を実現しています。
操作パネルでの操作性も高く、リモコン、マウス操作ではなく、本体で操作を行うことが多い設置場所でもご活用いただくことができます。

▲PAGE TOP

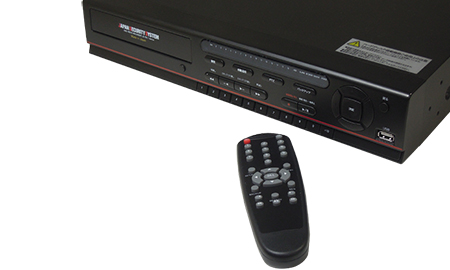

赤外線リモコン操作に対応

JS-RA1016 赤外線リモコン操作に対応

JS-RA1016は付属リモコンによるリモコン操作が可能です。
リモコンは赤外線リモコンで、赤外線受光部は本体前面部にあります。

▲PAGE TOP

マウス操作による扱いやすいグラフィカルユーザーインターフェイス

JS-RA1016 USB光学式マウスによる操作

JS-RA1016の操作は赤外線リモコン以外にもUSBマウスによる操作が可能です。
操作パネルやリモコンと違い、グラフィカルユーザーインターフェイスによる直感的な操作ができます。

▲PAGE TOP

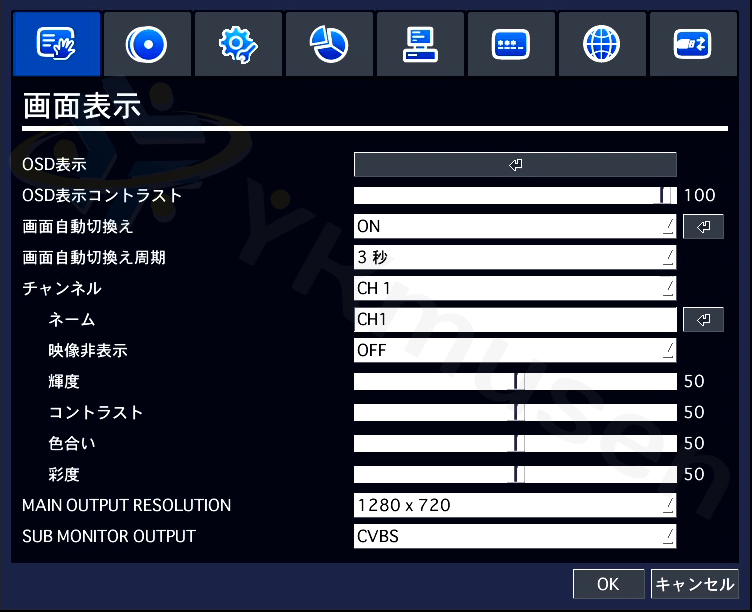

分かり易く洗練された日本語メニュー表示

JS-RA1016 日本語メニュー表示

JS-RA1016は優しいフォントと洗練された日本語メニュー表示を採用しています。難しい設定は不要で、直感的でわかりやすく簡単に設定・ご使用いただくことができます。また、取扱説明書は詳しい日本語の取扱説明書が付属。操作方法に不安のある方でも安心してご使用いただけます。

▲PAGE TOP

細かな録画画質設定が可能

JS-RA1016は録画解像度、録画フレームレート、録画画質をカメラ毎に細かく設定することができます。これにより重要な監視場所は録画画質を上げ、重要度の低い場所は録画画質を下げる等、カメラ毎に最適な録画設定を行うことができます。

JS-RA1016 録画フレームレート設定
▲録画解像度
■アナログ防犯カメラ録画解像度
[ 960H / D1 / CIF から選択可能 ]
■AHD1.0防犯カメラ録画解像度
[ 720P:1280×720 / 640×360 ]
■AHD2.0防犯カメラ録画解像度
[ 1080P:1920×1080 / 1920×540 / 1280×720 / 640×360 ]

JS-RA1016 録画解像度設定
▲録画フレームレート
[ 1~30fps ] まで任意のフレームレートを割り振ることができます。
アナログ防犯カメラ/AHD1.0/AHD2.0共に4chで合計120fpsを割り振ることができ、
全チャンネルフル動画(30fps)録画が可能です。

JS-RA1016 録画画質設定
▲録画画質
[ ネットワーク画質 / 標準画質 / 中画質 / 高画質 / 最高画質 ]

▲PAGE TOP

モーション検知録画・センサー検知録画機能搭載

JS-RA1016はモーション(動体)検知機能とセンサー(外部センサー)検知機能を内蔵しています。モーション検知、センサー検知機能を利用することで、モーション検知及びセンサ検知時のみ録画を行うイベント録画を行うことができ、効率の良い監視録画が可能になります。また、再生確認時には各検知時のログから再生が出来る為、効率良く再生確認を行うことができます。

モーション検知録画について

カメラと本機だけで使用が可能になります。
監視画面上の設定したエリア内に動きがあった時だけ録画を行うことができます。

JS-RA1016 モーション検知感度・検知エリア設定画面
▲モーション検知設定画面
各カメラ毎に検知感度の設定、検知エリアの設定が可能です。
検知感度は9段階から設定ができ、検知エリアは画面上の任意のエリアに設定できます。

※動体検知機能は明るさの変化が激しい場所等では誤動作等起こる場合があります。

センサー検知録画について

別途本機と外部センサーを接続することで使用が可能になります。
外部センサー検知時だけ録画を行うことができます。

JS-RA1016 センサー設定画面
▲センサー設定画面
各アラーム入力毎にアラーム入力タイプを設定します。(N.O / N.C)

イベント録画について

モーション検知・センサー検知時のイベント録画を使用する場合、常時録画とイベント録画を併用することができ、常時録画時の録画設定とイベント録画時の録画設定を個別に設定することが出来ます。これにより常時録画時はフレームレートを下げたHDD容量を節約した録画を行い、イベント録画時(モーション・センサー検知時)のみフレームレートを上げた録画を行う等の録画運用ができます。

JS-RA1016 常時録画+モーション録画

JS-RA1016 常時録画+センサー録画

また、イベント録画時の検知前録画、検知後録画設定も可能です。

JS-RA1016 イベント録画設定
▲イベント録画設定画面
検知前録画時間:OFF、15秒、30秒、1分、3分、20分
検知後録画時間:10秒~30秒、60秒

▲PAGE TOP

簡単検索再生でスピーディーな再生

JS-RA1016は様々な検索再生に対応します。
見たい場面から瞬時に再生できるので、再生時の作業効率を大幅に向上させます。

JS-RA1016 カレンダー検索再生画面

■各再生検索項目
【クイックサーチ】
検索しやすいようサムネイルがリスト表示される再生方式です。
時間、分、秒を選択して検索結果を絞り込みます。
【MOTION SEARCH】
録画映像から部分的にエリアを選択し、選択したエリア内で動きがあった映像を抽出し、再生します。
【タイムライン検索】
録画データをカレンダー→タイムライン(時間軸)から検索することができます。
【イベント検索】
イベントの種類で録画データを検索することができます。
【先頭映像検索】
HDDに保存されている一番古い録画データの再生が始まります。
【最終映像検索】
HDDに保存されている録画データから一番最新の3分間のデータの再生が始まります。
【日時指定検索】
日時を指定して検索(再生)できます。

▲PAGE TOP

簡単にUSBフラッシュメモリーへバックアップ

JS-RA1016は録画したデータを簡単にUSBフラッシュメモリーにバックアップすることができます。また、バックアップしたデータは専用ファイル形式で保存するか、AVI形式で保存するかも設定ができ、専用ファイル形式で保存した場合には再生プログラム付でバックアップされ、AVI形式で保存した場合にはWindows Media PlayerやGOM PlyerなどのPC動画再生ソフトで手軽に再生することができます。

JS-RA1016 バックアップ形式選択画面
▲バックアップ形式選択画面
バックアップ形式を選択します。専用ファイル形式でバックアップを行うか、AVI形式の汎用形式でバックアップするかを選択できます。専用ファイル形式の場合、バックアップ時に再生ようソフトが添付されます。

JS-RA1016 バックアップ時間選択画面
▲バックアップ時間選択画面
開始時間、バックアップ時間を選択します。
バックアップは最大60分までになります。

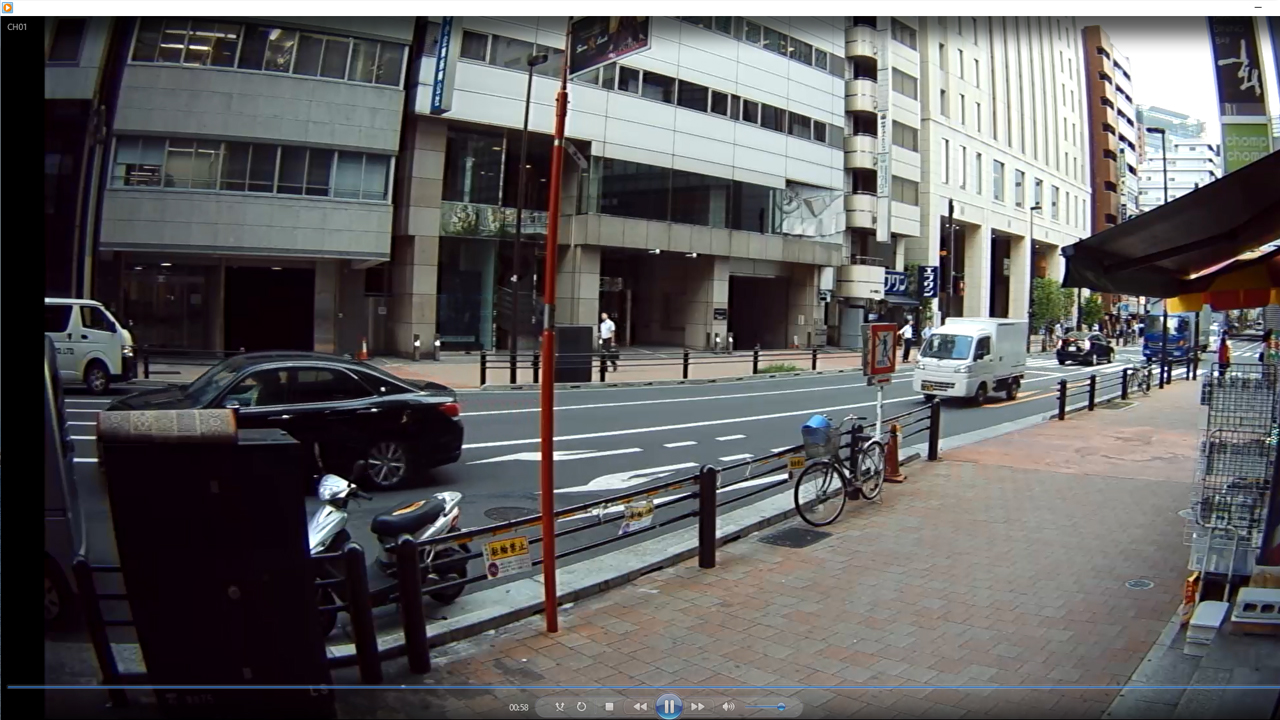

JS-RA1016 バックアップデータ(AVI形式)をWindows Media Playerで再生
▲AVI形式でバックアップしたファイルをWindows Media Playerで再生
画像のように再生することができます。
AVI形式でバックアップした場合、日付時刻は表示されません。

JS-RA1016 バックアップデータ(専用ファイル形式)を専用再生ソフトで再生
▲専用ファイル形式でバックアップしたファイルを専用再生ソフトで再生
専用ファイル形式でバックアップを行うと、再生用ソフト付でバックアップされます。
再生用ソフトを開き、バックアップデータが入ったフォルダを開くと再生ができます。
ソフト上では日付時刻付きで画面が表示・再生されます。
また、日付時刻付きのスナップショット(静止画)保存することができます。
AVI変換も可能ですが、日付時刻情報は表示されません。

▲PAGE TOP

詳細設定が可能なスケジュール録画機能

JS-RA1016は詳細設定が可能なスケジュール録画機能を搭載しています。
スケジュール録画では時間毎、曜日毎に録画モードを設定でき、例えば営業時間内は常時録画、営業時間外はモーション録画又はセンサー録画を行う等の設定ができ、効率の良い録画運用が可能になります。

JS-RA1016 スケジュール録画の詳細時間設定

▲PAGE TOP

ネットワークによる遠隔監視機能

JS-RA1016はH.264動画配信によるネットワーク機能を搭載しています。

ネットワーク機能では、ネットワークを介して遠隔地からJS-RA1016のリアルタイムモニタリングをすることができます。また、録画したデータの再生やバックアップ作業ができる他、JS-RA1016を遠隔で設定することもできます。

JS-RA1016はインターネットブラウザ(Internet Explorer)経由での遠隔監視だけでなく、UMSソフトウェアが付属しており、UMSを使用することでブラウザの相性問題を気にせず遠隔監視を行うことができる他、複数拠点に本機を設置した場合、各拠点の映像を容易に切り替えてモニタリングすることもできます。

ネットワーク設定

JS-RA1016 ネットワーク設定画面
▲ネットワーク設定画面
ネットワーク設定(ルーターの設定も必要です)を行うことで、
ネットワークを使用した遠隔監視が利用可能になります。

JS-RA1016 DDNS設定画面
▲DDNS設定画面
レコーダーに付与されているDDNSを利用することで、
固定IPアドレスを取得せずにネットワーク機能が利用可能です。

ブラウザによるネットワークライブ監視

JS-RA1016 ブラウザによる遠隔監視
▲ブラウザによるネットワークライブ監視画面
ブラウザによるネットワークライブ監視画面です。ネットワークライブ監視ではH.264による高画質ライブ監視を行うことができます。また、JS-RA1016側に音声マイクを取り付けた場合、遠隔地の音声を聴くことができます。この他、スナップショットを取ったり、一時的な動画保存を行ったり、対応するカメラのPTZ制御を行うこともできます。
※ブラウザでのモニタリング時は画面サイズが固定となり、4:3表示になります。

UMSによるネットワークライブ監視

JS-RA1016 UMSによる遠隔監視
▲UMSによるネットワークライブ監視画面
UMSによるネットワークライブ監視画面です。UMSを使用することで、ネットワークライブ監視や遠隔再生、録画データのバックアップを行うことができ、また、複数拠点に設置したJS-RA1016をUMSに登録することで容易に切り替えて監視することができます。複数拠点にJS-RA1016を設置し、一括で管理を行いたい場合にはUMSを使用することで利便性が向上します。

JS-RA1016 遠隔設定画面
▲遠隔設定画面
ネットワーク経由でJS-RA1016本体の設定を変更することができます。遠隔設定はブラウザ画面からの設定となり、英語表示となりますが細かな設定が可能です。

JS-RA1016 ネットワーク再生画面
▲ネットワーク再生画面
ネットワーク再生画面ではカレンダーから日付を選択することで時間軸が表示され、
任意の時間帯から再生、バックアップを行うことができます。
※ブラウザ、UMS共に同様の画面表示になります。

▲PAGE TOP

ダイナミックDNSサービス対応

JS-RA1016 ダイナミックDDNSサービス対応

JS-RA1016はメーカーによるダイナミックDNSサービスをご用意しております。
サービスは無償で利用でき、DDNSサービスを利用することで固定IPアドレスを取得せずにネットワーク経由での監視を行うことが出来るので、 毎月のランニングコストを最小限に抑える事ができます。

※JS-RA1016のDDNSサービスは無償提供の物です
※本DDNSサービスは永久保証のサービスではございません。
予告なくサービスを停止する場合がございますので、予めご了承ください。

▲PAGE TOP

スマートフォンからのモニタリングが可能

JS-RA1016 スマートフォンで遠隔モニタリング JS-RA1016 スマートフォンで遠隔再生

JS-RA1016はiPhone又はAndroidにて専用アプリをダウンロードすることで遠隔モニタリングができます。遠隔モニタリングは4画面一括表示、1画面表示に対応します。

また、遠隔での再生を行うこともでき、カレンダーから日付、時刻を選択することで、遠隔再生を行うことができ、再生も4画面一括再生、1画面再生が可能です。

▲PAGE TOP

HDMI/VGA出力機能

JS-RA1016はHDMIとVGA映像出力端子を備えています。
HDMI出力ではフルHD表示が可能なので、良質な映像で監視することができます。

※CVBS出力も備わっておりますが、画面表示(文字表示)が小さくなります。

▲PAGE TOP

PTZコントロール機能

JS-RA1016 PTZ設定画面

JS-RA1016は様々なプロトコルに対応したPTZコントロール機能を搭載しています。対応するPTZカメラを接続することでJS-RA1016経由でPTZコントロールを行うことができます。またネットワーク経由による遠隔PTZコントロールを行うこともできます。

▲PAGE TOP

カメラタイトル機能

JS-RA1016 カメラタイトル機能

JS-RA1016はカメラ毎に最大10文字までのタイトルを入力することができます。

▲PAGE TOP

HDDチェック機能搭載

JS-RA1016 プライバシーマスク機能

JS-RA1016はS.M.A.R.T機能を搭載し、HDDを自己診断する機能を搭載しています。
HDDの状態を把握することができ、交換時期の一つの目安にもなります。

※予期せぬHDDクラッシュが発生する場合もございます。

▲PAGE TOP

電子メール送信機能搭載

JS-RA1016 電子メール送信機能

JS-RA1016はネットワーク設定及びメール設定を行うことで、センサー検知、モーション検知、ビデオロス、HDD異常時に設定したメールアドレスに電子メール送信をすることができます。

▲PAGE TOP

自動復旧機能搭載

JS-RA1016は停電などが起こった等で電源が落ちても、電源復旧後にシステムが自動回復します。録画していた場合は、復旧後に自動的に録画を再開するので監視用として安心してご使用いただけます。

▲PAGE TOP

メーカー製品保証3年間モデル

JS-RA1016はメーカー製品保証3年モデルとなります。
長期保証が備わっている為、業務用使用等で安心してご使用いただくことができます。

※HDDやファンなどの消耗品については1年保証となります。

▲PAGE TOP

本体前面

JS-RA1016 本体前面

日本語操作パネルを採用し、本体操作もし易くなっています。
各操作ボタン、USBポート、カメラ入力表示及び動作インジケーターがあります。

本体背面 / 各部名称

JS-RA1016 本体背面 / 各部名称

JS-RA1016 録画時間目安

JS-RA1016 録画時間目安表 JS-RA1016 4TB HDD搭載時、録画時間目安表

JS-RA1016 録画時間目安表 JS-RA1016 8TB HDD搭載時、録画時間目安表

フル動画録画対応ハイスペック16ch AHD2.0監視用デジタルレコーダー JS-RA1016 のご紹介

JS-RA1016は高画質、長距離配線化を実現したAHD2.0 / AHD1.0方式に対応した監視用デジタルレコーダーです。AHD規格だけでなく、既存のアナログ(960 / D1 / CIF)にも対応したハイブリッドモデルで、AHD2.0 / AHD1.0 / アナログ防犯・監視カメラを最大16台まで接続して録画することができます。各入力は全自動切り替えで認識できる為、自由なカメラ接続が可能です。また、筐体の質感が大変良く、本体操作パネルは日本語パネルを採用することでリモコン、マウス操作だけでなく、本体操作パネルでの操作性にもこだわった作りに仕上がっています。

具体的な録画性能としては動画圧縮方式にはH.264を採用し、HD及びフルHD録画時のデータ容量を最小限に抑えつつも高画質で長時間の録画を実現しました。録画解像度はAHD2.0ではフルHD(1920×1080)、AHD1.0では720p(1280×720)、アナログでは960H(960×480)の解像度で録画ができます。また、JS-RA1016は優れた動画録画性能を備え、録画フレームレートはあらゆる解像度でもカメラ毎に最大30fpsで録画が出来る為、接続した防犯カメラの映像をフル動画録画することができます。その為、録画画質、特に録画フレームレートを重要視した録画を行いたい場合にご活用いただくことができます。

次に、機能面ではGUI(メニュー)表示は非常に洗練された日本語表示になっており、初めて監視用録画機器を導入なさる場合でも容易に設定ができる内容に仕上がっています。録画機能は監視用録画装置として求められる機能をほぼ完備しており、録画モードでは連続録画、モーション検知録画、センサー検知録画、スケジュール録画を搭載しているので、監視環境に合わせた細かな録画設定を行うことができ、モーション検知録画時のモーションエリアは細かなエリア設定が可能なので設置環境に合わせたエリア調整をすることで不必要なエリアでの検知を防ぐことができます。この他、4入力の音声を記録することも可能なので音声を含めた監視録画を行いたい場合にも最適です。

また、ネットワーク機能も充実しており、インターネットブラウザ(IE)又は専用ソフトのUMSクライアントを用いた遠隔監視機能も備えており、ブロードバンド環境と固定IPアドレス又はこちらの機種にてメーカー提供されているDDNSサービスを利用することでネットワーク経由による監視が可能になります。遠隔監視時にはライブ監視を始め、録画データの再生、バックアップを行うことができ、動画配信は動画圧縮方式と同じくH.264による配信となりますので、フルHD解像度でも軽快なライブ監視が可能です。
ネットワーク再生ではカレンダーから再生を行いたい日付を選ぶと時間軸が表示され、そこから再生を始めることができます。
この他、スマートフォン(iPhone/Android端末)からネットワークカメラのライブモニタリングや再生を行うことができるので、外出先からでもカメラ映像をいつでも確認、再生することができます。

このようにJS-RA1016は監視用デジタルレコーダーとして必要とされる機能を完備したAHD2.0 / AHD1.0 / アナログ防犯・監視カメラ用の録画機器です。優れた録画性能と充実した録画機能を備えており、また、デフォルトで4TBの大容量HDDを搭載している為、長期間録画にも対応しています。さらに大手CCTVメーカー以外の監視用デジタルレコーダーとしては珍しいMade in Japanモデルとなり、見やすい取扱説明書が付属しているほか、メーカー製品保証も3年間の長期保証が備わっておりますので、個人宅を始め、耐久性の求められるマンション、オフィス、店舗等の業務用監視用デジタルレコーダーとしても大変お奨めの製品です。

なお、RS-RA1004は最大で8TB HDDへの増設にも対応します。8TB HDD搭載をご希望のお客様は別途お問い合わせ下さい。

フル動画録画対応ハイスペック16ch AHD2.0監視用デジタルレコーダー JS-RA1016 製品仕様

型番 JS-RA1016
入出力
映像入力 16入力(BNC)
対応規格 AHD2.0 / AHD1.0 / アナログ(CVBS)
映像出力 メインモニター HDMI×1 / VGA×1
サブモニター SPOT×1 / CVBS×1
音声入力 4入力(RCA)
音声出力 1出力(RCA)
音声圧縮方式 G.711
アラーム入力 4入力
アラーム出力 1出力
シリアルインターフェース RS-485×1
録画
圧縮方式 H.264
録画品質 最高画質 / 高画質 / 中画質 / 標準画質 / ネットワーク画質
録画モード 常時録画 / モーション録画 / センサー録画 /
スケジュール録画 / イベント録画
イベント前録画 OFF、15秒、30秒、1分、3分、20分
イベント後録画 10~30秒(1秒間隔)、60秒
録画解像度 AHD2.0:1920×1080、1920×540、1280×720、640×360
AHD1.0:1280×720、640×360
アナログ:960H、D1、CIF
録画フレームレート 1~30fps(4ch合計120fps)※全チャンネルフル動画録画可能
再生
記録映像検索モード クイックサーチ / MOTION SEARCH検索 / タイムライン検索 /
イベント検索 / 先頭映像検索 / 最終映像検索 / 日時指定検索 /
キャプチャーリスト / ログ
画面分割 1、4、9、16画面
速度 コマ戻し、x1/4、x1/2、x1、x2、x4、x8、x16、x32、コマ送り
バックアップ
メディア USBメモリー、外付けHDD、ネットワーク経由
ファイル形式 BMP、AVI、独自動画フォーマット
e-SATA 1
操作
操作方法 正面パネル、リモコン、マウス
ネットワーク
イーサネット 10/100/1000Base-T
ダイナミックDNS(DDNS) 有り
デュアルストリーミング 有り
NTP 有り
モバイル iPad / iPhone / Android
WEBビュアー Windows7~8(10)
PCクライアント UMS Single Client / UMS Multi Client
セットアップ / アップグレード 遠隔操作可能
その他機能
デジタルズーム 有り
サマータイム 有り
S.M.A.R.T 有り
内蔵ブザー 1
言語 日本語、他20か国語対応
E-mail送信 有り
その他仕様
電源(付属ACアダプター DC12V / 6.67A
環境温度 動作温度範囲:+5~40℃ / 保管温度範囲:-10~+50℃
外形寸法 約380(W)×72(H)×340(D)mm(突起部含まず)
重量 約2700g(HDD未装着時)
同梱内容 JS-RA1016本体
CD-ROM
赤外線リモコン
光学式USBマウス
ACアダプター(形状が異なる場合があります)
ACコード
ターミナルブロック
取扱説明書
製品保証書(保証期間3年間)

※製品仕様は予告なしに変更になる場合があります。

フル動画録画対応ハイスペック16ch AHD2.0監視用デジタルレコーダー JS-RA1016 オプション品のご案内

HDMIケーブル HDMIケーブル

HDMIケーブルや同軸ケーブル等は別売となっております。
必要となるケーブルは別途お買い求め下さい。
