i-PRO SmartHD 360度全方位ネットワークカメラ WV-SF438 の製品詳細

i-PRO SmartHD 360度全方位ネットワークカメラ WV-SF438

コンパクト360度全方位ネットワークカメラ
360度全方位の監視が可能!

型番:WV-SF438

希望小売価格:¥150,000(税抜)
※販売終了しました。ありがとうございます。

i-PRO SmartHD 360度全方位ネットワークカメラ WV-SF438 主な機能と特徴

3メガピクセル、フルHD対応(1920×1080/30fps)

WV-SF438は3メガピクセル、フルHD対応(1920×1080/30fps)有効画素数 約310万画素、1/3型MOSセンサーの採用と超広角魚眼レンズの搭載により、高解像度・高画質な全方位の撮影を可能としたネットワークカメラです。
ネットワーク環境で高効率運用ができるトリプルエンコーディングにより、H.264×2ストリーム、JPEGを同時に出力可能。(ただし、ストリームの解像度は撮影モードに依存します)。2メガピクセル/パノラマもしくはダブルパノラマ撮影モードによるH.264動画配信では、1920×1080/30fps、640×360/30fpsの2ストリーム配信を実現します。

2エリアVIQS※1(指定エリア画質可変)機能を搭載

WV-SF438は全体のデータ量は変えずに、指定した領域だけを最大2カ所まで高解像度で配信することができる2エリアVIQS※1機能を搭載。指定した領域は高解像度で、指定外の領域は低解像度画質となり、注視したい箇所の見やすさ向上はもちろん、全体の配信データ量の抑制を実現します。
(H.264画像のみ適用可能、高解像度の領域が全画面比40 %以下の指定)。

※撮像モードが魚眼、パノラマ、ダブルパノラマの場合に使用できます。

※1 VIQS:Variable Image Quality on Specified area

多彩な撮影モードで全方位を監視

WV-SF438は超広角魚眼レンズを搭載し、1台のカメラで360°全方位を監視することができます。また、歪補正機能の搭載により、広角レンズ特有の歪みを軽減し自然な映像を配信します。
多彩な撮影モードを搭載しており、設置箇所、運用目的に合わせた撮影モードを選択することができます。

【撮影モード】
パノラマ / ダブルパノラマ / 4画PTZ / 1画PTZ / 4ストリーム(H.264/VGA) / 魚眼(3M※2/1.3M)

※2 3M 魚眼モード選択時のH.264最大解像度は1.3メガピクセルになります。

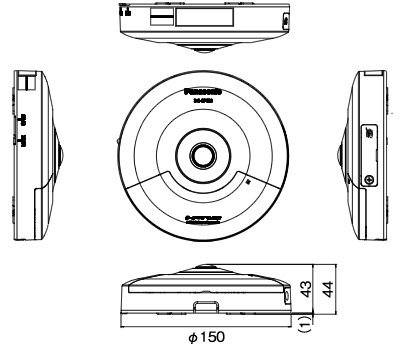

寸法図

WV-SF438寸法図

i-PRO SmartHD 360度全方位ネットワークカメラ「WV-SF438」パンフレット i-PRO SmartHD 360度全方位ネットワークカメラ「WV-SF438」パンフレット(約657KB)

i-PRO SmartHD 360度全方位ネットワークカメラ WV-SF438 製品仕様

基本
電源 DC12 V、PoE(IEEE802.3af準拠)
消費電力 DC12 V : 540 mA/6.5 W、PoE 48 V:125 mA/6.0 W(クラス2機器)
使用温度範囲 -10 ℃~+50 ℃
使用湿度範囲 90 %以下(結露しないこと)
外部I/O 端子 アラーム入力1、 アラーム入力2/アラーム出力、アラーム入力3/AUX出力 各1端子
内蔵マイク エレクトレットコンデンサマイク
マイク入力(外部) φ 3.5 mmモノラルミニジャック
入力感度: -48 dB±3 dB( 0 dB=1 V/Pa, 1 kHz)、入力インピーダンス: 約 2 kΩ/不平衡
使用可能マイク : プラグインパワー方式 供給電圧 : 2.5 V±0.5 V、
推奨ケーブル長 : 1 m未満
ライン入力 入力感度 : 約-10 dBV、推奨ケーブル長 : 10 m未満
オーディオ出力 φ3.5 mmステレオミニジャック(出力はモノラル)
出力レベル :- 20dBV、 出力インピーダンス: 約 600 Ω/不平衡
推奨ケーブル長 : 10 m未満、アンプ内蔵の外部スピーカーを使用してください。
設置方法 天井設置/壁設置/カメラ取付台設置
寸法 直径 150 mm 高さ 44 mm
質量 約370 g(カメラ本体) 約90 g(アタッチメント)
仕上げ 本体 : ABS樹脂、セイルホワイト
カメラ部
撮像素子 1/3型 MOSセンサー
有効画素数 約310万画素
走査面積 4.51 mm(H)×3.38 mm(V)
走査方式 プログレッシブ
最低照度
※換算値
カラー 1.5 lx(F2.4、オートスローシャッター : Off(1/30 s)、ゲイン : On(High))
0.1 lx(F2.4、オートスローシャッター : 最大16/30 s、ゲイン : On(High))
白黒 1.2 lx(F2.4、オートスローシャッター : Off(1/30 s)、ゲイン : On(High))
0.08 lx(F2.4、オートスローシャッター : 最大16/30 s、ゲイン : On(High))
スーパーダイナミック On/Off
ダイナミックレンジ 52 dB typ.(スーパーダイナミックOn時)
ゲイン(AGC) On(High)/On(Mid)/On(Low)/Off
暗部補正 On/Off(スーパーダイナミックOff時のみ)
光量制御 フリッカレス(50 Hz/60 Hz)/ELC
ELC(最長露光時間) ●スーパーダイナミックOnの場合 1/30 s
●スーパーダイナミックOffの場合 1/30 s、3/100 s、3/120 s、2/100 s、2/120 s、1/100 s、1/120 s、1/250 s、1/500 s、1/1000 s、1/2000 s、1/4000 s、1/10000 s
オートスローシャッター Off(1/30 s)、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30s
簡易白黒切換 Off/Auto
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズ
リダクション
High/Low
画像認識 顔検出 Off/On(ライブ画表示なし)/On(ライブ画表示あり)
ただし、画像の種類が魚眼、4ストリームのときは画像認識は機能しません。
プリセットポジション数 16か所 画像の種類が4画PTZ、1画PTZのとき、プリセットが利用できます。
自動モード オートパン/プリセットシーケンス 画像の種類が4画PTZ、1画PTZのとき、
自動モード機能が利用できます。
セルフリターン 10秒/20秒/30秒/1分/2分/3分/5分/10分/20分/30分/60分
画像の種類が4画PTZ、1画PTZのとき、セルフリターンが利用できます。
プライバシーゾーン 塗潰し/Off(ゾーン設定 最大4か所)
VIQS On/Off(最大2か所)ただし、画像の種類が4画PTZ、1画PTZ、
4ストリームのときはVIQSは機能しません。
画面内文字表示 最大20文字(アルファベット、カタカナ、数字、記号) On/Off
ただし、画像の種類が4ストリームのときは、
4つの画像それぞれに画面内文字を指定できます。
動作検知(VMD) On/Off、4エリア設定可能
レンズ部
焦点距離(f) 0.837 mm
最大口径比(F) 1 : 2.4(固定)
画角 水平188° 垂直181°
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ-45コネクター
画像解像度 2M パノラマ[16:9]/2M ダブルパノラマ[16:9]:
  • H.264(1)/JPEG : 1920×1080/640×360/320×180 最大30 fps
  • H.264(2) : 640×360/320×180 最大30 fps
1M パノラマ[16:9]/1M ダブルパノラマ[16:9]
  • H.264(1)/JPEG : 1280×720/640×360/320×180 最大30 fps
  • H.264(2) : 640×360/320×180 最大30 fps
1.3M 魚眼[4:3]/1.3M 4画PTZ[4:3]/1.3M 1画PTZ[4:3]
  • H.264(1)/JPEG : 1280×960/640×480/320×240 最大30 fps
  • H.264(2) : 640×480/320×240 最大30 fps
パノラマ+4画PTZ/パノラマ+1画PTZ/
ダブルパノラマ+4画PTZ/ダブルパノラマ+1画PTZ:
●パノラマ/ダブルパノラマ配信時
H.264(1)/JPEG : 1920×1080/640×360/320×180 最大15 fps
●4画PTZ/1画PTZ配信時
H.264(2)/JPEG : 1280×960/640×480/320×240 最大15 fps
VGA 4ストリーム : Ch1~Ch4 640×480、各最大30 fps
※H.264のみ対応 ※SDカード機能OFFなどの仕様制約があります
3M 魚眼[4:3]:
  • H.264(1) : 1280×960 最大15 fps
  • JPEG : 2048×1536 最大15 fps
画像圧縮方式※1
H.264
画質選択:動き優先/標準/画質優先
配信方式:ユニキャスト/マルチキャスト
ビットレート:(固定ビットレート/ベストエフォート配信)
64 kbps/128 kbps/256 kbps/384 kbps/ 512 kbps/768 kbps/1024 kbps/1536 kbps/
2048 kbps/3072 kbps/4096 kbps/8192 kbps/ 10240 kbps/12288 kbps/14336 kbps
(フレームレート指定)
1 fps/3 fps/5 fps/7.5 fps/10 fps/12 fps/15 fps/20 fps/30 fps
JPEG( MJPEG)
画質選択: 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
配信方式:PULL/PUSH
画像更新速度 0.1 fps~30 fps(JPEGとH.264同時動作時のJPEGフレームレートは制限あり)
音声圧縮方式 G.726(ADPCM)32 kbps/16 kbps   G.711 64 kbps
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/8192 kbps
対応プロトコル
  • IPv6: TCP/IP、UDP/IP、HTTP、HTTPS、RTP、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、MLD、ICMP、ARP
  • IPv4: TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、 ICMP、ARP
最大接続数 14(カメラへ同時接続できるセッション数)※条件による
FTP クライアント アラーム画像送信、FTP 定期送信(FTP定期送信失敗時、
SDメモリーカードにバックアップ可能)
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
推奨SDXC/SDHC/
SDメモリーカード
(別売り)※2
パナソニック株式会社製(miniSDカード、microSDカードは除く)
SDXCメモリーカード : 64 GB  SDHCメモリーカード : 4 GB、8 GB、16 GB、32 GB
SDメモリーカード : 1 GB、2 GB
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank JPEG画像表示、AUX制御(アクセスレベルによる)
携帯端末対応※5 iPad、iPhone、iPod touch(iOS 4.2.1以降)※3、AndroidTM端末※4(2012年9月現在)
※1 同じ圧縮方式でそれぞれ独立に2ストリーム分の配信設定が可能です。
※2 SDXC/SDHC/SDメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、
データ保持の信頼性を高めるため、パナソニックの別売品(BB-HCC02(2GB)、BB-HCC0(8 GB))を推奨いたします。
※3 iPad、iPhone、iPod touchは米国およびその他の国々で登録されたAppleInc.の商標です。
※4 And roid および And roidロゴは、Google Inc.の商標または登録商標です。
※5 対応機種など詳細については、パナソニックのサポートウェブサイト(https://sol.panasonic.biz/security/support/info.html)を参照してください。

対応OS Microsoft® Windows® 7 日本語版
Microsoft® Windows Vista® 日本語版
Microsoft® Windows® XP SP3 日本語版
対応ブラウザ Windows® Internet Explorer® 9.0 32 ビット日本語版
Windows® Internet Explorer® 8.0 32 ビット日本語版
Windows® Internet Explorer® 7.0 32 ビット日本語版
Windows® Internet Explorer® 6.0 SP3 日本語版
●IPv6で通信を行う場合は、Microsoft® Windows Vista®または Microsoft® Windows® 7を使用してください。
●Microsoft® Windows® XPを使用する場合、撮影シーンが大きく変わる際(動きのある被写体を映したときやパン・チルト操作時)に、
OSの描画処理(GDI)の制約により、 ティアリング(画面の一部がずれて表示される現象)が発生することがあります。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

i-PRO SmartHD 360度全方位ネットワークカメラ WV-SF438 オプション品のご案内

WV-PS16 メーカー純正ACアダプター 型番:WV-PS16
本体希望小売価格:¥8,000(税抜) 価格:¥5,600(税込)
カートに入れる(購入数はカート内で設定してください)

PoE給電を使用せずDC12V供給時に必要になります。

WV-Q180 屋内用カメラ取付台(天井用) 型番:WV-Q180
本体希望小売価格:¥10,000(税抜) 価格:¥7,020(税込)
カートに入れる(購入数はカート内で設定してください)

天井用取付専用金具です。落下防止ワイヤー付属。

天井直付金具 型番:WV-Q105A
本体希望小売価格:¥15,000(税抜) 価格:¥10,500(税込)
カートに入れる(購入数はカート内で設定してください)

天井直付け金具です。天井強度が弱い時に使用します。

NVR(ネットワークビデオレコーダー) ネットワークビデオレコーダー(NVR)

NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
