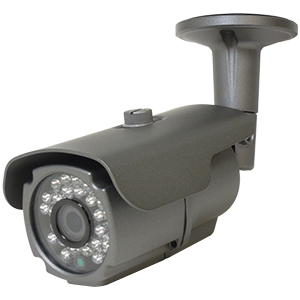

130万画素赤外線暗視対応屋外用HD-SDI監視カメラ YKS-3J1IRの製品詳細

130万画素赤外線暗視対応屋外用HD-SDI監視カメラ
固定レンズを搭載したローコストモデル！

型番：YKS-3J1IR

価格：￥22,800(税込)
※販売終了しました。ありがとうございます。

→YKS-3J1IR 主な機能と特徴
→YKS-3J1IR のご紹介
→YKS-3J1IR 製品仕様
→YKS-3J1IR オプション品

130万画素赤外線暗視対応屋外用HD-SDI監視カメラ YKS-3J1IR 主な機能と特徴

ハイジョン画質での監視を実現

YKS-3J1IRはSONY製1/3インチ130万画素CMOSイメージセンサーを搭載した屋外用HD-SDI監視カメラです。ハイビジョン映像(720p/1280×720)を実現し、ハイビジョンによる高精細な監視映像を提供します。

設置しやすいブラケットとハウジングの一体型の頑丈ボディ

YKS-3J1IRは設置しやすいブラケットとハウジングの一体型の頑丈ボディを採用しています。
また、本体はコンパクトな筐体なので、玄関前や事務所入り口等で防犯カメラ設置による適度な防犯威嚇効果を得ながらも、威圧感を抑えた、さり気ない防犯カメラの設置が可能です。

f3.6mm固定焦点レンズ搭載

YKS-3J1IRはf3.6mmの固定焦点レンズを搭載しています。
面倒なフォーカス調整を必要とせず、レンズ調整不要で設置することができます。

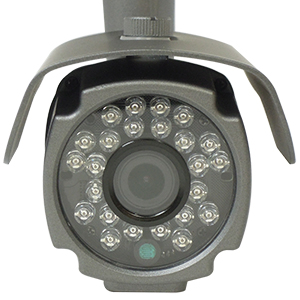

赤外線投光器搭載

YKS-3J1IRは本体前面部に赤外線LEDを24個搭載。最大照射距離は約12mのミドルレンジに対応し、充実の夜間監視を提供します。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより、赤外線の寿命を大幅に伸ばせます。

屋外設置対応

YKS-3J1IRは防水仕様(IP66)なので屋外への設置が可能です。
直接雨水が掛かる場所への設置にも対応します。

True Day&Night 機能搭載

YKS-3J1IRはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより白黒監視時にも充実した高画質映像で監視する事が出来ます。

▲Day&Nightイメージ

DNR(デジタルノイズリダクション)機能搭載

YKS-3J1IRは低照度撮影時に発生しやすいノイズを大幅に低減させるDNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

▲ノイズリダクション機能比較イメージ
左がDNR機能OFFの画像、右がDNR機能ONの画像です。
DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-3J1IRはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

WDR機能搭載

YKS-3J1IRはWDR(ワイドダイナミックレンジ)機能を搭載しています。WDR機能により全体の映像を明瞭に補正する事が出来ます。逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

▲WDR機能比較画像イメージ
明暗差のある環境で実際に撮影した画像です。左がWDR機能OFFの画像、右がWDR機能ONの画像です。
WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

OSD機能搭載

YKS-3J1IRはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

▲メイン設定画面 本体のメイン設定画面です。	▲露光・シャッター速度設定画面 シャッタースピードやSENS-UP設定画面。
▲システム設定画面 言語や出力解像度等のシステム設定画面。

プライバシーマスク機能

YKS-3J1IRは画面上にマスキングをかけられるプライバシーマスク機能を搭載しています。プライバシーマスク機能により、画面上の任意の領域をにマスキングを行うことができます。監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

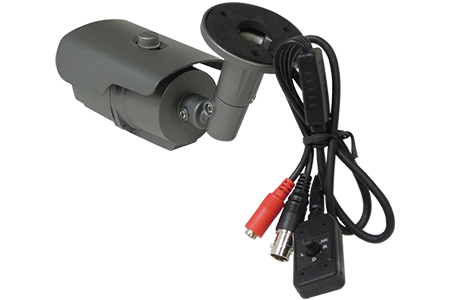

本体背面・接続端子

ケーブルはブラケットから出力し、末尾でHD-SDI映像出力端子、OSD操作パネル、電源入力端子に分岐します。端子部分まで55cm程度になります。
OSD操作パネルは使用しない場合は取り外すことができます。

YKS-3J1IRで撮影した実際の画像

YKS-3J1IRで実際に撮影した静止画像をご用意致しました。
HD-SDI信号をHDMI出力に変換し、PCのキャプチャー機器を使用して取り込んでいます。

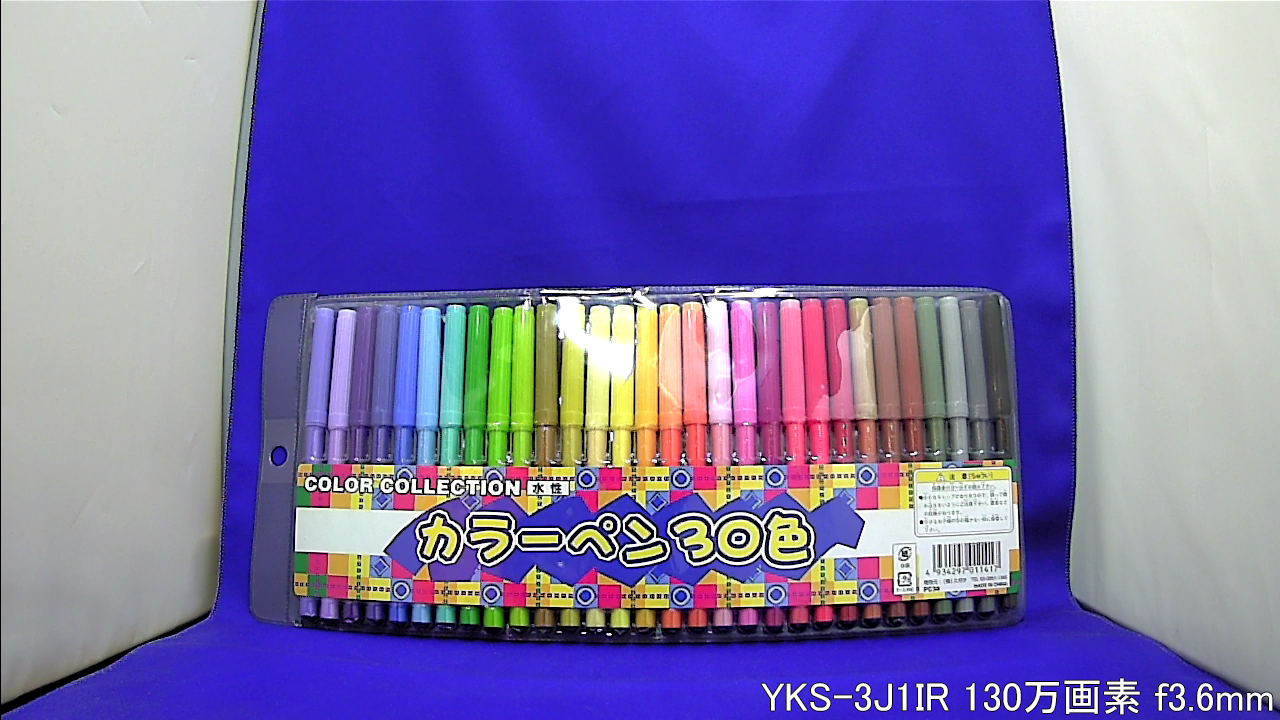

カメラから約40cm離れた被写体を撮影

(画像をクリックすると原寸の画像を表示します)

f3.6mmの為、ややワイドな撮影範囲となります。 映像自体の色合い、輪郭共にはっきりと出ており、高画質で撮影ができます。

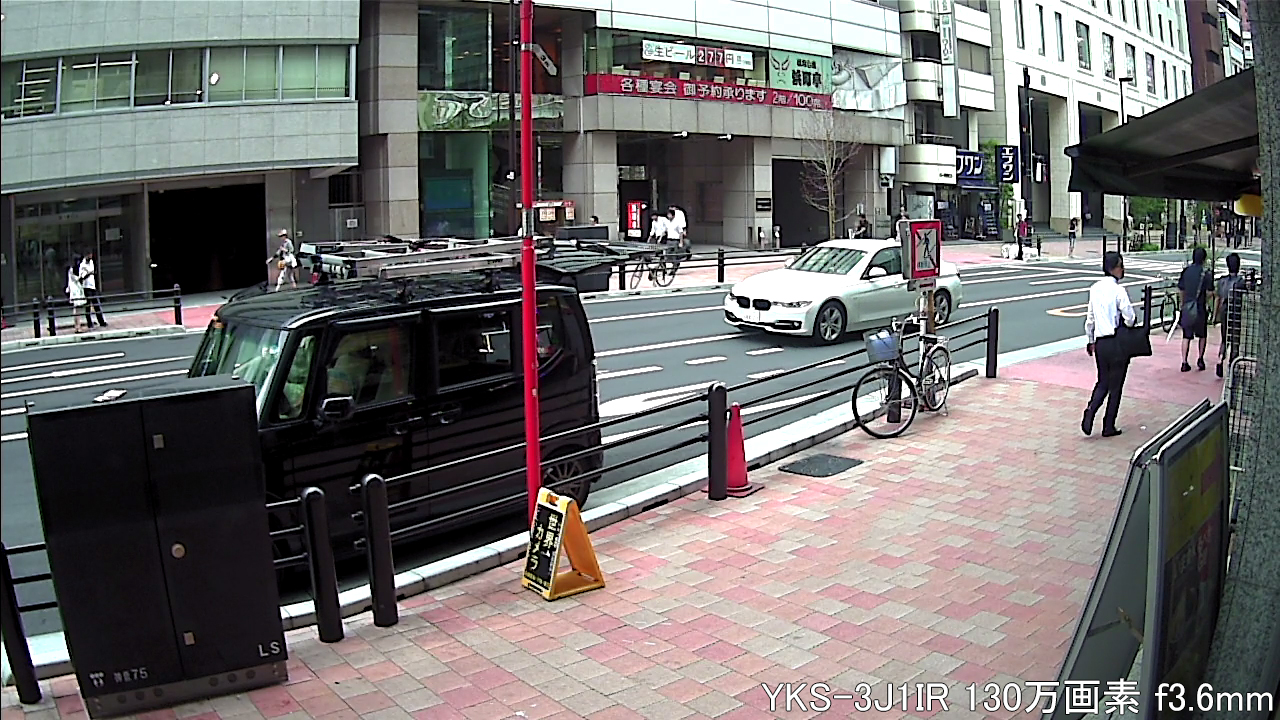

事務所外を撮影(屋外)

(画像をクリックすると原寸の画像を表示します)

全体的な色合いは良く、細かな文字なども確認することができます。

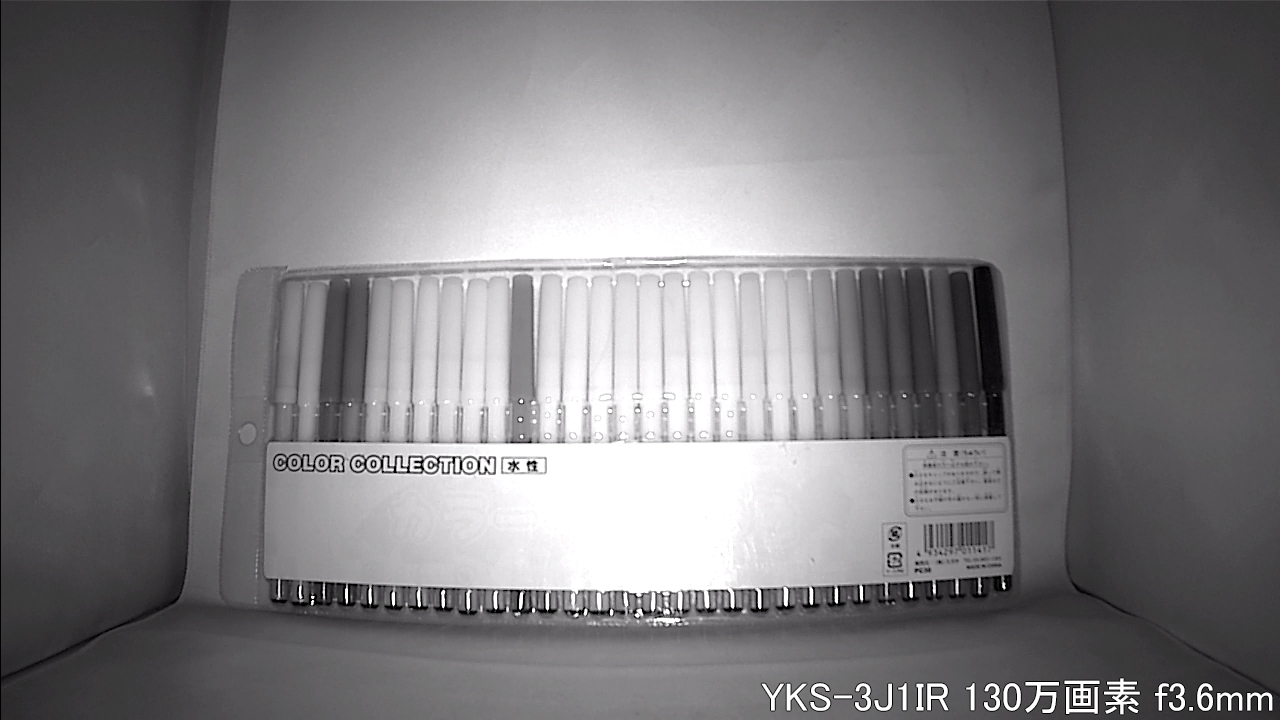

カメラから約40cm離れた被写体を低照度撮影(0.5Lux程度)

(画像をクリックすると原寸の画像を表示します)

赤外線投光器を搭載している為、問題無く撮影できます。 赤外線照射距離は最大12mとなり、実用値は7～10m程度でお考え下さい。

YKS-3J1IRはHD-SDI方式の防雨型屋外設置対応のメガピクセル監視カメラです。設置しやすいブラケットとハウジングの一体型の頑丈ボディで、コンパクトながら大変作りの良い印象を受ける筐体を採用しています。また、f3.6mmの固定レンズを搭載させることで面倒なレンズ調整を必要とせずに設置ができ、手軽に屋外用のHD-SDI防犯カメラを導入したい場合にお奨めです。

イメージセンサーにはSONY製130万画素CMOSイメージセンサーを搭載。出力解像度は1280×720(720p)のHD出力に対応し、ハイビジョンによる高精細映像での監視を実現します。出力フレームレートは60fpsと動画性能に優れた撮影ができます。更に低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能と本体前面に赤外線LEDを24個搭載。赤外線は最大約12mの照射を実現し、低照度下の撮影にも強く、光量が乏しい環境下でも監視を可能にします。

主な撮影機能としては明暗差の激しい場所で安定した映像を得ることが出来るWDR機能を始め、色温度の調整が出来るホワイトバランス機能、低照度下のノイズを軽減させるDNR機能等、監視時に求められる画質を安定させる為の様々な機能を搭載。また、プライバシー保護用のマスキングや、動体検知機能、画像の上下左右反転機能なども搭載しており、マルチな機能を備えています。これらの各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができ、メニュー表示は日本語となっているので、多彩な機能もスムーズに設定していただくことができます。

このようにYKS-3J1IRは必要な機能を備えた屋外用のHD-SDI防犯カメラです。コンパクトでしっかりとした筐体に仕上がっており、本体色はダークグレー塗装の為、壁面がグレー系の場所に設置したい場合には特に合いそうです。残念ながら画素数は130万画素の為、フルHD画質ではありませんが、HD-SDI信号による高精細な映像表示が可能であり、当社取扱いのHD-SDI監視用デジタルレコーダーの「HD-0415U」と組み合わせてご使用いただく場合に最適な屋外用防犯カメラです。

※HD-SDI方式のカメラ映像をご覧いただくには※
HD-SDI入力に対応したモニターをご用意いただくか、HD-SDI→HDMIコンバーターを使用してHDMI入力端子を備えたモニターと接続していただくか、HD-SDI監視用デジタルレコーダーからのHDMI出力をHDMI入力端子を備えたモニターと接続することで映像をご覧いただくことができます。

※HD-SDI方式のカメラ映像を録画するには※
HD-SDI監視用デジタルレコーダーをご使用いただく必要があります。

※HD-CCTV/HD-SDIについて※
HD-CCTV/HD-SDIについて詳しくは新世代ハイビジョン防犯・監視カメラシステム HD-CCTV/HD-SDI防犯・監視カメラシステムのページをご覧下さい。

130万画素赤外線暗視対応屋外用HD-SDI監視カメラ YKS-3J1IR 製品仕様

画素数	140万画素
有効画素数	130万画素
イメージセンサー	1/3インチ SONY CMOSセンサー
スキャニングシステム	プログレッシブ
映像出力	1.0Vp-p ( 75Ω )
AGC	有り
S/N比	50dB 以上 (AGC オフ)
最低照度	モノクロ DSS : 0.0008 lux 、0Lux(赤外線照射時)
ホワイトバランス	有り
シャッタースピード	1/30s - 1/50,000s
デジタルノイズ低減機能	スマート3DNR、2DNR
感度アップ	オフ / x 2 / x 3 / x 8 / x 16 / x 32 /
デイナイト選択	有り
WDR	オフ / BLC / WDR
D-WDR	オフ / オフ
動態検知	オン / オフ
プライバシーマスク	オン / オフ
赤外線LED	24個（赤外線照射距離約12m）
防水基準	IP66
多言語対応	有り
O.S.D	有り
レンズマウント	3.6mm固定焦点
動作可能温度/湿度	-10℃～+50℃ / 30～80% RH
電源/消費電力	DC12V
サイズ	φ42mm x 50(高)mm x 92(奥)mm
重量	約550ｇ
同梱内容	YKS-3J1IR カメラブラケット(装着済み/取り外し不可) 取付ネジ・アンカー一式 六角レンチ DC12V-ACアダプター 製品保証書（保証期間1年）

130万画素赤外線暗視対応屋外用HD-SDI監視カメラ YKS-3J1IR オプション品のご案内

	HD-CCTV/HD-SDI防犯・監視カメラ周辺機器 HD-CCTV/HD-SDI防犯・監視カメラ用の配線ケーブル、コンバーター、 モニター等の周辺機器はこちらのページに掲載しております。
	HD-CCTV/HD-SDI監視用デジタルレコーダー HD-CCTV/HD-SDI防犯・監視カメラ用の録画装置、 HD-CCTV/HD-SDI監視用デジタルレコーダーはこちらのページに掲載しております。
	HD-SDI対応ケーブル 本製品には配線ケーブルは付属しておりません。 配線ケーブルが必要な場合は別途HD-SDI対応ケーブルをお買い求め下さい。
