赤外線搭載バリフォーカルオートアイリスドーム型監視カメラ YK-DC700IRの製品詳細

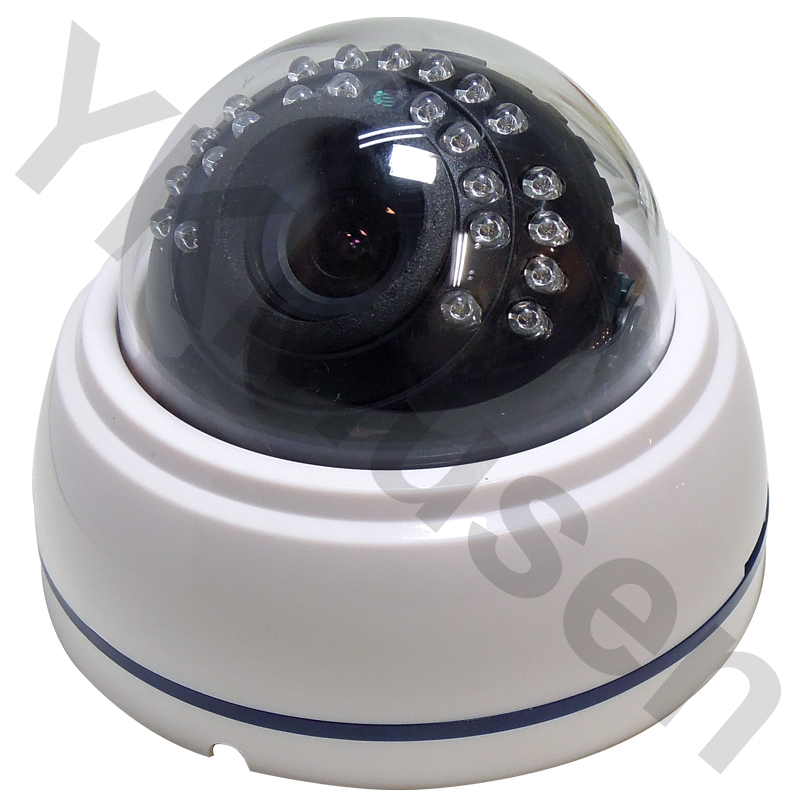

赤外線搭載VFAIレンズ搭載ドーム型監視カメラ
Effioチップセット採用！赤外線による夜間監視対応！

型番：YK-DC700IR

価格：￥25,800(税込)
※販売終了しました。ありがとうございます。

→YK-DC700IR 主な機能と特徴
→YK-DC700IR のご紹介
→YK-DC700IR 製品仕様
→YK-DC700IR オプション品

赤外線搭載バリフォーカルオートアイリスドーム型監視カメラ YK-DC700IR 主な機能と特徴

SONY Effioチップセット採用

YK-DC700IRは高感度および高解像度を実現するSONY Effioチップセットを採用しました。イメージセンサーには48万画素の1/3インチSONY 960H EXview HAD CCDを搭載し、水平解像度700TVラインの高解像度を実現しています。

Effioチップセットとは
高解像度、高S/N、高色再現を実現する処理方法を搭載したSONY製信号処理LSIです。

デイナイト機能搭載

YK-DC700IRは周囲の明るさに対応し、暗くなると自動的に白黒撮影に切換えます。
これによりカラー撮影時に比べてノイズを抑えた低照度撮影が可能です。

赤外線LED搭載

YK-DC700IRは赤外線LEDを24個搭載することで照明の無い夜間監視に対応しています。
赤外線照射距離は最大約15m、低照度下では白黒映像に切り替えて赤外線照射による暗視撮影を行うことができます。
※赤外線波長は850nmの為、赤外線LED発光部分がぼんやり赤く光ります。

2DNR(二次元ノイズリダクション)機能搭載

YK-DC700IRは低照度撮影時に発生しやすいノイズを大幅に低減させる2DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

諧調補正機能(D-WDR/デジタルワイドダイナミックレンジ)機能搭載

YK-DC700IRは諧調補正機能(D-WDR/デジタルワイドダイナミックレンジ)機能を搭載しています。諧調補正機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です。

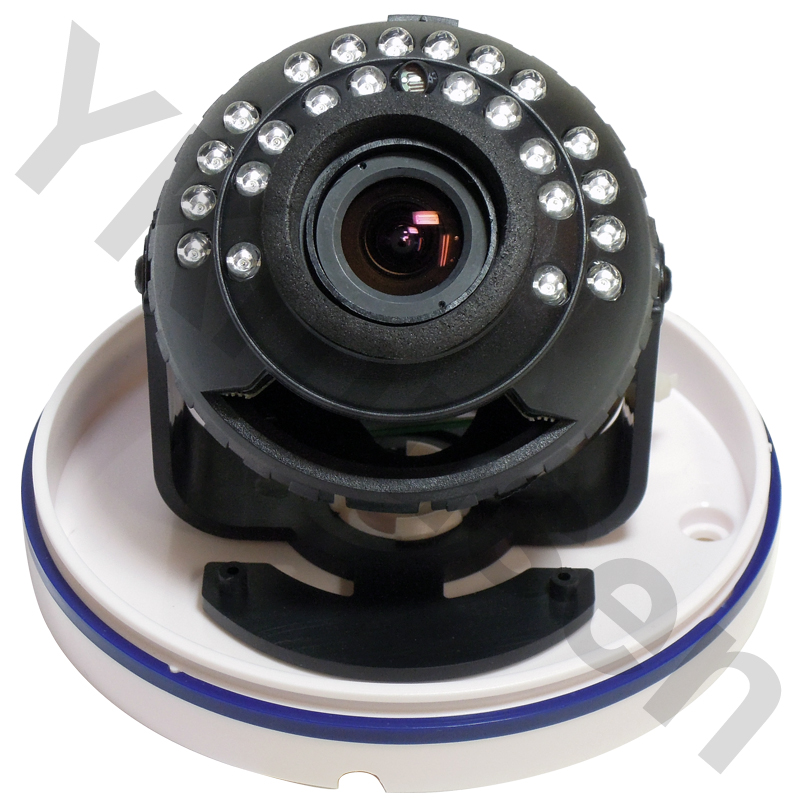

広角バリフォーカル・オートアイリスレンズ搭載

YK-DC700IRはf2.8-11mmのデイナイト対応広角バリフォーカル・オートアイリスレンズを搭載しています。f2.8mm時は水平画角81.2°のワイド撮影が可能なので広範囲の監視にも対応し、焦点距離の調整幅が広いことから様々な設置場所に対応します。 レンズはドームカバーを開けて画角調整、撮影方向の調整を行なう事が出来ます。

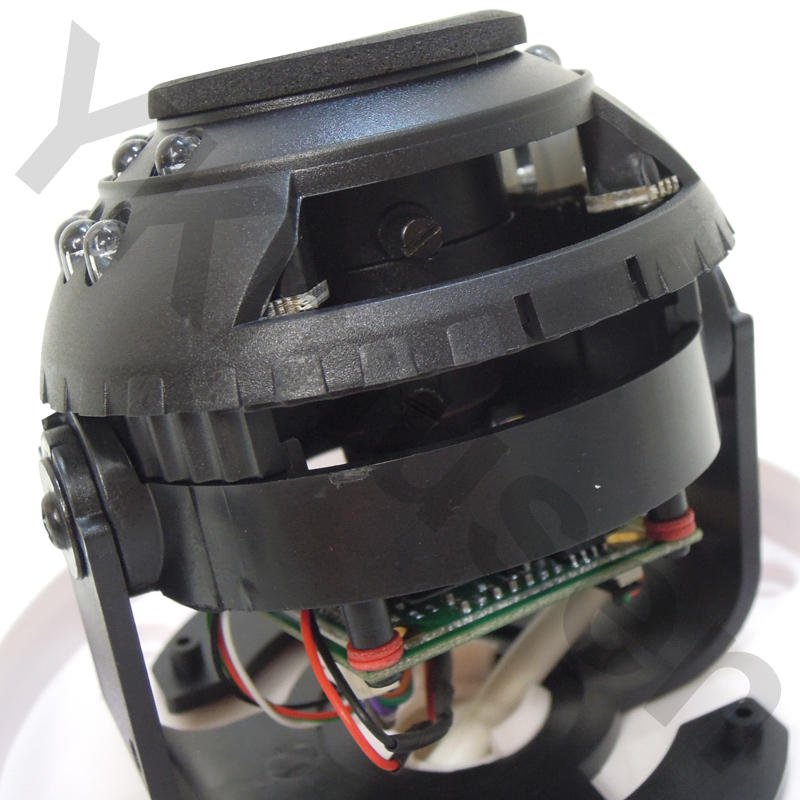

三軸方向調整機能

YK-DC700IRはカメラのパン・チルト・水平方向への調整が簡単に出来る3軸方向調整機能を搭載しています。これにより設置時の画角調整などが容易に行う事ができます。

OSD(オンスクリーンディスプレイ)機能搭載

YK-DC700IRはEffioシステムによるOSD機能を搭載しています。
カメラ設定をディスプレイ上で行える為、多彩な機能をディスプレイ画面を見ながら設定できます。
OSDメニュー画面ではノイズリダクション機能のほか、明暗部のコントラストを改善する階調補正(D-WDR機能)や夜間時の車の強いヘッドライトを抑え視認性を向上する HLC(High Light Compensation)機能などを設定でき、高画質で鮮明な画像に調整することができます。

▲ケーブル部分に備わっているOSD操作パネル

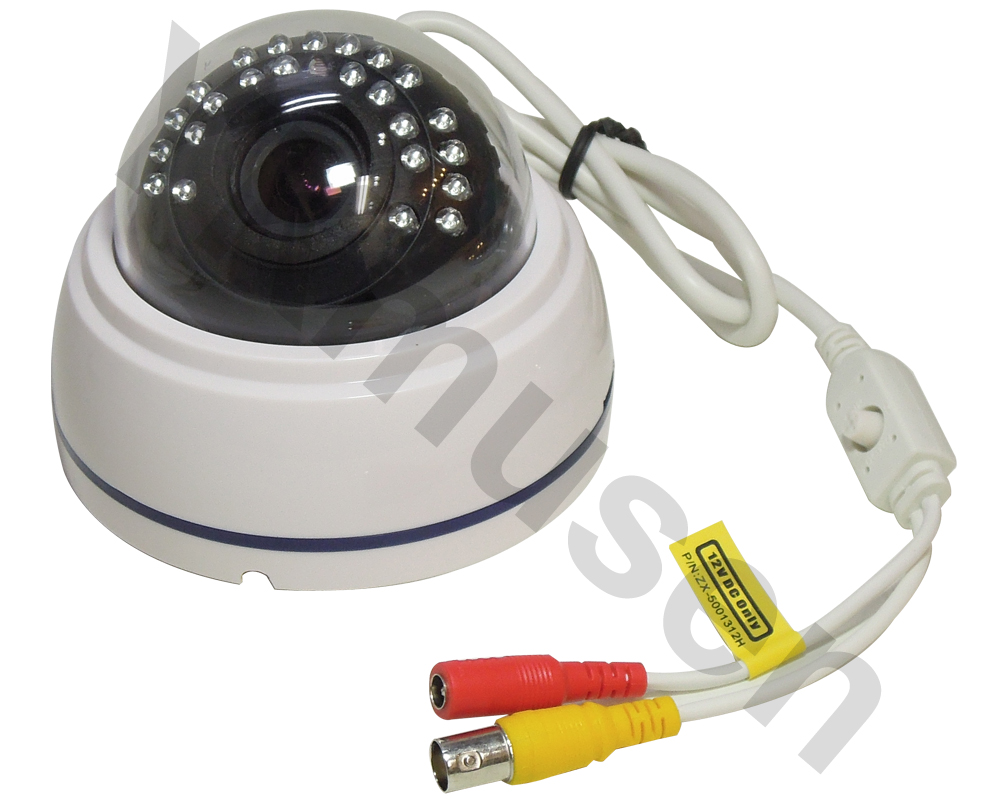

接続端子部分

YK-DC700IRはカメラ背面より約80cmのケーブルが出力されており、
末尾でOSD操作スイッチ、映像出力(BNC-J)と電源入力に分岐します。

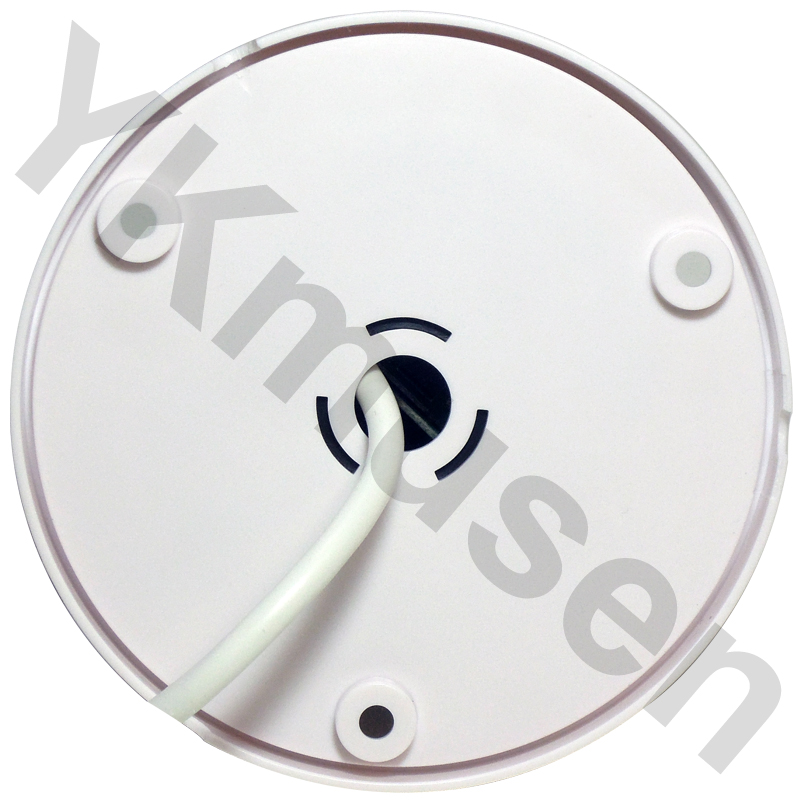

本体底面

YK-DC700IRの固定は3か所止めになります。
底面にはケーブルを横から通せるスペースがあります。

YK-DC700IRで撮影した実際の画像

YK-DC700IRで撮影した実際の画像です。
パソコンへの取り込みよりインターレース縞が出てしまっていますが通常は出ません。
また、多少画質が劣化していますが、目安としてご覧下さい。

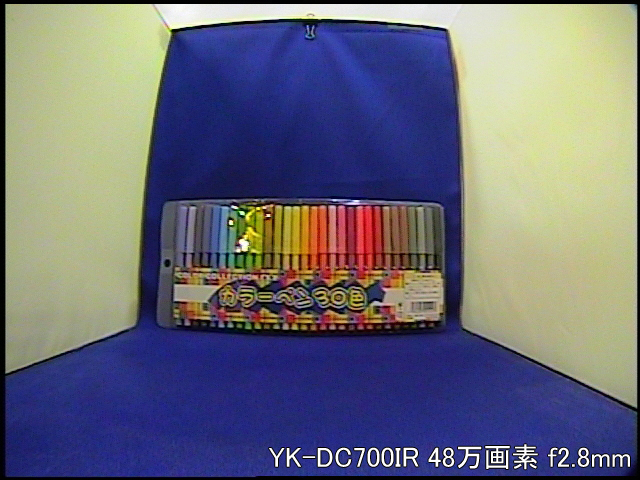

カメラから約40cm離れた被写体を撮影
48万画素/700TVラインによる高解像度撮影です。色相が大変良く、極めて良質な映像を映し出します。

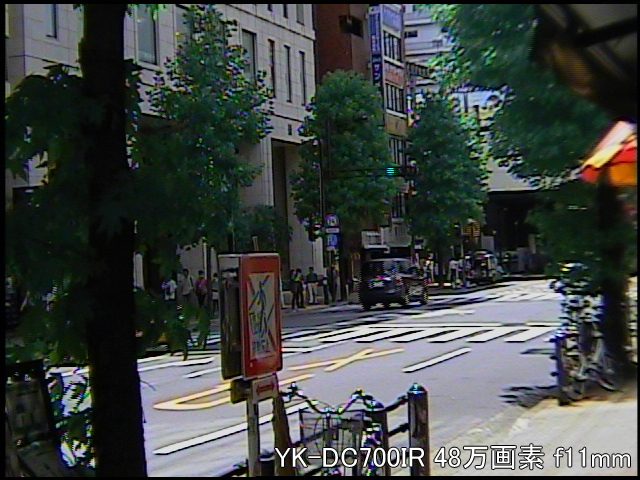

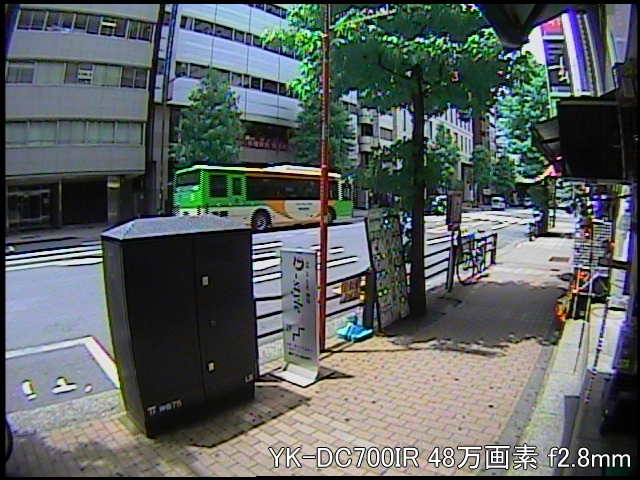

事務所内から外を撮影 f2.8mm時	事務所内から外を撮影 f11mm時
日照りが強い時間帯に撮影しましたが、非常に安定した映像で撮影できました。 全体的に色相が大変良く、映像のキレも良いので解像度の高さがうかがえます。 f2.8mmの場合は非常にワイドに監視することができます。 f11mmでは比較的離れた場所でも十分に人物を確認することができます。 人相を特定するには10m程度までの距離になります。

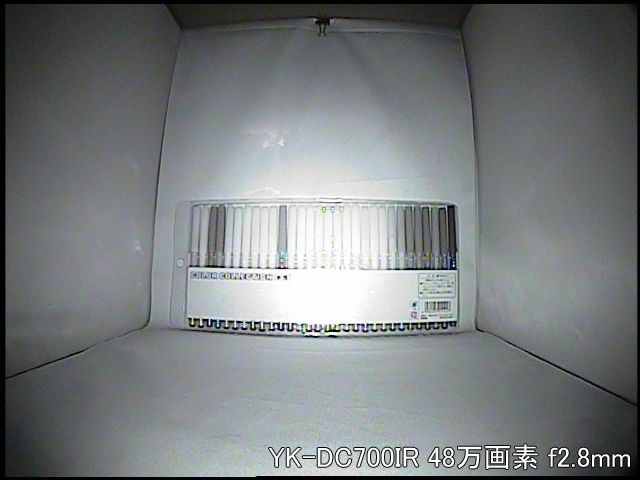

カメラから約40cm離れた被写体を暗闇で撮影
赤外線を照射することで0Lux環境下でも撮影が可能です。

YK-DC700IRはEffioチップセットを採用した高画質・高機能のドーム型監視カメラです。本体に赤外線投光器を搭載することで昼夜監視に対応。また、レンズにはバリフォーカル・オートアイリスレンズを搭載しているので設置場所に合わせた最適な監視エリアを得ることができます。

まず、撮影能力としてはEffioチップセットと48万画素イメージセンサーである1/3インチSONY Ex-view CCDを採用することで鮮明な監視映像を得ることができます。また、水平解像度700TVラインは屋内用ドーム型監視カメラとしては最高クラスの高解像度になりますので画質を重視した場合には非常に高い性能を備えていると言えます。

また、低照度下での監視用としてはDay&Night機能を搭載し、色相を損なわないカラー撮影能力と高感度白黒撮影を両立させました。更にレンズ周囲に赤外線LEDを24個搭載することで低照度下では赤外線照射による暗視撮影を行います。赤外線照射距離は最大約15mと強力な照射を行う事が可能なので充実した夜間監視を実現させます。更に機能面としてはEffioチップセットのOSD制御によるノイズリダクション機能のほか、明暗部のコントラストを改善する階調補正機能(実質、D-WDR機能と同等)や夜間時の車の強いヘッドライトを抑え視認性を向上する HLC（High Light Compensation）機能等を搭載しており、高画質で鮮明な画像を提供する為の多彩な機能を備えています。

搭載するレンズはf2.8mm-11mmの広角から望遠のバリフォーカル・オートアイリスレンズを搭載。広角時は水平画角81°のワイド撮影が可能なので、これ1台で広範囲の監視を行なうことができます。また、フリッカレス機能を搭載しているので電源周波数50Hz地域での監視時にも安定した映像で撮影出来るので蛍光灯を大量に設置してある場所の監視カメラとしてもご活用いただけます。

お奨めの設置環境としては蛍光灯のチラツキ対策が出来ており、夜間は赤外線照射による暗視撮影が可能な点から、店舗や事務所、倉庫などで日中は蛍光灯等の照明で十分に明るさが得られており、夜間は照明を消灯する為に暗闇となってしまうような監視場所での活躍が期待出来ます。

赤外線搭載バリフォーカルオートアイリスドーム型監視カメラ YK-DC700IR 製品仕様

イメージセンサー	1/3インチSONY Ex-view CCD
有効画素数	48万画素 / 976(H) ×494(V)
水平解像度	700TVライン
走査方式	2：1インターレース
逆光補正	BLC/HLC
ワイドダイナミックレンジ	ATR (D-WDR)
同期方式	内部同期
ビデオ信号出力	1.0Vp-p 75Ω
ガンマ補正	0.45
最低被写体照度	0.005Lux/F1.0
S/N比	52dB
Day&Night	自動 / カラー / BW
AGC	ON/OFF
ホワイトバランス	ATW/PUSH/ユーザー1/ユーザー2/ANTI CR/手動/PUSH LOCK
シャッタースピード	自動：1/60～100,000秒 手動：1/60～1/10,000秒
ノイズリダクション機能	2D-DNR
プライバシーマスク機能	4か所任意設定
画質調整	左右反転/ブライトネス/コントラスト/シャープネス/色相/ゲイン
レンズ	f2.8-11mmバリフォーカル・オートアイリスレンズ(DC駆動)
赤外線照射	CDSセンサー 約10Lux以下で照射
赤外線照射距離	最長約15m (LED24個 / 850nm)
電源	DC12V±10%
消費電流	最大260mA
外形寸法(mm)	φ120×H77
重量	約380g
使用温度範囲	-10～45℃
接続端子	BNC-J
同梱内容	YK-DC700IR本体 取付ネジ、アンカー一式 DC12V-ACアダプター BNCP-RCAJ 取扱説明書(製品保証1年)

赤外線搭載バリフォーカルオートアイリスドーム型監視カメラ YK-DC700IR オプション品のご案内

ケーブル 常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
