IR送信対応2.4GHzワイヤレスAVシステム AV@AirProの製品詳細

IR送信対応2.4GHzワイヤレスAVシステム AV@AirPro

IR送信対応2.4GHzワイヤレスシステム
IR信号送信、ステレオ音声対応ワイヤレスシステム

型番:AV@AirPro

価格:¥19,800(税込)
カートに入れる
(購入数はカート内で設定して下さい)
-電波到達距離-
メーカー公称値 ~最大約100m/実用値 ~最大約40m

IR送信対応2.4GHzワイヤレスAVシステム AV@AirPro 主な機能と特徴

●2.4GHzワイヤレス送信
AV@AirProは2.4GHz帯を使用したワイヤレスシステムです。
防犯カメラやAV機器の映像信号、音声信号をワイヤレス使用する事が出来ます。

●最大電波到達距離100m実現
最大で100m、実用的距離では~40mの映像、音声の送信が可能です。

●音声送信ステレオ対応
音声送信はステレオに対応。AV機器のワイヤレスシステムにもお奨めです。

●IR送信対応
IR送信に対応しているので、赤外線リモコンの信号をワイヤレスで送信する事が出来ます。
※IR送信時の電波到達距離は最大60mとなります。

●4ch送受信切換対応
送信周波数は4chまで対応。同一箇所で最大4台までご使用になれます。

●トランスミッター・受信機筺体
AV@AirPro トランスミッター・受信機筐体
トランスミッター、受信機は共通の造りとなります。本体は薄型・軽量の造りとなっています。

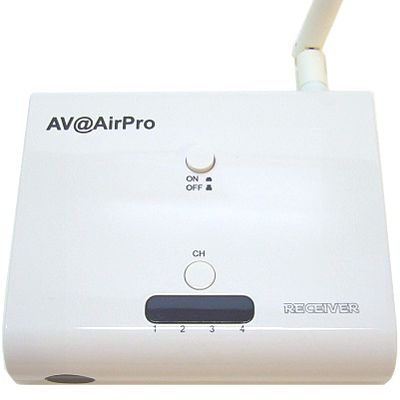

●電源・送信/受信ch切換スイッチ
AV@AirPro 電源・送信/受信ch切換スイッチ
本体上面には電源のON/OFFスイッチ、送信/受信ch切換スイッチ、
送信/受信ch表示LEDが備わっています。

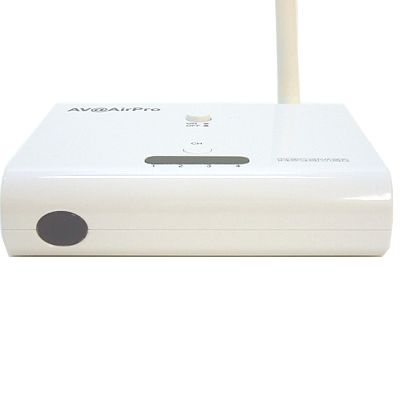

●受信機赤外線受光部
AV@AirPro 受信機赤外線受光部
受信機には赤外線リモコンの受光部があり、AV機器等の赤外線リモコンで
受光部に向けて操作をする事で、離れた場所の機器の操作を行なう事が出来ます。

●送信機背面・赤外線送信部
AV@AirPro 送信機背面 AV@AirPro 送信機・赤外線送信部

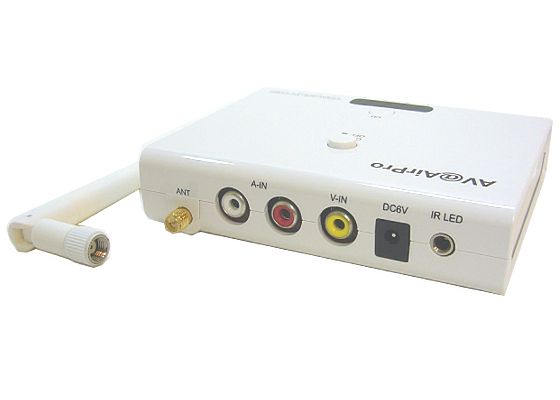

▲送信機背面
・専用アンテナ(SMA端子)
・音声入力端子(L/R)
・映像入力端子
・電源入力端子
・IR LED接続端子(付属赤外線発信機と接続)
▲送信機・赤外線送信部
送信機背面にIR LED端子が備わっており、付属の赤外線発信機と接続することで、受信機側から送られてくる赤外線リモコン信号を発信する事が出来ます。これをAV機器等の赤外線受光部に向けることで赤外線送信が可能です。

●受信機背面・赤外線信号送信アンテナ
AV@AirPro 受信機背面 AV@AirPro 受信機・赤外線信号送信アンテナ

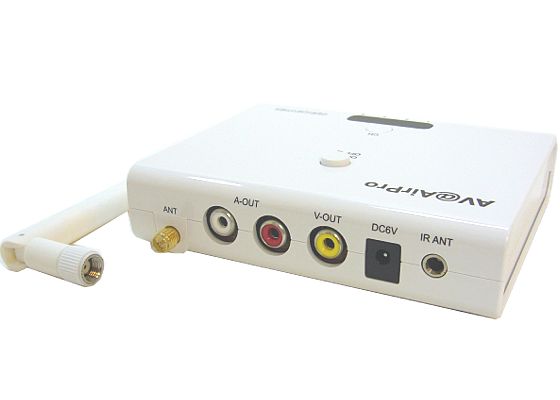

▲受信機背面
・専用アンテナ(SMA端子)
・音声出力端子(L/R)
・映像出力端子
・電源入力端子
・IR ANT端子(付属IR用アンテナと接続)

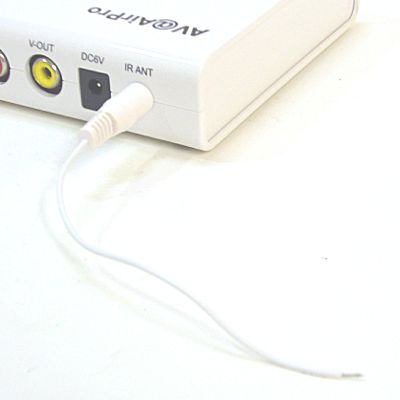

▲受信機・赤外線送信用アンテナ
受信機背面にIR ANT端子が備わっており、受信機正面の赤外線受光部から受信した赤外線信号を送信機の赤外線送信部へ送信します。

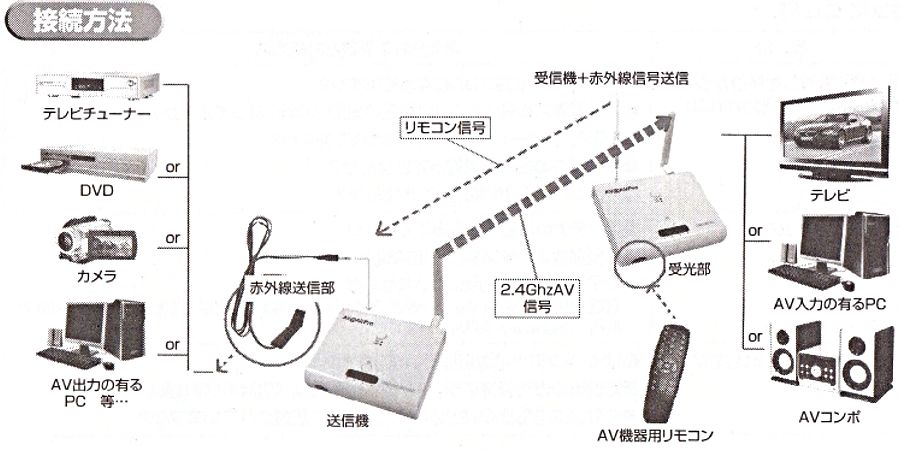

●接続方法
AV@AirPro 接続方法
AV@AirProは映像、ステレオ音声送信以外に赤外線信号を送受信する機能が備わっています。
上図の様に受信機側から赤外線リモコンの信号を送信機側へ送信し、送信機側から赤外線リモコンの
信号を発信する事が出来ます。これにより、送信機側にDVDプレイヤー等を接続した場合、テレビがある受信機側から遠隔でDVDプレイヤーを操作する事が可能となります。

●AV@AirProセット内容
AV@AirPro 付属ACアダプター AV@AirPro 付属AVケーブル
2.4GHzトランスミッター本体
2.4GHz受信機本体
赤外線発信機
アンテナ×2本
AVケーブル×2本(上画像)
リモコン用アンテナ
DC6V-ACアダプター×2個(上画像)
取扱説明書(製品保証1年)

IR送信対応2.4GHzワイヤレスAVシステム AV@AirPro のご紹介

AV@AirProは人気モデルAVトランスミッター「AV@Air」の後継モデルでAV-2500の上位機種にあたります。映像・ ステレオ音声を送信可能な2.4GHzワイヤレスシステム以外に新機能として赤外線信号送信機能を新たに搭載しました。通常のワイヤレス性能としてはAV-2500の基本仕様をそのまま踏襲していますが、本体内蔵だったアンテナを外付けにし、更にSMA端子を採用する事で2.4GHz用の高感度アンテナを取り付ける事が可能になりました。送信出力はAV-2500と同一なので、電波到達距離もほぼ同等ですが、拡張性が広がり、より長距離通信を可能にしました。次にAV@AirProの最大の特徴である赤外線送信機能についてですが、これは受信機側から送信機側に赤外線信号を送信する事が出来る機能です。例えば、送信機側にDVDプレイヤーを接続し、DVDの映像をワイヤレスで受信機まで送信させた場合、通常のワイヤレスシステムでは映像と音声を離れた場所で見ることは出来ますが、離れた場所にあるDVDの操作は不可能でした。これをAV@AirProでは受信機に赤外線受光部を設け、送信機に赤外線発信機を取り付ける事で、赤外線リモコンの操作をワイヤレス送信する事を可能にしました。これにより、受信機側からリモコン操作を行い、その信号をワイヤレスで送信機に送信し、送信機の赤外線発信機からDVDプレイヤーの赤外線受光部にリモコン信号を発信させ、操作することが出来ます。AV@AirProは通常のワイヤレスシステムとしても高い性能を誇りますが、アンテナの交換に対応し、赤外線送信機機能を搭載する等、応用を利かせたい場合にお奨めのワイヤレスシステムです。

IR送信対応2.4GHzワイヤレスAVシステム AV@AirPro 製品仕様

AV@AirPro 送信機 製品仕様
使用周波数 2,400MHz~2,483MHz
送信チャンネル数 4ch
電波到達距離 最大100m
IR送信:最大60m
寸法(mm) H25×W110×D93
※アンテナ、端子突起部除く
電源 DC6V/300mA
接続端子 映像(RCA-J)、音声L/R(RCAJ)
アンテナ端子 SMA端子
AV@AirPro 受信機 製品仕様
受信周波数帯 2,400MHz~2,483MHz
受信チャンネル数 4ch
寸法(mm) H25×W110×D93
※アンテナ、端子突起部除く
電源 DC6V/300mA
接続端子 映像(RCA-J)、音声L/R(RCA-J)
アンテナ端子 SMA端子
同梱内容 2.4GHzトランスミッター本体
2.4GHz受信機本体
赤外線発信機
アンテナ×2本
AVケーブル×2本
リモコン用アンテナ
DC6V-ACアダプター×2個
取扱説明書(製品保証1年)
※仕様及びデザインは予告なく変更される場合がございます。予めご了承下さい。

- 電波到達距離につきまして -
電波到達距離(実用値)は、当社が行った見通し環境でのテスト結果に基づいた動作確認距離となっておりますが、実際に当製品を使用した場合、設置環境(送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など)や周囲状況(他の無線機器との相性など)によって電波の到達距離が著しく変化します。記載上の電波到達距離はあくまで目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。
- 映像・音声ノイズにつきまして -
電波到達範囲内であっても設置環境や他の無線機器との相性等によりノイズが発生する場合があります。
特に送受信機間の距離が離れれば離れる程、映像及び音声(音声対応・マイク付の場合)にノイズが乗りやすくなります。ワイヤレス・無線機器を使用することで配線を省く事ができ、大変便利ではありますが、反面、このような理由から安定した映像を得られる保証はありませんのであらかじめご了承下さい。

-ご購入前の注意点-
ご購入する前に以下の注意点を必ずご確認下さい。
●ご利用頂く環境(距離や障害物、周辺の電波状況など)によって映像にノイズがのる場合もございます。
●生産事情によりランプの色やデザイン又は操作方法等が変更になる場合がございますので予めご了承下さい。
●本製品を使用したことにより、直接的もしくは間接的に生じた損害、破損(データを含む)について
弊社では 一切責任・保障を負いません。
●本製品は輸入品の為、技術基準適合証明マークを取得しておりません。
ご了承の上、ご注文・ご使用をお願い致します。
●本製品を日本国内で使用する場合は、無線局の免許を受けなければ使用することが出来ません。
●本製品を免許を受けずに使用した場合は、使用者が電波法第110条第1号または第2号の規定により、
1年以下の懲役又は100万円以下の罰金に処されることがあります。
また、重要無線通信に妨害を与えた場合には、同法第108条の2の規定により、
5年以下の懲役又は250万円以下の罰金に処されることがあります。
●必ず適切な環境にて、総務省の許可を元にご利用下さい。
●さらに詳細については総務省のホームページをご確認ください。

IR送信対応2.4GHzワイヤレスAVシステム AV@AirPro オプション品のご案内

AV@AirPro 増設用送信機
型番:AV@AirPro-T
 価格:¥11,800(税込)
カートに入れる(購入数はカート内で設定してください)
AV@AirProの送信機単品。赤外線発信機、アンテナ、AVケーブル、
DC6V-ACアダプターが付属。簡易包装となります。
AV@AirPro 増設用受信機
型番:AV@AirPro-R
 価格:¥11,800(税込)
カートに入れる(購入数はカート内で設定してください)
AV@AirProの受信機単品。リモコン用アンテナ、アンテナ、AVケーブル、
DC6V-ACアダプターが付属。簡易包装となります。
B-6 DC6V出力単3電池4本用電池ボックス 型番:B-6 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

単3電池4本用電池ボックス「型番:B-6」を使えば携帯使用が可能です。
通常の端子とは異なりますが、対応する端子にてご用意させていただきます。
ケーブル ケーブル

受信機から配線時、ケーブルの長さが足りない場合は
別途ケーブルをお買い求め下さい。
無線システム用アンテナ 無線システム用アンテナ

アンテナ交換に対応している送信機又は受信機にアンテナを取り付ける事で電波到達距離の大幅アップを見込む事が出来ます。
電波到達距離を稼ぎたく、設置場所に余裕がある場合にお奨めです。
