Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-Sの製品詳細

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S

YKS-IK1104WFHD-Sは200万画素Wi-Fiワイヤレスネットワークカメラと11インチ液晶モニター搭載Wi-FiワイヤレスNVRがセットになったオールインワンのWi-Fi対応フルHDワイヤレスカメラセットです。
カメラは屋外用バレット型モデルと屋外設置対応バンダルドーム型モデルからお選びいただくことができるので、設置場所に合わせたカメラ選択が可能です。また、カメラ台数も1~4台から選択が可能なので、必要な数だけ設置ができ、無駄のないワイヤレス防犯カメラシステムの構築が可能になります。
カメラはワイヤレス仕様なので電源さえあれば配線不要で使用ができ、カメラ、モニター一体型録画機器、ACアダプターなど必要なものがすべてセットになっているので、買ったのその日からワイヤレスによるフルHD高精細モニタリングと監視録画を行うことができます。配線が困難な設置環境や配線の手間を省きたい場合にお奨めのワイヤレス防犯カメラ録画システムです。
なお、カメラはそれぞれの機器にIPを持ったネットワーク・IPカメラ、録画機器はネットワークカメラ用の録画機器であるネットワークビデオレコーダー(NVR)となりますが、本セットではワイヤレスカメラとしてご利用いただく前提でご提供させていただきます。
もちろんネットワークに接続した場合は遠隔監視が可能で、パソコンやスマートフォン、タブレットからP2P方式で簡単にNVRにアクセスをしてライブモニタリングや録画データの再生を行うことができます。

→ ワイヤレス・無線伝送機能のご紹介

→ 選べる2種類のフルHDワイヤレスカメラ製品紹介

→ 11インチ液晶モニター搭載ワイヤレスNVR製品紹介

→ セットに含まれる付属品

→ ご注文はこちらから

ワイヤレス・無線伝送機

■システムイメージ

本セットは、カメラとレコーダー(NVR)の電源を入れ、NVR側でカメラ検索を行うことで電波到達範囲内であればカメラが自動検出されます。検出したカメラをNVRに登録することで簡単にワイヤレスでのモニタリングができます。また、NVR側で細かな録画設定を行うことで一般的な監視用デジタルレコーダーと同様に監視録画を行うことができます。
ネットワーク回線がない環境下では、一般的なワイヤレスカメラシステムとしてご利用いただくことができ、ネットワーク環境がある場合は、ワイヤレスカメラ+ネットワークカメラとしてご利用いただくことができ、遠隔地からパソコン、スマートフォン、タブレットでモニタリングや録画データの再生を行うことができます。

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S システムイメージ

■Wi-Fi 802.11b/g/n 2.4GHz帯によるデジタル伝送なので高画質クリア伝送を実現

本セットでは、カメラ - レコーダー(NVR)間をWi-Fi 802.11b/g/n 2.4GHz帯によるデジタルワイヤレス伝送を行います。デジタル伝送なので従来のアナログ無線のような砂あらしノイズによる映像の乱れが発生せず、クリアな映像を映し出し、安定した映像でのモニタリングが可能です。 また、電波到達距離も最大約40m(実測有効値約30m)の長距離伝送が可能です。

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S 電波到達距離

●フレームレートの低下について
画面コマ数を自動調整して画質をキープする仕様の為、電波状況が悪くなった場合やカメラ - レコーダー(NVR)間の距離が離れれば離れほど、1秒間あたりの画面コマ数(フレームレート)が少なくなり、動画性能が落ちます。
●電波到達距離について
電波到達距離は製造元では最大100m(理論上は200m)を謳っていますが、実際は見通し最大40m程度、実測有効値では見通し約30m程度の伝送になります。こちらの実測値は大きなフレームレートの低下が見られない良好な状態での数値になります。複数枚の壁や窓を挟んだり、壁や窓の材質によっては電波到達距離が著しく落ち、数m~15m程度まで電波到達距離た落ちる場合があります。

■電波到達距離を伸ばすリピーター機能搭載

本セットでは、NVR側の設定によりカメラをリピーター(中継器)として使用することができます。リピーター機能を有効にすることで、NVR→カメラ1(電波中継)→カメラ2といったように伝送ができ、電波到達距離を伸ばすことができます。「あともう少し電波到達距離が欲しい」といった場合にご活用いただくことができる機能です。また、リピーターは最大2台まで設定ができるので、カメラ2台まで中継することが可能です。

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S リピーター機能

●リピーターによる電波到達距離の延長について
リピーター機能を使用することで電波到達距離を若干伸ばすことはできますが、電波到達距離を2倍、3倍と伸ばすことは出来ません。あと少し電波到達距離を伸ばしたいといった場合にご活用いただける機能となります。
●リピーター機能使用時の注意点
仮に上の図のような運用をしている場合で、万が一カメラ1が故障した場合はカメラ2、カメラ3の接続(通信)も切れますのでご注意下さい。カメラ1が復旧した場合にはカメラ2、カメラ3の接続(通信)も復旧致します。(リピーター機能の再設定が必要になる場合があります)

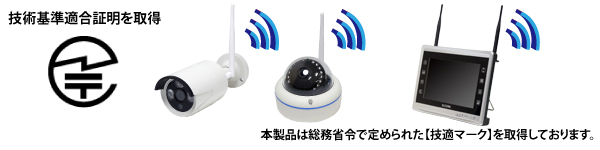

■技術基準適合証明取得

本セットは、電波法に適合する技術基準適合証明を取得した製品になります。
技適マーク取得済みの為、電波法を気にせず安心してお使いいただけます。

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S 技術基準適合証明取得

選べる2種類のフルHDワイヤレスカメラ

フルHD屋外用バレット型ワイヤレスカメラ【YKS-IPE2020W】

■フルHD撮影に対応した200万画素CMOS搭載

フルHD屋外用バレット型ワイヤレスカメラ【YKS-IPE2020W】 カメラ全体 ワイヤレス防犯カメラの【YKS-IPE2020W】は、200万画素 CMOSイメージセンサーを搭載したフルHD高精細撮影モデルのバレット型防犯カメラです。本体はいかなる方向からの水の強い直接噴流によっても有害な影響を受けないIP66の防水性能を備えている為、屋外雨ざらしの設置場所でも設置いただくことができます。

■強力な赤外線LED搭載で夜間暗視撮影に対応

フルHD屋外用バレット型ワイヤレスカメラ【YKS-IPE2020W】赤外線投光器搭載 レンズにはf3.6mmメガピクセルレンズを採用し、水平画角約77度近いワイドな撮影が可能です。また、機能面では夜間監視用としてICR仕様のDay&Night機能を備え、内蔵された赤外線投光器により、夜間暗視撮影に対応します。赤外線照射距離は最大約15mまでのミドルレンジ照射が可能です。

■コンパクトな筐体で適度な防犯威嚇効果

フルHD屋外用バレット型ワイヤレスカメラ【YKS-IPE2020W】カメラ側面筐体は直径60×奥行き175mm(アンテナ含まず) のコンパクトな筐体を採用しています。筐体色も白色塗装の筺体となっているので白色系の壁等にマッチングするカラーデザインとなってるので、適度に防犯威嚇効果を得ながらも、防犯カメラ設置による威圧感を抑えた設置ができ、個人宅の屋外用防犯カメラや事務所、店舗入り口の防犯カメラに打って付けです。

■本体背面

フルHD屋外用バレット型ワイヤレスカメラ【YKS-IPE2020W】カメラ背面背面ブラケット部分からケーブルが出力されます。
ケーブル全長は約35mあり、ブラケット部分より約23cmの部分でケーブルが分岐し、1本がLAN(RJ45)、もう1本が電源入力端子になります。(付属ACアダプターによる電源供給)

※ロットによりケーブル長が異なる場合があります。

フルHD屋外設置対応バンダルドーム型ワイヤレスカメラ【YKS-IPE2013C】

■フルHD撮影に対応した200万画素CMOS搭載

フルHD屋外設置対応バンダルドーム型ワイヤレスカメラ【YKS-IPE2013C】カメラ全体 ワイヤレス防犯カメラの【YKS-IPE2020W】は、200万画素 CMOSイメージセンサーを搭載したフルHD高精細撮影モデルのバンダルドーム型防犯カメラです。本体はいかなる方向からの水の強い直接噴流によっても有害な影響を受けないIP66の防水性能を備えている為、風雨に曝されてしまう屋外軒下へにも設置いただくことができます。

■強力な赤外線LED搭載で夜間暗視撮影に対応

フルHD屋外設置対応バンダルドーム型ワイヤレスカメラ【YKS-IPE2013C】赤外線投光器搭載 レンズにはf3.6mmメガピクセルレンズを採用し、水平画角約77度近いワイドな撮影が可能です。また、機能面では夜間監視用としてICR仕様のDay&Night機能を備え、内蔵された赤外線投光器により、夜間暗視撮影に対応します。赤外線照射距離は最大約15mまでのミドルレンジ照射が可能です。

■コンパクトな筐体で適度な防犯威嚇効果

フルHD屋外設置対応バンダルドーム型ワイヤレスカメラ【YKS-IPE2013C】カメラ底面筐体は直径101×高さ80mm(アンテナ含まず) のコンパクトなドーム筐体を採用しています。筐体色も白色塗装の筺体となっているので白色系の壁等にマッチングするカラーデザインとなってるので、適度に防犯威嚇効果を得ながらも、防犯カメラ設置による威圧感を抑えた設置ができ、個人宅の屋外用軒下用防犯カメラや事務所、店舗入り口の軒下に防犯カメラを設置したい場合に打って付けです。

■本体背面

フルHD屋外設置対応バンダルドーム型ワイヤレスカメラ【YKS-IPE2013C】カメラ背面本体底面からケーブルが出力されます。
ケーブル全長は約45mあり、ブラケット部分より約30cmの部分でケーブルが分岐し、1本がLAN(RJ45)、もう1本が電源入力端子になります。(付属ACアダプターによる電源供給)

※ロットによりケーブル長が異なる場合があります。

フルHDワイヤレスカメラ 製品仕様

イメージセンサー 1/3インチプログレッシブスキャンCMOS
画素数 200万画素 / 出力解像度1920×1080(1080p)
レンズ f3.6mm
シャッタースピード 1/25~1/25,000秒
最低被写体照度 カラー:0.1Lux / 白黒:0.01Lux
デイナイト 自動
S/N比 39.1dB以上
フレームレート 25fps
ホワイトバランス 自動
ノイズリダクション 自動
ネットワーク RF45 / Wi-Fi 802.11b/g/n
赤外線投光器 最大約15m
防水性能 IP66相当(防雨型)
動作温湿度 -10℃~50℃ / 30~80% RH
電源 DC12V / 最大6W
外形寸法(mm) Φ60x175mm(バレット) / Φ101x80mm(ドーム) ※アンテナ含まず
重量 約345g(バレット) / 約348g(ドーム)
同梱内容 カメラ本体
LAN接続端子用防水キャップ
六角レンチ(ブラケット調整用)※バレット型の場合
ヘクスローブレンチ(ドームカバー開封用)※ドーム型の場合
取付ビス・アンカー一式
DC12V-1Aスイッチング式ACアダプター

※表記スペックは予告なしに変更する場合がございますので予めご了承ください。

1920×1080(フルHD)録画対応ワイヤレスNVR製品紹介

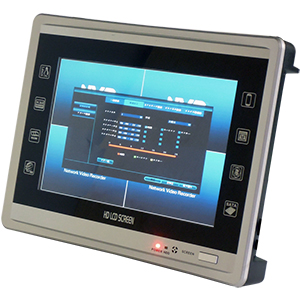

Wi-Fiワイヤレス11インチモニター一体型NVR【YKS-IK1104WFHD】

Wi-Fiワイヤレス11インチモニター一体型NVR【YKS-IK1104WFHD】本セットの受信機兼レコーダー(NVR)には、4chネットワークビデオレコーダー(NVR)に11インチ液晶モニターとWi-Fi機能を搭載したモニター一体型のワイヤレスNVRが同梱致します。

NVRには11インチ液晶モニターを搭載しているので、外部モニターを必要とせずにご使用いただくことができ、省スペースでの監視録画を可能にします。操作方法はUSB光学式マウスで行うことができ、パソコン感覚で設定や操作を行うことができます。

録画媒体には監視用録画装置向けの高品質2TB HDDを搭載し、映像圧縮方式はH.264を採用することで、SDカード等の記録メディアよりも長期間の録画が可能です。録画解像度は最大で1920×1080のフルHD解像度による高精細映像で録画することができ、録画フレームレートは各カメラ最大15fpsで録画ができます。

録画機能は常時録画を始め、モーション検知録画、スケジュール録画を搭載。モーション検知機能は細かなエリア設定ができるので設置場所に応じたモーション検知エリアの設定をすることで、精度を上げたモーション検知録画を行うことができます。また、ネットワーク機能ではP2P方式により、面倒なネットワーク設定をせずに遠隔監視を行うことができます。

本製品は液晶モニター一体型で筐体サイズもコンパクトなので設置スペースを取らずスマートに設置ができ、ご家庭用から事務所、店舗などへの省スペース設置に最適です。もちろんフルHD映像をフルスペック表示させる為のHDMI出力も備わっており、別途大画面モニターへ接続、表示させることもできますのでシーンに応じて使い分けていただくことができます。

■11インチ液晶モニター一体型モデル

Wi-Fiワイヤレス11インチモニター一体型NVR【YKS-IK1104WFHD】11インチ液晶モニターレコーダーは11インチ液晶モニターとネットワークビデオレコーダー(NVR)が一体型となったオールインワンNVRです。液晶モニターは11インチの大画面なので画面が見やすく、また、録画機一体型なので本体だけで録画、ライブ監視ができます。別途モニターを用意せずに本製品だけで運用することができ、省スペース設置を行うのに大変便利です。また、外部出力としてHDMI映像出力も備わっておりますので、外部モニターでの大画面による監視もできます。

■高圧縮高画質録画の国際規格 H.264に対応

従来の録画方式であるMPEG2圧縮方式などと比べ、2倍以上の圧縮効率を実現し、
高画質を維持しながら従来以上の長時間録画に対応しました。

■監視用録画装置向け高品質2TB HDDを搭載

録画媒体のHDDに監視用録画装置向けの高品質2TB HDDを標準搭載しています。信頼性の高いHDDにより、安定した録画運用を行うことができます。オプションで4TB HDDに増設対応します。

※HDDは消耗品となり、2~3年毎の交換を推奨しております。
また、高品質HDDでも予期せぬクラッシュが発生する可能性がありますので、定期的な録画状態の確認等は必ず行うようにして下さい。

■録画の種類

録画方法は手動による録画と事前にスケジュール録画設定を行い、スケジュール録画を行う方法の2パターンがあります。監視録画を目的とした場合、スケジュール録画による常時録画(曜日・時間指定録画)かモーション検知録画での運用がお奨めです。

Wi-Fiワイヤレス11インチモニター一体型NVR【YKS-IK1104WFHD】録画の種類
▲スケジュール録画設定画面

■手動録画
録画をしたい時、手動で録画を行います。(メイン監視画面より操作)
■スケジュール録画
スケジュール録画では、指定した曜日、時間を常に録画ができます。
また、モーション検知機能を併用し、指定した時間内でカメラ映像に動きがあった時のみ録画することもできます。

■モーション検出設定

スケジュール録画を行う際、モーション検知録画を設定するとカメラ映像に動きがあった時だけ録画を行う、モーション検知録画を行ことができます。モーション検出時の設定は細かく設定することができ、モーション検出が上手く動作する環境下であれば、HDD容量を節約した効率の良い監視録画を行うことができます。

Wi-Fiワイヤレス11インチモニター一体型NVR【YKS-IK1104WFHD】モーション検出 ▲モーション検出設定画面

Wi-Fiワイヤレス11インチモニター一体型NVR【YKS-IK1104WFHD】モーション検出エリア設定
▲モーション検知エリア設定画面

モーション検出設定
■感度
最低 / 低い / 中 / 高い / 最高
■モーション検出録画時間
検知前約10秒、検知後約30秒の録画
※アラーム時間の設定項目はありますが、上記の検知前、検知後録画時間となります。
■検知エリア設定
横22×縦18マスから検知エリアの設定が可能

■インターネット遠隔監視が可能

NVRをインターネットに接続することで、IEなどのブラウザまたはスマートフォン・タブレットの専用アプリにてリアルタイム映像の監視ができます。遠隔監視時は、リアルタイム監視を始め、録画データの再生にも対応します。設定はP2Pによるカンタン接続ができ、ポート開放などの設定不要でご使用いただくことができます。

※この機能をお使いいただく場合、インターネット回線が必要です。
※ルーターとNVRを有線LANで接続する必要があります。

●ネットワーク接続イメージ

Wi-Fiワイヤレス11インチモニター一体型NVR【YKS-IK1104WFHD】インターネット遠隔監視機能

■必要なデータをUSBメモリに簡単バックアップ

録画データはUSBフラッシュメモリにバックアップすることが可能です。バックアップはAVI形式で行う為、汎用的なPC用動画再生ソフトで再生ができます。映像データには日付時刻も表示されますので、犯行現場が録画されていた場合、警察へ必要な録画データを提出するのに大変便利です。

Wi-Fiワイヤレス11インチモニター一体型NVR【YKS-IK1104WFHD】USBバックアップ機能
▲バックアップ画面

■録画時間目安

HDD容量 カメラ台数
1台 2台 3台 4台
2TB HDD 84 63 42 21

※単位:日
※上記録画時間は「1080p」、「15fps」、「高画質」にて撮影した場合の目安となります。
※録画日数はカメラの撮影内容、撮影時間帯によって大幅に増減する場合があります。

Wi-Fiワイヤレス11インチモニター一体型NVR 製品仕様

圧縮方式 H.264
OS 組み込みLinux
HDMI出力 1920×1080p / 1440×900 / 1366×768 / 1024×768
同時再生 4ch 720p 15fps/ch
録画モード マニュアル、スケジュール録画、モーション検知録画
バックアップ USBメモリ
OSD ch名、日付時刻
ハードディスク 2TB HDD(最大4TB HDD)
LAN端子 RJ45 10M/100M
USB端子 USB2.0×2
プロトコル UPnP、SMTP(Email)、PPPoE、DHCP
電源 DC12V/2A
動作温湿度 -10℃~50℃ / 10%~90%
外形寸法 305×50×230(mm)
重量(HDD含む) 約1680g
同梱内容 NVR本体
ACアダプター
光学式USBマウス
LANケーブル
取扱説明書(日本語 / 製品保証書*保証期間1年間*)

※表記スペックは予告なしに変更する場合がございますので予めご了承ください。

サンプル動画

YKS-IK1104WFHD-Sで実際に録画した動画をご用意致しました。
バレット型、ドーム型それぞれを事務所外を撮影しました。
録画解像度:1920×1080、フレームレート:15fpsで録画

▲バレット型カメラで撮影、録画した動画です。

▲ドーム型カメラで撮影、録画した動画です。

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S セットに含まれる付属品

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S セットに含まれる付属品

・YKS-IK1104WFHD(NVR)×1台
・YKS-IPE2020WまたはYKS-IPE2013C×1~4台
・USBマウス×1個
・NVR用ACアダプター×1個
・カメラ用ACアダプター×カメラ台数分
・カメラ用アンテナ×カメラ台数分
・取付ネジセット×カメラ台数分
・LANケーブル×1本
・日本語取扱説明書(画像付詳細説明書)×1部
※製品保証書付(保証期間1年間)

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S ご注文はこちらから

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット YKS-IK1104WFHD-S ご注文

Wi-Fiワイヤレス11インチモニター一体型NVR&フルHDワイヤレスカメラセット
型番:YKS-IK1104WFHD-S

価格:¥59,800(税込)~

STEP.1 お好みの防犯カメラを選択して下さい(屋外用・屋内用)

ご希望のカメラタイプ、HDD容量をお選びの上、【カートに入れる】をクリックして下さい。なお、カメラ台数が4台未満の場合、他のカメラ部分は無しのままにして【カートに入れる】をクリックして下さい。台数に応じて下記の通り金額が変わります。
1台セット:¥59,800(税込)
2台セット:¥74,800(税込)
3台セット:¥88,800(税込)
4台セット:¥99,800(税込)

お好みの防犯カメラの選択

1台目

2台目

3台目

4台目

HDD容量

●ご注文方法につきまして
※1台目と4台目(1台目有り、2台目無し、3台目無し、4台目有り)のようなご注文方法では、
 システム上、合計金額が正しく表示されません。
 その場合、ご注文後に正しい金額に訂正させていただきますのであらかじめご了承下さい。

●製品仕様につきまして
※外観および仕様は予告無く変更することがあります。
※本製品はネットワークカメラ及びネットワークビデオレコーダーを用いたワイヤレスカメラとなりますが、
 ワイヤレスカメラとしてご使用いただくことが前提となっております。
 その為、ネットワークカメラ及びネットワークビデオレコーダーとしてご使用いただく場合、
 サポート対象外となりますがご了承下さい。
※本製品に記載の電波到達距離は、見通し環境でのテスト結果に基づいた動作確認距離となっております。
 実際に製品を使用した場合と結果が異なる場合があります。
※設置箇所で無線LANや他の2.4GHz帯の無線機器を利用している場合、
 いずれかの電波環境が悪くなる場合があります。
※コンクリートやへーベル材等の壁面をまたぐ場合、電波がほとんど飛ばない恐れがあります。
 状況によっては完全に利用出来ない場合もございます。
※ご注文台数によっては簡易包装となる場合がございます。
