デジタル2.4GHz防水型ワイヤレスカメラセット AT-2730WCS

デジタル2.4GHz防水型ワイヤレスカメラセット
デジタル信号でノイズの無いクリアな映像を実現!

型番:AT-2730WCS

価格:¥29,800(税込)
※販売終了しました。ありがとうございます。
-電波到達距離-
メーカー公称値 ~最大約200m

デジタル2.4GHz防水型ワイヤレスカメラセット AT-2730WCS 主な機能と特徴

屋外向けに改良された防水・防塵ボディ

AT-2730WCS 屋外向けに改良された防水・防塵ボディ AT-2730WCS 本体側面 AT-2730WCS 本体背面
AT-2730WCSはご要望の多かった屋外での設置に耐えうるIP66相当の防水・防塵構造です。
従来機種では軒下設置でしたが、AT-2730WCSでは直接雨のかかる屋外でも設置が可能になりました。
※完全屋外設置の場合、電源部分は濡れないよう防水対策を行ってください。
※水没状態での使用はできません。

最大7mの夜間撮影に対応

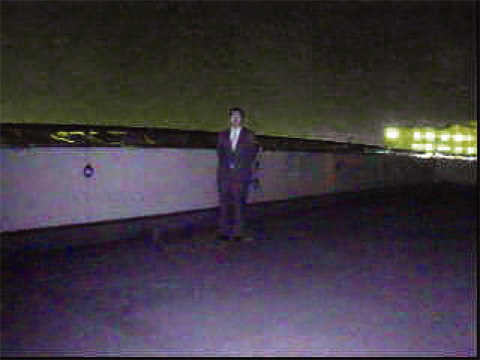

AT-2730WCS 赤外線LEDを30灯搭載し、最大7mを照射  AT-2730WCS 実際の赤外線照射を行った夜間監視イメージ
AT-2730WCSは周囲が暗くなると自動で夜間撮影モード(白黒)に切り替わり夜間撮影を開始します。また、レンズ周囲に赤外線LEDを30灯搭載し、最大で約7mの夜間撮影が可能です。
※監視イメージ画像(右画像)は撮影距離:約7m、周囲照度:約0.03Luxで撮影を行った画像です。
※夜間撮影時はカメラから赤外線を投光し被写体が赤外線を受けることで映像の撮影が可能になります。
赤外線の投光範囲内に被写体が無い場合は何も映らない状態となります。
また、夜間は昼間の映像に比べてノイズが多く、被写体や周囲の明るさで映像品質が異なります。

電源のみあれば映像を無線で伝送

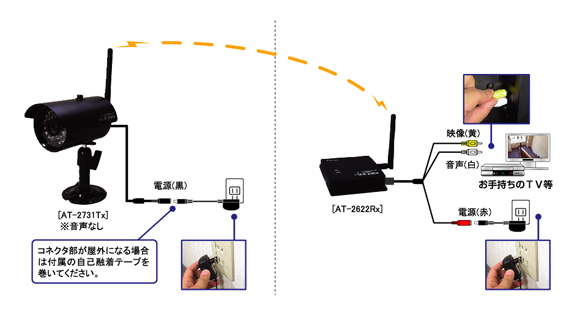

AT-2730WCS ワイヤレスシステムイメージ
AT-2730WCSはワイヤレス仕様なので[カメラ]・[受信機]に電源さえあればすぐにお使い頂けます。
※イラスト上のTVモニター・録画機はお客様のお手持ちのものをご利用下さい。

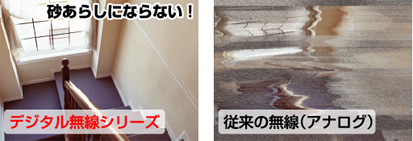

デジタル伝送でクリア高画質

AT-2730WCSのカメラの映像は約30万画素のVGA(640x480pixel)サイズ。
デジタル伝送を行うことでノイズが発生せずにクリアな映像を映し出します。
従来のアナログ無線で多かった砂あらしノイズによる映像の乱れが発生しません。
AT-2730WCS デジタル伝送でクリア高画質

画面コマ数を自動調整して画質をキープ
使用中に電波状況が悪くなった場合でも、1秒間あたりの画面コマ数(フレームレート)を自動調整して映像を表示。電波状況が悪い場合でも映像のコマ数を落としてクリアな映像をキープします。

電波到達距離見通し最大200m

無線送信デジタル伝送方式を採用する事で見通し環境下で最大200mの電波送信距離を実現しました。 遮蔽物の多い場所や上下階での使用でも電波が届きやすい。

※200mは遮蔽物の無い環境でのテスト結果です。 屋内等の実使用では到達距離が短くなります。

■電波到達距離について■
AT-2730WCSに記載の電波到達距離は、メーカーが行った見通し環境でのテスト結果に基づいた動作確認距離となっております。実際にAT-2730WCSを使用した場合、設置環境(送受信機間に存在する遮蔽物の有無・材質・大きさ・範囲など)や周囲状況(他の無線機器との相性など)によって電波の到達距離が著しく変化します。
記載上の電波到達距離は目安であり、電波の飛びを保証するものではありませんので十分ご理解のうえご使用下さい。

AT-2730WCS 電波到達距離について

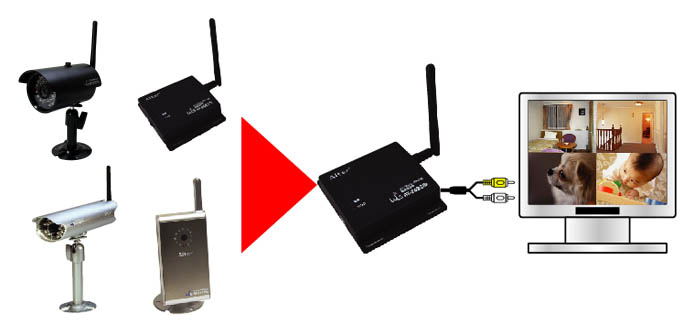

4台までのカメラ増設に対応し、4分割表示も出来る

1台の受信機で最大4台までカメラを増設可能!
増設時は4分割状態での表示やカメラの映像を順に切替えて(巡回監視)確認が可能です。
AT-2730WCS 4台までのカメラ増設に対応し、4分割表示も出来る
AT-2400WCSAT-2510MCSAT-2620AVS等の無線カメラATシリーズなら全て利用可能です。

傍受されない混信しない

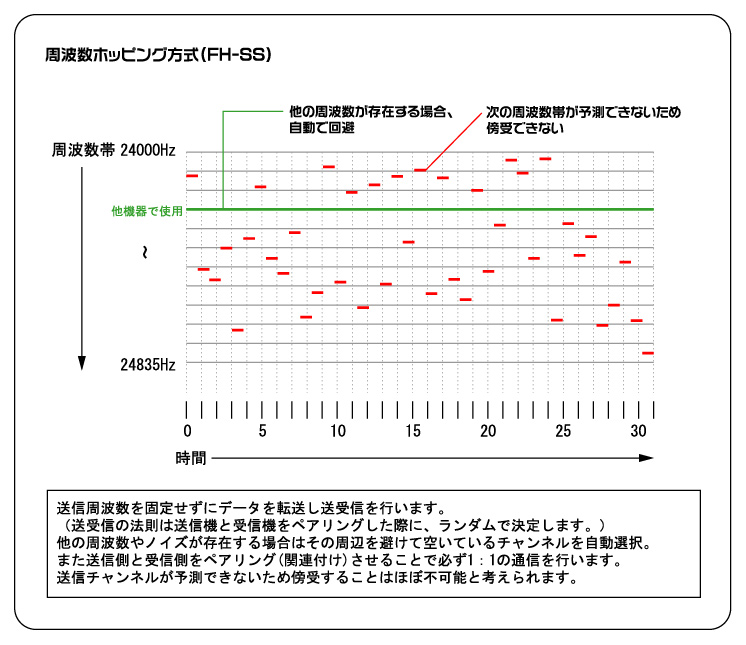

AT-2730WCSは送信周波数を常時可変(ホッピング)させることで周波数を特定されず第三者に傍受される心配がありません。カメラと受信機は必ず1:1の状態で通信を行います(ペアリング)。
→周波数ホッピング方式について
※同機器を2セット以上使用した場合、混信する事はありませんが電波状況が悪くなります。

他の周波数やノイズが存在する場合はその周辺を避けて空いているチャンネルを自動選択するため他機器との混信がありません。

■設置環境についてのご注意
設置箇所で無線LANや他の2.4GHz帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。同メーカー製無線システムを同一箇所や近距離間で複数セットご利用の場合、電波帯域に制限があるため最大2セットまでの使用を推奨しております。

工事設計認証取得

AT-2730WCS 工事設計認証取得 電波法に適合する工事設計認証を取得。
安心してお使いいただけます。
2.4GHz帯を使用した[高度化小電力データ通信システム]という電波法に基づく基準認証を受け、
総務省令で定められた[技適マーク]を取得しております。

セット受信機

AT-2730WCS受信機 AT-2622RX AT-2730WCS 赤外線リモコンで操作 AT-2730WCS 入出力端子・アンテナ部分
AT-2730WCSの付属受信機[AT-2622RX]は付属赤外線リモコンで各操作を行うことができます。
アンテナ端子はカメラ共にSMA端子を採用し、交換対応します。
入出力端子は「映像出力(RCA-P)」、「音声出力(RCA-P)」、「電源入力」です。
※AT-2730WCには音声マイクは備わっていません。

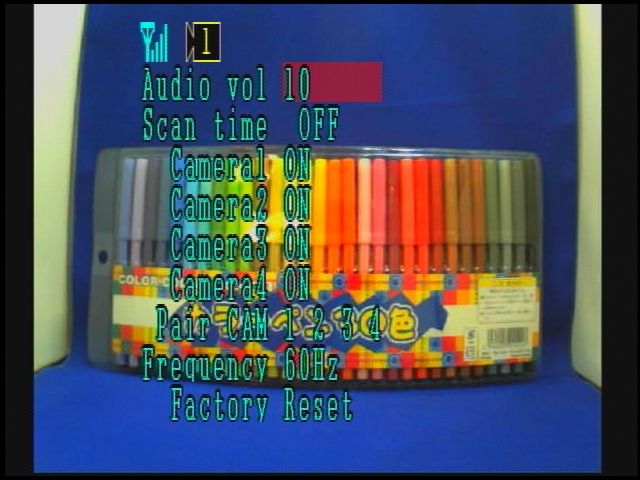

AT-2730WCS リモコン操作時のOSD画面
赤外線リモコン操作時は上画像の様なOSD画面上で設定を行うことができます。

同梱内容

AT-2730WCS 同梱内容
無線カメラ[AT-2731Tx]×1
専用受信機[AT-2622Rx]×1
専用赤外線リモコン
取付けブラケット×1
無線用アンテナ×2
ACアダプター×2
取付けネジセット×2
取扱説明書(製品保証1年・保証書含む)×1

AT-2730WCSで撮影した実際の画像

※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

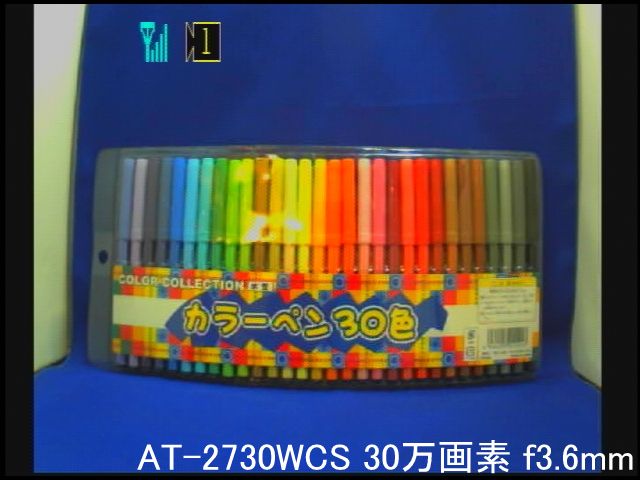

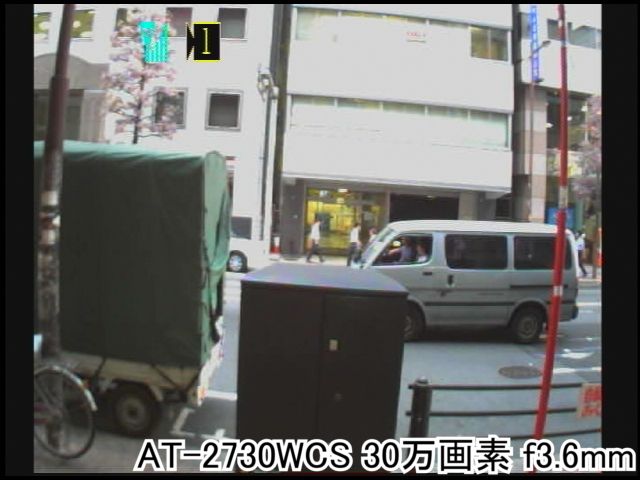

AT-2730WCS カメラから約40cm離れた被写体を撮影  AT-2730WCS 事務所から外を撮影
カメラから約40cm離れた被写体を撮影 事務所内から外を撮影
近距離撮影時は色合いが大変良い印象ですが、
屋外を撮影した場合、CMOSらしいぼんやりとした部分があったり、色合いが薄い印象はあります。

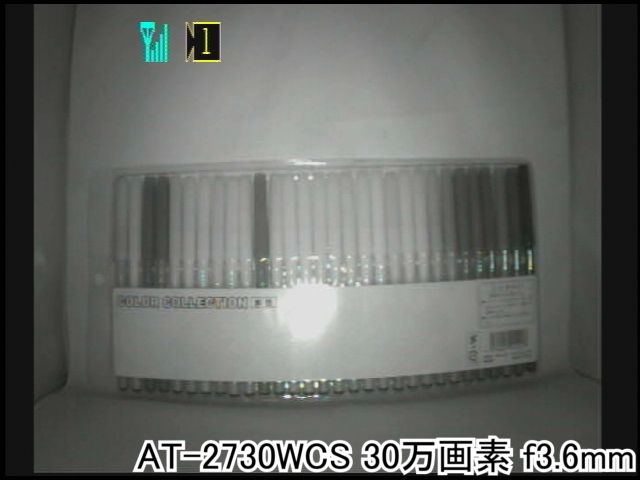

AT-2730WCS カメラから約40cm離れた被写体を暗闇で撮影
カメラから約40cm離れた被写体を暗闇で撮影
赤外線照射を行なうことで赤外線照射内は暗闇でも問題なく撮影を行なう事が出来ます。

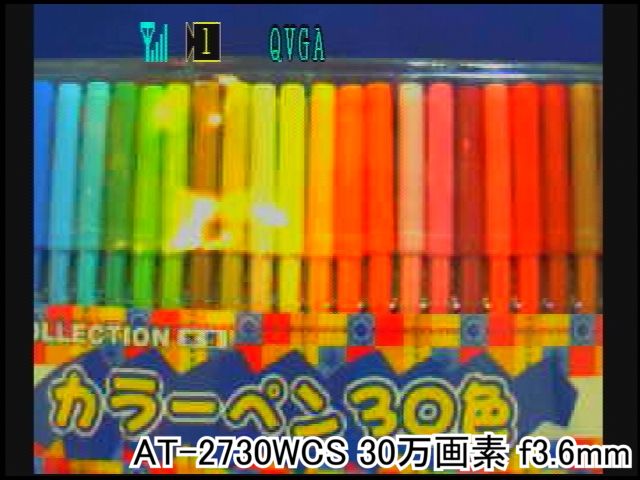

AT-2720WCS デジタルズーム画像
カメラから約40cm離れた被写体をデジタルズーム撮影
付属リモコンで受信機に向かってズームボタンを押すとデジタルズーム(2倍)します。
デジタルズーム時は画像が粗くなりますが、ある程度の識別は問題なく出来ます。

デジタル2.4GHz防水型ワイヤレスカメラセット AT-2730WCS のご紹介

AT-2730WCSは無線送受信をアナログ式ではなくデジタル式を採用する事でノイズの無いクリアな映像を実現したワイヤレスカメラです。無線送受信機能にアナログではなくデジタル式を採用する事で、アナログ式無線カメラと比べて安定したクリアな映像を送信する事ができ、尚且つ長距離送信を可能にしています。

AT-2730WCSは電波の送受信を行う際、電波環境に応じてフレームレートを1コマ~最大10コマの間から自動調整を行なう事で、電波状況が悪くても砂あらしの映像にならず、クリアな映像を表示します。コマ数を減らすことにより、若干リアルタイムパフォーマンスには欠けてしまいますが、その分、安定した映像を得る事が出来ます。また、他の無線機器との混信が起こらず、デジタル式の為、傍受されにくいのでセキュリティも高くなっています。

同等機種では「AT-2400WCS」がありますが、AT-2730WCSは本体筺体が防水規格IP66に準拠した防雨仕様となり、直接雨が掛かる屋外設置にも対応することで設置場所の選択幅が広がりました。また、本体前面部には赤外線LEDも搭載しており、昼はカラー、暗くなると白黒+赤外線撮影に切換え、夜間暗闇でも最大7m先までの撮影が出来る為、屋外用のワイヤレス監視カメラとしてご活用いただく事が出来ます。

カメラは最大4台まで増設ができ、アナログ式と違って混信の心配が無い為、ワイヤレスカメラを複数台設置したい場合には安心してご導入していただけます。オプション品も充実しており、安定したワイヤレス監視を行ないたい場合には大変お奨めのワイヤレスカメラです。

デジタル2.4GHz防水型ワイヤレスカメラセット AT-2730WCS 製品仕様

カメラ[AT-2731Tx]
センサ形式 1/4型 カラーCMOS
有効画素数 30万画素(VGA)
レンズ 3.6mm
音声出力 -(なし)
画角 水平:56°垂直:43°
最低被写体照度 2Lux 赤外線撮影時は0Lux
赤外線投光距離 約7m
保護等級 IP66相当(防水構造)
アンテナ端子 SMA-R-P オリジナル (専用アンテナを接続)
受信機[AT-2622Rx]
出力端子 映像:RCA-P(黄) 音声:RCA-P(白)※2731Txでは使用しません
アンテナ端子 SMA-R-P オリジナル (専用アンテナを接続)
映像出力解像度 VGA (640x480) / QVGA (320x240)
受信登録数 最大4台
保護等級 なし(非防水)
その他機能 4分割表示 / 巡回切替(5/10/15秒) / 画質切替 / 周波数切替(50/60Hz)
無線技術情報
使用周波数帯 2.4GHz帯 (2400.0MHz~2483.5KHz)
変調方式 GFSK
スペクトラム拡散 周波数ホッピング方式
干渉制御 DS方式
データレート 2Mbps 最大
映像化方式 モーションJPEG
出力フレームレート VGA:最大10FPS QVGA:最大30FPS
チャンネルバンド幅 2Mbpsモードで2MHz
アンテナ利得 2dBi (標準付属品)
通信距離 見通し:最大200m
工事設計認証番号 カメラ[AT-2731Tx]:201 WW 09215313
受信機[AT-2622Rx]:201 WW 09215314
その他
動作温度範囲 -10~+50℃ (カメラ・受信機共に)
消費電流(最大) カメラ:650mA(最大) 受信機:300mA(最大)
消費電力 カメラ:3.3W  受信機:1.5W
電源・電圧 DC5V 1A 専用アダプター (カメラ/受信機共に)
外形寸法 カメラ:67(W)×65(H)×117(D)mm
受信機:81(W)×20(H)×93(D)mm
質量 カメラ:約300g  受信機:約115g
月々の電気代 約65円
月々のCO2排出量 約1.12kg
同梱内容 無線カメラ[AT-2731Tx] ×1
無線受信機[AT-2622Rx] ×1
取付けブラケット ×2
無線アンテナ ×2
受信機用操作リモコン ×1
ACアダプター(DC5V 1A) ×2
取付けネジセット ×2
自己融着テープ ×1
取扱説明書(保証書含む) ×1

デジタル2.4GHz防水型ワイヤレスカメラセット AT-2730WCS オプション品のご案内

AT-2731Tx 赤外線付屋外用カメラ
型番:AT-2731Tx 価格:¥22,000(税込)
カートに入れる(購入数はカート内で設定してください)
増設用無線カメラ(IP66雨型・屋外対応)です。
屋外にカメラを増設したい場合、AT-2731Txを別途お買い求め下さい。

製品仕様は上記製品仕様をご確認下さい。
AT-2401Tx 赤外線付屋外用カメラ
型番:AT-2401Tx 価格:¥19,800(税込)
カートに入れる(購入数はカート内で設定してください)
増設用無線カメラ(IP54防滴型・屋外対応)です。玄関や駐車場などの屋外にカメラを増設したい場合、AT-2401Txを別途お買い求め下さい。

製品仕様はAT-2400WCSの製品ご紹介ページをご確認下さい。
AT-2511Tx 赤外線付屋内用カメラ
型番:AT-2511Tx 価格:¥18,000(税込)
カートに入れる(購入数はカート内で設定してください)
増設用無線カメラ(屋内用・赤外線LED搭載)です。店舗内やエントランスなど屋内にカメラを増設したい場合はAT-2511Txを別途お買い求め下さい。

製品仕様はAT-2510MCSの製品ご紹介をページをご確認下さい。
AT-2402Rx 受信機
型番:AT-2402Rx 価格:¥15,800(税込)
カートに入れる(購入数はカート内で設定してください)
モニター無し受信機です。
交換用受信機としてご利用いただけます。
受信機の増設には対応しておりませんので、あくまで交換用となります。
製品仕様は上記製品仕様をご確認下さい。
AT-2512MRx モニター付受信機
型番:AT-2512MRx 価格:¥22,000(税込)
カートに入れる(購入数はカート内で設定してください)
3.5インチモニター付受信機です。
交換用受信機としてご利用いただけます。
受信機の増設には対応しておりませんので、あくまで交換用となります。
製品仕様はAT-2510MCSの製品ご紹介をページをご確認下さい。
ANT-01 2.4GHz帯デジタル無線カメラ専用高利得アンテナ
型番:ANT-01 価格:¥5,250(税込)
カートに入れる(購入数はカート内で設定してください)
電波到達距離を伸ばすことができる、オプションの高利得アンテナです。
カメラ側、受信機側双方に利用できます。

仕様
適合機種:AT-2730WCS、AT-2401Tx、AT-2402Rx
コネクタ:SMA-R-J(メーカーオリジナル)
利得:5dBi
電波到達距離※(見通し、メーカーテスト値):
送信機/受信機片方のみ使用時 最大300m
送信機/受信機両方に使用時 最大350m
外形寸法:12φ×195(H)mm
質量:約25g
※電波到達距離は、屋内または障害物のある場所で使用した場合、
最大で1/15程度まで減衰する場合があります。
ANT-01 無線アンテナ延長ケーブル
型番:AL-05 (5m) 価格:¥5,980(税込)
カートに入れる(購入数はカート内で設定してください)
型番:AL-10 (10m) 価格:¥6,980(税込)
カートに入れる(購入数はカート内で設定してください)
アンテナ位置を延長できるケーブルです。

仕様
適合機種:AT-2621Tx、AT-2622Rx、AT-2401Tx
ケーブル:3C-2V
セット内容:延長ケーブル、アンテナ固定金具、金具固定用ネジセット
