点検・検査用ワイヤレスカメラ
2.4GHzワイヤレス！フレキシブル配管用カメラ

型番：YK-8802AJ(CP-8802AJ)

価格：￥49,800(税込)
(購入数はカート内で設定して下さい)
-電波到達距離-
実用値 ～最大約10m

→YK-8802AJ 主な機能と特徴
→YK-8802AJ のご紹介
→YK-8802AJ 製品仕様
→YK-8802AJ オプション品

点検・検査用ワイヤレスカメラ YK-8802AJ 主な機能と特徴

●34万画素CMOSイメージセンサー搭載
撮像素子に34万画素CMOSイメージセンサーを搭載しています。
CCDに比べると画質は劣りますが、25万画素ではなく、34万画素の素子を搭載している為、
比較的良好な画質で撮影が出来ます。また、省電力タイプなので電池駆動を容易にさせています。

●高輝度白色LED搭載直径17mmカメラヘッド

カメラヘッドは直径17mmの小型サイズになっています。
レンズ部分には高輝度白色LEDを2灯搭載し、暗闇でも明るく照らす事が出来るので、
明かりが無い場所の撮影が可能になります。
※本製品は防水仕様ではございませんので、水中での使用は出来ません。
水滴の多い場所でのご使用も防水加工を施した上でご使用下さい。

●光量調整機能搭載

本体のカメラ電源スイッチで高輝度白色LEDの光量調整が可能です。被写体や撮影状況に合わせてLEDを消灯したり最適な明るさを選べる為、ハレーションの心配がありません。

●フレキシブルチューブ採用

本体からカメラヘッドまでのケーブル長は約1m。 ケーブル部分はフレキシブルチューブを採用しているので、ケーブルが自在に曲がり、一度曲げた形状を維持 します。パイプ内等へ挿入しやすい設計になっています。

●撮影しながら簡単にモニター。ワイヤレス機能で離れた場所でも

本体には2.36インチTFT液晶モニターを搭載しているので、別途モニターを用意する必要が無く、
点検・検査を行なう事が出来るので現場での機動性を向上させます。
また、YK-8802AJはワイヤレス機能を搭載しているので、本体からモニターを外して、
離れた場所で撮影及びモニターする事が出来ます。
送信周波数は2.4GHz帯を使用し、電波到達距離は最大10m程度となります。

●機動性の高い電源を採用

カメラ部は単3乾電池×4本が本体グリップ部分に内蔵します。
モニターはリチウムイオンバッテリーの充電式になっており、付属のACアダプターで充電を行ないます。
満充電時の連続使用時間は最大約5時間となります。

●3つのアクセサリーで、より多目的に

YK-8802AJにはカメラヘッド部に装着可能な3つのアクセサリーが付属しています。これらを使用する事で、より多目的なご使用が可能になります。

▲フック
カメラヘッドに取り付ける事で、先端部がフックに。
ケーブルが多い狭い場所で、任意のケーブルを引っ掛けて引っ張りたい場合に活躍が期待できます。


▲マグネット
カメラヘッドに取り付ける事で、先端部がマグネットに。
手の届かない場所にネジや金属類を落としてしまった際、マグネットで拾う事も出来ます。


▲側視ミラー
カメラヘッドに取り付ける事で、カメラの側面側を撮影することができます。
ミラーの仕様上、画面全体が側面を見れる訳ではなく、画面半分から2/3程度が側面、
残りは正面を見た映像になります。

●各部名称
　
(画像クリックで拡大されます)

●YK-8802AJ で撮影した実際の画像
※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

カメラから約30cm離れた被写体を撮影	暗闇を白色LEDのみの照明で撮影
周囲に十分な明かりがある場合は、遠方まで問題なく撮影が出来ます。 暗闇で白色LEDの照明のみで撮影した場合、ノイズがかなり出てしまいますが、 撮影自体は出来ています。
カメラから約10cm離れた被写体を暗闇を白色LEDのみで撮影 被写体までの距離が近い分、照明の明るさも十分なので鮮明に撮影出来ています。

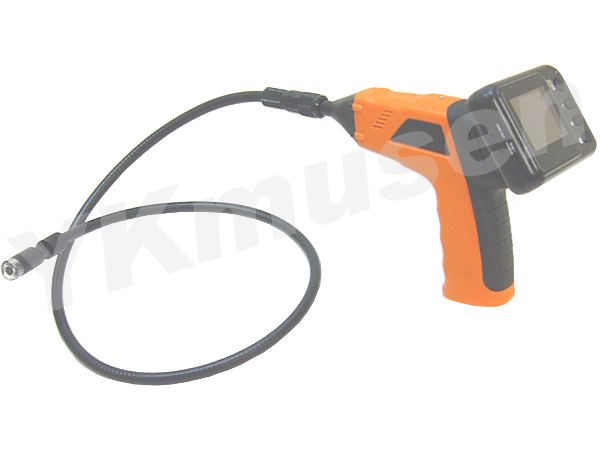

YK-8802AJは配管用カメラとモニター、ワイヤレス機能が一体になったオールインワンタイプの点検・検査用ワイヤレスカメラです。製品はカメラヘッド・フレキシブルチューブケーブル・ハンドホールドグリップ・LCDモニターで構成されており、機器をセットアップするだけで簡単にご使用いただく事が出来ます。カメラヘッドには35万画素CMOSイメージセンサー採用のカメラを内蔵。レンズの両脇には白色LEDを2灯搭載しているので真っ暗闇でも、白色LEDの照明により撮影を可能にします。 レンズは水平画角50度のレンズを採用しています。残念ながらフォーカスの調整は出来ませんが、10cm～無限大でほぼフォーカスが合う印象です。被写体によってはより接写撮影も可能ですが、5cm以上は離さないとフォーカスが甘くなってしまいます。カメラヘッドからハンドホールドグリップまでのケーブル長は1mとなっており、ケーブルはフレキシブルチューブを採用しているので、自由自在にケーブルを曲げ固定する事ができ、点検口や入り組んだ箇所の検査にもご活用いただく事ができます。ハンドホールドグリップには液晶モニターが装着されており、カメラで撮影した映像を、その場で確認しながら撮影を行なう事ができます。液晶モニターは2.36インチと小型ですが、良好な画質で作業時の確認には十分だと言えます。また、ハンドホールドグリップはガンタイプの形状を採用し、片手で持ち易い造りになっているのも良いと思います。なお、YK-8802AJはワイヤレスカメラなので、本体とモニターを離して使用する事も出来ます。これにより点検時等で、作業員が撮影を行ないながら、クライアントへ映像を見てもらい、点検作業を進める事もできます。カメラヘッド部分に装着可能な3つのアクセサリーも付属しており、点検作業だけでなく多目的にご使用いただく事が出来るのも良い点だと思います。カメラヘッドは残念ながら防水仕様では無い為、水中や水滴の多い場所での使用は出来ませんので、どちらかと言うと配管向けとは言い難いかも知れませんが、手の届かない箇所の点検査時には大いに活躍を期待できるカメラだと言えます。

点検・検査用ワイヤレスカメラ YK-8802AJ 製品仕様

■カメラ部
イメージセンサー	CMOS
画素数	35万画素(712×486)
水平画角	50度
送信周波数	2468MHｚ
周波数変調	FM
バンド幅	18MHz
最低照度	白色LED照射内0Lux
照明	高輝度白色LED2灯
電源	単3乾電池×4本(本体グリップ部分内蔵) アルカリ乾電池推奨
寸法	カメラヘッド部 直径17mm×奥行き71mm ケーブル 長さ1m×直径9mm 本体部 幅186mm×高145mm×厚45mm
重量	約530g
■モニター部
画面サイズ	2.36インチTFT LCD
画面解像度	480×240
ビデオシステム	NTSC/PAL
受信周波数	2468MHz
外部電源	DC8V/450mA
ビデオ出力	φ3.5ミニジャック-RCA-P
寸法	幅100mm×高70mm×奥行き30mm
重量	約140g
■全般
動作温度	－10～＋50℃
動作湿度	15～85%RH
同梱内容	・ハンドホールドグリップ(本体) ・カメラ/フレキシブルチューブ(カメラ部) ・LCDモニター ・アクセサリーフック ・アクセサリーマグネット ・アクセサリーミラー ・充電用ACアダプター/変換ケーブル ・取扱説明書英文(製品保証6ヶ月) ・外部ビデオ出力用ケーブル(黄色/白色) ※弊社サービス品。白色端子にて外部ビデオ出力が可能です。

点検・検査用ワイヤレスカメラ YK-8802AJ オプション品のご案内

型番：CP-8802AJ-EX　価格：￥6,300(税込) （購入数はカート内で設定してください） 1m延長フレキシブルチューブです。1本まで追加可能です。 接続コネクター部が濡れる恐れのある場合は、必ず接続コネクター部分を防水性のある自己癒着テープなどで濡れないように保護してください。
