工業用内視鏡ワイヤードビデオスコープ
高画質CCD搭載、記憶形状ケーブル採用
最大2mのケーブル延長特注モデルもご用意可能

型番:VZ

価格：￥198,000(税込) 販売終了

→VZ 主な機能と特徴
→VZ のご紹介
→VZ 製品仕様
→VZ オプション品

工業用内視鏡φ5.5mmワイヤードビデオスコープ VZ 主な機能と特徴

●高画質41万画素CCD搭載
41万画素1/6インチカラーCCDの超小型高画質CCDを採用することにより、
レンズヘッドサイズを小さく、そして高画質撮影を可能にしました。

●直径5.5mmの極細・完全防水仕様
ヘッド部分は直径5.5mm完全防水なので隙間や狭い場所、水滴のある場所での使用が可能です。

●フル画面で、細部まで観察可能

※ファイバー方式とビデオ内視鏡比較
先端には独自開発のφ5.5mm極小レンズを搭載。
超小型CCDが、明るく鮮明で、高品質なカラー映像を取得します。ファイバー方式とは異なり、
モニターにフル画面で画像を表示。細部の観察が可能です。

●高輝度白色LED4灯を搭載

※カメラヘッド部構造図
先端には高輝度白色LED4灯を搭載。薄暗い部位も明るく鮮明にとらえます。
また、LEDは目的・用途に合わせてON/OFFの切替が可能です。

●独自の曲げ形状記憶ケーブル

※一度曲げた形状を維持する形状記憶ケーブル
ケーブル内部には、滑らかに曲がるメタリックチューブを採用。
軽量で、形状記憶性に優れ、目的・用途に合わせて自在に曲がります。

●連続、約15時間の使用が可能

単2乾電池2本で約15時間の連続使用が可能。 （※電池の種類により異なります。） いざという時の「充電切れ」の心配はありません。

●システム図

1.ハンディーモニターで見る
RCA映像端子とバッテリー内蔵2.4インチハンディーモニターLept レプトver.2（オプション）を接続するだけで映像がご覧になれます。 オプション 2.4インチハンディーモニターLept Ver.2 ※Lept接続には変換ケーブルが必要となります（付属）
2.テレビで見る
映像端子でテレビや大型モニター、外部入力付きのビデオカメラと接続でき、ワイドで見やすく表示する事ができます。
3.パソコンで見る
USBキャプチャーケーブル等を接続すれば、お持ちのパソコンでもお使いいただけます。パソコンに付属の専用ソフトをインストールすれば、画像キャプチャーや保存もパソコンでダイレクトに行えます。 ※ビデオキャプチャーボード搭載PCはそのまま使用可能

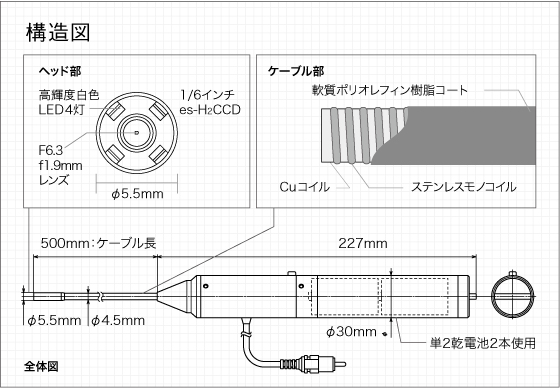

●構造図

●サンプル動画
ファイル名「vz.flv」：工業用ビデオ内視鏡 VZを使用して精密機械内部を撮影した動画です。
ファイル名「vz_2.flv」：工業用ビデオ内視鏡 VZを使用して配線部分を撮影した動画です。

VZはRF SYSTEM(アールエフシステム)製の工業用内視鏡カメラです。カメラの先端部分は直径5.5mmの超極細を実現し、さらに完全防水仕様なので水滴のある場所でもご使用いただく事が出来ます。先端部にはカメラヘッド以外に高輝度白色LEDを4灯備えているので、暗所の配管内等の観察にも最適です。ケーブルの材質は独自の形状記憶ケーブルを採用し、多少の曲げ固定が可能になっています。オプション品として側視アダプターを始め、ケーブルの延長(特注モデル)をご用意可能です。VZは受注生産品となっております。納期は2～3週間ほど掛かります。

工業用内視鏡φ5.5mmワイヤードビデオスコープ VZ 製品仕様

製品名	工業用内視鏡ワイヤードビデオスコープVZ
挿入部	ケーブル長	標準:0.5m（最大2mまで延長可能）
	外径	φ5.5mm
	外装	軟質ポリオレフィン樹脂コート
	防水性	挿入部防水
工学系	画角（水平/垂直）	74°/59°
	レンズ	f = 1.9mm
	F No.	F 6.3
	観察深度	15mm～∞
	照明	高輝度白色LED 4灯
カメラ部	撮像素子	1/6inch es-H2 CCD
	総画素数	811（H）×508（V）
	有効画素数	768（H）×494（V）
	画素サイズ（H）×（V）	3.65μm（H）×4.80μm（V）
	有効素子サイズ（H）×（V）	2.4mm（H）×1.8mm（V）
	解像度	525（H）×480（V）TV本
	ゲイン	AGC 0～+34dB
	ノーマルシャッタ	AEC 1/60秒～1/100,000秒
本体部	信号方式（水平/垂直周波数）	NTSCコンポジット出力（15.734kHz/59.94Hz）
	同期方式	内部同期
	映像出力方式	NTSC有線出力:1Vp-p（同期負）75Ω不平衡
	使用温度	-10℃～40℃
	映像S/N比	45dB
	電源	DC 3V（単2乾電池2本）
	動作時間	最大 約15時間
	消費電流	240mA
	重量	160g（乾電池は含まない）
付属品	取扱説明書(製品保証6ヶ月)

工業用内視鏡φ5.5mmワイヤードデオスコープ VZ オプション品のご案内

	VZ側視ヘッド 型番：VZ側視ヘッド 価格：￥12,600(税込) （購入数はカート内で設定してください） VZ専用の90°側視ヘッドです。 直径6.5×長さ30(mm)、視野角90°
	バッテリー内蔵2.4インチハンディモニター 型番：Lept Ver.2 価格：￥39,900(税込) （購入数はカート内で設定してください） 2.4インチTFTカラーモニター バッテリー使用時間：約60分、充電時間：約150分、重量130g、ビデオ入力端子、 電源：DC12V/1.5A、寸法：W73×H116.5×D17(mm) アンテナ含まず
	ケーブル延長2m仕様へ変更　型番：VZ-2m　価格：￥20,000(税込) （購入数はカート内で設定してください） VZは標準では50cmのケーブルとなりますが、オプションにてお申し込みいただければケーブルを2mに延長致します。なお、50cm～2mまでの任意の長さに調整する事も可能です。 ※価格は上記価格となります。長さには若干の誤差が出る場合がございます。
