φ6.9mm先端可動式デジタル内視鏡 VJ-ADVの製品詳細

φ6.9mm先端可動式デジタル内視鏡 VJ-ADV

φ6.9mm先端可動式デジタル内視鏡
VJ-STRのハイグレードモデル!
新採用メタルブレード採用で挿入性と耐久性が向上!


型番:VJ-ADV ケーブル長1.5m

価格:¥581,040(税込)
カートに入れる
(購入数はカート内で設定して下さい)

型番:VJ-ADV ケーブル長3.0m

価格:¥645,840(税込)
カートに入れる
(購入数はカート内で設定して下さい)

型番:VJ-ADV ケーブル長5.0m

価格:¥840,240(税込)
カートに入れる
(購入数はカート内で設定して下さい)
※VJ-ADVは受注生産品になります。
納期はご注文後、約2~4週間程度となります。

φ6.9mm先端可動式デジタル内視鏡 VJ-ADV 主な機能と特徴

φ6.9mm先端可動式デジタル内視鏡 VJ-ADV

高い挿入性と耐久性を実現

VJ-ADVは新採用メタルブレードを採用することで、挿入性と耐久性を大幅に向上させました。
ジョイスティック操作360°全方向アングルで、さまざまな目視検査に対応するオールインワンシステムのハイグレードビデオ内視鏡です。

- VJ-ADV 主な使用例 -
水道 ………… 給排水管の錆、腐食、詰まりなどの診断。
自動車 ……… エンジン、CPUボックス、ドアなどの内部検査。
空調 ………… 空調機・エアコン内部検査、ダクト内の保守点検。
原動設備 …… ボイラー、熱交換器などの品質検査、保守管理。
エネルギー … 各発電所設備の保守管理。
製造 ………… 精密部品、金属加工部品、金型加工品の品質検査。
建設・住宅 … 壁内の断熱材、鉄骨の診断、内部配線の断線確認。壁・床下・天井裏などの観察。
電気 ………… トランス・配電盤内部などの観察。
輸送 ………… 輸送中の梱包物内部の状態観察。
その他 ……… 美術品、発掘品の内部状態の観察。動物の生態調査。

VJ-ADVを使用してパイプ内を撮影した実際の動画

全方向360°簡単アングル操作

VJ 開発コンセプト

VJ-ADVは先端部の湾曲操作には、応答性と操作性に優れたダイレクトコントロール方式の新機構ジョイスティックを採用。複雑に入り組んだ現場での湾曲操作も意のままに操れます。ジョイスティックから指を離すだけで、湾曲形状を正確に保持。検査実務を重視した利便性を備えてえています。

VJ-ADV 全方向360°簡単アングル操作 VJ-ADV 全方向360°簡単アングル操作

VJ-ADV ビデオチュートリアル

メタルブレードで挿入性・耐久性が向上

VJ-ADVは外形6.9mmの挿入部(カメラケーブル)にメタルブレードを採用することで、挿入性と耐久性を大幅に向上。細管の湾曲形状への挿入も手元押込みがスムーズになり、最小クラスの先端硬質長(15mm)が先端の曲がり、通過性を強力にアシストします。

VJ-ADV メタルブレードで挿入性・耐久性が向上 VJ-ADV メタルブレードで挿入性・耐久性が向上

2倍デジタルズーム表示

VJ-ADVはズーム表示切替ボタン1つで、モニター上でのズーム表示が可能です。
※被写体を広く見渡し、気になる箇所を大きく映して詳細画像で確認ができます。

※外部モニターでの表示切替は対応していません。
VJ-ADV 2倍デジタルズーム表示

温度警告センサー

VJ-ADVはカメラケーブル先端に温度センサーを装備。
観察地点でのケーブル先端の温度を計測してモニターに表示します。
また、ケーブル先端が限界温度に近づくと警告マークを表示します。
※温度表示は温度計測を目的としたものではありません。
温度警告センサー

音声記録

VJ-ADVは付属のハンズフリーマイクロフォンで、動画と共に音声も保存。観察時の情報を音声記録することができます。 音声記録

超高輝度LED4灯搭載

VJ-ADVはφ6.9mmの先端部には超高輝度白色LED4灯を内蔵。OFF〜HIGHまで5段階の光量調節が可能で、被写体や撮影状況に合わせ最適な明るさを設定して観察できます。

VJ-ADV 超高輝度LED4灯搭載

LEDフラッシュ撮影

VJ-ADVは太径の配管内や暗い空間での被写体撮影時に、4灯のLEDによるフラッシュ撮影機能が威力を発揮。デジタルカメラのフラッシュ撮影感覚で被写体を鮮明に撮影できます。

VJ-ADV LEDフラッシュ撮影 VJ-ADV LEDフラッシュ撮影

携帯性に優れたコンパクトボディ

VJ-ADVは多彩な機能を搭載し、携帯性に優れた『片手で持てるコンパクトボディ』を実現。
モニターは大きく見やすい3.5インチカラーデジタルTFTを採用。
記録メディアは、汎用性の高いマイクロSDカードの利用が可能。また、専用スタンドを標準装備。器具への固定やハンズフリーでの使用にも役立ちます。

AV-ADV 携帯性に優れたコンパクトボディ

どこでも手軽に使える乾電池仕様

どこでも手軽に使える乾電池仕様

VJ-ADVは単三アルカリ乾電池4本で連続1.5時間の使用が可能。
また、市販の単三充電池を使用することでランニングコストを抑えることもでき、経済的です。
電源のある現場では付属のACアダプタでの使用も可能です。

本体寸法図

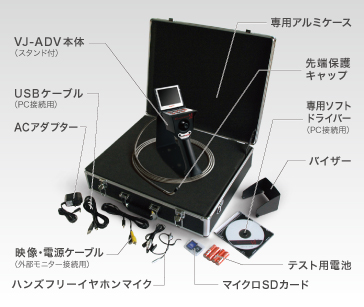

セット内容

VJ-ADV セット内容VJ-ADV 構造図

工業用内視鏡 VJ-ADV システム構成例

本体のSDカードやUSB端子、NTSCビデオ出力を利用すれば、PCやTVモニターへのデータ出力が可能です。撮影結果の検証、顧客への説明・報告など目的に合わせてご利用いただけます。

VJ-ADV システム構成例

工業用内視鏡 VJ-ADV 配管25A サンプル動画

φ6.9mm先端可動式デジタル内視鏡 VJ-ADV のご紹介

VJ-ADVはRF SYSTEM(アールエフシステム)製の工業用内視鏡カメラ VJ-STR を元に更に多彩なた機能を搭載させ、挿入部(カメラケーブル)をメタルブレードを採用させたフラッグシップモデルです。

カメラのヘッド部分はVJ-STR同様にφ6.9mmの極小サイズを実現し、先端部のヘッドを自由自在に稼動させる事が可能です。手元本体部分に操作パネルと3.5インチの大画面液晶モニターが備わっており、撮影している映像をダイレクトにモニター表示でき、モニター画面を見ながらカメラ操作を行うことができます。カメラ映像の表示時は2倍デジタルズームに対応することで被写体を大きく見渡しながら、気になる箇所を大きく映して詳細画像で確認することができます。その他、カメラ先端部周囲の外気温度表示機能を備え、カメラ挿入部分の温度を把握することが可能です。また、LEDフラッシュ機能により、静止画撮影時にデジタルカメラのフラッシュ撮影感覚で被写体を鮮明に撮影できます。カメラ先端湾曲部の操作には、応答性に優れた新方式ジョイスティックを採用しているので、目では見えない先端部の操作を直感的に行なう事が可能です。全方向湾曲の利便性を重視しながらクイックに応答。配水管の内部検査を始め、エンジン部品などの検査等、様々な検査業務を更に高い次元へと導きます。また、VJ-ADVはmicroSDカードレコーダーを搭載。撮影している映像を動画録画及び静止画保存する事が出来るので、検査報告用の資料作成にも活躍が期待できます。更にVJ-ADVは付属のハンズフリーマイクロフォンで、動画と共に音声も保存。観察時の情報を音声記録することができるので、より検査報告等の作業性が向上しています。

このようにVJ-ADVは同メーカーの技術を集大成させた最高水準の工業用内視鏡カメラです。
VJ-ADVはケーブル長1.5mと3mと5mモデルの3種類のモデルがラインナップしていますが、どちらも受注生産品となっております。納期は約2~4週間ほど掛かりますのであらかじめご了承下さい。特に5mタイプは特別仕様となりますので通常よりも納期が掛かります。

φ6.9mm先端可動式デジタル内視鏡 VJ-ADV 製品仕様

型番 VJ-ADV
挿入部 外形 φ6.9mm
有効長(単位:m) 1.5m/3.0m/※5.0m
※ケーブル長5.0mは特別注文品となります。
外装 メタルブレード
防水性 挿入部防水
耐液体性 マシン油、軽油、灯油、エンジンオイル、
3.5%塩水が付着しても支障はありません。
光学系 視野角(水平/垂直) 72°/ 54°
F No. F 6.0
観察深度 15mm~ ∞
照明 超高輝度白色LED4灯
湾曲部 湾曲角 360°方向湾曲 各90°以上
湾曲操作 ダイレクトコントロール方式によるジョイスティック湾曲操作
先端硬質長 15mm
液晶モニター 3.5inchカラーデジタルTFT
観察機能 デジタル2倍ズーム表示
外気温度表示(摂氏/華氏)
危険温度警告表示
感度調整 5段階
撮影機能 LEDフラッシュ撮影(静止画像)
タイムラプス録画(動画)
入出力 映像出力 専用φ2.5mmステレオミニジャックRCAビデオ端子変換
USB出力 ミニB端子 Ver.2.0 ビデオキャプチャ出力 ドライバ・ビューアソフト付属
音声出力 モノラル平型端子ハンズフリーイヤフォン(付属品)
マイク入力 モノラル平型端子ハンズフリーマイクロフォン(付属品)
記録 メディア MicroSDカード 最大2GB
静止画 JPEGフォーマット 640×480pixel
動画 MotionJPEGフォーマット(AVI拡張子ファイル)
640×480pixel 15~30fps
付属マイクロフォンによる音声録音機能
記録容量
(Microカード1GB使用時)
静止画像:約500枚
動画:約60分/タイムラプス時:最大9時間
再生機能 保存ファイル:一覧表示(9分割)、静止画フル画面表示
動画ファイル:再生・一時停止
メニュー操作 映像調整機能(明るさ・コントラスト・色合い・シャープネス)
保存画像消去
時刻合わせ
言語切替: 日本語/英語
USBマスストレージ
使用温度 空気中−30℃~60℃(結露なきこと)/水中10℃〜30℃
電源 DC駆動 DC 6V(単3アルカリ乾電池4本使用)
AC駆動 ACアダプター(100V~240V)
動作時間 最大約1.5時間(単3アルカリ乾電池4本使用時)
重量 570g(乾電池含まずケーブル長1.5mの場合)
アルミケース 495×420×145(mm)

※一部仕様は品質改善の為、予告なく変更となる場合がございますのであらかじめご了承下さい。

φ6.9mm先端可動式ビデオ内視鏡 VJ-ADV / VJ-STR 仕様比較表

φ6.9mm先端可動式デジタル内視鏡 VJ-ADV オプション品のご案内

90°側視ヘッド 型番:90°側視ヘッドVJ-ADV/VJ-STR用 価格:¥12,960(税込)
カートに入れる(購入数はカート内で設定してください)

90°方向の側面観察を可能にする「側視ヘッド」。先端部分にキャップ式で簡単に着脱可能。先端可動機能に加え、ヘッド交換することでより観察目的に適した使い方が可能。
寸法:φ8×25(長さ)mm
  型番:先端保護ゴムキャップ(3個セット)VJ用 価格:¥2,268(税込)
カートに入れる(購入数はカート内で設定してください)

カメラの先端ヘッド部分を保護するキャップです。
サイズ:φ7×13(長さ)mm
