SDカードレコーダー搭載フレキシブルチューブカメラ MT-TC3813SDの製品詳細

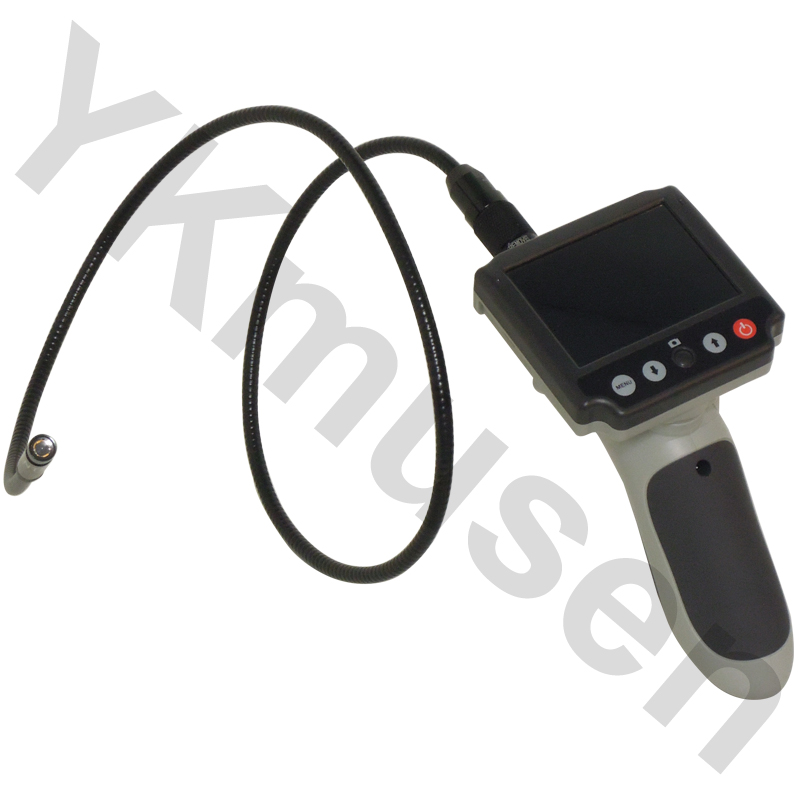

SDカードレコーダー搭載フレキシブルチューブカメラ
録画機能搭載！自由自在なフレキシブルチューブ採用

型番：MT-TC3813SD

価格：￥39,800(税込)
※販売終了しました。ありがとうございます

→MT-TC3813SD 主な機能と特徴
→MT-TC3813SD のご紹介
→MT-TC3813SD 製品仕様
→MT-TC3813SD オプション品

SDカードレコーダー搭載フレキシブルチューブカメラ MT-TC3813SD 主な機能と特徴

30万画素CMOSイメージセンサー搭載

MT-TC3813SDはフレキシブルチューブの先端に30万画素CMOSイメージセンサー搭載の超小型カメラを搭載しています。カメラはCMOSの為、CCDに比べると画質は劣りますが、25万画素ではなく30万画素の素子を搭載しているので 比較的良好な画質で撮影が出来ます。また、省電力設計で電池による長時間稼働を実現しています。なお、MT-TC3813SDは接写向けのレンズを搭載している為、推奨撮影距離は10cm以内となります。

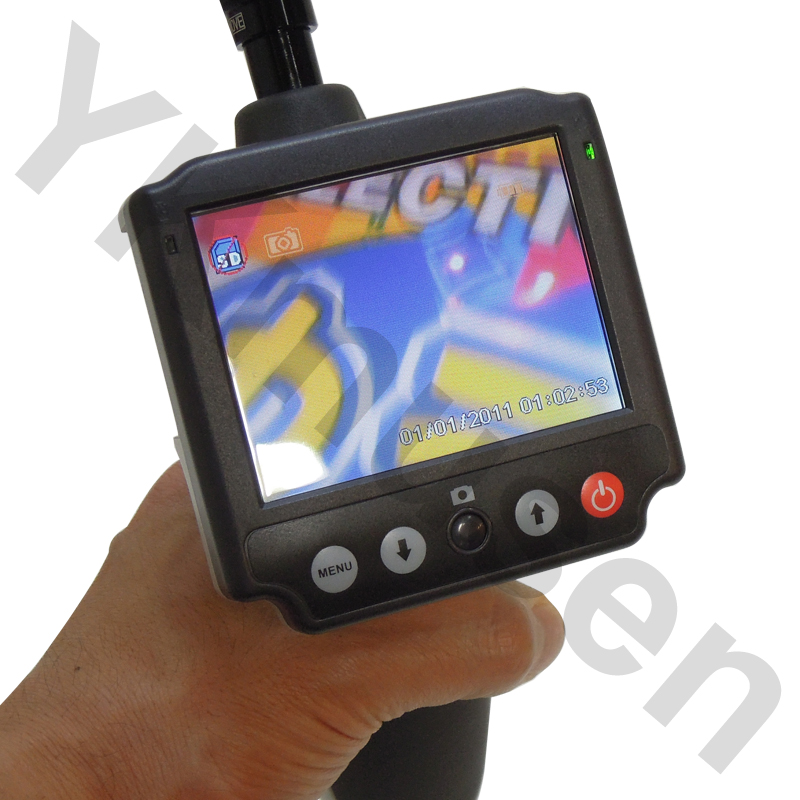

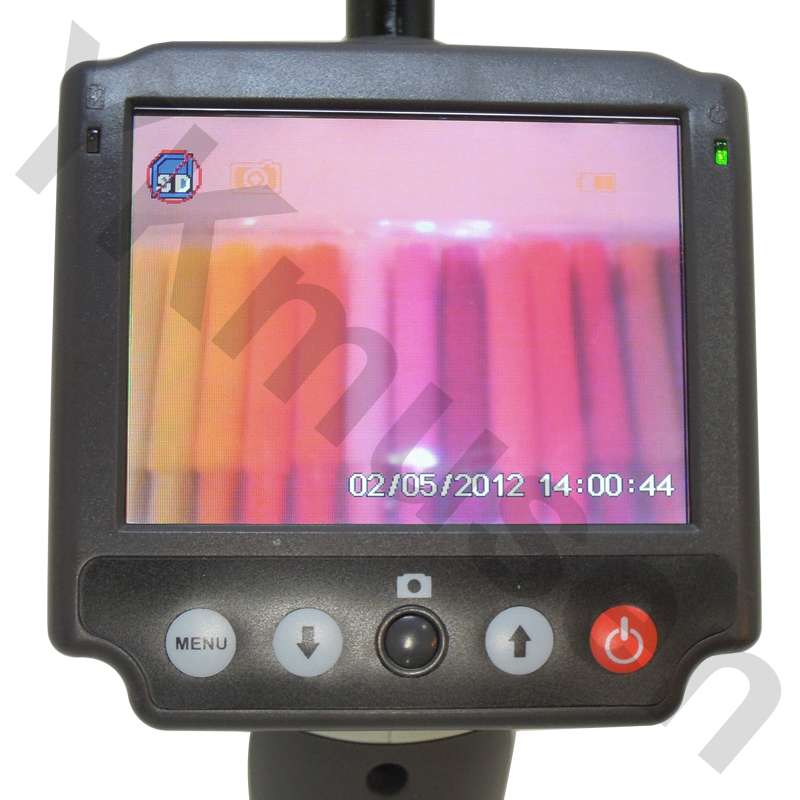

3.5インチLCDモニター搭載


MT-TC3813SDは本体のハンドグリップ上部に3.5インチLCDモニターを搭載していますので、
SDカードレコーダー搭載フレキシブルチューブカメラで撮影している映像をダイレクトにモニターで確認することが出来ます。

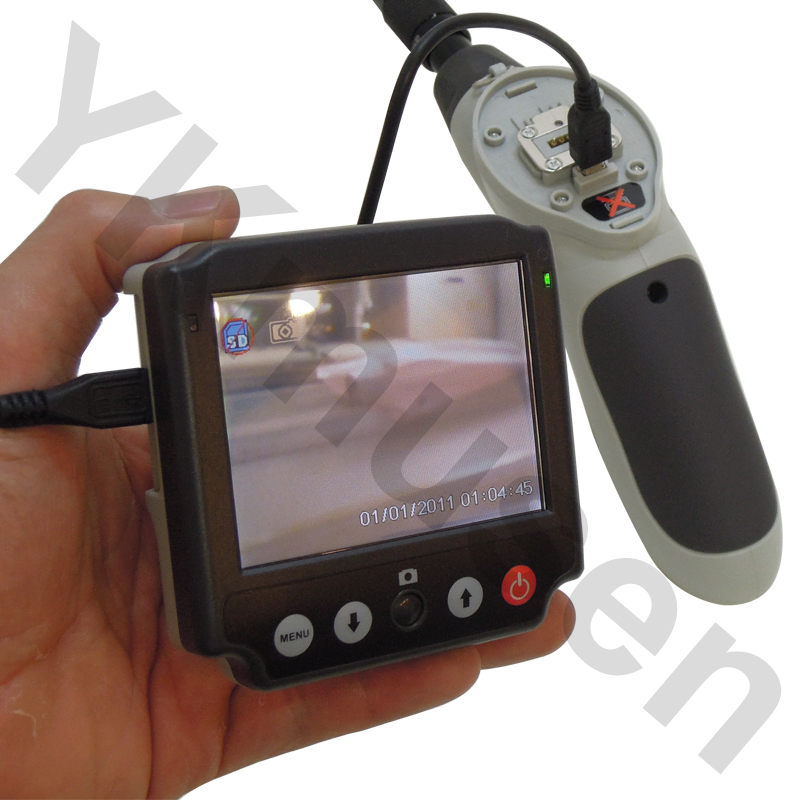

モニター部分の切り離しに対応

MT-TC3813SDはモニター部分が分離し、カメラとモニターを離して使用することができます。
分離時は付属のUSBケーブルにて接続します。


先端直径10.6mmの超極細カメラを採用


MT-TC3813SDのカメラヘッドは直径10.6mmと超極細になっています。
また、ヘッド部分の奥行きも48mmとコンパクトな設計です。

カメラヘッドに白色LED2灯を搭載・光量調整機能も可能

MT-TC3813SDはカメラヘッドに白色LEDを2灯搭載しています。白色LEDの照射距離は約10cmとなります。また、光量を本体スイッチにより6段階で調整することが出来るので、ハーレーションを防いで最適な明るさで撮影できます。

専用アタッチメント付属



MT-TC3813SDにはヘッド部分に取り付け可能な専用アタッチメントが付属します。
アタッチメントはマグネットタイプとフックタイプ、ミラータイプの3種類が付属し、
細い配管の中や狭い場所で様々な作業が行えるようになります。

フレキシブルチューブで自由自在にカメラを固定



MT-TC3813SDはケーブルにフレキシブルチューブを採用しています。
チューブは硬めで、しっかりとした固定が出来ます。
また、ケーブル長は1mとなりますが、オプションで3mのエクステンションチューブがあり、
最長4mのロングケーブル仕様に対応します。

防水構造

MT-TC3813SDはIP67に準拠した防水構造なので水がかかる場所の撮影が可能です。
※モニター部は防水構造ではありません。

単3アルカリ乾電池4本で使用可能

MT-TC3813SDは単3アルカリ乾電池4本で使用します。電池は本体両側面に各2本ずつ取り付ける事ができ、電池駆動時間は最長約4時間と長時間使用を実現しています。

SDカードレコーダー機能を搭載


MT-TC3813SDはSDカードレコーダーを搭載し、撮影映像を静止画又は動画にて記録することができます。液晶モニターで撮影画面を見ながら記録・録画作業を行うことができるので、効率の良い配管検査作業を行うことができます。
保存形式：動画(AVI形式)/静止画(JPEG形式)
記録・録画解像度：640×480(VGA)に対応
録画媒体：最大32GBまでのmicroSDHC/SDカードに対応

映像出力端子付

MT-TC3813SDはモニター部分に映像出力端子を備えています。
専用ケーブルが付属しており、ケーブル末尾のビデオ出力端子をモニターへ接続することで大画面モニターでもご覧いただく事が出来ます。
※外部映像出力時は搭載されているモニターに映像は表示されません。

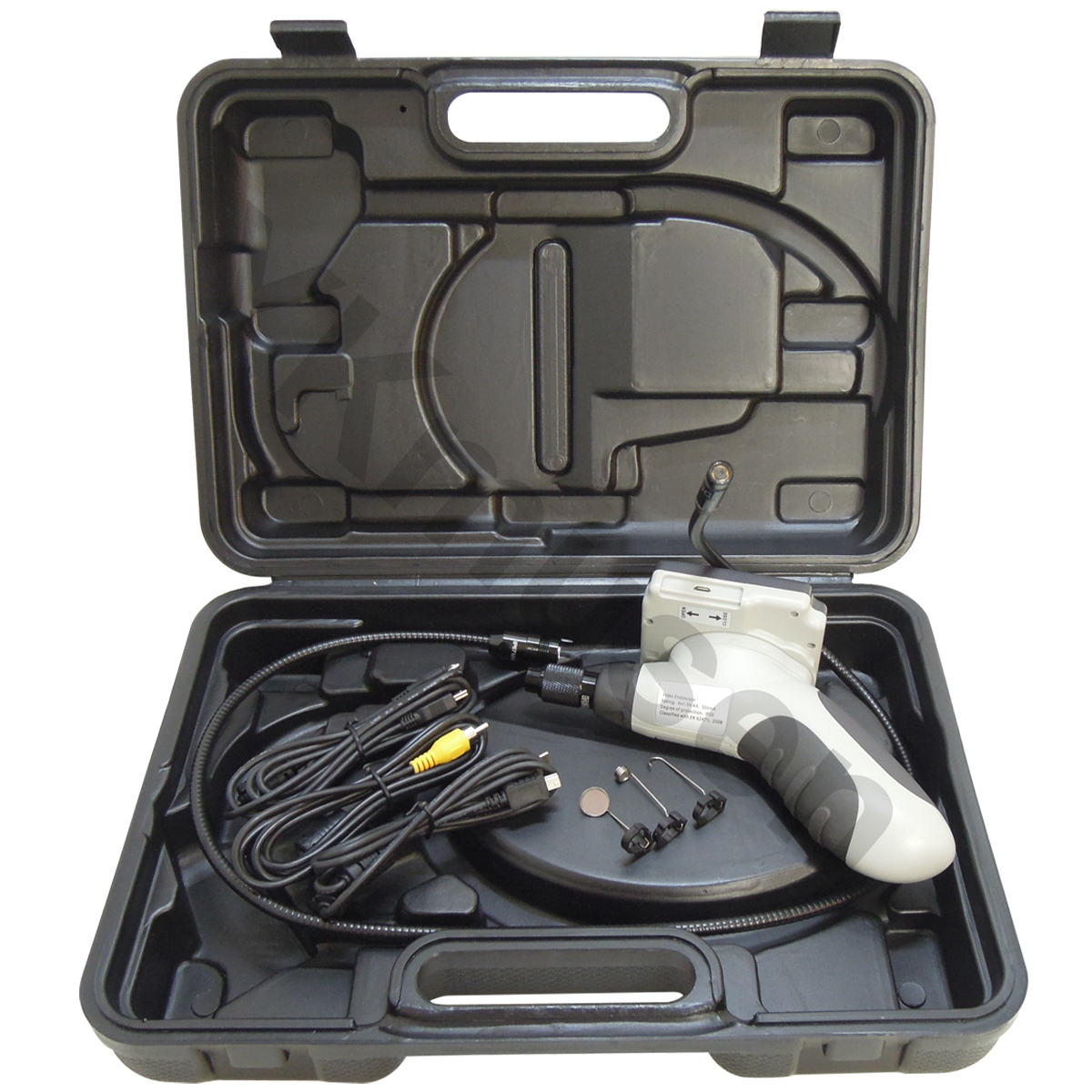

同梱内容

・MT-TC3813SD本体
・キャリングケース
・USBケーブル×2本
・専用アタッチメント×3種類
・映像出力用ケーブル
・テスト用単3乾電池×4本(画像非掲載)
・取扱説明書(画像非掲載)

MT-TC3813SDで実際に記録した静止画像

MT-TC3813SDで静止画記録を行った実際の画像をご用意致しました。
実際の静止画撮影を行った画像なので、このままの画質で保存できます。

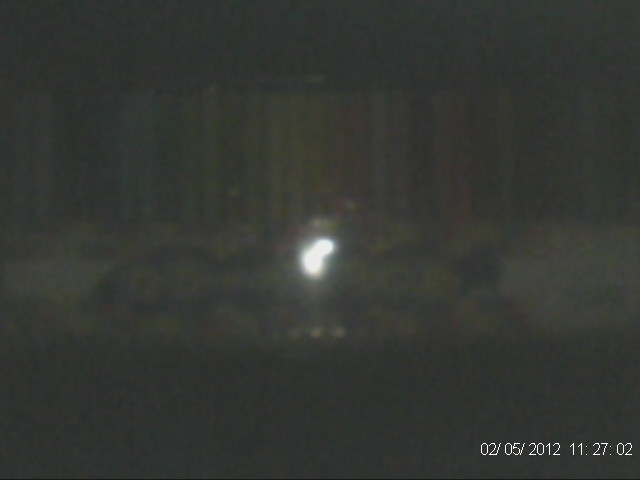

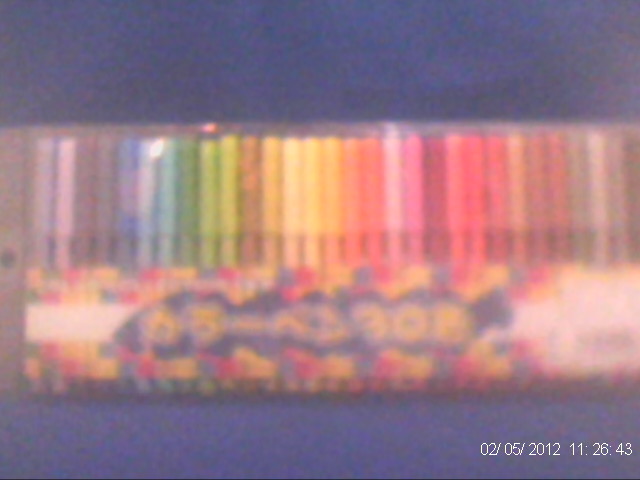

被写体まで40cmの距離で撮影(照明あり)	被写体まで40cmの距離で撮影(照明なし/LED点灯)
推奨撮影距離が約10cm以内の為、40cm離れた被写体では映像はいまいちです。 暗闇での撮影も白色LEDの照射がほとんど届きません。

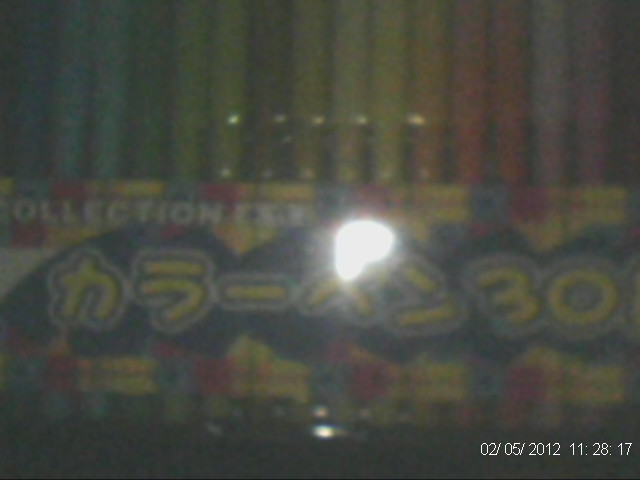

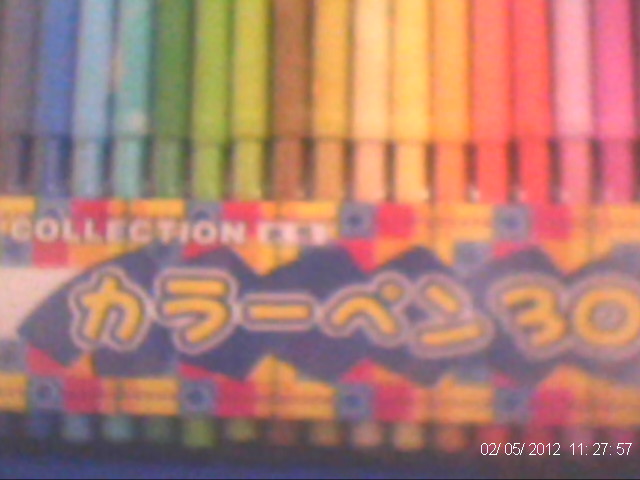

被写体まで20cmの距離で撮影(照明あり)	被写体まで20cmの距離で撮影(照明なし/LED点灯)
被写体まで20cmの距離ではそこそこ映りが良くなりますが、暗闇での撮影もある程度撮影できます。

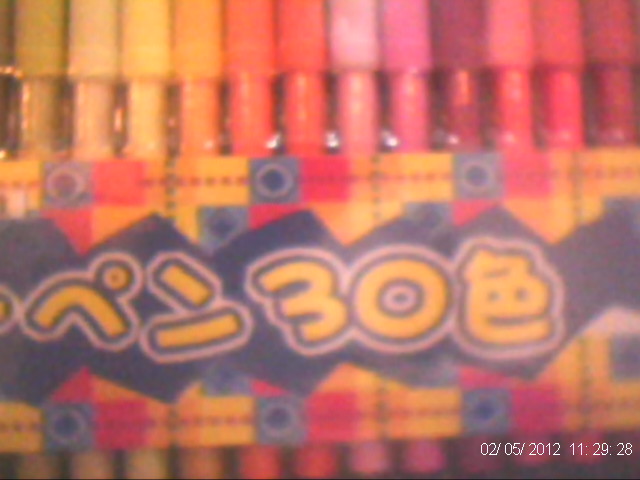

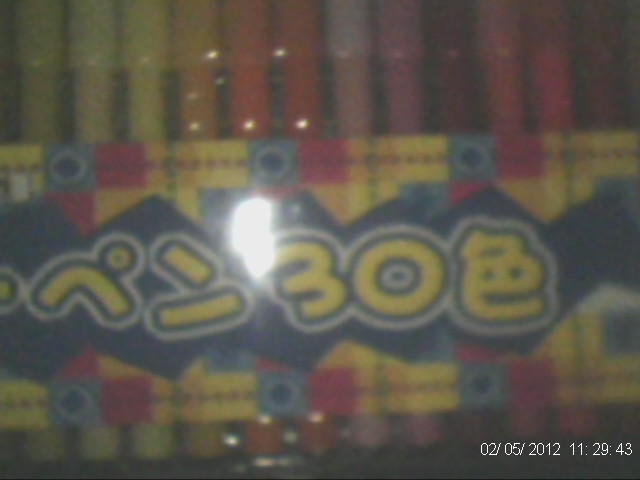

被写体まで10cmの距離で撮影(照明あり)	被写体まで10cmの距離で撮影(照明なし/LED点灯)
推奨距離内であり、フォーカスもばっちりと合っています。 暗闇での撮影も問題なく撮影出来ました。

MT-TC3813SDで実際に録画した映像

MT-TC3813SDで640×480による動画録画を行った実際の映像をご用意致しました。

MT-TC3813SDは3.5インチ液晶モニター搭載フレキシブルチューブ型配管用カメラにSDカードレコーダー機能を搭載したSDカードレコーダー搭載フレキシブルチューブカメラです。今映し出している映像を見ながら、瞬時に記録・録画が出来るので大幅な作業効率の向上が期待出来ます。

本体はハンドグリップ式となっており、片手で持ち易いサイズに仕上がっています。ハンドグリップ上部には3.5インチLCDモニターを搭載しており、モニター画面を見ながら撮影を行う事ができます。

カメラヘッドには30万画素CMOSイメージセンサー搭載のカメラを内蔵し、レンズ先端部には約10cmまで照射可能な白色LEDを2灯搭載しています。カメラヘッド径は10.6mmと超極細になっており、白色LEDはハンドグリップ側で6段階で輝度調整を行う事ができるので撮影時のハーレーションを最小限に抑える事が可能です。カメラに装着しているレンズは水平画角54度の近接撮影向けのレンズを採用しており、白色LEDの照射範囲内である被写体まで約10cm以内でフォーカスがばっちりと合う仕様になります。

カメラヘッドからハンドグリップまでのケーブル長は1mとなっており、ケーブルはフレキシブルチューブを採用しているので、自由自在にケーブルを曲げ固定する事ができ、点検口や入り組んだ箇所の検査にもご活用いただく事ができます。また、オプションで3mのエクステンションチューブをラインナップしており、最長4mまでケーブルを延長することが可能な為、奥行きのある配管内の撮影にも対応します。また、カメラヘッド及びフレキシブルチューブケーブルはIP67に準拠し、防水構造となっているので水が掛かる場所でもご使用いただく事ができます。

その他、MT-TC3813SDにはカメラヘッド部分に装着可能な3つのアクセサリーが付属しており、点検作業だけでなく多目的にご使用いただく事が出来るのも良い点だと思います。

また、SDカードレコーダーは録画媒体に最大32GBまで対応のmicroSDHC/SDカードを採用しました。MT-TC3813SDは乾電池で駆動させることができ、最長4時間の連続使用を可能にしています。
録画機能としては静止画記録と動画録画の二つの記録方法に対応し、記録解像度も動画、静止画共に640×480のVGA解像度による記録が可能です。
実際に記録した静止画像及び動画を見た印象としては、通常のAV出力でTVモニターに表示する映像よりは落ちてしまいますが、記録画像・録画映像としては十分な画質で保存することが出来ると思います。

このようにMT-TC3813SDは配管等の検査作業時に見る、見せるだけではなく、手軽に静止画記録や動画録画を行い、作業事例を残す等のデータ管理も行うことができるオールインワの配管用カメラと言えます。

SDカードレコーダー搭載フレキシブルチューブカメラ MT-TC3813SD 製品仕様

イメージセンサー	1/18インチ カラーCMOS 30万画素
カメラ解像度	640×480
レンズ	f2.8mm/F2.0
視野角度	約54度
最短焦点距離	約30～60mm
最低被写体照度	0.7Lux
LED	白色LED2基 照度調整6段階/照射距離約10cm
同期方式	内部同期
ビデオ信号出力	1.0Vp-p 75Ω
映像出力端子	ピンジャック-RCAプラグ
LCD	3.5インチTFT
画面解像度	320×240
記録解像度	640×480
記録解像度	640×480
録画方式	動画：M-JPEG/AVI形式 静止画：JPEG形式
記録媒体	microSDHC/SDカード 最大32GBまで対応 ※別売
電源	単3アルカリ乾電池×4本
消費電力	450mA
重量	約418g
使用温度範囲	0～45℃
同梱内容	MT-TC3813SD(SDカードレコーダー搭載フレキシブルチューブカメラ1m) 映像出力ケーブル USBケーブル キャリングケース アタッチメント テスト用単3アルカリ乾電池 取扱説明書(製品保証1年)

SDカードレコーダー搭載フレキシブルチューブカメラ MT-TC3813SD オプション品のご案内

型番：TC2809-EX3M　価格：￥7,800(税込) （購入数はカート内で設定してください） MT-TC3813SDの3m延長フレキシブルチューブです。
