フレキシブルチューブカメラ
最長4m対応！自由自在なフレキシブルチューブ採用！

型番：MT-TC2809X

価格：￥22,800(税込)
(購入数はカート内で設定して下さい)

→MT-TC2809X 主な機能と特徴
→MT-TC2809X のご紹介
→MT-TC2809X 製品仕様
→MT-TC2809X オプション品

フレキシブルチューブカメラ MT-TC2809X 主な機能と特徴

30万画素CMOSイメージセンサー搭載

MT-TC2809Xはフレキシブルチューブの先端に30万画素CMOSイメージセンサー搭載の超小型カメラを搭載しています。カメラはCMOSの為、CCDに比べると画質は劣りますが、25万画素ではなく30万画素の素子を搭載しているので 比較的良好な画質で撮影が出来ます。また、省電力設計で電池による長時間稼働を実現しています。なお、MT-TC2809Xは接写向けのレンズを搭載している為、推奨撮影距離は10cm以内となります。

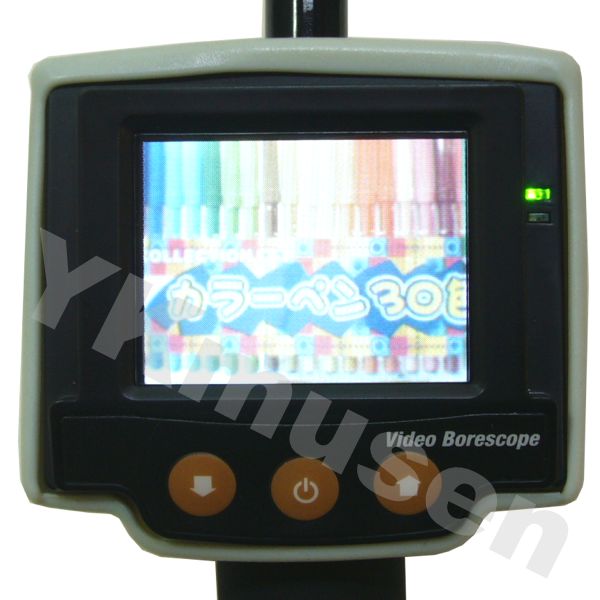

2.4インチLCDモニター搭載


MT-TC2809Xは本体のハンドグリップ上部に2.4インチLCDモニターを搭載していますので、
フレキシブルチューブカメラで撮影している映像をダイレクトにモニターで確認することが出来ます。

先端直径10.6mmの超極細カメラを採用


MT-TC2809Xのカメラヘッドは直径10.6mmと超極細になっています。
また、ヘッド部分の奥行きも48mmとコンパクトな設計です。

カメラヘッドに白色LED2灯を搭載・光量調整機能も可能

MT-TC2809Xはカメラヘッドに白色LEDを2灯搭載しています。白色LEDの照射距離は約10cmとなります。また、光量を本体スイッチにより7段階で調整することが出来るので、ハーレーションを防いで最適な明るさで撮影できます。

専用アタッチメント付属



MT-TC2809Xにはヘッド部分に取り付け可能な専用アタッチメントが付属します。
アタッチメントはマグネットタイプとフックタイプの2種類が付属し、細い配管の中や狭い場所で様々な作業が行えるようになります。

フレキシブルチューブで自由自在にカメラを固定



MT-TC2809Xはケーブルにフレキシブルチューブを採用しています。
チューブは硬めで、しっかりとした固定が出来ます。

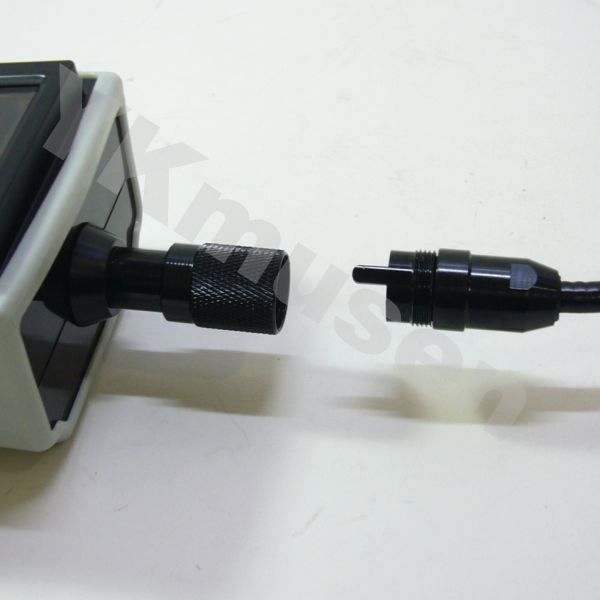

また、ケーブル長は1mとなりますが、オプションで3mのエクステンションチューブがあり、
最長4mのロングケーブル仕様に対応します。

防水構造

MT-TC2809XはIP67に準拠した防水構造なので水がかかる場所の撮影が可能です。
※モニター部は防水構造ではありません。

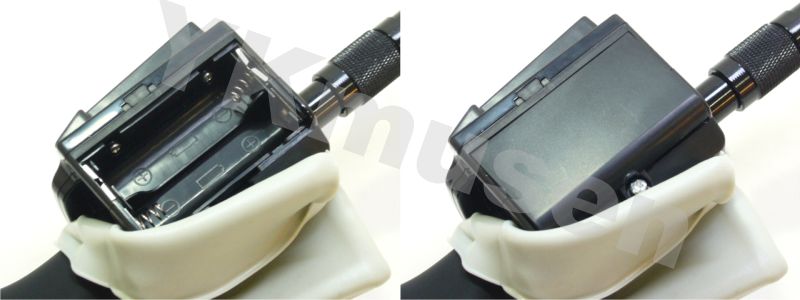

単3アルカリ乾電池4本で使用可能

MT-TC2809Xは単3アルカリ乾電池4本で使用します。電池は本体両側面に各2本ずつ取り付ける事ができ、電池駆動時間は最長約11時間と長時間使用を実現しています。

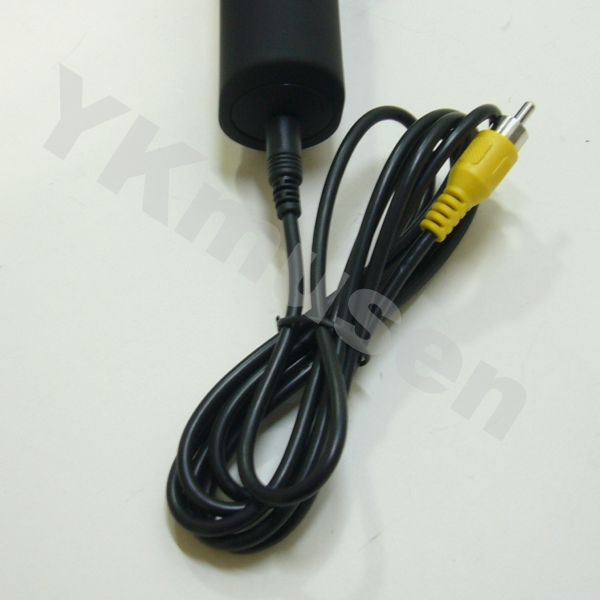

映像出力端子付

MT-TC2809Xはハンドグリップ底部に映像出力端子を備えています。
専用ケーブルが付属しており、ケーブル末尾のビデオ出力端子をモニターへ接続することで大画面モニターでもご覧いただく事が出来ます。外部映像出力中もLCDモニターは表示されているので録画機器との接続や作業内容をご依頼主に見せながらの作業にも適しています。

MT-TC2809Xで実際に撮影した画像

※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

被写体まで40cmの距離で撮影(照明あり)	被写体まで40cmの距離で撮影(照明なし/LED点灯)
推奨撮影距離が約10cm以内の為、40cm離れた被写体では映像はいまいちです。 暗闇での撮影も白色LEDの照射がほとんど届きません。
被写体まで20cmの距離で撮影(照明あり)	被写体まで20cmの距離で撮影(照明なし/LED点灯)
被写体まで20cmの距離ではそこそこ映りが良くなりますが、暗闇での撮影は薄らと映る程度です。
被写体まで5cmの距離で撮影(照明あり)	被写体まで5cmの距離で撮影(照明なし/LED点灯)
推奨距離内であり、フォーカスもばっちりと合っています。 暗闇での撮影も問題なく撮影出来ました。

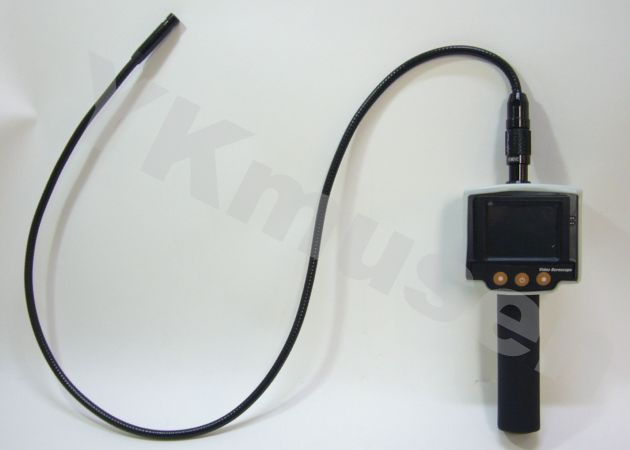

MT-TC2809Xはケーブルにフレキシブルチューブを採用したフレキシブルチューブ型の配管用カメラです。製品構成はフレキシブルチューブケーブル式カメラ(1m)・2.4インチLCD搭載ハンドグリップ本体、専用アタッチメント2種類、専用映像出力ケーブル、キャリングケースとなります。MT-TC2809Xの電源は単3アルカリ乾電池4本となり、電池を取り付けるだけで簡単にご使用いただくことが出来ます。

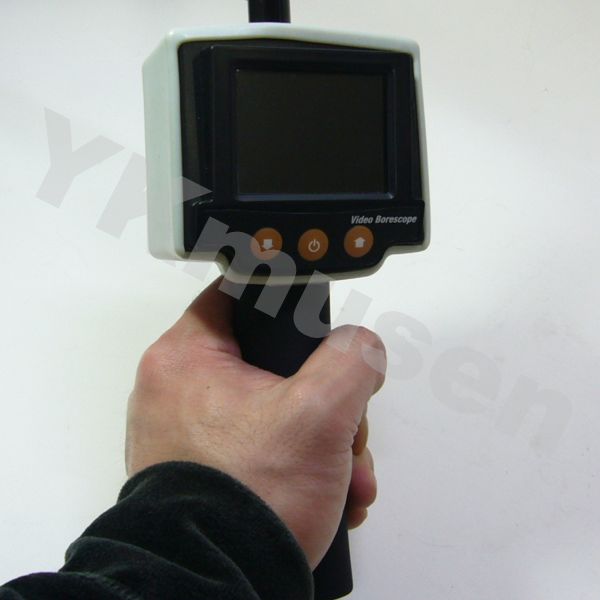

本体はハンドグリップ式となっており、片手で持ち易いサイズに仕上がっています。ハンドグリップ上部には2.4インチLCDモニターを搭載しており、モニター画面を見ながら撮影を行う事ができます。

カメラヘッドには30万画素CMOSイメージセンサー搭載のカメラを内蔵し、レンズ先端部には約10cmまで照射可能な白色LEDを2灯搭載しています。カメラヘッド径は10.6mmと超極細になっており、白色LEDはハンドグリップ側で7段階で輝度調整を行う事ができるので撮影時のハーレーションを最小限に抑える事が可能です。カメラに装着しているレンズは水平画角54度の近接撮影向けのレンズを採用しており、白色LEDの照射範囲内である被写体まで約10cm以内でフォーカスがばっちりと合う仕様になります。

カメラヘッドからハンドグリップまでのケーブル長は1mとなっており、ケーブルはフレキシブルチューブを採用しているので、自由自在にケーブルを曲げ固定する事ができ、点検口や入り組んだ箇所の検査にもご活用いただく事ができます。また、オプションで3mのエクステンションチューブをラインナップしており、最長4mまでケーブルを延長することが可能な為、奥行きのある配管内の撮影にも対応します。また、カメラヘッド及びフレキシブルチューブケーブルはIP67に準拠し、防水構造となっているので水が掛かる場所でもご使用いただく事ができます。

その他、MT-TC2809Xにはカメラヘッド部分に装着可能な2つのアクセサリーが付属しており、点検作業だけでなく多目的にご使用いただく事が出来るのも良い点だと思います。

実際に扱ってみた感想としてはフレキシブルチューブは硬めとなっており、配管用カメラとしては扱いやすい印象です。映像はCMOSイメージセンサーを採用しており、CCDと比較すると明るさ、映像の鮮明さは劣りますが、白色LED照明により十分に撮影は可能な為、及第点と言えます。基本的に10cm以内での撮影を推奨しており、40cm、20cm、5cmの環境で撮影した結果、40cmではフォーカスが甘く、白色LEDは到達せず、20cmではフォーカスは多少改善される物の白色LEDの照度が足りません。変わって5cmでは映像の切れが良くなり、明るさも十分になりました。(掲載画像参照)より近接でも試しましたが、被写体まで1cm、2cm程度の距離でも鮮明な撮影ができました。

このようにMT-TC2809Xは10cm以内の近接撮影に特化しており、そもそも配管用カメラは近接撮影向けの為、十分な仕様と言えます。トータル面ではフレキシブルチューブの延長対応や近接撮影時の良好な画質、モニターを搭載しながら乾電池による長時間駆動が可能な点等、価格面も含めてお奨めの配管用カメラです。

フレキシブルチューブカメラ MT-TC2809X 製品仕様

イメージセンサー	1/18インチ カラーCMOS 30万画素
カメラ解像度	320×240
レンズ	f2.8mm/F2.0
視野角度	約54度
最低被写体照度	0.7Lux
LED	白色LED2基 照度調整7段階
同期方式	内部同期
ビデオ信号出力	1.0Vp-p 75Ω
映像出力端子	ピンジャック-RCAプラグ
LCD	2.4インチTFT
画面解像度	320×234
電源	1.5V 単3乾電池×4本 (アルカリ電池推奨)
消費電力	200mA
重量	約420g
使用温度範囲	0～45℃
同梱内容	MT-TC2809X(フレキシブルチューブカメラ1m) 映像出力ケーブル キャリングケース アタッチメント2種類 テスト用単3アルカリ乾電池 取扱説明書(製品保証1年)

フレキシブルチューブカメラ MT-TC2809X オプション品のご案内

型番：TC2809-EX3M　価格：￥7,800(税込) （購入数はカート内で設定してください） MT-TC2809Xの3m延長フレキシブルチューブです。
