VGA出力機能搭載マルチ画面9分割器 YKS-900の製品詳細

VGA出力機能搭載マルチ画面9分割器 YKS-900

VGA出力機能搭載マルチ画面9分割器
マルチ分割に対応した画面9分割器

型番:YKS-900

※販売終了しました。ありがとうございます。

VGA出力機能搭載マルチ画面9分割器 YKS-900 主な機能と特徴

マルチ分割対応画面9分割器

YKS-900は9台の防犯カメラ映像を9分割表示して1画面に表示が可能です。
また、9分割以外にも1入力フル画面、2分割、4分割、6分割、8分割、
ピクチャーインピクチャー(PIP)の表示が出来るマルチ分割器機能を備えています。

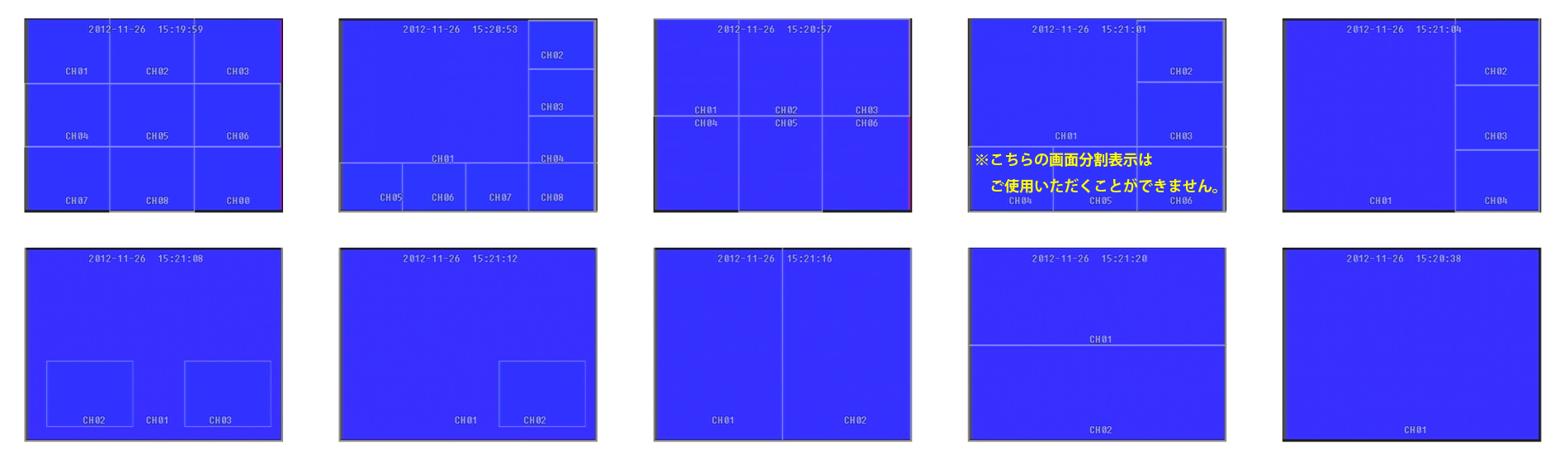

YKS-900 マルチ分割に対応した画面9分割器

※6分割表示で注釈のある画面表示はCH2、3、6にノイズが出てしまう為、ご利用いただくことができません。

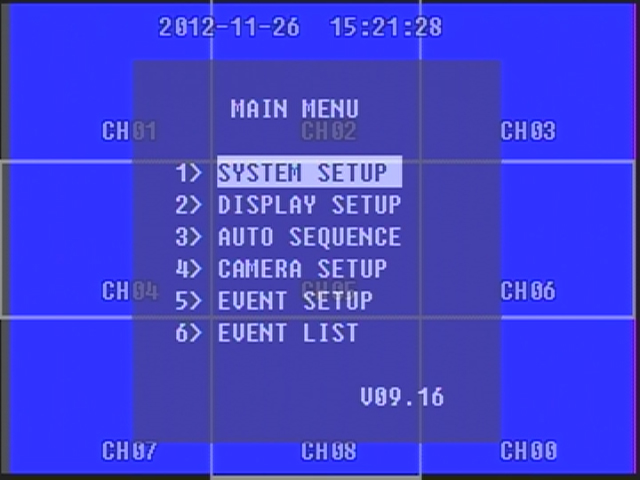

YKS-900 OSDメニュー画面
▲YKS-900 OSDメニュー画面から各設定が可能

※本製品は仕様上、画面分割時に画面上側と左側の映像が若干ケラれます。
 監視映像のモニタリング時の影響はほぼありませんが、あらかじめご了承ください。
※本製品の機能にミラー機能が備わっておりますが、ミラー機能を使用するとノイズが出ます。
 その為、ミラー機能はご利用いただくことができませんのでご了承ください。

VGA出力機能搭載

YKS-900はVGA出力端子を搭載しています。
出力画面解像度は1280×1024の出力に対応。
PC用モニター等でより高画質にモニターすることができます。

画面自動切換機能

YKS-900は画面自動切換機能を搭載しているので、
入力した映像を一定時間毎に切り換えることができます。(0~9秒可変)

フリーズ機能搭載

YKS-900はライブ画面時、画面をフリーズさせる機能を備えています。

デジタルズーム機能搭載

YKS-900は選択した範囲内を約2倍に拡大することができるデジタルズーム機能を搭載しています。

画質調整機能

YKS-900はカメラごとに明るさ・コントラストなどの映像を調整することができます。

調整可能項目
・BRIGHT      <<0~9>>
・CONTRAST <<0~9>>
・SATURATE <<0~9>>
・HUE          <<0~9>>
・MIRROR    <<左右反転>>

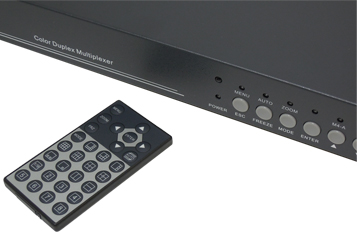

赤外線リモコンによる操作が可能

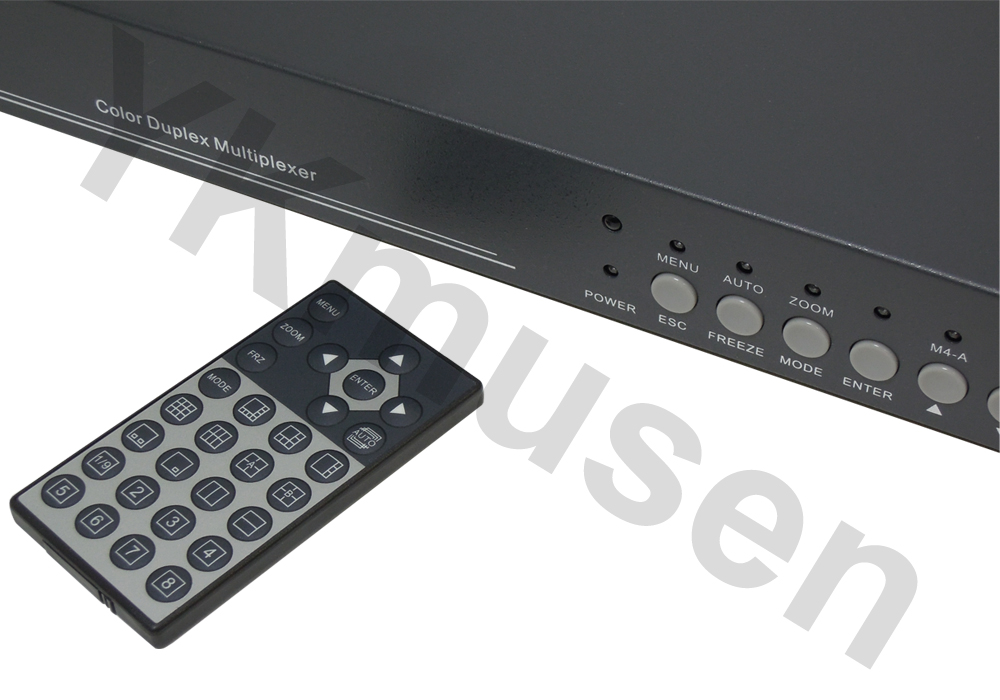

YKS-900 赤外線リモコンでの遠隔操作に対応

YKS-900は赤外線リモコンが付属します。
赤外線リモコンにより離れた場所からの操作にも対応します。

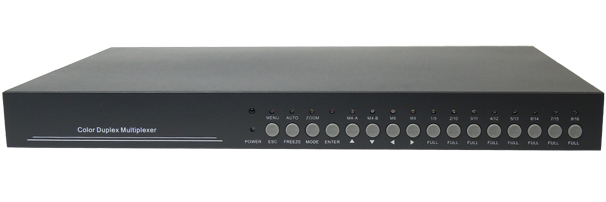

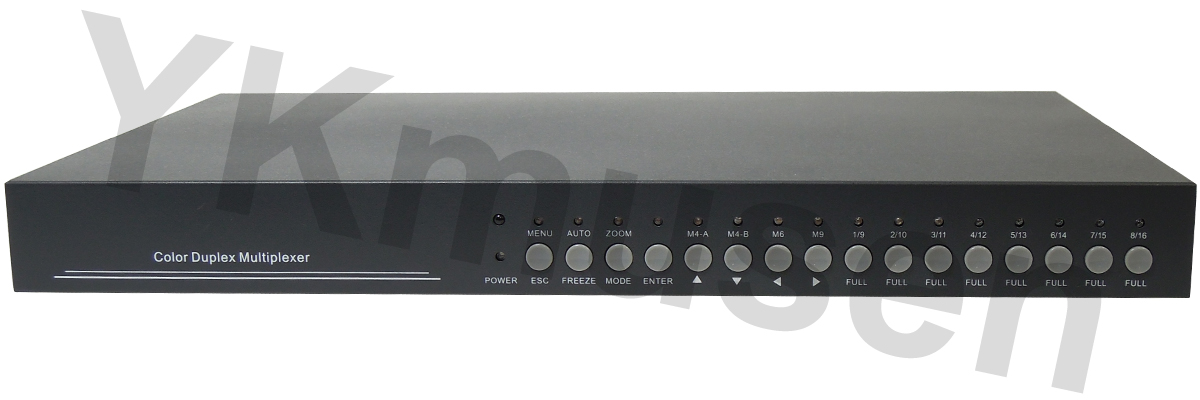

本体前面・操作パネル

YKS-900 本体前面・操作パネル

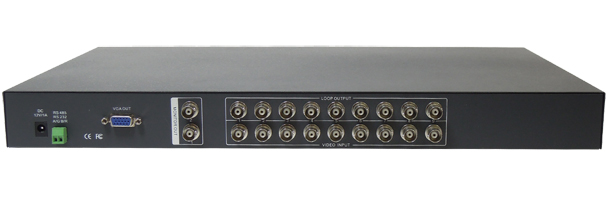

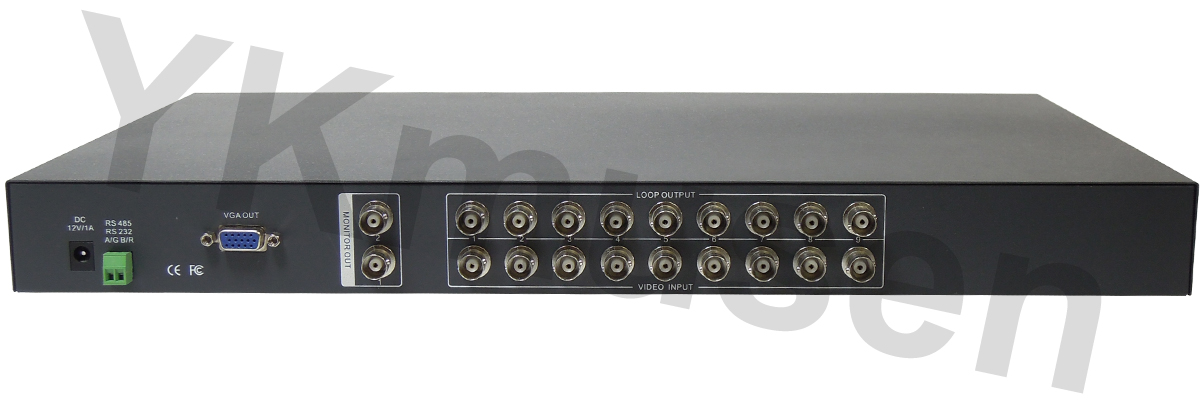

本体背面・入出力端子

YKS-900 本体背面・入出力端子

VGA出力機能搭載マルチ画面9分割器 YKS-900 のご紹介

YKS-900は9台までの防犯・監視カメラを接続でき、1画面に9分割表示が可能な画面9分割器です。9分割以外にもそれぞれの防犯カメラの映像を1画面表示したり、2分割、4分割、6分割、8分割、自動切換え(シーケンス)表示することができ、マルチな画面分割、画面表示に対応します。また、VGA出力端子を搭載しているのでVGA入力搭載モニターに接続することでより高画質表示が可能です。

各設定はOSD(オンスクリーンディスプレイ)にて行うことができ、フリーズ機能やデジタルズーム機能、画質調整機能、左右反転機能等を搭載しているので画面分割器として必要な機能をほとんど備えています。

昨今、監視用デジタルレコーダーには標準で4分割や8分割、9分割、16分割が可能なモデルもありますが、複数台の防犯カメラ映像を録画を必要とせず、表示したい場合や既存のタイムラプスビデオと接続したり、1ch用監視用デジタルレコーダーと接続する場合の組み合わせにお奨めです。

VGA出力機能搭載マルチ画面9分割器 YKS-900 製品仕様

信号方式 NTSC/PAL 自動切替
画面解像度 NTCS:720×480
PAL:720×576
画面表示 1画面
2分割画面
4分割画面
6分割画面
8分割画面
9分割画面
ピクチャーインピクチャー
自動切換え(シーケンス)
シーケンス間隔 0~9秒可変
映像入力 9入力(BNC-J)
映像出力 9出力(BNC-J)
モニター出力 2出力(BNC-J)
1出力(VGA)
ビデオフリーズ 有り
デジタルズーム 有り
画質調整機能 有り/左右反転ミラー機能搭載
電源入力 DC12V 2A
外形寸法 H45×W440×D275(mm)
重量 約2.8kg
付属品 ACアダプター
赤外線リモコン
取扱説明書(製品保証1年)

VGA出力機能搭載マルチ画面9分割器 YKS-900 オプション品のご案内

ケーブル ケーブル

分割器からモニター及び録画機器まで接続するケーブルは付属しておりません。別途必要な長さの映像ケーブルをお買い求め下さい。
コネクター  変換コネクタ

入出力端子はBNC端子となります。RCAに変換する場合は
別途BNCP-RCAJをお買い求め下さい。
