5WAY画面表示機能搭載4分割器 KI-2004Ⅲの製品詳細

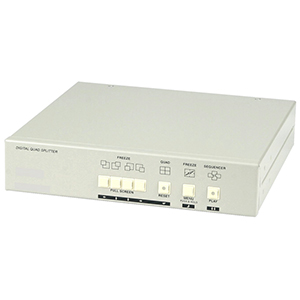

5WAY画面表示機能搭載4分割器 KI-2004Ⅲ

5WAY画面表示機能搭載4分割器
マルチ画面分割機能を搭載した多機能型分割器

型番:KI-2004Ⅲ

※販売終了しました。ありがとうございます。

5WAY画面表示機能搭載4分割器 KI-2004Ⅲ 主な機能と特徴

マルチ画面分割機能

2パターン2分割、4パターン3分割、3パターン4分割と多彩な画面表示が可能です。

画面自動切換機能搭載

画面自動切替機能を搭載。入力した映像を一定時間毎に切り替えます。

モーションディテクション機能搭載

モーションディテクション機能搭載。動体検知時にアラーム出力が出せます。

日付時刻表示機能搭載

日付時刻表示機能搭載で画面上に現在の日付時刻を表示できます。

プレイバック機能

ビデオレコーダーや監視用デジタルレコーダーなどで再生をする際、VCR INに入力させる事で2倍デジタルズームを行う事ができます。

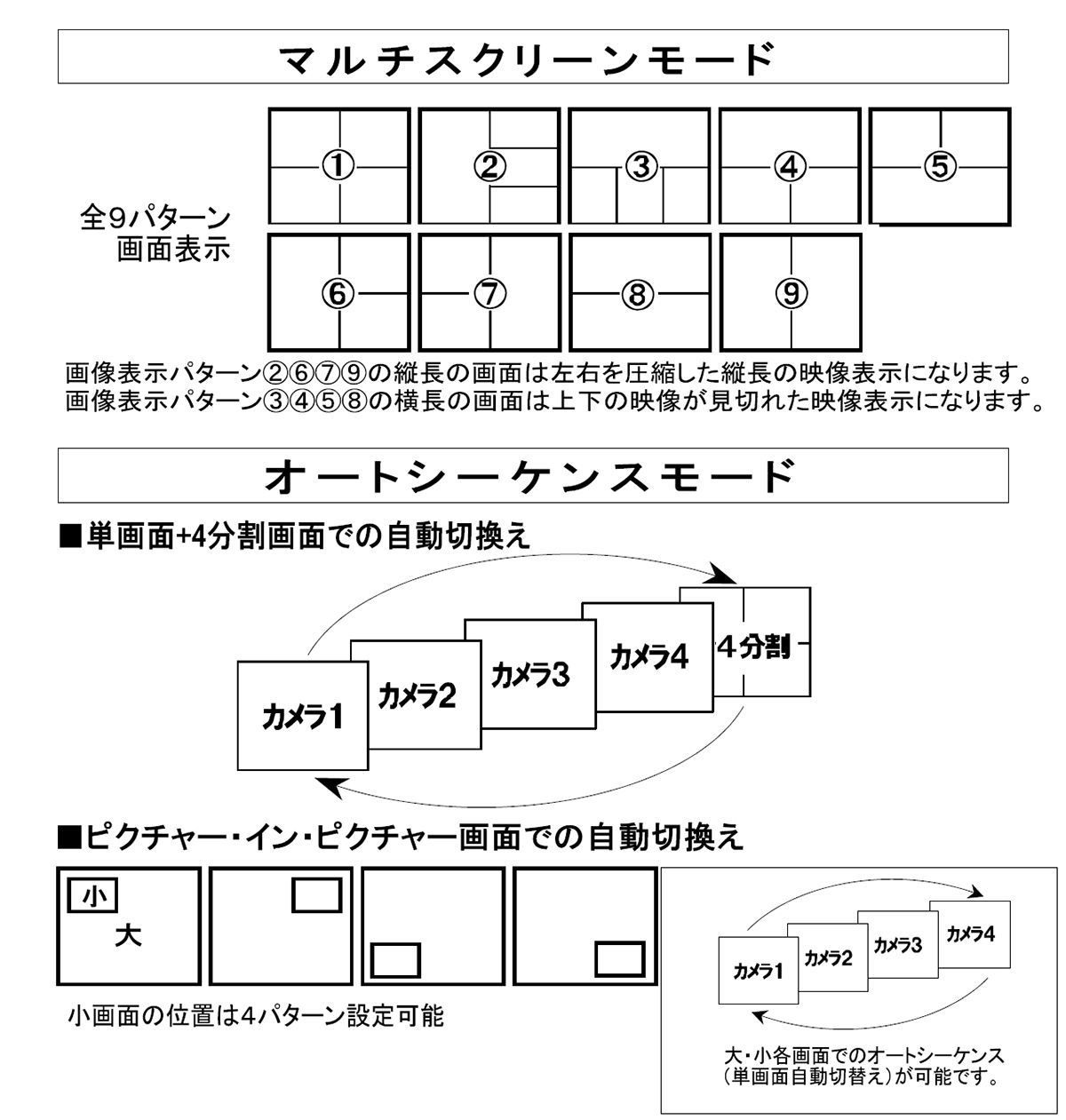

マルチスクリーンモード/オートシーケンスモード

KI-2004Ⅲ 画面分割パターン

接続イメージ

KI-2004Ⅲ 接続イメージ

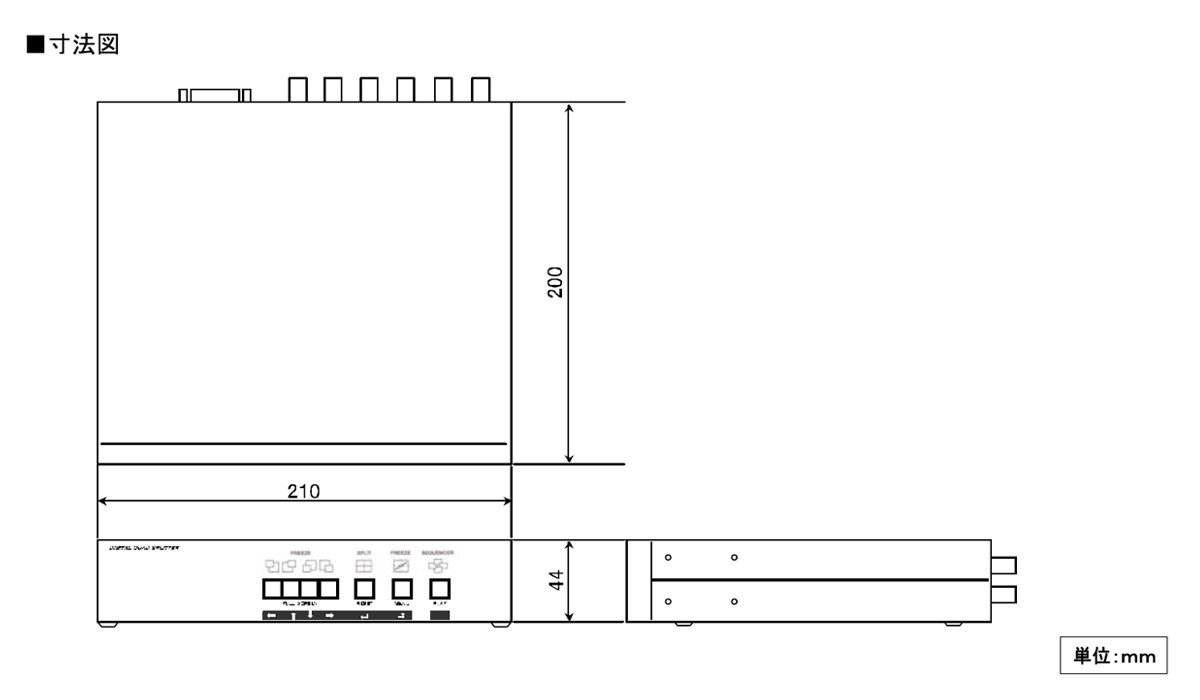

本体寸法

KI-2004Ⅲ 本体寸法

5WAY画面表示機能搭載4分割器 KI-2004Ⅲ のご紹介

KI-2004Ⅲは多彩な画面分割表示が可能なマルチ画面分割器です。
分割表示は2分割(2パターン)、3分割(4パターン)、4分割(3パターン)、ピクチャーインピクチャー(4パターン)での表示が可能です。残念ながらKI-2004Ⅲでは2分割表示時などに映像の表示範囲は選択できませんが、多彩な表示パターンが可能なので、そのマルチ分割性は高く評価できます。もちろん監視用としての機能も充実しており、日付時刻入力はもちろんの事、モーションディテクト機能によるアラーム出力を出す事も可能です。これによりタイムラプスビデオや監視用デジタルレコーダーと接続して動体検知録画を行う事が可能です。また、VGA出力機能も搭載することでPC用モニターでの画面表示も対応。KI-2004Ⅲは監視用から工業用、画像処理用など幅広くご使用いただける画面分割器です。

5WAY画面表示機能搭載4分割器 KI-2004Ⅲ 製品仕様

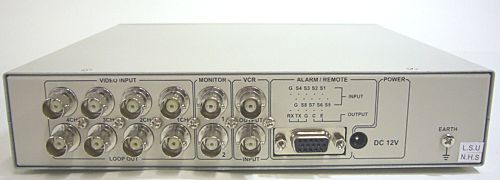

映像入力 1.0Vpp 75Ω BNC接栓×4
ループ(スルー)出力 1.0Vpp 75Ω BNC接栓×4
モニター出力 1.0Vpp 75Ω BNC接栓×1
VGA出力 出力解像度:SXGA1280×1024ピクセル、XGA1024×768ピクセル、
ミニD-Sub15ピン端子×1
VCR入力 1.0Vpp 75Ω BNC接栓×4
VCR出力 1.0Vpp 75Ω BNC接栓×4
アラーム
リモートコントロール入出力
RS-232C、ミニD-Sub15ピン端子×1
映像画面表示 マルチスクリーンモード
4・3・2分割画面(全9パターン)、各単画面
オートシーケンスモード
単画面+分割画面・ピクチャー・イン・ピクチャーでの自動切換えモ-ド
(切替え時間:各OFF~30秒)
ピクチャー・イン・ピクチャー(P・I・P)
各大小画面での自動切換え・小画面位置(4パターン)
フリーズ(静止画面)モード
分割画面、各単画面 各文字表示
ビデオロス(映像無信号)文字表示 ・ オートスキップ(ON/OFF)
映像反転表示 各チャンネルVERTICAL(上下反転)
HORIZONTAL(左右反転)
V+H(上下+左右反転)表示
アラーム 各チャンネル アラーム接点(N.O-N.C-OFF)
ビデオロス(映像無信号)アラーム(ON/OFF)
ビデオロス(映像無信号)ブザー(ON/OFF)
アラーム(センサー)外部入力×4 アラーム外部出力×1
アラーム出力継続時間(OFF~59秒・8、19、20、31分)
内蔵アラームブザー持続時間(OFF~99秒)
画面文字表示 各チャンネル カメラタイトル:アルファベット・数字他
日付・時間:年、月、日、時、分、秒(ON/OFF)※表示言語:英語
VCRモード デジタルズーム
モーションディテクション 各チャンネル感知エリア
セルサイズ16×12・感知感度:感度レベル調整可(各チャンネル共通)
感知後持続時間
アラーム出力継続時間の設定に順ずる(各チャンネル共通)
感知動作画面表示
各チャンネルの単画面及び文字表示・チャンネル画面での文字表示
電源 DC12V/0.5A(消費電力5W)
動作温度・湿度範囲 -10℃~+50℃/20%~85% ※結露無きこと
外形寸法/重量 約W210mm×H44mm×D200mm ※突起部含まず/約2.5kg
同梱内容 KI-2004Ⅲ本体
ACアダプター
取扱説明書(製品保証1年)

※製品仕様は予告なく変更になる場合がございます。

5WAY画面表示機能搭載4分割器 KI-2004Ⅲ オプション品のご案内

コネクター  変換コネクタ

入出力端子はBNC端子となります。RCAに変換する場合は
別途BNCP-RCAJをお買い求め下さい。

ケーブル ケーブル

分割器からモニター及び録画機器まで接続するケーブルは付属しておりません。別途必要な長さの映像ケーブルをお買い求め下さい。
