※本製品にはレンズは付属致しません。

WATEC(ワテック)WDR機能搭載カメラ
高性能WDR機能搭載！OSD多機能モデル！

型番：WAT-1000

価格：￥80,000(税込)
(購入数はカート内で設定して下さい)

→WAT-1000 主な機能と特徴
→WAT-1000 のご紹介
→WAT-1000 製品仕様
→WAT-1000 オプション品

WATEC(ワテック)ワイドダイナミックレンジカメラ WAT-1000 主な機能と特徴

●41万画素(有効38万画素)高画質CCDイメージセンサー搭載

1/3"41万画素(有効38万画素)のCCDを搭載。
また、水平解像度520TVラインときめの細かな高画質を実現しました。

●カラー時：0.1Lux/モノクロ時：0.003Luxの高感度仕様
WAT-1000は0.1Luxの高感度撮影が可能です。
また、一定の照度以下になると自動的にモノクロに切り替えて感度を上げるDay&Night機能を搭載し、モノクロ時には最低照度0.003Luxの超高感度撮影を可能としています。

●IRカットフィルターリムーバブル機能搭載
WAT-1000はカラー/モノクロ切替時に赤外線カットフィルターを自動的に取外すIRカットフィルターリムーバル機能を搭載しています。これによりカラー時は鮮明なカラー色を再現し、モノクロ時は赤外線に対応し、超高感度撮影を実現しています。

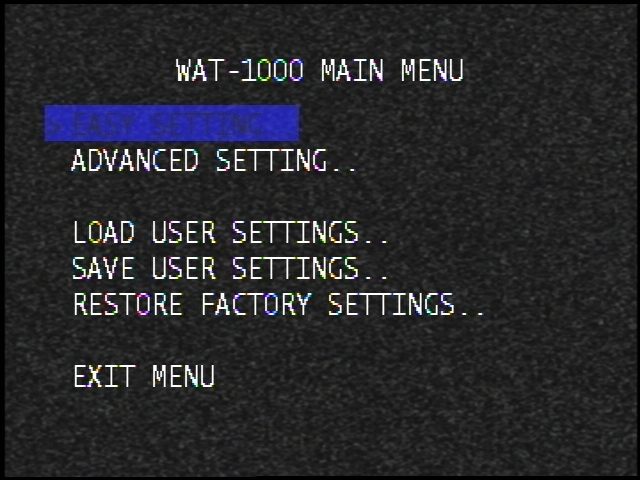

●OSD(オンスクリーンディスプレイ)機能搭載

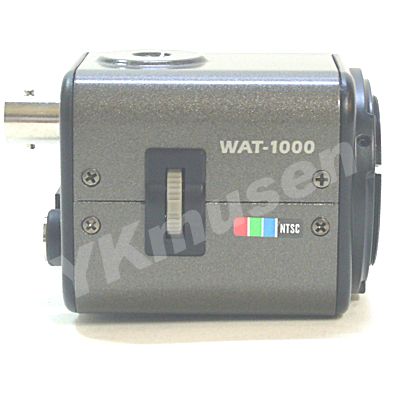

WAT-1000は同メーカー従来機種と違い、機能切換のディップスイッチ等がなく、本体背面のジョグスイッチ一つで操作を行ないます。カメラの設定はモニター出力によるOSDで行なう事ができ、詳細の機能設定が可能となりました。

●RS232C制御・PC接続による設定が可能

RS232Cによる制御やPCに接続して専用のコントローラーソフトで操作するなど、
任意の設定方法を選択して使用することもできます。

●ワイドダイナミックレンジ機能搭載
WAT-1000は高性能ワイドダイナミックレンジ機能を搭載することにより明暗差のある被写体も鮮明にとらえることが可能です。一般的なカメラはダイナミックレンジが狭く、逆光状態など明暗差の大きい被写体を撮像すると、白飛びや黒つぶれが発生しますが、WAT-1000は各画素の露光時間を明るさに応じて個々に調整することで、白とびや黒つぶれを抑え、自然な映像が得られます。ダイナミックレンジが広いほど、明暗差の大きい被写体を同時に表現することが出来ますが、被写体に対して、カメラのダイナミックレンジが大きすぎる場合、得られる映像はコントラストの低下したメリハリの無い映像になります。WAT-1000では、カメラのダイナミックレンジを被写体の明暗差に合わせて動的に制御することで、コントラストの低下を抑えます。

●その他主な機能
・スミアフリー
・スクリューマウント方式
・ホワイトバランス調整機能
・電子アイリス機能
・フリッカレス機能
・AGC機能
・逆光補正機能
・ミラー反転機能
・ビデオ/DCアイリス自動判別機能
・アイリスレベル調整機能

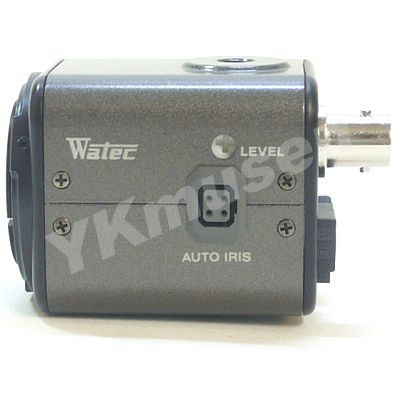

●本体側面(アイリス端子)

本体側面にオートアイリス端子とアイリスレベル調整ボリュームがあります。

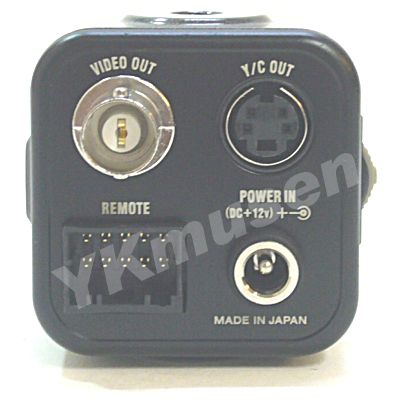

●本体背面(入出力端子)

・映像出力(BNC-J)
・映像出力(Y/C-OUT)
・I/Oコネクタ(RS-232通信、アラーム出力及び赤外カットフィルタ切換機の制御端子)
・電源入力端子(DC12V)

●技術情報 (メーカー技術情報へリンクしております)
Control Software ダウンロード
zipファイル
(Ver. 1.0、更新日 08/09/12)
RS-232 通信仕様 ダウンロード
(Ver. 1.01、更新日 08/09/16)
ユーザーマニュアル ダウンロード
(Ver. 1.00、更新日 08/09/16)

●WAT-1000で撮影した実際の画像
レンズはf3.0mmを使用。色鮮やかなカラー画像を再現します。
 ※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

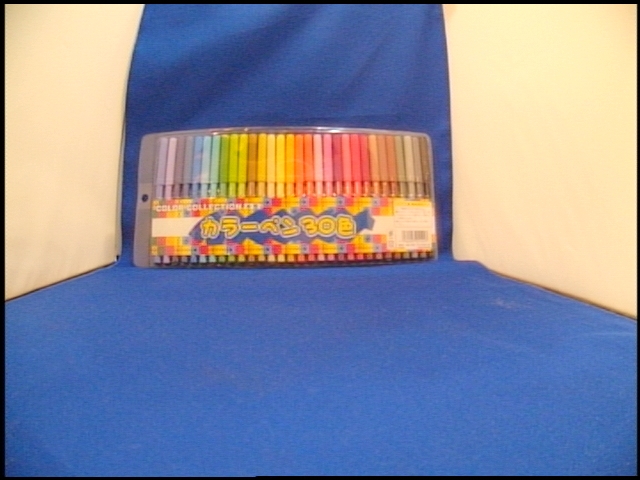

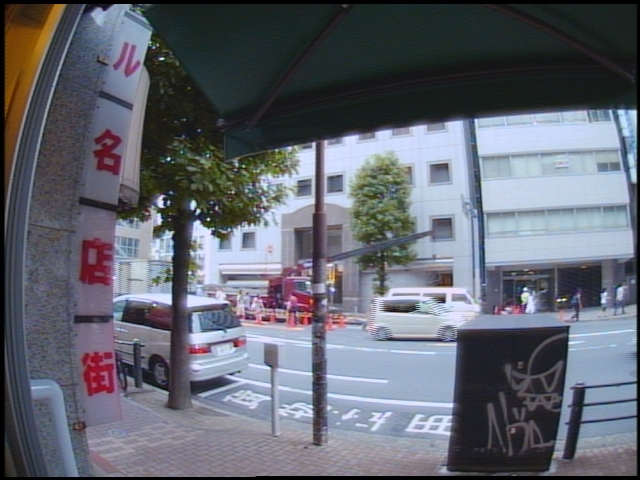

カメラから約30cm離れた被写体を撮影	事務所から外を撮影

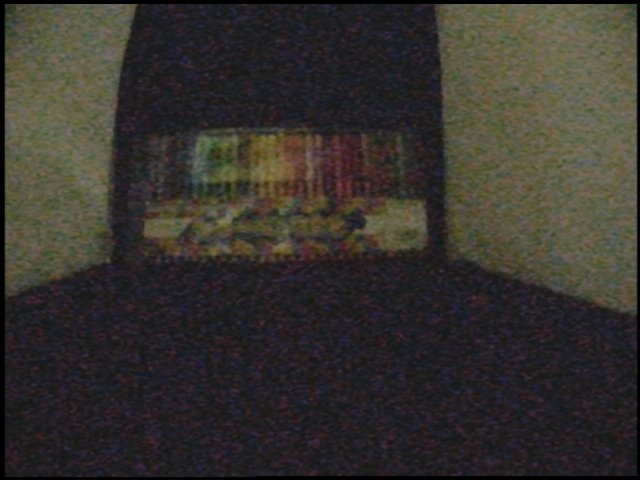

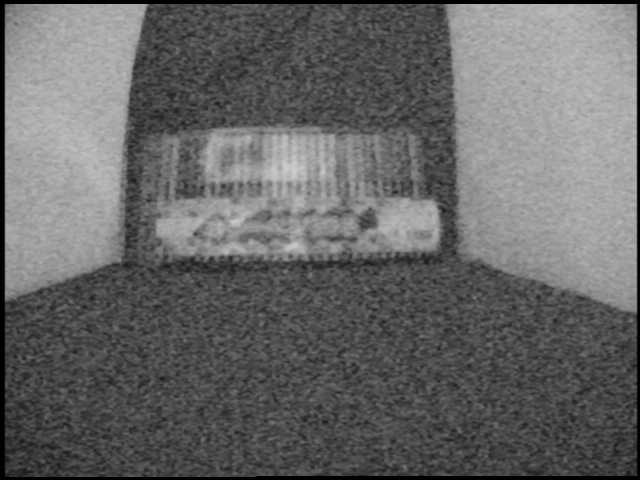

0.1Lux程度の暗闇をカラーモードで撮影	0.1Lux程度の暗闇をモノクロモードで撮影

WAT-1000は国内CCDカメラメーカー「WATEC(ワテック)」製の高性能ワイドダイナミックレンジ機能搭載のCCDカメラです。1/3"41万画素CCDを搭載し、水平解像度520TVラインを実現しているので、きめ細かな映像を再現します。被写体最低照度0.1Lux/F1.2を実現し、高感度撮影を可能にしました。また、ICR機能を搭載し、赤外線対応のDay&Night撮影が可能で、モノクロ撮影時は最低照度0.003Luxの超高感度を実現しています。WAT-1000では高性能ワイドダイナミックレンジ機能を搭載する事で、明暗差の大きな場所での撮影を得意としています。カメラ機能は非常に多彩な機能を搭載しており、OSDによりモニター画面を見ながら詳細設定を行なう事ができます。WAT-1000はその非常に高い機能性から、防犯カメラ用途としてだけでなく、工業用(FA)、生物観察、天体観測等の幅広い用途にご利用いただく事ができる高性能CCDカメラです。

WATEC(ワテック)ワイドダイナミックレンジカメラ WAT-1000 製品仕様

イメージセンサー		1/3型 DPSイメージセンサ
総画素数		742(H)×552(V)　41万画素
有効画素数		720(H)×540(V)　38万画素
セルサイズ		7.0μm(H)×7.0μm(V)
撮像方式		RGB原色ベイヤ配列モザイクオンチップフィルタ
同期方式		内部同期
走査方式		プログレッシブ
映像出力	コンポジット	CVBS：1Vp-p 75Ω、インタレース(不平衝)
	Y/C	Y：1Vp-p 75Ω、C：0.3Vp-p 75Ω(不平衝)
解像度	水平	520TV本以上(画面中央)
	垂直	460TV本以上(画面中央)
ダイナレンジ		102dB(標準)、120dB(Max)
最低被写体照度	カラー	0.1lx/F1.2(AGC HI、1/30秒)
	モノクロ	0.003lx/F1.2(AGC HI、1/30秒)
S/N比		48dB以上
AEモード	EI	1/30-1/30,000秒
	FL	ON/OFF
	低速シャッター	x2-x32
ホワイトバランス		ATW、PWB、Manual、Preset
ゲイン	AGC	HI:0～40dB/LO:0～22dB
	MGC	0～40dB(1dB step)
デイナイト機能		Auto(レベル調整可能)/Manual/External
ガンマ特性		γ≒0.45(ON)/γ=1.0(OFF)
シリアルポート		RS-232(準拠)
レンズアイリス		Video/DC　(EIAJ配列、自動認識切替)
逆光補正		ON/OFF
ミラー反転		ON/OFF
電源電圧		DC12V＋10%
消費電力		190mA(2.28W)
動作温度		-10～＋50℃(結露しないこと)
動作湿度		95% RH以下
レンズマウント		CSマウント (バックフォーカス調整可能)
外形寸法(mm)		H44×W46.5×D67
重量		約125g
同梱内容		WAT-1000本体 レンズキャップ 六角レンチ シリアルポート用ケーブル(300mm) DCプラグ アイリスコネクタ 取扱説明書(製品保証最大3年)

WATEC(ワテック)ワイドダイナミックレンジカメラ WAT-1000 オプション品のご案内

	型番：DC12V-1Aスイッチング式ACアダプター　価格：￥1,500(税込) （購入数はカート内で設定してください） 本製品には電源は付属しておりません。常時電源を取る場合、 別途DC12V-A1スイッチング式ACアダプターをお買い求め下さい。
	レンズ 本製品はC/CSマウントレンズ交換対応になっています。 フリッカレス仕様の為、手動絞りタイプかオートアイリスタイプ(DC駆動)のレンズを お求めいただく事をお奨め致します。
	カメラスタンド・ブラケット スタンド(取付け台)は付属しておりません。 3脚ネジ穴対応のカメラスタンドをご使用下さい。(取付けは上下対応)
	カメラ用ハウジングケース 屋内用カメラを屋外に設置する際に必要になります。 簡易型から高い防水性を誇るモデル、寒冷地仕様等ご用意致しております。
	ケーブル 常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
