Effioチップセット採用防雨型高画質監視カメラ YSC-960Eの製品詳細

Effioチップセット採用防雨型高画質監視カメラ
Effioチップセット採用！48万画素高画質監視カメラ！

型番：YSC-960E

※販売終了しました。ありがごうございます。

→YSC-960E 主な機能と特徴
→YSC-960E のご紹介
→YSC-960E 製品仕様
→YSC-960E オプション品

Effioチップセット採用防雨型高画質監視カメラ YSC-960E 主な機能と特徴

SONY Effioチップセット採用

YSC-960Eは高感度および高解像度を実現するEffioチップセットを採用しました。
搭載するCCDはSONY EXview HAD CCDにSONY Super HAD CCD Ⅱの技術を取り入れて進化した最新のSONY EXview HAD CCDⅡを搭載し、総画素(H)1028×(V)508、有効画素数(H)976×(V)494の48万画素の高画質撮影を実現。水平解像度も700TVラインと極めて高い解像度を実現しています。

Effioチップセットとは
高解像度、高S/N、高色再現を実現する処理方法を搭載したSONY製信号処理LSIです。
SONY EXview HAD CCDⅡとは
“EXview HAD CCD”の構造を基本とし、感度（標準値）において、1μ m 2 あたり、1000mV 以上（カラー品 F5.6 ／白黒品 F8、1s 蓄積換算）を実現し、かつ近赤外領域まで含め、光の利用効率を向上したCCDイメージセンサです。

Day&Night機能搭載

YSC-960EはCDSセンサーと連動し、昼は鮮明な高画質カラー映像で撮影し、
夜間は白黒撮影に切り換えて赤外線を取り入れた高感度暗視撮影を行います。
特にEffioチップセットとSONY EXview HAD CCDⅡの高感度性能により、
低照度環境下での撮影に強く最低被写体照度は0.005Luxの高感度を実現しています。

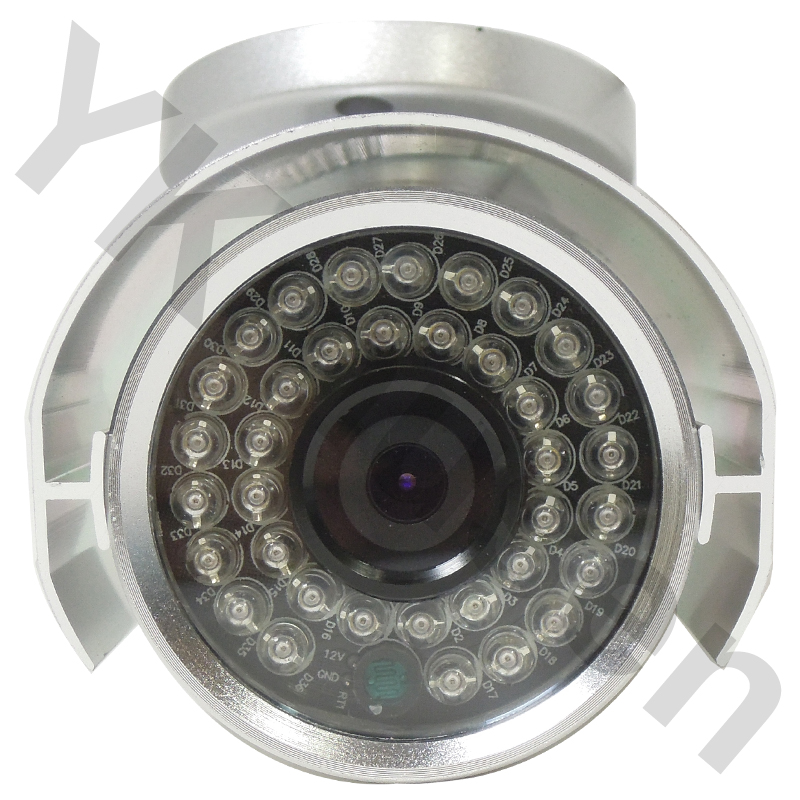

強力な赤外線投光器を搭載

本体前面部に赤外線LEDを36個搭載。
最大照射距離は約25～30mと充実の夜間監視を提供します。
赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、
明るくなると赤外線をOFFにします。これにより赤外線の寿命を大幅に伸ばすことができます。
※赤外線波長は850nmの為、赤外線LED発光部分がぼんやり赤く光ります。

f3.6mmレンズ搭載

YSC-960Eはf3.6mmのレンズを搭載。
水平画角は約70.6度と比較的広角撮影が可能です。
その為、防犯カメラ1台で広範囲を監視したい場合に最適です。

OSD機能で多彩な機能を制御

YSC-960EはEffioシステムによるOSD機能を搭載しています。
カメラ設定をディスプレイ上で行える為、多彩な機能をディスプレイ画面を見ながら設定できます。
OSDメニュー画面ではノイズリダクション機能のほか、明暗部のコントラストを改善する階調補正(D-WDR機能)や夜間時の車の強いヘッドライトを抑え視認性を向上する HLC(High Light Compensation)機能などを設定でき、高画質で鮮明な画像に調整することができます。

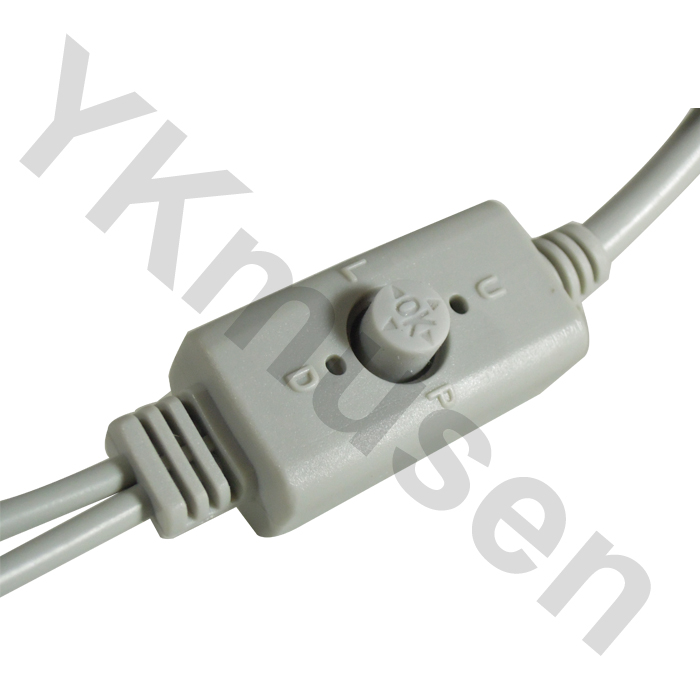

各操作は本体背面より出力されているケーブル途中に備えている操作パネルで行います。

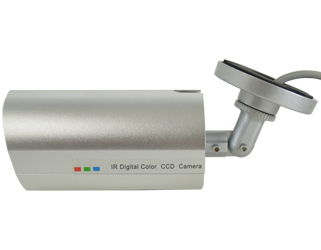

日差しと雨からカメラを守るルーフカバーと安心の2年間保証

YSC-960Eは日差しや雨からカメラを守るルーフカバーを備えています。
防水性能はIP66に準拠しており、屋外で風雨にさらされる環境下への設置にも対応します。
高い防水性・耐久性によりメーカー保証は2年と長期間保証が付きます。
※消耗品(赤外線LED等)は保証対象外です。
※ケーブルの接続部分及びOSD操作パネルは防水処理が施されておりません。
   設置時に防水処理を行うか濡れないように設置する必要があります。

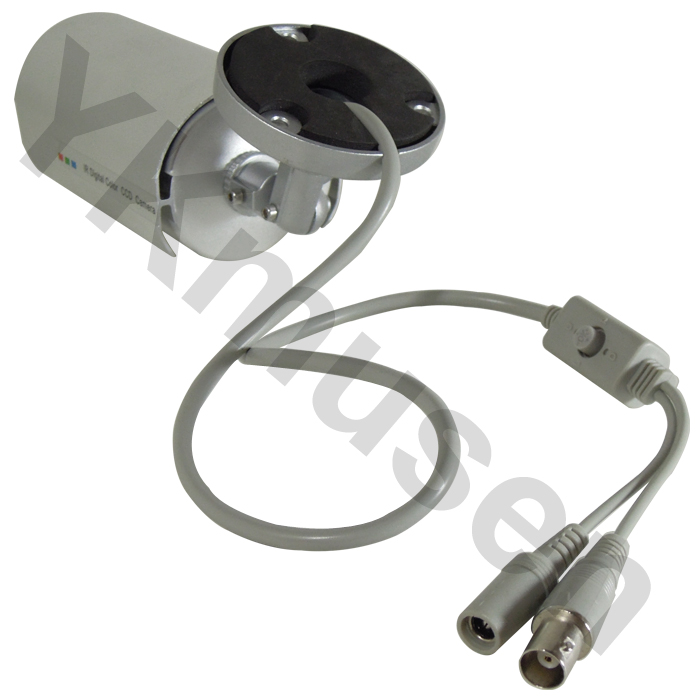

接続端子

本体に装着されているカメラブラケット内部より1本のケーブル(ケーブル長：約58cm)が出ます。
約41cm先の部分に操作パネルがあり、末尾で映像出力端子(BNC-J)、電源入力端子に分かれます。
操作パネル及び接続部分は防水ではありませんので、防水処理を施すなり濡れない様にご注意下さい。

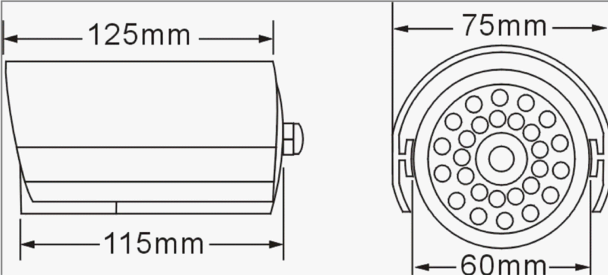

寸法図

YSC-960Eで撮影した実際の画像

YSC-960Eで実際に撮影した動画を静止画取り込みしました。
パソコンへの取り込みによりインターレース縞が出てしまっていますが通常は出ません。
また、圧縮により多少画質が劣化していますが、目安としてご覧下さい。

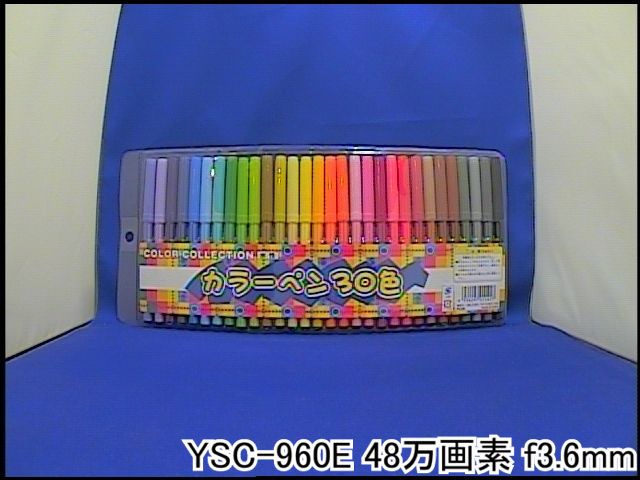

カメラから約40cm離れた被写体を撮影
Effioチップセット採用モデルというだけで高画質という印象がありますが、その画質は極めて良好です。 この価格帯としては最高画質といっても過言ではないと思います。

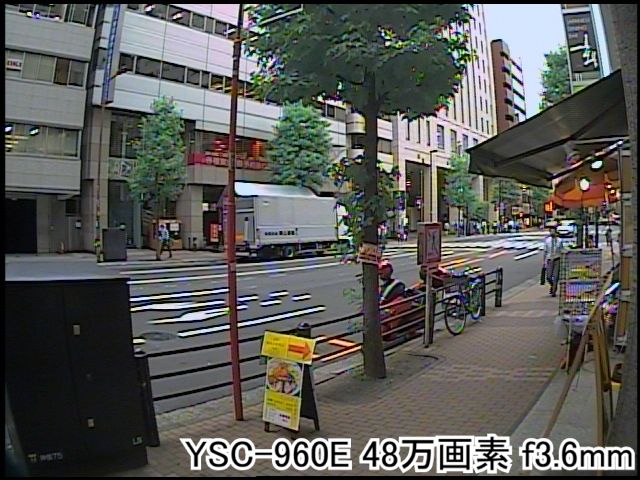

事務所外を撮影
全体的に落ち着きのある画質で、水平解像度700TVラインによるキメの細かな映像表示が可能でした。

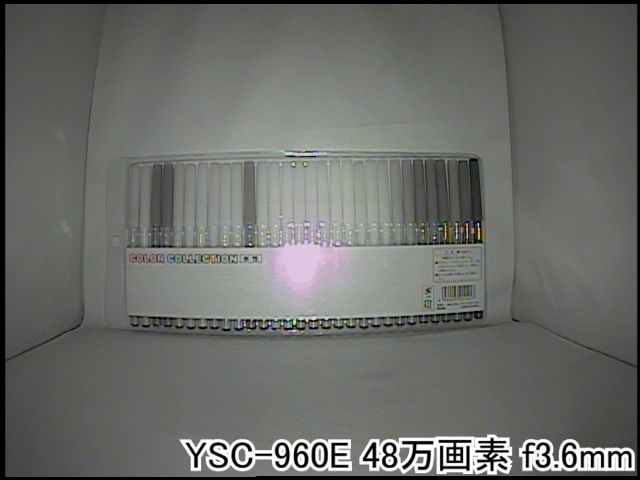

カメラから約40cm離れた被写体を暗闇で撮影
強力な赤外線LEDを搭載しているので赤外線が照射され十分な明るさで撮影が可能です。 最大30mとなりますが実用20m程度でお考えいただくのが良いと思います。

YSC-960Eは高感度および高解像度を実現するSONY Effioチップセットを採用した屋外用監視カメラです。搭載するCCDはSONY EXview HAD CCDにSONY Super HAD CCD Ⅱの技術を取り入れて進化した最新のSONY EXview HAD CCDⅡを搭載。総画素数は(H)1028×(V)508の52万画素、有効画素数(H)976×(V)494の48万画素という高画素に加え、水平解像度も700TVラインと極めて高い解像度を実現することで圧倒的な高画質監視を実現しました。

本体筺体は大き過ぎず、小さ過ぎない筺体サイズに仕上がっており、防犯カメラの設置を適度に意識付けすると共に極度な威圧感を与えないスマートなサイズ設計になります。筺体は防水等級IP66に準拠した防水性能を備えており、防水性能も高く直接雨ざらしになる環境への設置にも対応します。

撮影能力としてはEffioチップセットとSONY EXview HAD CCDⅡにより映し出される映像の質は大変良く、固定レンズ型の屋外用監視カメラとしては最高画質と言っても過言では無いほどの高画質映像による監視が可能です。
また、夜間監視用としてDay&Night機能を搭載し、レンズ周囲には赤外線LEDを36個搭載することで赤外線照射距離は最大約25～30mと非常に強力な照射を行う事が可能です。YSC-960EはCCDとして最低照度0.005Luxという高感度性能を誇りますが、さらに強力な赤外線照射を行うことで充実した夜間監視を実現します。
この他、EffioチップセットのOSD制御によるノイズリダクション機能のほか、明暗部のコントラストを改善する階調補正機能(実質、D-WDR機能と同等)や夜間時の車の強いヘッドライトを抑え視認性を向上する HLC（High Light Compensation）機能等を搭載しており、高画質で鮮明な画像を提供する為の多彩な機能を備えています。

YSC-960Eに搭載するレンズはf3.6mmと標準的なレンズを搭載し、水平画角約70度の撮影範囲を得ることができます。その為、玄関前の監視を始め、入口や駐車場などカメラ1台で広範囲を監視したい場合などに活躍します。

YSC-960EはSONY Effioチップセットを採用し、監視カメラとしては最高クラスの画素数、水平解像度を誇る高画質屋外用監視カメラです。弱点を挙げるとすれば搭載するレンズがバリフォーカルレンズではない為、レンズ調整が出来ない点くらいでしょうか。それだけ基本性能が高く、充実した昼夜監視を実現してくれる高性能監視カメラと言えます。固定式レンズで何ら問題のない環境下で屋外用監視カメラをお探しの場合、大変お奨めの屋外用監視カメラです。

Effioチップセット採用防雨型高画質監視カメラ YSC-960E 製品仕様

イメージセンサー	1/3インチ SONY EXview HAD CCDⅡ
総画素数	(H)1028×(V)508
有効画素数	(H)976×(V)494 / 48万画素
水平解像度	650TVライン
走査方式	2：1インターレース
最低被写体照度	0.005Lux/F1.2 (0Lux/IR ON時)
赤外線LED数	36個
赤外線波長	850nm (赤外線LEDの発光部がぼんやり赤く光ります)
赤外線照射距離	25～30m (15～20m以内推奨)
機能設定	OSD画面設定表示 (オンスクリーンディスプレイ)
AGC	オート
S/N比	50dB以上
電子シャッタースピード	1/60～1/120,000秒
Day&Night	カラー/白黒自動切換
ホワイトバランス	OSD設定による詳細設定可
逆光補正機能	BLC/HLC/OFF
ガンマ補正	0.45
モーション感知機能	24×16ブロック
プライバシーマスキング	ON/OFF (エリア最大4か所設定可能)
防水等級	IP66
レンズ	f3.6mm
電源	DC12V / 380mA
本体寸法	φ61×115mm(本体のみ)
重量	442g(本体・ブラケット含む)
動作温度	-10～40℃
接続端子	BNC-J
同梱内容	YSC-960E本体 取付ネジ・アンカー一式 DC12V-ACアダプター 取扱説明書 製品保証書(2年)

Effioチップセット採用防雨型高画質監視カメラ YSC-960E オプション品のご案内

	ケーブル 常設する場合は、配線が楽な映像/電源がひとまとまりになった DCV-○○シリーズのケーブルをお奨め致します。
	本格的屋外用防犯ダミーカメラ 型番：IR-2200S 価格：￥6,800(税込) （購入数はカート内で設定してください） YSC-960Eと同形のダミーカメラです。 ブラケット形状など異なる部分はありますが、筺体がほぼ同一の為、 混在させて設置することで高い防犯威嚇効果を得る事ができます。
