スーパーナイトビジョン屋外用デイナイト監視カメラ TH-W750

東邦技研

TH-W750 スーパーナイトビジョン屋外用デイナイト監視カメラ

スーパーナイトビジョン屋外用デイナイト監視カメラ
昼夜を問わず最高品質の監視映像を提供！

型番：TH-W750

価格：￥69,800(税込)
※販売終了しました。ありがとうございます。

→TH-W750 主な機能と特徴
→TH-W750 のご紹介
→TH-W750 製品仕様
→TH-W750 オプション品

スーパーナイトビジョン屋外用デイナイト監視カメラ TH-W750 主な機能と特徴

東邦技研の38万画素防犯カメラの最高峰モデル TH-W750 を台数限定にて超特価販売致します。TH-W750は960H解像度（48万画素）ではありませんが、アナログ防犯カメラの中では極めて画質が良く、特に夜間撮影能力では圧倒的な撮影能力を誇ります。筐体デザインも良く、業務用アナログ防犯カメラの最高峰と言えるモデルです。

高画質38万画素SONY Super HAD CCD II 搭載

TH-W750は1/3インチ38万画素SONY Super HAD CCD IIを搭載しています。
また最新のチップセットを採用し、業界最高クラスの水平解像度700TVラインを実現し、
ハイビジョン画質に迫る高解像度を実現しています。
※カラー：600TVライン、白黒：700TVライン

Day&Night機能搭載

TH-W750はCDSセンサーと連動し、昼は鮮明な高画質カラー映像で撮影し、
夜間は白黒撮影に切り換えて赤外線を取り入れた高感度暗視撮影を行います。
白黒切替時は赤外線カットフィルターを取り外す事でより安定した高感度撮影を実現しています。

広範囲監視を可能にする広角バリフォーカル・オートアイリスレンズを搭載

TH-W750はf2.8-12mmの広角～やや望遠のバリフォーカル・オートアイリスレンズを搭載しています。レンズのフォーカス・ズーム/ワイド調整は後述の操作パネルをオープンする事で調整出来ます。

強力な赤外線照射を実現

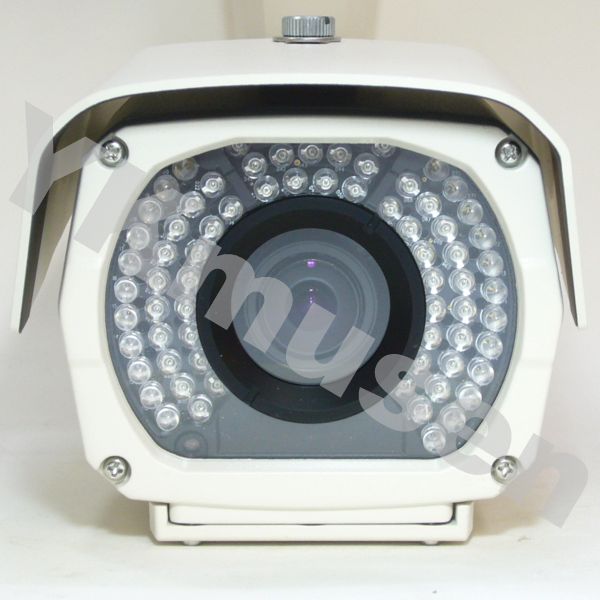

TH-W750は赤外線LEDを70個搭載し、夜間撮影時最大で50mまでの撮像を可能にしました。
また、撮像範囲内に応じて赤外線の照射角度を調整する機能を搭載し、
赤外線によるハレーションを防ぐ事が出来ます。
この他、赤外線照射のON/OFFを始め、赤外線照射の強弱の切り換えも可能です。

OSD操作・調整パネル

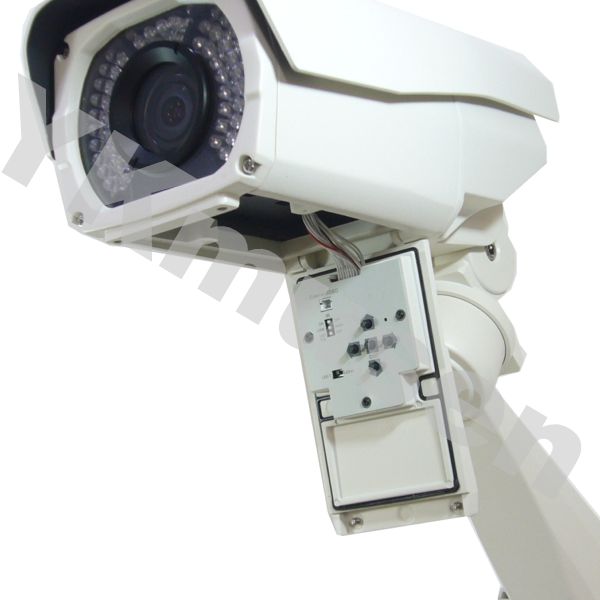

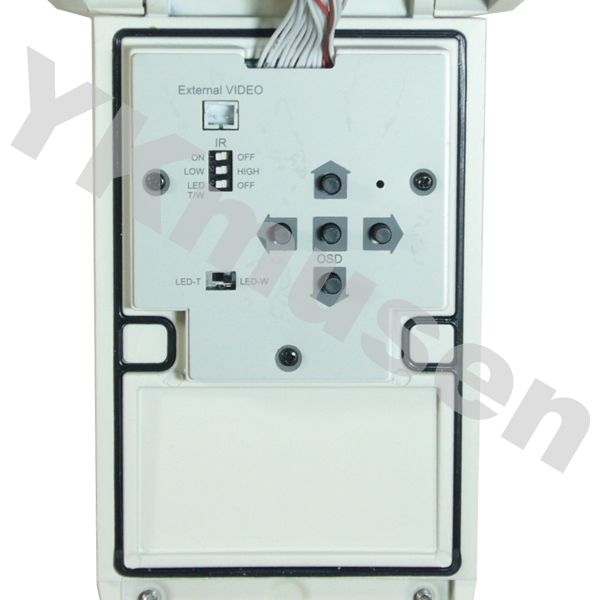

TH-W750は本体底面のネジを外す事で、画像のようにOSD操作・調整パネルがオープンします。OSDによる機器設定を行う際はこちらのパネルで操作を行います。また、パネル上で赤外線機能の調整を行う事ができ、サービスビデオ出力端子も備わっているので設置工事時の画角調整等で作業性を向上させます。
■赤外線照射機能に関する各設定
・赤外線使用のON/OFF
・赤外線照射の強弱(光量を2段階で調整出来ます。)
・赤外線照射角度調整機能使用のON/OFF
・赤外線照射角度調整(LED-T/LED-W→赤外線照射角度をレンズの画角に応じて調整出来ます)

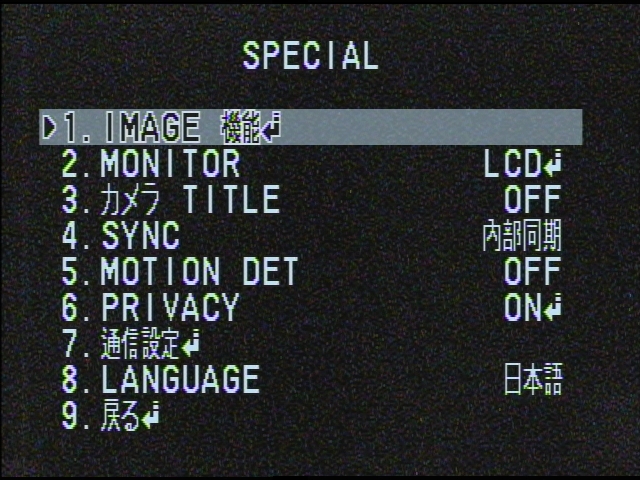

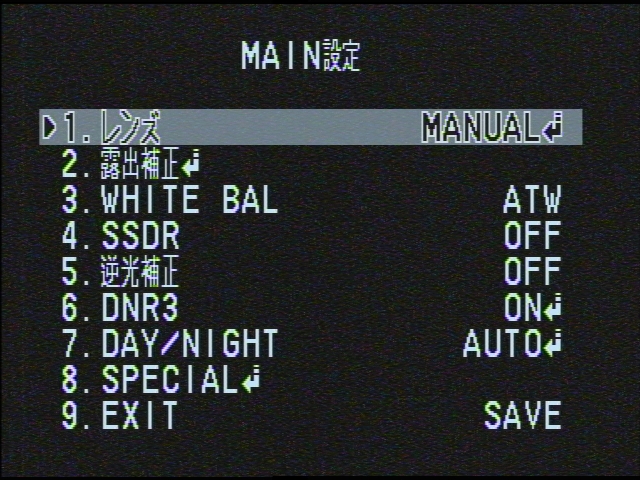

OSD設定画面

TH-W750はOSD(オン・スクリーン・ディスプレイ)機能を搭載しています。
これによりモニター画面を見ながら本体の機能設定が可能です。

充実した機能

TH-W750は高品質の監視映像を提供する為に様々な映像補正機能を搭載しています。

・スーパーダイナミックレンジ(SSDR)
被写体が明るすぎたり暗すぎた場合、スーパーダイナミックレンジ機能が自動で映像を最適な明るさバランスに調整してくれます。これにより日の出から日没、夜間に至るまで時間によって照度の変化が大きい屋外環境下でも安定した監視を行えます。
・デジタルスローシャッター(電子感度アップ)
最大512倍の電子感度アップ撮影を行うことができ、赤外線を使用せずに超高感度撮影を行うことが出来ます。
(スローシャッターとなりますので早い動きはブレてしまいます)
・3次元デジタルノイズリダクション(3DNR)
低照度撮影時に生じるノイズを除去し、約0.0006Luxの環境下でもカラー撮影を可能にしました。
(撮影環境によっては撮像可能照度に差があります)
・DIS機能
画面の揺れを補正するDIS(Digital Image Stabilizer)機能を搭載しています。手ぶれ補正機能と同様に、監視映像の揺れを補正する為、カメラハウジングと組み合わせた屋外監視時などで強風などによる振動が発生してもブレの少ない安定した映像を提供します。
・HLC機能
HLC(High Light Compensation)機能を搭載する事で車のヘッドライト等強い光を自動補正します。
・その他機能
12箇所設定可能なプライバシーマスキング機能、最大12倍デジタルズーム機能、動体検知機能、
画質調整機能、画像上下左右反転機能等を搭載しています。

様々な屋外環境への設置にも耐える頑強な造り

TH-W750は防水規格IP66に準拠した高い防水性能を誇ります。ケーブル出力をブラケット底面から出力させる事で防水性を高め、軒下だけでなく雨風が直接当たる場所への設置にも対応します。また、本体内部にファンとヒーターを内蔵し、寒冷地や真夏の炎天下、様々な屋外環境で安心してご使用いただく事ができます。
TH-W750 ファン・ヒーター内蔵

ファン：45度でON、35度でOFF / ヒーター：5度でON、15度でOFF

接続部分

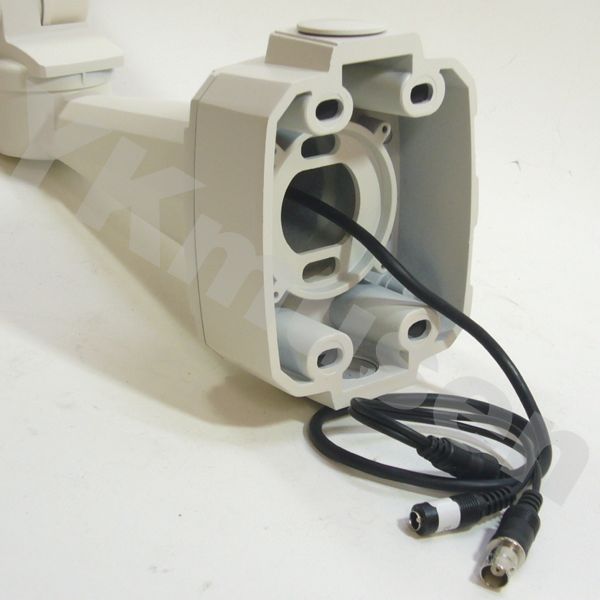

TH-W750は防水性維持の為、ブラケット内部背面からケーブルが出力されています。
ケーブル末尾で映像出力端子(BNC-J)、電源入力端子に分岐します。

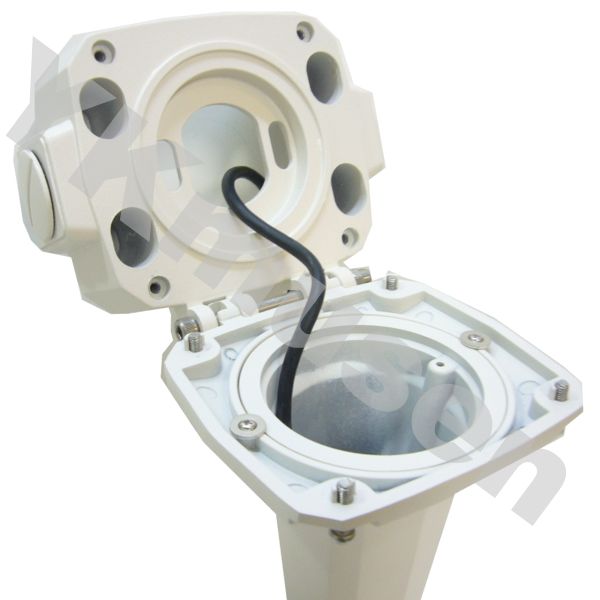

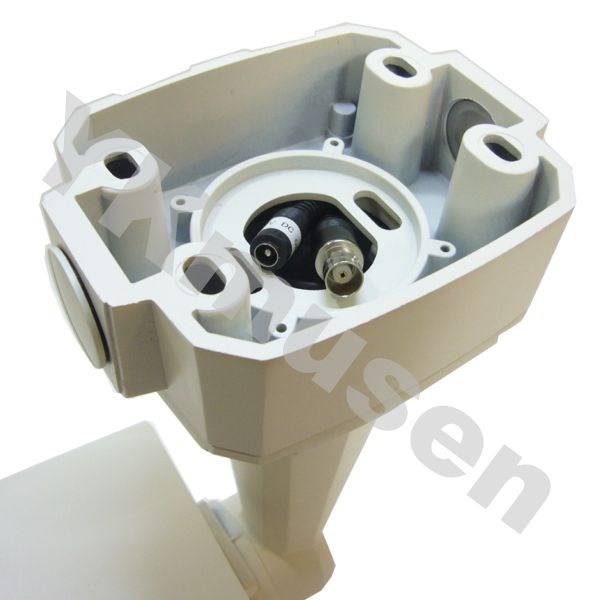

また、ブラケットとジャンクションBOXが一体化された構造になっており、ジャンクションBOXには2箇所ケーブル通し穴がありますので直接PF管等を接続することが出来ます。ジャンクションBOXで全ての接続が出来る為、配管部分へダイレクトに設置する事も可能で、設置工事時の作業をより簡素化することが出来ます。

高いメンテナンス性を実現

TH-W750はカメラ設置後のメンテナンスにも配慮を配った構造となっています。

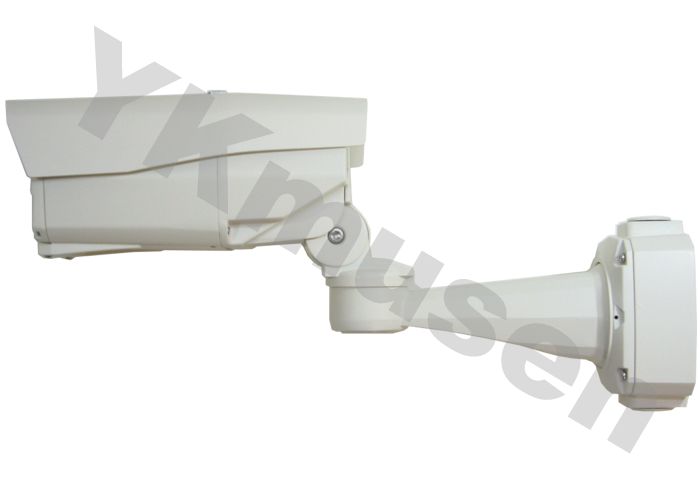

ブラケットとジャンクションBOXを一体化(分離可能)させる事で、設置後のメンテナンスの際にも簡単な作業でカメラの取り外しを行う事が出来ます。

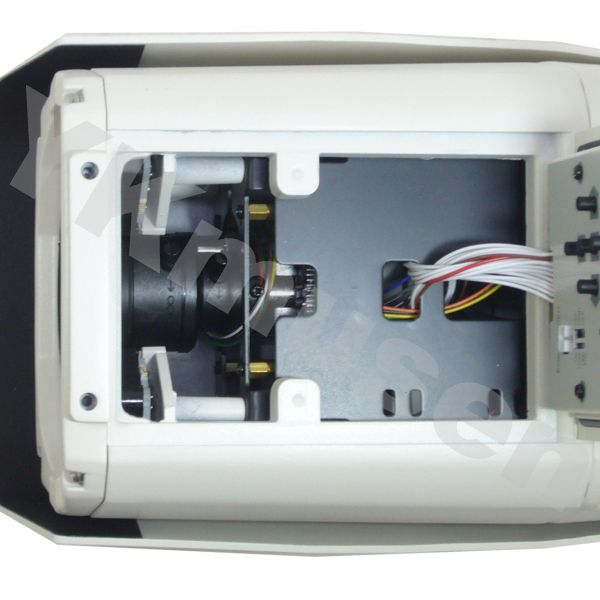

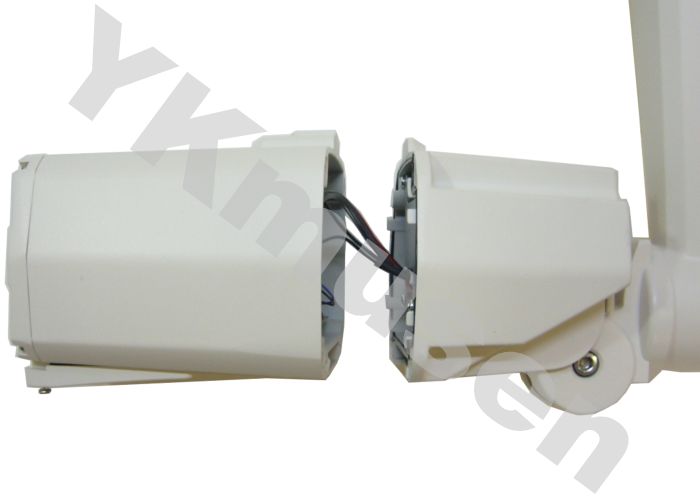

また、本体を前後二つに分離できる構造なので、万が一のメンテナンス時にも設置位置からカメラを取り外す事無く対応出来ます。オプション品で交換用赤外線LED基板もありますので、ご自身の手で末永くメンテナンスをしながらご使用いただく事が出来ます。

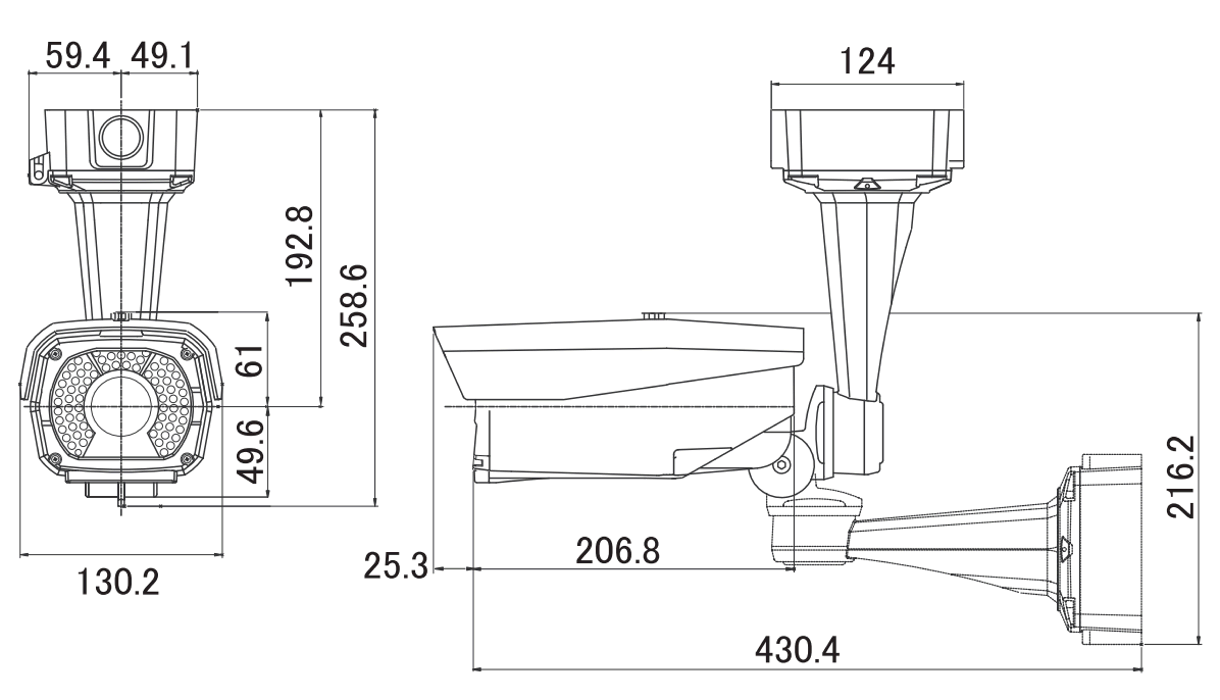

TH-W750寸法図・付属品

画像をクリックすると拡大画像をご覧いただけます。
TH-W750 付属品

・ACアダプター
・固定用ネジ/アンカー×4
・六角レンチ(大)
・六角レンチ(小)
・サービスビデオアウト用ケーブル
画像掲載外にジャンクションBOX、取扱説明書が付属します。

TH-W750で撮影した実際の画像

※パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

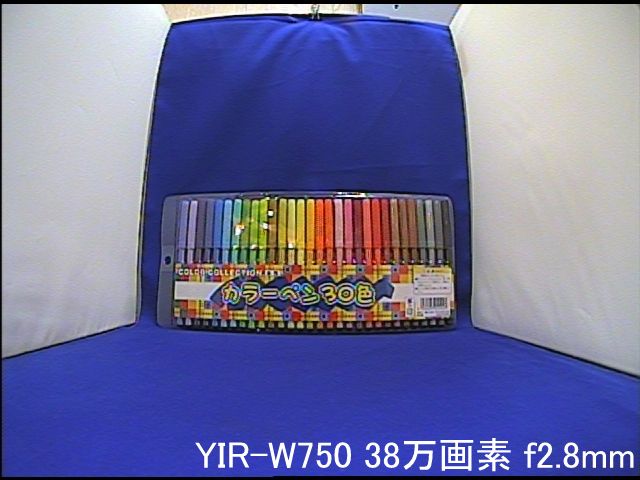

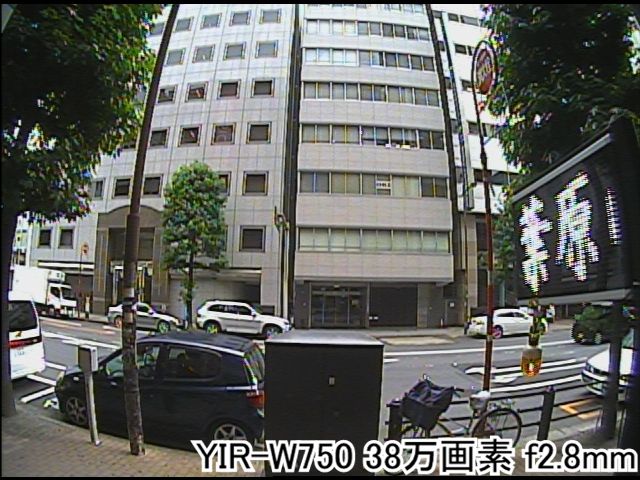

カメラから約40cm離れた被写体を撮影	事務所から外を撮影 f2.8mm

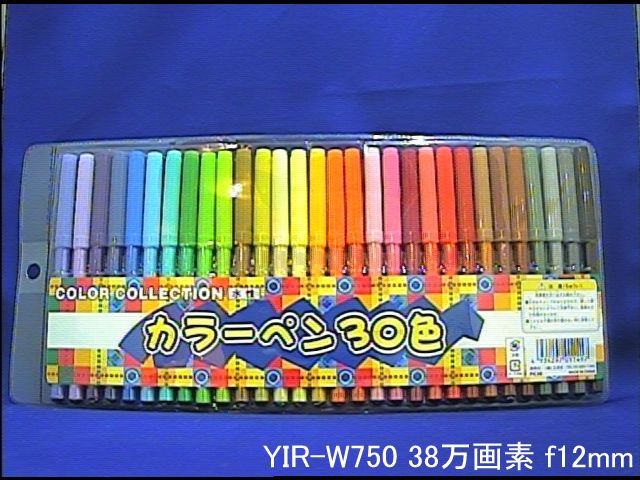

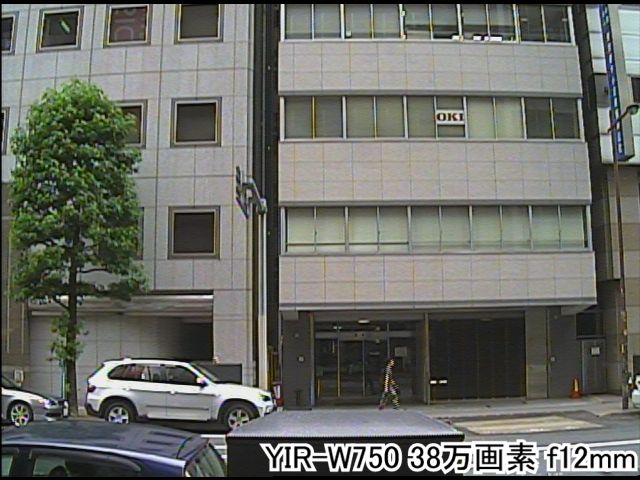

カメラから約40cm離れた被写体を撮影	事務所から外を撮影 f12mm
カラー時水平解像度600TVラインと言う高解像度仕様なだけあり、大変良い画質と言えます。出来るだけ高画質で監視を行いたいと言う場合に文句なしの高画質を得られると思います。

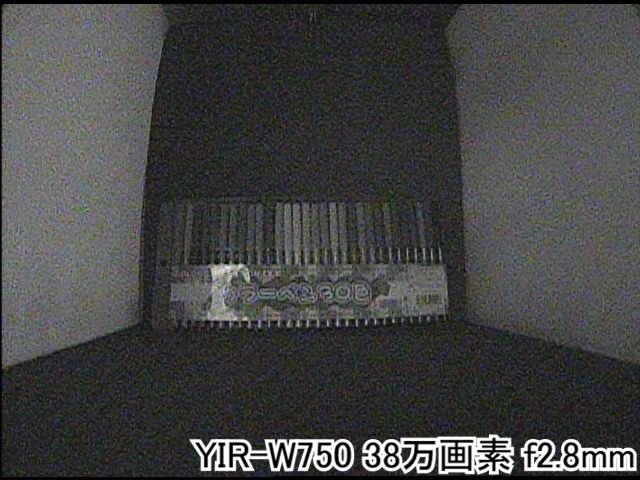

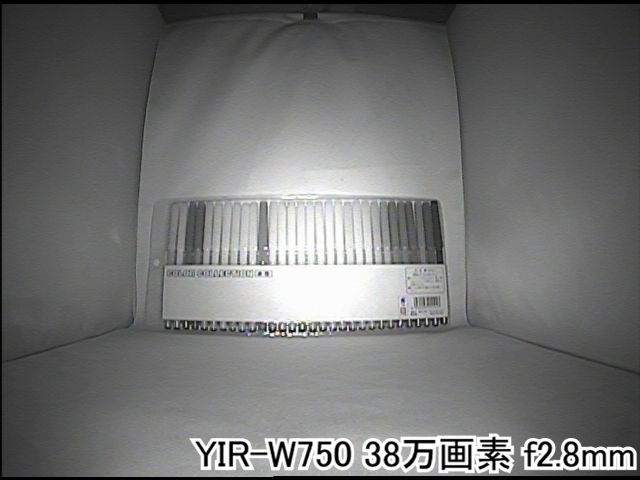

左画像を真っ暗闇を赤外線照射で撮影、右画像は照度0.01Lux以下の低照度下で撮影をしています。赤外線照射は近い為、その効果が目に見える訳ではありませんが、広範囲への広がりを見せています。また、赤外線を照射せずに十分な低照度撮影も可能です。

▲PAGE TOP

スーパーナイトビジョン屋外用デイナイト監視カメラ TH-W750 のご紹介

TH-W750は高画質、高機能、高耐久性を兼ね揃えたプロフェッショナル使用の屋外用監視カメラです。

イメージセンサーに画質、感度共に定評のある1/3インチ SONY Super HAD CCD IIを搭載。また最新チップセットを採用する事で、業界最高クラスの水平解像度を実現し、ハイビジョン画質に迫る高解像度を実現しています。搭載するレンズはf2.8-12mmの広角からやや望遠のバリフォーカル・オートアイリスレンズを搭載し、広範囲監視に最適な屋外用監視カメラに仕上がっています。実際にTH-W750の映像を見た印象としても大変綺麗であり、屋外用監視カメラとしては最高品質の監視映像を提供出来るレベルと言えます。また、日中の充実した監視映像を提供する為に、スーパーダイナミックレンジ機能も搭載しており、照度差の激しい場所での監視も容易にします。

もちろん屋外監視における重要なファクターである夜間監視能力においてもTH-W750は力を注いでおり、高性能赤外線LED70個によりほぼ明りのない0Lux環境下でも大変明るく撮影を行う事を可能としています。赤外線照射は赤外線のON/OFFを始め、赤外線照射の強弱、照射角度等を調整することができ、夜間赤外線照射による監視の充実度を大幅に向上させています。またTH-W750には元々電子感度アップ機能が備わっており、赤外線照射を行わずともかなりの低照度下での撮影を可能としていますので、場合によっては赤外線照射を行わずに超高感度撮影を行う等、設置環境に合わせた監視方法を取ることが出来ます。

TH-W750の各調整や設定等は本体底部のネジを2か所外す事で調整パネルがオープンされ、バリフォーカルレンズの焦点距離を始め、赤外線照射の調整やOSDによる機能設定時の操作を行うことが出来ます。OSD操作パネルは本体背面や機器内部に備わっていることが多く、2か所のネジを外すだけでパネルがオープンするのは気の利いた造りと言えます。

また、TH-W750は監視能力以外にも耐久性や工事、メンテナンス時を考慮した設計となっています。まず雨ざらしの屋外への設置を可能にする防水規格IP66に準拠する事はもちろんの事、本体内部にファン・ヒーターを内蔵する事で寒冷地や炎天下などの様々な環境下でも安心してご使用いただける頑強な造りとなっています。そして設置工事時の作業性を簡素化させるブラケットとジャンクションBOXが一体化となった造りは、ケーブルを通線した配管への直接取付や、PF管からダイレクトに接続を行える等、作業性の向上は元より、防水性の向上にも繋がります。また、監視カメラを長期運用していく事で避けられないメンテナンス時には、本体を分割出来る構造を採用し、カメラを取り外す事無くアフターメンテナンスを行うことを可能としました。

このようにTH-W750は屋外用監視カメラに求められる機能を備えるだけでなく、メンテナンスや調整作業にも目を向けた親切設計となっており、昼夜問わず最高品質の監視映像を提供するだけでなく、利便性と作業性を追求したプロフェッショナル監視カメラと言え、高品質でアフターメンテナンスも重視した監視カメラシステムの導入をご検討の場合、大変お奨めの屋外用監視カメラです。

▲PAGE TOP

スーパーナイトビジョン屋外用デイナイト監視カメラ TH-W750 製品仕様

イメージセンサー	1/3インチ SONY Super HAD CCD II
画素数	(H)768×(V)494 38万画素
電子シャッター	1/60～1/12,000秒
走査方式	2：1インターレース
同期方法	内部同期
水平解像度	カラー：600TVライン　白黒：700TVライン
映像出力	1Vp-p 75Ω
S/N比	52dB以上 (AGC OFF)
最低被写体照度	0Lux (IR ON)
ガンマ	0.45
OSD	本体操作パネル
ホワイトバランス	ATW/AWC/マニュアル/屋外/屋内
逆光補正	BLC/HLC/OFF
電子感度アップ	Auto/Fixed/OFF(最大512倍)
DNR	ON/OFF(1～32レベル調整)
ゲインコントロール	Low/High/Off
動体検知	ON/OFF(8エリアアラーム出力)
プライバシーマスキング	ON/OFF(12エリア)
左右反転	ON/OFF
上下反転	ON/OFF
フリーズ	ON/OFF
DIS	ON/OFF
デジタルズーム	ON/OFF(最大12倍)
シャープネス	ON/OFF(レベル調整可)
レンズ	f2.8mm-12mmバリフォーカル・オートアイリスレンズ
デイナイト	Color/BW/Auto/EXT
赤外線LED	70個/赤外線波長850nm
電源	DC12V/最大1.1A
動作温度	-20～60度 / 20%～90%(結露無きこと)
外形寸法(mm)	H110.6×W13.2×D206.8 (ブラケット・突起部含まず)
重量	約3kg
同梱内容	TH-W750 取付ブラケット(装着済み取り外し不可) ジャンクションBOX ACアダプターカメラ映像テスト用ケーブル六角レンチ(大・小) カメラブラケット固定用ネジ・アンカー一式 BNCP-RCAJ 取扱説明書(保証1年)
