i-PRO SmartHD 屋外ハウジング一体型PTZネットワーク監視カメラ WV-SW396
高倍率ズーム&高精度プリセット機能で広範囲を撮影
型番:WV-SW396
希望小売価格:¥580,000(税抜)価格:¥407,100(税込)
(購入数はカート内で設定して下さい)
i-PRO SmartHD 屋外ハウジング一体型PTZネットワーク監視カメラ WV-SW396 主な機能と特徴
統合プラットフォームUniPhier® を搭載
WV-SW396はパナソニック独自のプラットフォームであるUniPhier® システムLSIを搭載。H.264ハイプロファイル方式の高圧縮技術により、4 Mbpsのネットワーク帯域で1. 3メガピクセル(1280(H)×960(V))、30 fps の動画配信を可能にしました。 |
スーパーダイナミック(MEGA Super Dynamic)方式を採用
WV-SW396はスーパーダイナミック(MEGA Super Dynamic)方式により、照度差の激しい環境下でも、被写体の明るさを画素単位で補正し、自然な画像で撮影できます。また白黒切換機能を搭載し、低照度時に自動的に白黒モードへ切り換えできるため、夜間の撮影も鮮明です。高い防水性能と幅広い使用温度範囲
IP66 ※1(IEC60529/JIS C 0920)に準拠。高い防水性を確保した屋外設置型カメラです。また、サンシールド構造や寒冷対応用ヒーター(内部温度10 ℃以下で動作)を搭載した一体型構造により、使用温度範囲※2も -50 ℃ ~ +55 ℃ (AC24 V時)を実現。屋外の厳しい設置環境においても安定したカメラ動作を実現します。
※1 IP66 : 外来固体物に対して「耐塵形(6)」、水に対して「暴噴流(6)」の保護がなされていることを示します。
※2 常時通電状態で使用の場合(ただし、カメラの内部温度は-10 ℃以上)、設置、起動は -30 ℃以上で行ってください。-40 ℃以下で使用する場合は、AC24 V ~ AC27 Vの間でご使用ください。
高精度パン・チルト機構と連携した自動追尾機能を実現
WV-SW396は水平回転360°のエンドレス旋回(最大旋回速度400°/秒)、垂直回転-15°~185°(水平~真下~水平)の高精度パン・チルト機構を搭載しています。また、オートパン機能やパトロール機能の他、パン・チルト・ズームを連動させた自動追尾機能を実現。予め設定した監視エリア内に動きを検知すると、その被写体を自動的に追尾して撮影できます。 WV-SW396を2台以上使用することで対象物の追尾をカメラ間で連携して撮影をすることができます。(自動追尾連携)
PoE Plus(PoE+)受電対応(カメラ電源工事が不要)
WV-SW396はPoE Plus規格の給電機能に対応したネットワーク機器に接続することができ、カメラ電源工事の必要がありません(IEEE802. 3at
準拠)。また接続用のEthernetケーブルは、CAT5e以上をご使用ください。 ※推奨HUB:パナソニック電工ネットワークス(株) Switch-M5eGPWR+(PN28059)(旧品番:MN28059) ※PoE(IEEE802.3af準拠)対応HUBからは、電源の供給はできません。 |

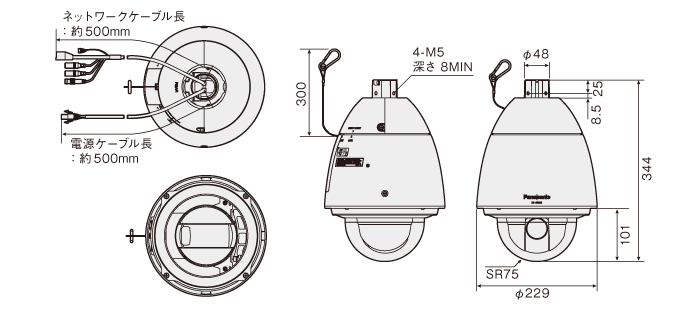

寸法図
i-PRO SmartHD 屋外ハウジング一体型PTZネットワーク監視カメラ「WV-SW396」パンフレット(約1.8MB)
i-PRO SmartHD 屋外ハウジング一体型PTZネットワーク監視カメラ WV-SW396 製品仕様
基本 | |||||||||||||||||||
電源 | AC24 V、PoE+(IEEE802.3at 準拠) | ||||||||||||||||||
消費電力 | AC24 V:50 Hz / 60 Hz:43 W/1.8A、PoE+:約25 W/460mA(クラス4 機器) | ||||||||||||||||||
使用温度範囲 | - 50 ℃~+ 55 ℃(AC24 V 時)※ 1 - 30 ℃~+ 55 ℃(PoE +時) |
||||||||||||||||||
使用湿度範囲 | 90 %以下(結露しないこと) | ||||||||||||||||||
モニター出力 (画角調整用) |
VBS:1.0 V[P-P]/ 75 Ω、コンポジット信号、(BNC プラグ) | ||||||||||||||||||
外部入出力端子 | アラーム入力1/白黒切換入力、アラーム入力2 /アラーム出力、 アラーム入力3 /AUX 出力 各1 端子 |
||||||||||||||||||
マイク入力 | Ø 3.5 mm モノラルミニジャック 入力インピーダンス:約2 k Ω マイク入力時:使用可能マイク:プラグインパワー方式 供給電圧:2.5 V ± 0.5 V ライン入力時:入力レベル:約- 10 dBV |
||||||||||||||||||
オーディオ出力 | Ø 3.5 mm ステレオミニジャック(モノラル出力) 出力インピーダンス:約600 Ω ラインレベル |
||||||||||||||||||
防水性 | IP66 防暴噴流形(IEC60529 /JIS C 0920) | ||||||||||||||||||
ヒーター | 内部温度 10 ℃以下で動作 | ||||||||||||||||||
寸法 | Ø 229 mm 高さ344 mm ドーム径150 mm | ||||||||||||||||||
質量 | 本体:約 4.2kg | ||||||||||||||||||
仕上げ | 本体:アルミダイカスト メラミン焼付塗装(塗装色:ナチュラルシルバー) サンシールド※ 2:ABS 樹脂 塗装(塗装色:ナチュラルシルバー) ドーム部:透明ポリカーボネート樹脂 |
||||||||||||||||||
カメラ部 | |||||||||||||||||||
撮像素子 | 1/4型 MOSセンサー | ||||||||||||||||||
有効画素数 | 約130万画素 | ||||||||||||||||||
走査面積 | 3.60 mm(H)× 2.70 mm(V) | ||||||||||||||||||
走査方式 | プログレッシブ | ||||||||||||||||||
最低照度 | カラー 0.5 lx(F1.4、オートスローシャッター:OFF(1/30 s)、AGC:HIGH) 0.031 lx(F1.4、オートスローシャッター:最大16/30 s、AGC:HIGH)※ 白黒 0.06 lx(F1.4、オートスローシャッター:OFF(1/30 s)、AGC:HIGH) 0.004 lx(F1.4、オートスローシャッター:最大16/30 s、AGC:HIGH)※ ※換算値 |
||||||||||||||||||
スーパーダイナミック | ON/OFF | ||||||||||||||||||
ダイナミックレンジ | 52dB typ.(スーパーダイナミック:ON時) | ||||||||||||||||||
顔連動制御 | On/Off | ||||||||||||||||||
ゲイン(AGC) | On(Low) / On(Mid) / On(High) / Off | ||||||||||||||||||
暗部補正 | On/Off | ||||||||||||||||||
逆光補正(BLC) | On/Off | ||||||||||||||||||
光量制御 | フリッカレス(50Hz/60Hz)/屋外撮影/固定シャッター | ||||||||||||||||||
シャッター速度 |
OFF(1/30)、3/100、3/120、2/100、2/120、1/100、1/120、1/250、 1/500、1/1 000、1/2 000、1/4 000、1/10 000 |
||||||||||||||||||
オートスローシャッター | OFF(1/30 s)、最大2/30 s、最大4/30 s、最大6/30
s、最大10/30 s、 最大16/30 s |
||||||||||||||||||
カラー/白黒切換 | On / Off / Auto1 / Auto2 / Auto3 ※ICR機能搭載 | ||||||||||||||||||
ホワイトバランス | ATW1 / ATW2 / AWC | ||||||||||||||||||
デジタルノイズリダクション | High / Low | ||||||||||||||||||
画揺れ補正 | On / Off | ||||||||||||||||||
画像認識 顔検出 | On / Off (XML 通知設定あり) | ||||||||||||||||||
プライバシーゾーン | 塗潰し / モザイク / Off (ゾーン設定 最大8か所) | ||||||||||||||||||
画面内文字表示 | On /Off、最大20 文字(アルファベット、カタカナ、数字、記号)、 文字サイズ 大/中/小 |
||||||||||||||||||
VMDアラーム | ON/OFF、4エリア設定可能 | ||||||||||||||||||
イメージホールド | ON/OFF | ||||||||||||||||||
レンズ部 | |||||||||||||||||||
ズーム比 | 36 倍 Ex 光学ズーム 最大72 倍(VGA 解像度使用時) | ||||||||||||||||||
デジタルズーム | 最大12 倍(Ex 光学ズーム、VGA 解像度使用時 最大864 倍) | ||||||||||||||||||
焦点距離 | 3.30 mm ~ 119.0 mm | ||||||||||||||||||
最大口径比 | 1:1.4(WIDE)~ 4.8(TELE) | ||||||||||||||||||
フォーカス範囲 | 2.0 m ~ ∞ | ||||||||||||||||||
絞り範囲 | F1.4 ~ 22、Close | ||||||||||||||||||
水平画角 | 1.7 °(TELE)~ 60.2 °(WIDE) | ||||||||||||||||||
垂直画角 | 1.3 °(TELE)~ 46.0 °(WIDE) | ||||||||||||||||||
回転台部 | |||||||||||||||||||
水平回転範囲 | 360° エンドレス旋回 | ||||||||||||||||||
水平回転速度 | マニュアル: 約 0.065 °/s ~ 120 ゜/s、 プリセット : 最大約 400 ゜/s | ||||||||||||||||||
垂直回転範囲 | - 15 ゜~ 185 ゜(上向~水平~真下) チルト範囲指定: 10 ° / 5 ° / 3 ° / 0 ° /- 3 ° /- 5 ° / -10 °※3 /-15 °※3で指定可能 |
||||||||||||||||||
垂直回転速度 | マニュアル:約0.065 ゜/s ~ 120 ゜/s、プリセット:最大約400 ゜/s | ||||||||||||||||||
プリセットポジション数 | 256 か所 | ||||||||||||||||||
オートモード | オートパン/プリセットシーケンス/自動追尾/パトロール | ||||||||||||||||||
セルフリターン | 10 秒/20 秒/30 秒/1 分/2 分/3 分/ 5 分/10 分/20 分/30 分/60 分 | ||||||||||||||||||
マップショット | 360 ° マップショット/プリセットマップショット | ||||||||||||||||||
パンフリップ | - | ||||||||||||||||||
ネットワーク部 | |||||||||||||||||||
ネットワーク | 10BASE-T/100BASE-TX、RJ45コネクター | ||||||||||||||||||
画像解像度 |
|
||||||||||||||||||
画像圧縮方式 ※4、※5 |
|
||||||||||||||||||
画面更新速度 | 0.1 fps~30 fps
(JPEGと、H.264/MPEG-4 同時動作時のJPEG フレームレートは制限あり) |
||||||||||||||||||
音声圧縮方式 | G.726(ADPCM)32 kbps/16 kbps | ||||||||||||||||||
配信量制御制限 | 制限なし/64 kbps/128 kbps/256 kbps/384
kbps/512 kbps/ 768 kbps/1 024 kbps/2 048 kbps/4 096 kbps/8192 kbps |
||||||||||||||||||
対応プロトコル | IPv6: TCP / IP、UDP /
IP、HTTP、RTP、FTP、SMTP、DNS、NTP、SNMP IPv4: TCP/ IP、UDP/ IP、HTTP、RTSP、RTP、RTP/ RTCP、FTP、 SMTP、 DHCP、DNS、DDNS、NTP、SNMP |
||||||||||||||||||
最大接続数 | 14(条件による) | ||||||||||||||||||
SDHC/SDメモリーカード (別売)※6 |
パナソニック株式会社製 SDHC メモリーカード:4GB、8GB、16GB、32GB SD メモリーカード:256MB、512MB、1GB、2GB (miniSD カード、microSD カードは除く) |
||||||||||||||||||
FTPクライアント | アラーム画像送信、FTP 定期送信 (FTP定期送信失敗時、SDHC/SDメモリーカードにバックアップ可能) |
||||||||||||||||||
マルチスクリーン | 同時に16台のカメラの画像を表示(自カメラ含む) | ||||||||||||||||||
携帯電話対応 | NTTドコモ、au(KDDI)、SoftBank JPEG 画像表示、パン/チルト/ズーム/フォーカス制御、 AUX 制御(アクセスレベルによる) |
||||||||||||||||||
携帯端末対応 | iPad、iPhone、iPod touch※7、 Android™ 端末(docomo P-07C)(2011 年8 月現在)※8 |
※1 常時通電状態で使用の場合(ただし、カメラの内部温度は-10 ℃以上)、設置、起動は-30 ℃以上で行ってください。-40 ℃以下で使用する場合は、AC24 V ~ AC27 Vの間でご使用ください。
※2 サンシールドは、取り外しできません。
※3 ハウジングにより画像が隠れる部分が増えます。
※4 H.264とMPEG-4はどちらか一方のみ選択可能となります。
※5 同じ圧縮方式でそれぞれ独立に2ストリーム分の配信設定が可能です。
※6 SD/SDHCメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、データ保持の信頼性を高めるため、パナソニック製別売品(BB-HCC02(2 GB)、BB-HCC08(8 GB))を推奨いたします。
※7 iPad、iPhone、iPod touchは米国およびその他の国々で登録されたApple Inc.の商標です。
※8 Android および Androidロゴは、Google Inc.の商標または登録商標です。
対応OS | 対応ブラウザ |
---|---|
Microsoft® Windows® 7 日本語版 Microsoft® Windows Vista® 日本語版 Microsoft® Windows® XP SP3 日本語版 |
Windows® Internet Explorer® 9.0 32
ビット日本語版 Windows® Internet Explorer® 8.0 32 ビット日本語版 Windows® Internet Explorer® 7.0 32 ビット日本語版 Windows® Internet Explorer® 6.0 SP3 日本語版 |
▶ 注意事項
・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。
