i-PRO SmartHD フルHD屋外ハウジング一体型ネットワーク監視カメラ WV-SPW631LJ の製品詳細

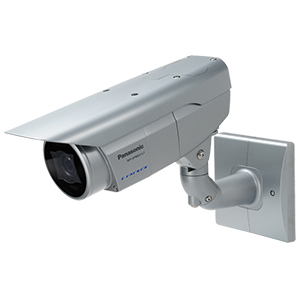

i-PRO SmartHD フルHD屋外ハウジング一体型ネットワーク監視カメラ WV-SPW631LJ

フルHD屋外ハウジング一体型
ネットワーク監視カメラ

フルHD(1920×1080)/60fps撮影!赤外線搭載!

型番:WV-SPW631LJ

希望小売価格:¥240,000(税抜)
価格:¥168,400(税込)
カートに入れる
(購入数はカート内で設定して下さい)

i-PRO SmartHD フルHD屋外ハウジング一体型ネットワーク監視カメラ WV-SPW631LJ 主な機能と特徴

ダイナミックレンジ133dB さらに性能を向上させたスーパーダイナミック機能搭載

WV-SPW631LJはシャッタースピードの異なる画像を合成することで、
照度差の大きい被写体でも、画素単位で明るさを補正し、より自然な画像で撮影可能です。
※60フレームに設定した場合はスーパーダイナミック機能はOFFとなります。

新コーデックエンジンを搭載

WV-SPW631LJは新開発のコーデックエンジン搭載により
フルHD1920×1080p 画質で最大毎秒60フレームの映像配信出力が可能。

赤外線照明(IR LED)を搭載

WV-SP631LJは赤外線照明を搭載し、照度0ルクス環境下で30m先まで撮影できます。

高感度MOSセンサーと新ノイズリダクション機能を搭載

WV-SPW631LJは高感度センサーと、新方式のノイズリダクション機能 (MNR:マルチプロセスノイズリダクション)※1で低照度環境下でも見やすい画像を実現します。
MNR:Multi-process Noise Reduction

※1 変化の少ない部分はノイズ除去を優先し、ノイズが目立ちやすいエッジ部分は解像感を優先して処理することで、画像全体のノイズを抑えながら立体感を表現可能なノイズリダクション。

2つのSDメモリーカード※2スロットを搭載し、カメラ内記録機能を強化

WV-SPW631LJは2枚のSDメモリーカードを順番に使用するシングル録画機能により長時間の画像記録、またはデュアル録画機能により記録データのバックアップが可能です。

※2 SDXC/SDHC/SDメモリーカードを、SDメモリーカードと表記しています。

WV-SPW631LJ シングル録画
64 GB + 64 GB = 128 GB (SDXCの場合)
画像データをSDメモリーカード1またはSDメモリーカード2のどちらかに保存します。
画像データをより長時間録画したい場合に選択します。

WV-SPW631LJ デュアル録画
64 GB = 64 GB (SDXCの場合)
SDメモリーカード1とSDメモリーカード2に同じ画像データを保存します。
SDメモリーカードの1つに障害が発生しても他のSDメモリーカードに画像を保存することができます。

機能拡張ソフトウェアに対応

WV-SPW631LJは機能拡張ソフトウェアをインストールすることにより、
機能を追加することができます。

寸法図

WV-SPW631LJ 寸法図
i-PRO SmartHD フルHD屋外ハウジング一体型ネットワーク監視カメラ「WV-SPW631LJ」パンフレット i-PRO SmartHD フルHD屋外ハウジング一体型ネットワーク監視カメラ「WV-SPW631LJ」パンフレット(約868KB)

i-PRO SmartHD フルHD屋外ハウジング一体型ネットワーク監視カメラ WV-SPW631LJ 製品仕様

基本
電源 DC12V±10%、PoE(IEEE802.3af準拠:DC36~57V)
消費電力
赤外線照明
(IR LED)ON時
(PoE:クラス0機器)
DC電源:12V DC/1080mA/約12.9W
PoE電源:48V DC/360mA/約12.95W
※カメラ受電側での最大消費電力
待機電力※1 DC電源 : 12 V DC/350 mA/約4.2 W、 PoE電源 : 48 V DC/130 mA/約6.3 W
使用環境 使用温度範囲 : -40 ℃ ~ +50 ℃※2 /使用湿度範囲 : 10 % ~ 90 %(結露しないこと)
モニター出力(画角調整用) VBS : 1.0 V[p-p]/75 Ω、コンポジット信号、RCA ピンジャック
NTSCもしくはPALモニター接続可能(切換スイッチまたはソフトウェアで変更)
外部I/O端子 アラーム入力1/白黒切換入力、アラーム入力2/アラーム出力、アラーム入力3/AUX出力 各1端子
(各端子のアラーム入力は、白黒切換入力、アラーム出力、またはAUX出力と切り換えて使用することが可能)
マイク/ライン入力 φ3.5 mmモノラルミニジャック、 入力インピーダンス : 約2 kΩ 不平衡
  マイク入力時 使用可能マイク : プラグインパワー方式、 供給電圧 : 2.5 V±0.5 V マイク入力感度 : -48 dB±3 dB(0 dB=1 V/Pa、1 kHz)
  ライン入力時 入力レベル : 約-10 dBV
オーディオ出力 φ3.5 mmステレオミニジャック(モノラル出力)、出力インピーダンス : 約600 Ω 不平衡、アンプ内蔵の外部スピーカーを使用 出力レベル : -20 dBV
防水性※3 防塵・防水性能 JIS C 0920 保護等級 IP66(IEC60529)、Type 4X(UL50)、NEMA 4X準拠
寸法 (幅)94 mm×(高さ)89 mm×(奥行き)226 mm
質量/仕上げ 約1.4 kg/本体 : アルミダイカスト/樹脂 シルバーメタリック塗装、 前面カバーの透明部 : ポリカーボネート樹脂
カメラ部
撮像素子 約1/3型MOSセンサー 原色フィルター内蔵
有効画素数 1944 (H)×1213 (V) 約235万画素
走査面積/走査方式 5.346 mm(H)×3.336 mm(V)/プログレッシブ
最低照度
(※換算値)
カラー
0.04 lx ( F1.3、最長露光時間: Off(1/30 s)、AGC: High)
0.003 lx ( F1.3、最長露光時間: 最大16/30 s、AGC: High)
白黒 0 lx ( F1.3、最長露光時間: Off(1/30 s)、AGC: High、IR LED点灯時)
0.01 lx ( F1.3、最長露光時間: Off(1/30 s)、AGC: High)
0.0007 lx(F1.3、最長露光時間 : 最大16/30 s、AGC : High)※
スーパーダイナミック On(High)/On(Normal)/Off
※60 フレームに設定した場合はスーパーダイナミック機能はOFFとなります。
ダイナミックレンジ 133 dB typ. (スーパーダイナミックOn時)
顔連動制御 On/Off(スーパーダイナミック On時のみ)
ゲイン(AGC) On(Low)/On(Mid)/On(High)/Off
暗部補正/逆光補正(BLC) On/Off(スーパーダイナミック Off時のみ)
霧補正 On/Off(スーパーダイナミックおよび暗部補正が Off時のみ)
光量制御 屋外撮影/フリッカレス( 50 Hz)/フリッカレス(60 Hz)/固定シャッター
シャッター速度 【2メガピクセル[16 : 9](60 fpsモード)時】
OFF(1/60)、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
【2メガピクセル[16 : 9](60 fpsモード)以外】
OFF(1/30)、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
最長露光時間 最大 1/1000s、最大 1/500s、最大 1/250s、最大1/120s、最大2/120s、最大1/100s、最大2/100s、最大 1/60s、最大 1/30s、最大 2/30s、最大 4/30s、最大 6/30s、最大 10/30s、最大 16/30s
カラー/白黒切換 Off/On/Auto1(Normal)/Auto2(IR Light)/Auto3(SCC)
IR LED Light High/Mid/Low/Off 照射距離 30 m
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション High/Low
プライバシーゾーン 有効/無効(ゾーン設定 最大8か所)
画面内文字表示 On/Off 最大20文字(アルファベット、カタカナ、数字、記号)
動作検知(VMD) 有効/無効、4エリア設定可能
レンズ部
ズーム比
※16:9モード時
SPW631LJ
3.6倍 電動バリフォーカルレンズ / 10.8倍 EX光学ズーム VGA解像度使用時
デジタルズーム ×1、×2、×4の3段階から選択可能
焦点距離(f) 2.8 mm ~ 10 mm
最大口径比(F) 1 : 1.3(WIDE) ~ 1 : 3.0(TELE)
フォーカス範囲/絞り範囲 0.3m ~ ∞ / F1.3 ~ F11
画角 [16:9モード時]水平: 30.9° (TELE) ~ 105.4° (WIDE) 垂直: 17.4° (TELE) ~ 57.3° (WIDE)
[4:3モード時]水平: 25.8° (TELE) ~ 86.4° (WIDE) 垂直: 19.3° (TELE) ~ 63.9° (WIDE)
カメラ取付台
調整角度 水平(PAN)角 : ±100° 垂直(TILT)角 : +30°、-90°
寸法 (幅)125 mm ×( 高さ)125 mm ×( 奥行き)108 mm
質量/仕上げ 約220 g/アルミダイカスト シルバーメタリック塗装
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 ●2Mピクセル[16 : 9](30 fps モード)/2Mピクセル[16 : 9](60 fps モード)
H.264/JPEG(MJPEG) 1920×1080、1280×720、640×360、320×180、160×90
●2Mピクセル[4 : 3](30 fps モード)
H.264/JPEG(MJPEG) 1600×1200、1280×960、800×600、VGA、400×300、QVGA、160×120
●3Mピクセル[4 : 3](30 fps モード)※超解像度技術使用
H.264/JPEG(MJPEG) 2048×1536、1280×960、800×600、VGA、400×300、QVGA、160×120
画像圧縮方式 H.264※4
画質選択 : 動き優先/標準/画質優先
配信方式 : ユニキャスト/マルチキャスト
ビットレート: ( 固定ビットレート/ベストエフォート配信/アドバンスド可変ビットレート)
64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps
1024 kbps/1536 kbps/2048 kbps/3072 kbps/4096 kbps
6144 kbps/8192 kbps/10240 kbps/12288 kbps/14336 kbps
16384 kbps/20480 kbps/24576 kbps
※H.264ビットレートは、「解像度」によって設定可能な範囲が異なります。
(フレームレート指定)
1 fps/3 fps/5 fps/7.5 fps/10 fps/12 fps/15 fps/20 fps/30 fps/60 fps
※「フレームレート※」は、「1クライアントあたりのビットレート※」に制限されます。
「※」付きの値を設定した場合は、設定した値よりもフレームレートが低下することがあります。
JPEG(MJPEG)
画質選択: 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
画像更新速度 0.1 fps~60 fps(JPEGとH.264同時動作時のJPEGフレームレートは制限あり)
クロッピング機能 Off/JPEG(1)/JPEG(2)/JPEG(3)/H.264(1)/H.264(2)/H.264(3)/H.264(4)/H.264(all)
アラーム連動クロッピング On/Off
音声圧縮方式 G.726(ADPCM)32 kbps/16 kbps、G.711 64 kbps、AAC-LC※5
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/8192 kbps
対応プロトコル IPv6 : TCP/IP、UDP/IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTP、MLD、ICMP、ARP
IPv4 : TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP
最大接続数 14(カメラへ同時接続できるセッション数)※条件による
FTP クライアント アラーム画像送信、FTP 定期送信(FTP定期送信失敗時、SDメモリーカードにバックアップ可能)
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)

推奨SDXC/SDHC/SDメモリーカード(別売り)※6

パナソニック株式会社製(SDスピードクラス4以上)(miniSDカード、microSDカードは除く)
SDXCメモリーカード: 64 GB SDHCメモリーカード: 4 GB、8 GB、16 GB、32 GB SDメモリーカード: 2 GB
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank JPEG画像表示、AUX制御(アクセスレベルによる)
携帯端末対応 iPad、iPhone、iPod touch(iOS 4.2.1以降)、AndroidTM端末(2014年8月現在)
最新情報はこちら

※1 SD録画、ヒーター、赤外線照明(IR LED)など撮影以外の機能が動作していない状態
※2 常時通電状態で使用の場合(ただし、カメラの内部温度は-10 ℃以上)、設置、起動は-30 ℃以上で行ってください。内部が暖まるまでオートフォーカスは起動しません。
※3 取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。
※4 独立に4ストリーム分の配信設定が可能です。
※5 SDメモリーカードへの録音は、AAC(Advanced Audio Coding - Low Complexity)のみ使用します。
※6 SDメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、データ保持の信頼性を高めるため、パナソニック別売品(BB-HCC02(2 GB)、 BB-HCC08(8GB))を推奨いたします。

対応OS Microsoft® Windows® 8.1 日本語版
Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7 日本語版
Microsoft® Windows Vista® 日本語版
対応ブラウザ Windows® Internet Explorer® 11 32ビット 日本語版
Windows® Internet Explorer® 10 32ビット 日本語版
Windows® Internet Explorer® 9 32ビット 日本語版
Windows® Internet Explorer® 8 32ビット 日本語版
Windows® Internet Explorer® 7 32ビット 日本語版

i-PRO SmartHD フルHD屋外ハウジング一体型ネットワーク監視カメラ WV-SPW631LJ オプション品のご案内

WV-PS16 メーカー純正ACアダプター 型番:WV-PS16
本体希望小売価格:¥8,000(税抜) 価格:¥5,600(税込)
カートに入れる(購入数はカート内で設定してください)

PoE給電を使用せずDC12V供給時に必要になります。

WV-Q120 カメラ取付金具 型番:WV-Q120A
本体希望小売価格:¥6,700(税抜) 価格:¥4,700(税込)
カートに入れる(購入数はカート内で設定してください)

壁に設置された埋込ボックス(別途調達)や、ケーブルを通す穴があいている壁に
取り付けることができます。また、露出配管を接続することができます。

NVR(ネットワークビデオレコーダー) ネットワークビデオレコーダー(NVR)

NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
