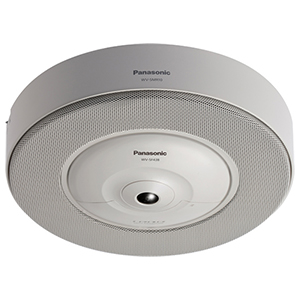

i-PRO SmartHD 全方位ネットワークマイク・カメラセット WV-SMR10N3 の製品詳細

i-PRO SmartHD 全方位ネットワークマイク・カメラセット WV-SMR10N3

コンパクト全方位ネットワークマイク・カメラセット
360°全方位から目的方向の音を選択!カメラセット!

型番:WV-SMR10N3

希望小売価格:¥315,000(税抜)
価格:¥221,100(税込)
カートに入れる
(購入数はカート内で設定して下さい)

i-PRO SmartHD 全方位ネットワークマイク・カメラセット WV-SMR10N3 主な機能と特徴

360°全方位の音声を監視

WV-SMR10N3は複数のマイクロホンを搭載し、
1台で360°全方位から目的方向の音を選択して聞くことができます。

カメラ画像で聞きたい方向を指定

Panasoni製の全方位カメラの画像を見ながら、クリックした方向の音声を聞くことができます。

※撮像モードが魚眼、パノラマの場合に使用できます。
4画PTZ、1画PTZの場合はライブ画面を表示したときの中心の音が聞こえます。

本機の中心に全方位カメラを組み込んで使用する場合、カメラの画像の種類により、
カメラ画像で指定できるマイクの指向性方向は次のようになります。※1

パノラマ 4画PTZ 1画PTZ 魚眼
画像で自由に
方向を指定する
× ×
画像の中心に
固定する※2
× ×

※1 全方位カメラのダブルパノラマ、4ストリームモードには対応していません。
※2 表示・選択している画像の中心方向の音が聞こえます。全方位カメラのパン、チルト操作で撮像方向を移動すると、中心方向の音が聞こえなくなります。その場合、ブラウザーを更新してください。
※「パノラマ、4画PTZ、1画PTZ、魚眼」の各画面モードで使用できるようにするほか、カメラの画像とマイクの指定位置を一致させるなどのため、対応する全方位カメラのファームウェア(Ver. 1.55以上)をインストールしてください。
http://panasonic.biz/security/support/info.html

全方位カメラと一体化して設置可能

WV-SMR10N3はPanasonic製の全方位ネットワークカメラと一体化して、
1か所にスッキリと設置することができます。

WV-SMR10N3にはあらかじめ「WV-SF438」が組み込まれています。

ネットワークレコーダーと連動

Panasonic製のネットワークレコーダー※に音声を記録して、
全方位カメラの録画映像を再生しながら集音方向を指定することができます。

※対応レコーダーはWJ-NV300(2014年8月現在)

各部名称

WV-SMR10N3 各部名称

寸法図

WV-SMR10N3 寸法図

i-PRO SmartHD 全方位ネットワークマイク・カメラセット「WV-SMR10N3」パンフレット i-PRO SmartHD 全方位ネットワークマイク・カメラセット「WV-SMR10N3」パンフレット(約759KB)

i-PRO SmartHD 全方位ネットワークマイク・カメラセット WV-SMR10N3 製品仕様

基本
電源 DC12 V±10 %、PoE(IEEE802.3af準拠)
消費電力 DC12 V : 200 mA/2.4 W
PoE 48 V : 60 mA/2.9 W(クラス1機器)
使用温度範囲 -10 ℃~+50 ℃
使用湿度範囲 90 %以下(結露しないこと)
耐衝撃性 20J(IEC60068-2-75)/IK10(IEC 62262)準拠
※断続的に振動が発生する場所への設置はできません。
設置方法 天井設置/壁設置
寸法 270 mm(直径)× 55 mm(高さ)
質量 約2.3 kg
仕上げ ネット : SECCパンチング(セイルホワイト塗装)
カバー : PC樹脂(セイルホワイト)
その他 いたずら防止構造(センターカバー装着時)
マイク部
マイク素子 エレクトレットコンデンサーマイク(16素子)
感度 -15 dBFS±3 dB(1 Pa、1 kHz)
最大入力 100 dBSPL rms
S/N比 66 dB以上
ダイナミッックレンジ 72 dB以上
周波数帯域 約300 Hz ~ 7 kHz
騒音抑圧量 約18 dB(集音方向以外の音の抑圧量)※1
指向角 約20° (1 kHz、半値半角)※1
集音距離 約6 m(騒音量約65 dBSPLの環境で音声が聞き取れる距離)
マイク周辺の障害物や、話者の顔の向きによって低下することがあります。
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
音声圧縮方式 16チャンネル独自コーデック 約2 Mbps
対応プロトコル IPv6 : TCP/IP、UDP/IP、HTTP、HTTPS、RTP、DNS、NTP、SNMP、DHCPv6、 MLD、ICMP、ARP
IPv4 : TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、DHCP、 DNS、DDNS、NTP、SNMP、UPnP、IGMP、 ICMP、ARP
最大接続数 3(マイクへ同時接続できるセッション数)
※ 条件によっては、十分な性能が発揮できないことがあります。
たとえば、HTTPSでマイクへアクセスする場合、同時接続できるセッション数は2となります。

※1 設置環境の条件に依存します。設置環境によっては期待される性能、
機能が発揮できない場合がありますので設置環境での事前検証を推奨します。

対応OS Microsoft® Windows® 8.1 日本語版
Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7 日本語版
Microsoft® Windows Vista® 日本語版
対応ブラウザー Windows® Internet Explorer® 11 32ビット 日本語版
Windows® Internet Explorer® 10 32ビット 日本語版
Windows® Internet Explorer® 9 32ビット 日本語版
Windows® Internet Explorer® 8 32ビット 日本語版
Windows® Internet Explorer® 7 32ビット 日本語版

i-PRO SmartHD 全方位ネットワークマイク・カメラセット WV-SMR10N3 オプション品のご案内

WV-PS16 メーカー純正ACアダプター 型番:WV-PS16
本体希望小売価格:¥8,000(税抜) 価格:¥5,600(税込)
カートに入れる(購入数はカート内で設定してください)

PoE給電を使用せずDC12V供給時に必要になります。

天井直付金具 型番:WV-Q105A
本体希望小売価格:¥15,000(税抜) 価格:¥10,500(税込)
カートに入れる(購入数はカート内で設定してください)

天井直付け金具です。天井強度が弱い時に使用します。

NVR(ネットワークビデオレコーダー) ネットワークビデオレコーダー(NVR)

NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
