i-PRO SmartHD フルHDドーム型ネットワーク監視カメラ WV-SF539 の製品詳細

i-PRO SmartHD フルHDドーム型ネットワーク監視カメラ WV-SF539

i-PRO SmartHD フルHDネットワーク監視カメラ
フルHD(1920×1080)に対応したネットワークカメラ

型番:WV-SF539

希望小売価格:¥180,000(税抜)
価格:¥126,300(税込)
カートに入れる
(購入数はカート内で設定して下さい)

i-PRO SmartHD フルHDドーム型ネットワーク監視カメラ WV-SF539 主な機能と特徴

進化したUniPhier® システムLSIを搭載

WV-SF539はパナソニック独自のプラットフォームUniPhier® システムLSIを搭載。H.264ハイプロファイル方式の高圧縮技術により、H.264動画配信では、1920×1080/30 fpsと640×360/30 fpsの2ストリーム同時配信を実現します。
また、3メガピクセル1/3型MOSセンサーの採用により、高解像度・高画質で
鮮明な3メガピクセルJPEG(2048×1536/最大15 fps)配信も可能とします。

H.264高圧縮技術とVIQS※1により配信データ量を低減

進化したUniPhier® システムLSI は、更に高いパフォーマンスを得ました。そのひとつが配信データ量の低減です。従来機種※2と比較して、H.264高圧縮技術では最大約30%低減。また、VIQS(指定エリア画質可変)機能により最大約20%低減。この2つの組合せにより、配信データ量は最大約50%※3の低減を実現します。この機能の効果により、狭いネットワーク帯域環境における1920×1080/ 30 fps フルHD動画配信はもとより、ネットワーク帯域に対する負荷軽減、レコーダー記録容量の低減を可能にします。

SDXC※4 /SDHC/SDメモリーカードスロットを搭載

WV-SF539はアラーム発生時やスケジュール設定、ウェブブラウザー画面からの手動操作で、SDXC/SDHC/SDメモリーカードにH.264動画またはJPEG画像を保存できます。
また、ネットワーク障害時にJPEG画像を保存することもできます(ダウンロード可能)。

2エリアVIQS※1(指定エリア画質可変)機能を新規搭載

i-PRO SmartHDシリーズでは既に搭載済のVIQS※1機能。そのVIQS機能の領域設定を最大2カ所まで設定することができる2エリアVIQS機能を新規に搭載。指定した領域は高解像度で、指定外の領域は低解像度画質となり、注視したい箇所の見やすさ向上はもちろん、全体の配信データ量の抑制を実現します。(H.264のみ適用可能、高解像度の領域が全画面比40 %以下の指定)。

クロッピング機能(領域切り出し機能)を搭載

WV-SF539は全体の画像配信と同時に、クロッピング画像(切り出した画像)の配信ができます。クロッピング画像表示は、H.264/JPEG(VGA /QVGA /640×360 / 320×180、最大30 fps)の配信設定が可能。また、クロッピングの指定エリアを最大4カ所まで設定し、その4カ所の画像をシーケンス制御で表示できます。

※1 VIQS:Variable Image Quality on Specified area
※2 従来機種:DG-NP502
※3 撮影する被写体により効果が変わる場合があります。
※4 UHS(Ultra High Speed)インターフェースには対応しておりません。

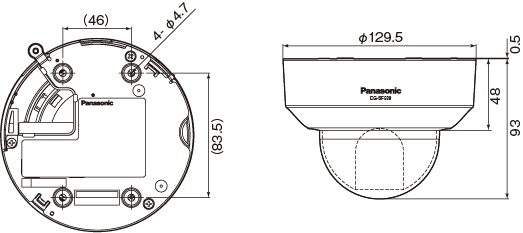

寸法図

WV-SF539寸法図
i-PRO SmartHD フルHDドーム型ネットワーク監視カメラ「WV-SF539」パンフレット i-PRO SmartHD フルHDドーム型ネットワーク監視カメラ「WV-SF539」パンフレット(約561KB)

i-PRO SmartHD フルHDドーム型ネットワーク監視カメラ WV-SF539 製品仕様

基本
電源 DC12 V、PoE(IEEE802.3af 準拠)
消費電力 DC12 V:530 mA、PoE 48 V:120 mA(クラス2機種)
使用温度範囲 -10 ℃~+50 ℃
使用湿度範囲 90%以下
モニター出力
(画角調整用)
VBS:1.0 V [p-p] / 75 Ω、コンポジット信号、RCA ジャック
外部入出力端子 アラーム入力1/カラー白黒切換入力、アラーム入力2 /アラーム出力、
アラーム入力3/AUX 出力 各1 端子
マイク/ライン入力 φ 3.5 mm モノラルミニジャック 入力インピーダンス:約2 k Ω
マイク入力時使用可能マイク:プラグインパワー方式
供給電圧:2.5 V ± 0.5 V ライン入力時入力レベル:約-10 dBV
オーディオ出力 φ 3.5 mm ステレオミニジャック(モノラル出力)
出力インピーダンス:約600 Ω ラインレベル
寸法 129.5(直径)× 93 mm(高さ)
質量 約450 g
仕上げ 本体 :ABS樹脂、セイルホワイト
ドーム部 :クリアアクリル樹脂
カメラ部
撮像素子 1/3型 MOSセンサー
有効画素数 約310 万画素
走査面積 4.51 mm(H)× 3.38 mm(V)
走査方式 プログレッシブ
最低照度 カラー
0.5 lx(F1.4、オートスローシャッター:Off(1/30 s)、ゲイン:On(High))
0.03 lx(F1.4、オートスローシャッター:最大16/30 s、ゲイン:On(High))(換算値)
白黒
0.06 lx(F1.4、オートスローシャッター:Off(1/30 s)、ゲイン:On(High))
0.004 lx(F1.4、オートスローシャッター:最大16/30 s、ゲイン:On(High))(換算値)
スーパーダイナミック On/Off
ダイナミックレンジ 52 dB typ.(スーパーダイナミックOn時)
ゲイン(AGC) On(High)/On(Mid)/On(Low)/Off
明部補正 On /Off(スーパーダイナミックOff 時のみ)
光量制御 フリッカレス(50 Hz/60 Hz)/屋外撮影/ ELC/固定シャッター
シャッター速度 Off(1/30 s)、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、
1/1000、1/2000、1/4000、1/10000(スーパーダイナミックOff 時のみ)
オートスローシャッター Off(1/30 s)、最大2/30 s 、最大4/30 s 、最大6/30 s 、最大10/30 s 、最大16/30 s
カラー/白黒切換 On /Off /Auto1/Auto2
ホワイトバランス ATW1/ATW2 /AWC
デジタルノイズリダクション High / Low
画像認識 顔検出 On /Off(XML 通知設定あり)
プライバシーゾーン On /Off(ゾーン設定 最大2 か所)
VIQS On /Off(最大2 か所)
画面内文字表示 最大20 文字(アルファベット、カタカナ、数字、記号) On /Off
動作検知(VMD) On /Off、4 エリア設定可能
オートバックフォーカス ABF/ MANUAL /カラー白黒切換連動設定
レンズ部
ズーム比 3.6倍/10.8倍 EX光学ズーム(2メガピクセルモード 画像解像度640×360時)
焦点距離(f) 2.8 mm~10 mm
最大口径比(F) 1:1.3(WIDE)~1:3.0(TELE)
画角 水平 24.20°(TELE)~ 86.60°(WIDE)([16:9]モード時) ※
※ 1.3 メガピクセル[4:3]モード時は画角が狭くなります。
調整角度 水平(PAN)角: 180° (時計回り)、170° (反時計回り)
垂直(TILT)角:±75°、傾き角:±100°
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 撮像モード:2 メガピクセル[16:9]
H.264
1920 × 1080/640 × 360/320 × 180 最大30 fps
JPEG(MJPEG)
1920 × 1080/640 × 360/320 × 180 最大30 fps
撮像モード:1.3 メガピクセル[16:9]

H.264
1280 × 720/640 × 360/320 × 180 最大30 fps
JPEG(MJPEG)
1280 × 720/640 × 360/320 × 180 最大30 fps
撮像モード:1.3 メガピクセル[4:3]
H.264
1280 × 960/ VGA(640 × 480)/QVGA(320 × 240) 最大30 fps
JPEG(MJPEG)
1280 × 960/ VGA(640 × 480)/QVGA(320 × 240) 最大30 fps
撮像モード:3 メガピクセル[4:3]
H.264
1280 × 960 最大15 fps
JPEG(MJPEG)
2048 × 1536 最大15 fps
画像圧縮方式※1 H.264
・画質選択
動き優先/標準/画質優先
・配信方式
ユニキャスト/マルチキャスト
・ビットレート(固定ビットレート)
64 kbps/128 kbps/256 kbps/384 kbps/ 512 kbps/ 768 kbps/1024 kbps/
1536 kbps/2048 kbps/ 3072 kbps/4096 kbps/ 8192 kbps/10 240 kbps/
12 288 kbps/ 14 336 kbps
・(フレームレート指定)
1 fps/3 fps/ 5 fps/ 7.5 fps/10 fps/12 fps/ 15 fps/20 fps/30 fps
JPEG

・画質選択
0 最高画質/1 高画質/2/3/4/5 標準/6/7/8/9 低画質(0 ~ 9 の10 段階)
・配信方式
PULL / PUSH
画面更新速度 0.1 fps ~ 30 fps
(JPEG とH.264 同時動作時のJPEG フレームレートは制限あり)
クロッピング機能 2 メガピクセル[16:9]
H.264
640 × 360/320 × 180 最大30 fps
MJPEG640 × 360/320 × 180 最大30 fps
1.3 メガピクセル[16:9]

H.264
640 × 360/320 × 180 最大30 fps
MJPEG
640 × 360/320 × 180 最大30 fps
1.3 メガピクセル[4:3]

H.264
VGA(640 × 480)/QVGA(320 × 240)最大30 fps
MJPEG
VGA(640 × 480)/QVGA(320 × 240)最大30 fps
音声圧縮方式 G.726(ADPCM)32 kbps/16 kbps
G.711  64 kbps
配信量制御制限 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/
1024 kbps/2048 kbps/4096 kbps/8192 kbps
対応プロトコル IPv6:
TCP/ IP、UDP/ IP、HTTP、RTP、FTP、SMTP、DNS、NTP、
SNMP、HTTPS、DHCPv6、MLD、ICMP、ARP
IPv4:
TCP/ IP、UDP/ IP、HTTP、RTSP、RTP、RTP/ RTCP、FTP、SMTP、
 DHCP、DNS、DDNS、NTP、SNMP、HTTPS、UPnP、IGMP、ICMP、ARP
最大接続数 14(条件による)
FTP クライアント アラーム画像送信、FTP 定期送信
(FTP 定期送信失敗時、SDXC、SDHC、SD メモリーカードにバックアップ可能)
マルチスクリーン 同時に16 台のカメラの画像を表示(自カメラ含む)
推奨SDXC/SDHC/
SD メモリーカード
(別売り)※ 2
パナソニック株式会社製 (miniSD カード、microSD カードは除く)
SDXC メモリーカード :64 GB
SDHC メモリーカード : 4 GB、8 GB、16 GB、32 GB
SD メモリーカード : 1 GB、2 GB
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank JPEG 画像表示、
AUX 制御(アクセスレベルによる)
携帯端末対応 iPad、iPhone、iPod touch(iOS 4.2.1 以降)※ 3、
Android™ 端末(docomo P-07C)(2012 年1月現在)※ 4

※1 独立に2ストリーム分の配信設定が可能です。
※2 SDHC/SDメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、データ保持の信頼性を高めるため、メーカー別売品(BB-HCC02(2 GB)、BB-HCC08(8 GB))を推奨いたします。
※3 iPad、iPhone、iPod touchは米国およびその他の国々で登録されたApple Inc.の商標です。
※4 Android および Androidロゴは、Google Inc.の商標または登録商標です。

対応OS Microsoft® Windows® 7 日本語版
Microsoft® Windows Vista® 日本語版
Microsoft® Windows® XP SP3 日本語版
対応ブラウザ Windows® Internet Explorer® 9.0 32 ビット日本語版
Windows® Internet Explorer® 8.0 32 ビット日本語版
Windows® Internet Explorer® 7.0 32 ビット日本語版
Microsoft® Internet Explorer® 6.0 SP3 日本語版

●IPv6で通信を行う場合は、Microsoft® Windows® 7またはMicrosoft® Windows Vista®を使用してください。
●Microsoft、Windows、Windows Vista、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

i-PRO SmartHD フルHDドーム型ネットワーク監視カメラ WV-SF539 オプション品のご案内

WV-PS16 メーカー純正ACアダプター 型番:WV-PS16
本体希望小売価格:¥8,000(税抜) 価格:¥5,600(税込)
カートに入れる(購入数はカート内で設定してください)

PoE給電を使用せずDC12V供給時に必要になります。

WV-Q105 天井直付金具 型番:WV-Q105A
本体希望小売価格:¥15,000(税抜) 価格:¥10,500(税込)
カートに入れる(購入数はカート内で設定してください)

天井直付け金具です。天井強度が弱い時に使用します。

WV-Q174B カメラ天井埋込金具 型番:WV-Q174B
本体希望小売価格:¥9,800(税抜) 価格:¥6,800(税込)
カートに入れる(購入数はカート内で設定してください)

カメラを天井埋込設置する場合に使用します。

WV-CF5SA スモークドームカバー 型番:WV-CF5SA
本体希望小売価格:¥4,000(税抜) 価格:¥2,800(税込)
カートに入れる(購入数はカート内で設定してください)

分光透過率約30%。レンズ向きを目立たせたくない場合にご使用下さい。
※低照度の場所では使用しないでください。

NVR(ネットワークビデオレコーダー) ネットワークビデオレコーダー(NVR)

NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
