i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588 の製品詳細

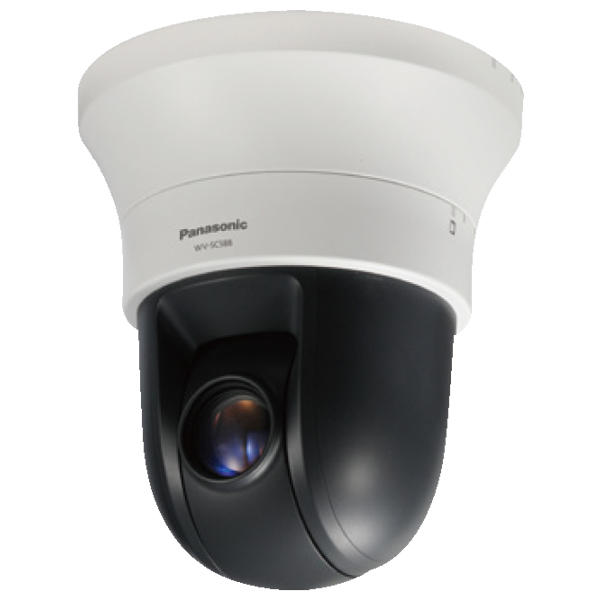

i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588

i-PRO SmartHD 屋内プリセットコンビネーション
フルHDネットワークカメラ

高倍率ズーム&高精度プリセット機能で広範囲を撮影

型番:WV-SC588

希望小売価格:¥540,000(税抜)
価格:¥379,000(税込)
カートに入れる
(購入数はカート内で設定して下さい)

屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588 主な機能と特徴

ネットワーク環境で1920×1080/30 fpsの高画質を高効率運用ができるトリプルエンコーディング

WV-SC588はパナソニック独自のプラットフォーム UniPhier® システムLSIを搭載。H.264ハイプロファイル方式 の高圧縮技術により、ネットワーク環境で高効率運用ができる トリプルエンコーディングを実現します。
(H.264:1920×1080/30fps、640×360/30fpsの2スト リームとJPEG(MJPEG)を同時に出力可能)


2エリアVIQS(指定エリア画質可変)機能を搭載

WV-SC588は全体のデータ量は変えずに、指定した領域だけを最大2カ所まで高解像度で配信することができる2エリアVIQS※1機能を搭載。指定した領域は高解像度で、指定外の領域は低解像度画質となり、注視したい箇所の見やすさ向上はもちろん、全体の配信データ量の抑制を実現します。
(H.264画像のみ適用可能、高解像度の領域が全画面 低解像度エリア比40%以下の指定)

※1 VIQS:Variable Image Quality on Specified area

ほこりの侵入を軽減する防塵構造によりドームカバーレスを実現

WV-SC588は新開発パン・チルトモーター部の防塵構造によりドームカバーレス化を実現。ほこりがパン・チルト機構へ侵入することを軽減します。また、ドームカバーレス化の実現により フルHD高画質な映像撮影を可能とします。
※ご使用の環境によっては性能の劣化が早くなる場合があります。


上方視野角を広げた広角監視を実現(垂直回転範囲 : -25°~ 205°/レンズ中心)

水平回転360°のエンドレス旋回(最大旋回 速度300°/秒)、垂直回転-25°~205° (水平~真下~水平)のパン・チルト機構を 搭載しています。WV-SC588は、新機構 パン・チルト構造と筐体設計により、従来 機種※2に比べ上方視野角の拡大を実現。 1台で広い範囲の監視を可能とします。

※2 従来機種:DG-SC386(2012年3月発売)

パン・チルト・ズーム連動のスムーズな自動追尾機能を搭載

WV-SC588はオートパン機能やパトロール機能の他、パン・チルト・ズームを連動させた自動追尾機能を実現。予め設定した監視エリア内に動きを検知すると、その被写体を自動的に追尾して撮影できます。
※自動追尾撮影の精度は、設置場所の環境により異なります。事前の確認が必要です。

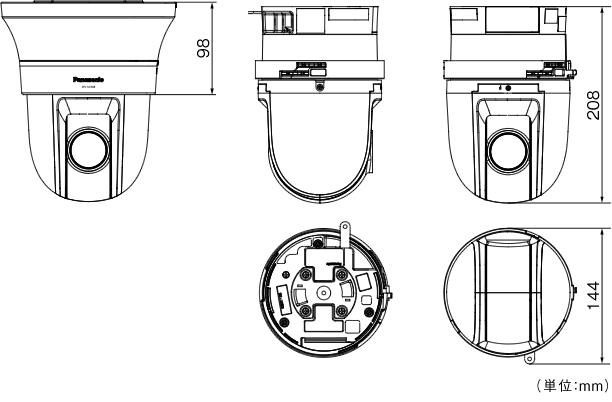

寸法図

WV-SC588 寸法図

i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ「WV-SC588」パンフレット 屋内プリセットコンビネーションフルHDネットワークカメラ「WV-SC588」パンフレット(約800KB)

i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588 製品仕様

基本
電源 DC12 V±10 %、PoE(IEEE802.3af準拠)
消費電力 DC電源 : DC12 V/1.0 A/12 W
PoE電源 : DC48 V/250 mA/約12 W(クラス0機器)
待機電力※1 DC電源 : DC12 V/500 mA/6 W
PoE電源 : DC48 V/160 mA/約8 W(クラス0機器)
使用温度範囲 -10 ℃~+55 ℃
使用湿度範囲 90 %以下(結露しないこと)
保存温度範囲 -20 ℃~+65 ℃
保存湿度範囲 95 %以下(結露しないこと)
モニター出力(画角調整用) VBS : 1.0 V[p-p]/75 Ω、コンポジット信号、
φ3.5 mmミニジャック(モノラル)
外部I/O端子 アラーム入力1/白黒切換入力、アラーム入力2/アラーム出力、
アラーム入力3/AUX出力 各1端子
(各端子のアラーム入力は、白黒切換入力、アラーム出力、
またはAUX出力と切り換えて使用することが可能)
マイク/ライン入力 φ3.5 mmモノラルミニジャック 入力インピーダンス : 約2 kΩ 不平衡
  マイク
入力時
使用可能マイク : プラグインパワー方式 供給電圧 : 2.5 V±0.5 V
マイク入力感度 : -48 dB±3 dB(0 dB=1 V/Pa、1 kHz)
  ライン
入力時
入力レベル :約 -10 dBV
オーディオ出力 φ3.5 mmステレオミニジャック(モノラル出力) 出力インピーダンス : 約600 Ω 不平衡
アンプ内蔵の外部スピーカーを使用 出力レベル : -20 dBV
寸法 φ185 mm 高さ211 mm(飾りカバーを含む)
質量 本体 : 約1.5 kg 付属品(カメラ取付金具、飾りカバー) : 約240 g
仕上げ カメラ部: ABS樹脂(塗装色: 黒)  飾りカバー: ABS樹脂(樹脂色: セイルホワイト)
カメラ部
撮像素子 約1/3型 MOSセンサー
有効画素数 約240万画素
走査面積 5.38 mm(H)×3.02 mm(V)
走査方式 プログレッシブ
最低照度
※換算値
カラー 0.5 lx(F1.6、オートスローシャッター : OFF(1/30 s)、AGC : High)
0.031 lx(F1.6、オートスローシャッター : 最大16/30 s、AGC : High)
白黒 0.06 lx(F1.6、オートスローシャッター : OFF(1/30 s)、AGC : High)
0.004 lx(F1.6、オートスローシャッター : 最大16/30 s、AGC : High)
スーパーダイナミック On/Off
ダイナミックレンジ 52 dB typ. (スーパーダイナミック: On時)
顔連動制御 On/Off
ゲイン(AGC) On(Low)/On(Mid)/On(High)/Off
暗部補正 On/Off
逆光補正(BLC) On/Off
霧補正 On/Off
光量制御 屋外撮影/フリッカレス( 50 Hz)/フリッカレス(60 Hz)/固定シャッター
シャッター速度 Off(1/30)、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
オートスローシャッター Off(1/30 s)、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s
カラー/白黒切換 On/Off/Auto1/Auto2/Auto3
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション High/Low
画揺れ補正 On/Off
プライバシーゾーン 塗潰し/モザイク/Off(ゾーン設定 最大32か所)
画面内文字表示 On/Off 最大20文字(アルファベット、カタカナ、数字、記号) 文字サイズ 大/中/小
動作検知(VMD) On/Off、4エリア設定可能
イメージホールド On/Off
レンズ部
ズーム比 30倍/90倍 EX光学ズーム(2メガピクセルモード 画像解像度640×360時)
デジタルズーム 12倍(最大1080倍、EX光学ズーム、2メガピクセルモード 画像解像度640×360時)
焦点距離(f) 4.3 mm ~ 129.0 mm
最大口径比(F) 1 : 1.6(WIDE) ~ 4.7(TELE)
フォーカス範囲 2.0 m~∞
絞り範囲 F1.6(WIDE) ~ Close
画角 水平 2.34° (TELE) ~ 65.1° (WIDE)  垂直 1.36° (TELE) ~ 38.4° (WIDE)
回転台部
水平回転範囲 360°エンドレス旋回
水平回転速度 マニュアル : 約0.065゜/s ~ 120゜/s、プリセット : 最大約300゜/s
垂直回転範囲 動作範囲 : -25゜~ 205゜ (水平~真下~水平)
チルト範囲指定 : 10°/5°/3°/0°/-3°/-5°/-10°/-15°/-20°/-25°で指定可能
垂直回転速度 マニュアル : 約0.065゜/s ~ 120゜/s、プリセット : 最大約300゜/s
プリセットポジション数 256か所
オートモード 自動追尾/オートパン/プリセットシーケンス/360°マップショット/パトロール
セルフリターン時間 10秒/20秒/30秒/1分/2分/3分/5分/10分/20分/30分/60分
マップショット 360°マップショット/プリセットマップショット
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ-45コネクター
画像解像度 撮像モード : 2メガピクセル[16 : 9]
H.264/JPEG(MJPEG) 1920×1080/640×360/320×180 最大30 fps
撮像モード : 1.3メガピクセル[16 : 9]
H.264/JPEG(MJPEG) 1280×720/640×360/320×180 最大30 fps
撮像モード : 1.3メガピクセル[4 : 3]
H.264/JPEG(MJPEG) 1280×960/VGA/QVGA 最大30 fps
画像圧縮方式 H.264※2
画質選択 : 動き優先/標準/画質優先
配信方式 : ユニキャスト/マルチキャスト
ビットレート :
( 固定ビットレート/ベストエフォート配信)
64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/ 1024 kbps/1536 kbps/2048 kbps/3072 kbps/4096 kbps/ 6144 kbps/8192 kbps/10240 kbps/12288 kbps/14336 kbps
( フレームレート指定)
1 fps/3 fps/5 fps/7.5 fps/10 fps/12 fps/15 fps/20 fps/30 fps
JPEG(MJPEG)
画質選択 : 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
配信方式 : PULL/PUSH
画像更新速度 0.1 fps~30 fps(JPEGとH.264同時動作時のJPEGフレームレートは制限あり)
音声圧縮方式 G.726(ADPCM)32 kbps/16 kbps、 G.711 64 kbps、AAC※3
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/ 1024 kbps/2048 kbps/4096 kbps/8192 kbps
対応プロトコル IPv6 : TCP/IP、UDP/IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTP、MLD、ICMP、ARP
IPv4 : TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、 SNMP、UPnP、IGMP、ICMP、ARP
最大接続数 14(カメラへ同時接続できるセッション数)※条件による
FTP クライアント アラーム画像送信、FTP 定期送信( FTP定期送信失敗時、SDメモリーカードにバックアップ可能)
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
推奨SDXC/SDHC/SDメモリーカード(別売り)※4 パナソニック株式会社製(SDスピードクラス4以上)( miniSDカード、microSDカードは除く)
SDXCメモリーカード: 64 GB SDHCメモリーカード: 4 GB、8 GB、16 GB、32 GB SDメモリーカード: 2 GB
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank JPEG画像表示、パン・チルト・ズーム・フォーカス制御、AUX制御(アクセスレベルによる)
携帯端末対応※5 iPad、iPhone、iPod touch(iOS 4.2.1以降)、Android™端末( 2013年2月現在)

※1 映像信号のみの場合 : パン/チルト、SD録画などが動作していない状態
※2 独立に2ストリーム分の配信設定が可能です。
※3 AAC(Advanced Audio Coding)はSDメモリーカードへの録音時にのみ使用します。
※4 SDメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、データ保持の信頼性を高めるため、 パナソニック別売品(BB-HCC02(2 GB)、 BB-HCC08(8 GB))を推奨いたします。
※5 対応機種など詳細については、パナソニックのサポートウェブサイトを参照してください。

対応OS Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7日本語版
Microsoft® Windows Vista® 日本語版
Microsoft® Windows® XP SP3日本語版
対応ブラウザー Windows® Internet Explorer® 10.0 32ビット 日本語版
Windows® Internet Explorer® 9.0 32ビット 日本語版
Windows® Internet Explorer® 8.0 32ビット 日本語版
Windows® Internet Explorer® 7.0 32ビット 日本語版

●IPv6で通信を行う場合は、Microsoft® Windows® 8、Microsoft® Windows® 7または、
Microsoft® Windows Vista®を使用してください。
●Microsoft、Windows、Windows Vista、Internet Explorerは、
米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
●iPad、iPhone、iPod touchは、米国および他の国々で登録されたApple Inc.の商標です。
●Androidは、Google Inc.の商標または登録商標です。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588 オプション品のご案内

WV-PS16 メーカー純正ACアダプター 型番:WV-PS16
本体希望小売価格:¥8,000(税抜) 価格:¥5,600(税込)
カートに入れる(購入数はカート内で設定してください)
PoE給電を使用せずに使用する場合には別途DC12V供給が必要になります。
メーカー純正のDC12V-ACアダプターをお買い求め下さい。
WV-Q105 天井直付金具 型番:WV-Q105A
本体希望小売価格:¥15,000(税抜) 価格:¥10,500(税込)
カートに入れる(購入数はカート内で設定してください)

天井直付け金具です。天井強度が弱い時に使用します。

WV-Q126 カメラ天井埋込金具 型番:WV-Q126A
本体希望小売価格:¥24,000(税抜) 価格:¥16,800(税込)
カートに入れる(購入数はカート内で設定してください)

カメラを天井埋込設置する場合に使用します。

WV-Q118A カメラ壁面取付金具 型番:WV-Q119
本体希望小売価格:¥26,600(税抜) 価格:¥18,600(税込)
カートに入れる(購入数はカート内で設定してください)

カメラを壁面取付する場合に使用します。

WV-CS5S スモークドームカバー 型番:WV-CS5S
本体希望小売価格:¥15,600(税抜) 価格:¥10,900(税込)
カートに入れる(購入数はカート内で設定してください)

レンズ向きを目立たせたくない場合にご使用下さい。
※低照度の場所では使用しないでください。カバーをご使用の場合は、カバーに遮られて垂直画角に狭まり(ケラレ) が生じます。

WV-CS5C クリアドームカバー 型番:WV-CS5C
本体希望小売価格:¥15,600(税抜) 価格:¥10,900(税込)
カートに入れる(購入数はカート内で設定してください)

※カバーをご使用の場合は、カバーに遮られて垂直画角に狭まり(ケラレ) が生じます。
