i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ WV-SFN311 の製品詳細

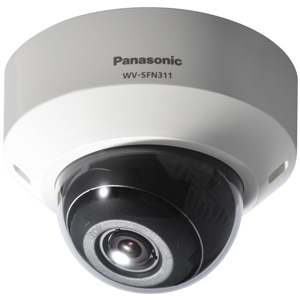

i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ WV-SFN311

i-PRO SmartHD スーパーダイナミック方式
ドーム型HDネットワークカメラ

HD(1280×720)/60fps対応ネットワークカメラ

型番:WV-SFN311

希望小売価格:¥135,000(税抜)
※販売終了しました。ありがとうございます。

i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ WV-SFN311 主な機能と特徴

ダイナミックレンジ133dB さらに性能を向上させたスーパーダイナミック機能搭載

WV-SFN311はシャッタースピードの異なる画像を合成することで、
照度差の大きい被写体でも、画素単位で明るさを補正し、より自然な画像で撮影可能です。

※60フレームに設定した場合はスーパーダイナミック機能はOFFとなります。

新コーデックエンジンを搭載

WV-SFN311は新開発のコーデックエンジン搭載により1280×720の720p解像度による
HD画質で最大毎秒60フレームの映像配信出力が可能です。

オートフォーカス機能(AF)を搭載

WV-SFN311は本機の操作ボタンまたは設定メニューで、
レンズのフォーカスリングを駆動させることにより自動的にピント調整できます。

高感度MOSセンサーと新ノイズリダクション機能を搭載

WV-SFN311は高感度センサーと、新方式のノイズリダクション機能(MNR:マルチプロセスノイズリダクション)※1で低照度環境下でも見やすい画像を実現します。
MNR : Multi-process Noise Reduction

※1 変化の少ない部分はノイズ除去を優先し、ノイズが目立ちやすいエッジ部分は解像感を優先して処理することで、画像全体のノイズを抑えながら立体感を表現可能なノイズリダクション。

SDXC/SDHC/SDメモリーカードスロットを搭載

WV-SFN311はアラーム発生時やスケジュール設定、ウェブブラウザー画面からの手動操作で、SDXC/SDHC/SDメモリーカードにH.264動画またはJPEG画像を保存できます。また、ネットワーク障害時にJPEG画像を保存することもできます。(ダウンロード可能)

※SDメモリーカード (SD/SDHC メモリーカードを含む) は、書き換え回数に限度がある消耗品です。またSDメモリーカードへのアクセス中に電源が遮断されたりすると、SDメモリーカードやカード上に記録されたデータが破壊されることがあります。長期間にわたる記録や高い信頼性を求める記録には、パナソニック製のレコーダーのご利用を推奨します。詳細は、以下をご参照ください。

https://sol.panasonic.biz/security/support/technic/info10.html

拡張ソフトウェアに対応※

WV-SFN311は機能拡張ソフトウェアをインストールすることにより、
機能を追加することができます。

※ 対応している機能拡張ソフトウェアは、メーカーサポートウェブサイトを参照してください。

WV-SFN311 寸法図

WV-SFN311 寸法図

i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ「WV-SFN311」仕様書 i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ「WV-SFN311」仕様書

i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ「WV-SFN311」パンフレット i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ「WV-SFN311」パンフレット(約817KB)

i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ WV-SFN311 製品仕様

基本
電源 DC12 V±10 %、PoE(IEEE802.3af準拠: DC36~57 V)
消費電力 DC電源:12 V DC/340 mA/約4.1 W
PoE電源:48 V DC/130 mA/約6.2 W(PoE: クラス2機器)
待機電力※1 DC電源:12 V DC/250 mA/約3.0 W
PoE電源:48 V DC/80 mA/約3.8 W
使用環境 使用温度範囲: -10 ℃~+50 ℃、 起動温度範囲: -10 ℃~+50 ℃
使用湿度範囲: 10 %~90 %(結露しないこと)
保存環境 保存温度範囲: -30 ℃~+60 ℃、 保存湿度範囲: 10 %~95 %(結露しないこと)
モニター出力(画角調整用) VBS: 1.0 V[p-p]/75 Ω、コンポジット信号 φ3.5ミニジャック
NTSCもしくはPALモニター接続可能(切換スイッチまたはソフトウェアで変更)
MONITOR OUT変換プラグを付属(φ3.5ミニジャック⇔RCA ジャック)
外部I/O端子 アラーム入力1/白黒切換入力、アラーム入力1、
アラーム入力2/アラーム出力、アラーム入力3/AUX出力 各1端子
(各端子のアラーム入力は、白黒切換入力、
アラーム出力、またはAUX出力と切り換えて使用することが可能)
マイク/ライン入力 φ3.5 mmモノラルミニジャック、入力インピーダンス: 約2 kΩ 不平衡
  マイク入力時 使用可能マイク: プラグインパワー方式、供給電圧: 2.5 V±0.5 V
マイク入力感度: -48 dB±3 dB(0 dB=1 V/Pa、1 kHz)
  ライン入力時 入力レベル: 約-10 dBV
オーディオ出力 φ3.5 mmステレオミニジャック(モノラル出力)、
出力インピーダンス: 約600 Ω 不平衡
アンプ内蔵の外部スピーカーを使用、出力レベル: -20 dBV
エンクロージャー いたずら防止エンクロージャー
※設置完了後触ることができるねじが、
通常のドライバーでは開閉できないような構造を持っているもの。
寸法 最大径 φ129.5 mm 高さ 101.0 mm ドーム半径 40.0 mm
質量/仕上げ 約450 g/本体 : ABS樹脂 セイルホワイト、 ドームカバー : アクリル樹脂 クリア
カメラ部
撮像素子 約1/3型MOSセンサー 原色フィルター内蔵
有効画素数 1296 (H)×1032 (V) 約133万画素
走査面積 4.864 mm(H)×3.891 mm(V)
走査方式 プログレッシブ
最低照度
(※換算値)
カラー 0.01 lx ( F1.6、最長露光時間:Off(1/30 s)、AGC:High)
0.0007 lx(F1.6、最長露光時間:最大16/30 s、AGC:High)
白黒 0.003 lx ( F1.6、最長露光時間:Off(1/30 s)、AGC:High)
0.0002 lx(F1.6、最長露光時間:最大16/30 s、AGC:High)
スーパーダイナミック On(High)/On(Normal)/Off
※60フレームに設定した場合はスーパーダイナミック機能はOFF となります。
ダイナミックレンジ 133 dB typ. (スーパーダイナミックOn時)
顔連動制御 On/Off(スーパーダイナミック On時のみ)
ゲイン(AGC) On(Low)/On(Mid)/On(High)/Off
暗部補正 On/Off(スーパーダイナミック Off時のみ)
逆光補正(BLC) On/Off(スーパーダイナミック Off時のみ)
霧補正 On/Off(スーパーダイナミックおよび暗部補正が Off時のみ)
光量制御 屋外撮影/フリッカレス( 50 Hz)/フリッカレス(60 Hz)/固定シャッター
シャッター速度 【1.3メガピクセル[16:9](60 fpsモード)時】
OFF(1/60)、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
【1.3メガピクセル[16:9](60 fpsモード)以外】
OFF(1/30)、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
最長露光時間 最大 1/1000s、最大 1/500s、最大 1/250s、最大1/120s、最大 1/100s、最大2/120s、最大 1/60s、最大2/100s、最大 1/30s、最大 2/30s、最大 4/30s、最大 6/30s、最大10/30s、最大 16/30s
カラー/白黒切換 Off/On/Auto1(Normal)/Auto2(IR Light)/Auto3(SCC)
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション High/Low
プライバシーゾーン 有効/無効(ゾーン設定 最大8か所)
画面内文字表示 On/Off 最大20文字(アルファベット、カタカナ、数字、記号)
動作検知(VMD) 有効/無効、4エリア設定可能
レンズ部
ズーム比 3.6倍 バリフォーカル 2倍 EX光学ズーム VGA解像度使用時 ※16:9モード時
デジタルズーム ×1、×2、×4の3段階から選択可能
焦点距離(f) 2.8 mm~10 mm
最大口径比(F) 1 : 1.6 (WIDE) ~ 1 : 4.0 (TELE)
フォーカス範囲/絞り範囲 0.3 m ~ ∞/F1.6 ~ F176
画角 [16:9モード時]水平: 27.9° (TELE) ~100.5° (WIDE) 垂直: 15.7° (TELE) ~ 54.8° (WIDE)
[4:3モード時]水平: 27.9° (TELE) ~100° (WIDE) 垂直: 21° (TELE) ~ 73.9° (WIDE)
調整角度 水平(PAN)角: ±180° 垂直(TILT)角: ±85°、 傾き角: -225° (左)~ +120° (右)
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 ●1.3Mピクセル[16:9] (30 fps モード)/1.3Mピクセル[16:9] (60 fps モード)、H.264/JPEG(MJPEG)
1280×720、640×360、320×180、160×90
●1.3Mピクセル[4:3] (30 fps モード)、H.264/JPEG(MJPEG)
1280×960、800×600、VGA、400×300、QVGA、160×120
画像圧縮方式 H.264※2
画質選択:動き優先/標準/画質優先
配信方式:ユニキャスト/マルチキャスト
ビットレート:(固定ビットレート/ベストエフォート配信/アドバンスド可変ビットレート)
64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/1536 kbps/2048 kbps/3072 kbps/4096 kbps/6144 kbps/8192 kbps/10240 kbps/12288 kbps/14336 kbps/16384 kbps/20480 kbps/24576 kbps
※H.264ビットレートは、「解像度」によって設定可能な範囲が異なります。
(フレームレート指定)
1 fps/3 fps/5 fps/7.5 fps/10 fps/12 fps/15 fps/20 fps/30 fps/60 fps
※「フレームレート」は、「1クライアントあたりのビットレート」に制限されます。
「※」付きの値を設定した場合は、設定した値よりもフレームレートが低下することがあります。
JPEG(MJPEG)
画質選択: 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
画像更新速度 0.1 fps~60 fps(JPEGとH.264同時動作時のJPEGフレームレートは制限あり)
クロッピング機能 Off/JPEG(1)/JPEG(2)/JPEG(3)/H.264(1)/H.264(2)/H.264(3)/H.264(4)/H.264(all) アラーム連動クロッピング On/Off
音声圧縮方式 G.726(ADPCM)32 kbps/16 kbps、 G.711 64 kbps、AAC-LC※3
AAC-LC(高画質)※4 64 kbps/96 kbps/128 kbps(ファームウェア Ver. 1.80 以降)
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/8192 kbps
対応プロトコル IPv6 : TCP/IP、UDP/IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTP、MLD、ICMP、ARP
IPv4 : TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP
最大接続数 14(カメラへ同時接続できるセッション数) ※条件による
FTP クライアント アラーム画像送信、FTP 定期送信(FTP定期送信失敗時、SDメモリーカードにバックアップ可能)
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
推奨SDXC/SDHC/SDメモリーカード(別売り)※5 パナソニック株式会社製(SDスピードクラス4以上)( miniSDカード、microSDカードは除く)
SDXCメモリーカード: 64 GB SDHCメモリーカード: 4 GB、8 GB、16 GB、32 GB SDメモリーカード: 2 GB
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank JPEG画像表示、AUX制御(アクセスレベルによる)
携帯端末対応 iPad、iPhone、iPod touch(iOS 4.2.1以降)、Android™端末
最新情報はこちら

※1 SD録画など、撮影以外の機能が動作していない状態。
※2 独立に4ストリーム分の配信設定が可能です。
※3 SDメモリーカードへの録音は、AAC-LC(Advanced Audio Coding - LowComplexity)のみ使用します。
※4 AAC-LC(高音質)はサンプリング周波数が48kHzです。SDメモリーカード、音検知機能は同時使用できません。HTTPSでは使用できません。アクセスできる最大ユーザー数が5人になります。
※5 SDメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、耐久性・信頼性に優れた業務用のSD メモリーカードをご使用ください。詳細については、メーカーサポートウェブサイトを参照してください。

対応OS Microsoft® Windows® 8.1 日本語版
Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7 日本語版
Microsoft® Windows Vista® 日本語版
対応ブラウザ

Windows® Internet Explorer® 11 32ビット 日本語版
Windows® Internet Explorer® 10 32ビット 日本語版
Windows® Internet Explorer® 9 32ビット 日本語版
Windows® Internet Explorer® 8 32ビット 日本語版
Windows® Internet Explorer® 7 32ビット 日本語版

●Microsoft、Windows、Windows Vista、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

i-PRO SmartHD スーパーダイナミック方式ドーム型HDネットワークカメラ WV-SFN311 オプション品のご案内

WV-PS16 メーカー純正ACアダプター 型番:WV-PS16
本体希望小売価格:¥8,000(税抜) 価格:¥5,600(税込)
カートに入れる(購入数はカート内で設定してください)
PoE給電を使用せずに使用する場合には別途DC12V供給が必要になります。
メーカー純正のDC12V-ACアダプターをお買い求め下さい。
WV-Q105 天井直付金具 型番:WV-Q105A
本体希望小売価格:¥15,000(税抜) 価格:¥10,500(税込)
カートに入れる(購入数はカート内で設定してください)

天井直付け金具です。天井強度が弱い時に使用します。

WV-Q174B カメラ天井埋込金具 型番:WV-Q174B
本体希望小売価格:¥9,800(税抜) 価格:¥6,800(税込)
カートに入れる(購入数はカート内で設定してください)

カメラを天井埋込設置する場合に使用します。

WV-CF5SA スモークドームカバー 型番:WV-CF5SA
本体希望小売価格:¥4,000(税抜) 価格:¥2,800(税込)
カートに入れる(購入数はカート内で設定してください)

分光透過率約30%。レンズ向きを目立たせたくない場合にご使用下さい。
※低照度の場所では使用しないでください。

NVR(ネットワークビデオレコーダー) ネットワークビデオレコーダー(NVR)

NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
