i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588A の製品詳細

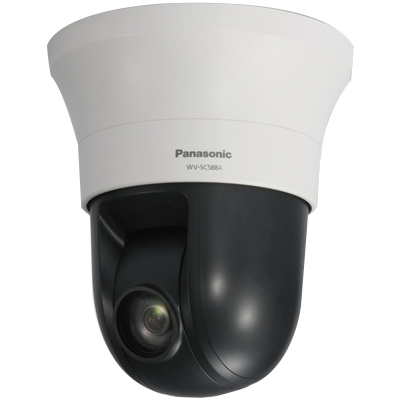

i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588A

i-PRO SmartHD 屋内プリセットコンビネーション
フルHDネットワークカメラ

高倍率ズーム&高精度プリセット機能で広範囲を撮影

型番:WV-SC588A

希望小売価格:¥540,000(税抜)
価格:¥379,000(税込)
カートに入れる
(購入数はカート内で設定して下さい)

屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588A 主な機能と特徴

ネットワーク環境で高画質な高効率運用ができるトリプルエンコーディング

WV-SC588AはH.264 : 2本のストリームとJPEG(MJPEG)を同時に出力できます。

※H.264 ストリーム1 : 1920×1080 最大30 fps、H.264 ストリーム2 : 640×360 最大30 fps

光学30倍ズームレンズ&高精度プリセット機能を搭載

WV-SC588Aは光学30倍ズームレンズと高精度プリセット機能を搭載することで、1台で広いエリアをモニタリングすることが可能です。また、640×360モードでEX光学ズーム90倍まで可能です。

ほこりの侵入を軽減する防塵構造によりドームカバーレスを実現

WV-SC588Aは新開発パン・チルトモーター部の防塵構造によりドームカバーレス化を実現。
ほこりがパン・チルト機構へ侵入することを軽減します。また、ドームカバーレス化の実現により高画質な映像撮影を可能とします。
※ ご使用の環境によっては性能の劣化が早くなる場合があります。


SDXC / SDHC / SDメモリーカードスロットを搭載

WV-SC588Aはアラーム発生時やスケジュール設定、ウェブブラウザー画面からの手動操作で、SDメモリーカードにH.264動画またはJPEG画像を保存できます。(ダウンロード可能)また、ネットワーク障害時にJPEG画像を保存することもできます。

上方視野角を広げた広角監視を実現(垂直回転範囲 : -25°~ 205°/レンズ中心)

WV-SC588Aは水平回転360°のエンドレス旋回(最大旋回速度300°/秒)、垂直回転-25°~205°(水平~真下~水平)のパン・チルト機構を搭載しています。
新機構パン・チルト構造と筐体設計により、従来機種※に比べ上方視野角の拡大を実現。1台で広い範囲の監視を可能とします。

※ 従来機種: WV-SC386 [旧品番 : DG-SC386]

パン・チルト・ズーム連動のスムーズな自動追尾機能※を搭載

WV-SC588Aはオートパン機能やパトロール機能の他、パン・チルト・ズームを連動させた自動追尾機能を実現。予め設定した監視エリア内に動きを検知すると、その被写体を自動的に追尾して撮影できます。

※ 自動追尾撮影の精度は、設置場所の環境により異なります。事前の確認が必要です。



寸法図

WV-SC588A 寸法図

i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ「WV-SC588A」仕様書 屋内プリセットコンビネーションフルHDネットワークカメラ「WV-SC588A」仕様書(約890KB)
i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ「WV-SC588A」パンフレット 屋内プリセットコンビネーションフルHDネットワークカメラ「WV-SC588A」パンフレット(約640KB)

i-PRO SmartHD 屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588A 製品仕様

基本
電源※1 DC12 V、PoE(IEEE802.3af準拠)
消費電力※1 DC12 V : 1.0 A / 12 W、PoE DC 48 V : 250 mA / 約12 W(クラス0機器)
使用環境 使用温度範囲 : -10 ℃ ~ +55 ℃
使用湿度範囲 : 10% ~ 90%(結露しないこと)
保存環境 保存温度範囲 : -20 ℃ ~ +65 ℃
保存温度範囲 : 10% ~ 95%(結露しないこと)
モニター出力
(調整用)
VBS : 1.0 V[p-p] / 75 Ω、コンポジット信号、
φ3.5 mmモノラルミニジャック
NTSCもしくはPAL出力可能(ソフトウェアから変更)
外部I / O端子 アラーム入力1 / カラー白黒切換入力、
アラーム入力2 / アラーム出力、アラーム入力3 / AUX出力 各1端子
マイク / ライン入力

φ3.5 mmモノラルミニジャック 入力インピーダンス : 約2kΩ 不平衡

  マイク入力時 使用可能マイク : プラグインパワー方式 供給電圧 : 2.5 V±0.5 V
推奨マイク入力感度 : -48 dB±3 dB(0 dB=1 V / Pa、1 kHz)
  ライン入力時 入力レベル : 約-10 dBV
オーディオ出力 φ3.5mmステレオミニジャック(モノラル出力)
出力インピーダンス : 約600 Ω 不平衡
出力レベル : -20 dBV
寸法 (最大径)φ185mm[飾りカバーを含む] (高さ)211mm
質量 本体 : 約1.5kg 付属品(カメラ取付金具、飾りカバー) : 約240g
仕上げ カメラ部: ABS樹脂 黒 飾りカバー: ABS樹脂 セイルホワイト
カメラ部
撮像素子 約1 / 3型 MOSセンサー
有効画素数 約240万画素
走査面積 5.35 mm(H)×3.34 mm(V)
走査方式 プログレッシブ
最低照度
(※換算値)
カラー 0.15 lx(F1.6、オートスローシャッター : Off(1/30 s)、AGC : High)
0.009 lx(F1.6、オートスローシャッター : 最大16/30 s、AGC : High)※
白黒 0.018 lx(F1.6、オートスローシャッター : Off(1/30 s)、AGC : High)
0.001 lx(F1.6、オートスローシャッター : 最大16/30 s、AGC : High)※
スーパーダイナミック On / Off
ダイナミックレンジ 52dB typ.(スーパーダイナミック : On時)
顔連動制御 On / Off
ゲイン(AGC) On(High) / On(Mid) / On(Low) / Off
暗部補正 On / Off
逆光補正(BLC) On / Off(スーパーダイナミックOff時のみ)
霧補正 On / Off(スーパーダイナミックおよび暗部補正がOff時のみ)
光量制御 屋外撮影 / フリッカレス( 50 Hz) / フリッカレス(60 Hz) / 固定シャッター
シャッター速度 Off(1/30)、3/100、3/120、2/100、2/120、1/100、
1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
オートスローシャッター Off(1/30 s)、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s
カラー / 白黒切換 Off / On / Auto1(Normal) / Auto2(IR Light) / Auto3(SCC)
ホワイトバランス ATW1 / ATW2 / AWC
デジタルノイズリダクション High / Low
画揺れ補正 On / Off
プライバシーゾーン 塗潰し / モザイク / Off(ゾーン設定 最大32か所)
VIQS On / Off(最大8か所)
画面内文字表示 On / Off 最大20文字(アルファベット、カタカナ、数字、記号)
動作検知(VMD) On / Off、4エリア設定可能
イメージホールド On / Off
レンズ部
ズーム比 30倍 / 90倍 EX光学ズーム(画像解像度 640×360時)
デジタルズーム 12倍(最大1080倍、EX光学ズーム、画像解像度640×360時)
焦点距離(f) 4.3mm ~ 129.0mm
最大口径比(F) 1 : 1.6(WIDE) ~ 4.7(TELE)
フォーカス範囲 2.0 m ~ ∞
絞り範囲 F1.6(WIDE) ~ Close
画角 [16 : 9 モード]
水平 : 2.3° (TELE) ~ 64° (WIDE)、
垂直 : 1.3° (TELE) ~ 38° (WIDE)
[4 :3 モード]
水平: 1.7°(TELE) ~ 46°(WIDE)、
垂直: 1.3°(TELE) ~ 38°(WIDE)
回転台部
水平回転範囲 360°エンドレス旋回
水平回転速度 マニュアル : 約0.065°/s ~ 120°/s、プリセット : 最大約300°/s
垂直回転範囲 動作範囲 : -25°~ 205°(水平~真下~水平)
チルト範囲指定 : 10°/ 5°/ 3°/ 0°/ -3°/ -5°/ -10°/ -15°/ -20°/ -25°で指定可能
垂直回転速度 マニュアル:約0.065°/s~120°/s、プリセット:最大約300°/s
プリセットポジション数 256か所
オートモード 自動追尾 / オートパン / プリセットシーケンス / 360°マップショット / パトロール
セルフリターン時間 10秒 / 20秒 / 30秒 / 1分 / 2分 / 3分 / 5分 / 10分 / 20分 / 30分 / 60分
マップショット 360°マップショット / プリセットマップショット
ネットワーク部
ネットワーク 10BASE-T / 100BASE-TX、RJ45コネクター
画像解像度
H.264
JPEG(MJPEG)
●撮像モード : 2メガピクセル[16 : 9]
1920×1080 / 640×360 / 320×180 最大30 fps
●撮像モード : 1.3メガピクセル[16 : 9]
1280×720 / 640×360 / 320×180 最大30 fps
●撮像モード : 1.3メガピクセル[4 : 3]
1280×960 / VGA / QVGA 最大30 fps
画像圧縮方式 H.264※2 画質選択:
動き優先 / 標準 / 画質優先
配信方式:
ユニキャスト / マルチキャスト
ビットレート:
(固定ビットレート / 可変ビットレート / ベストエフォート配信 / アドバンスド可変ビットレート)
64 kbps / 128 kbps / 256 kbps / 384 kbps / 512 kbps / 768 kbps / 1024 kbps / 1536 kbps / 2048 kbps /
3072 kbps / 4096 kbps / 6144 kbps / 8192 kbps / 10240 kbps / 12288 kbps / 14336 kbps
(フレームレート指定)
1 fps / 3 fps / 5 fps / 7.5 fps / 10 fps / 12 fps / 15 fps / 20 fps / 30 fps
JPEG
(MJPEG)
画質選択:
0最高画質 / 1高画質 / 2 / 3 / 4 / 5標準 / 6 / 7 / 8 / 9低画質(0~9の10段階)
配信方式:
PULL / PUSH
画像更新速度:
0.1 fps ~ 30 fps(JPEGとH.264同時動作時のJPEGフレームレートは制限あり)
音声圧縮方式 G.726(ADPCM)32 kbps / 16 kbps、G.711 64 kbps、AAC-LC※3
配信量制御 制限なし / 64 kbps / 128 kbps / 256 kbps / 384 kbps / 512 kbps / 768 kbps / 1024 kbps / 2048 kbps /
4096 kbps / 8192 kbps
対応プロトコル
IPv6:
TCP / IP、UDP / IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTSP、RTP、
RTP / RTCP、MLD、ICMP、ARP
IPv4:
TCP / IP、UDP / IP、HTTP、HTTPS、RTSP、RTP、RTP / RTCP、FTP、SMTP、DHCP、DNS、DDNS、
NTP、SNMP、UPnP、IGMP、ICMP、ARP
最大接続数 14(カメラへ同時接続できるセッション数) ※条件による
FTPクライアント アラーム画像送信、FTP定期送信(FTP定期送信失敗時、SDXC / SDHC / SDメモリーカードにバックアップ可能)
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
推奨SDXC / SDHC / SD
メモリーカード
(別売り)※4
パナソニック株式会社製(業務用SDメモリーカード)
SDXCメモリーカード: 64GB、128GB
SDHCメモリーカード: 4GB、8GB、16GB、32GB
SDメモリーカード: 2GB( miniSDカード、microSDカードは除く)
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank JPEG画像表示、パン・チルト・ズーム・フォーカス制御、AUX制御(アクセスレベルによる)
携帯端末対応 iPad、iPhone、iPod touch(iOS4.2.1以降)、AndroidTM端末
最新情報はこちら

※1 本機の電源に関する情報については、サポートウェブサイトを参照してください。
※2 独立に2ストリーム分の配信設定が可能です。
※3 SDメモリーカードへの録音は、AAC-LC(Advanced Audio Coding - Low Complexity) のみ使用します。
※4 最新の動作確認済みSD / SDHC / SDXCメモリーカード情報などは、サポートウェブサイトを参照してください。

対応OS Microsoft® Windows® 8.1 日本語版
Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7 日本語版
Microsoft® Windows Vista® 日本語版
対応ブラウザー Windows® Internet Explorer® 11 32ビット 日本語版
Windows® Internet Explorer® 10 32ビット 日本語版
Windows® Internet Explorer® 9 32ビット 日本語版
Windows® Internet Explorer® 8 32ビット 日本語版
Windows® Internet Explorer® 7 32ビット 日本語版

最新情報はこちら

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

屋内プリセットコンビネーションフルHDネットワークカメラ WV-SC588A オプション品のご案内

WV-PS16 メーカー純正ACアダプター 型番:WV-PS16
本体希望小売価格:¥8,000(税抜) 価格:¥5,600(税込)
カートに入れる(購入数はカート内で設定してください)
PoE給電を使用せずに使用する場合には別途DC12V供給が必要になります。
メーカー純正のDC12V-ACアダプターをお買い求め下さい。
WV-Q105 天井直付金具 型番:WV-Q105A
本体希望小売価格:¥15,000(税抜) 価格:¥10,500(税込)
カートに入れる(購入数はカート内で設定してください)

天井直付け金具です。天井強度が弱い時に使用します。

WV-Q126 カメラ天井埋込金具 型番:WV-Q126A
本体希望小売価格:¥24,000(税抜) 価格:¥16,800(税込)
カートに入れる(購入数はカート内で設定してください)

カメラを天井埋込設置する場合に使用します。

WV-Q118A カメラ壁面取付金具 型番:WV-Q119
本体希望小売価格:¥26,600(税抜) 価格:¥18,600(税込)
カートに入れる(購入数はカート内で設定してください)

カメラを壁面取付する場合に使用します。

WV-CS5S スモークドームカバー 型番:WV-CS5S
本体希望小売価格:¥15,600(税抜) 価格:¥10,900(税込)
カートに入れる(購入数はカート内で設定してください)

レンズ向きを目立たせたくない場合にご使用下さい。
※低照度の場所では使用しないでください。カバーをご使用の場合は、カバーに遮られて垂直画角に狭まり(ケラレ) が生じます。

WV-CS5C クリアドームカバー 型番:WV-CS5C
本体希望小売価格:¥15,600(税抜) 価格:¥10,900(税込)
カートに入れる(購入数はカート内で設定してください)

※カバーをご使用の場合は、カバーに遮られて垂直画角に狭まり(ケラレ) が生じます。

NVR(ネットワークビデオレコーダー) ネットワークビデオレコーダー(NVR)

NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
