i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ WV-SC387 の製品詳細

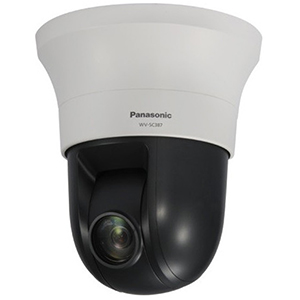

i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ WV-SC387

i-PRO SmartHD 屋内プリセットコンビネーション
HDネットワークカメラ

高倍率ズーム&高精度プリセット機能で広範囲を撮影

型番:WV-SC387

希望小売価格:¥490,000(税抜)
価格:¥343,900(税込)
カートに入れる
(購入数はカート内で設定して下さい)

i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ WV-SC387 主な機能と特徴

ネットワーク環境で1280×720/30fpsの高画質を高効率運用ができるトリプルエンコーディング

WV-SC387はパナソニック独自のプラットフォームUniPhier®システムLSIを搭載。H.264ハイプロファイル方式の高圧縮技術により、ネットワーク環境で高効率運用ができるトリプルエンコーディングを実現します。

(H.264:1280×720/30fps、640×360/30fpsの2ストリームとJPEG(MJPEG)を同時に出力可能)

2エリアVIQS(指定エリア画質可変)機能を搭載

WV-SC387は全体のデータ量は変えずに、指定した領域だけを最大2カ所まで高解像度で配信することができる2エリアVIQS※機能を搭載。指定した領域は高解像度で、指定外の領域は低解像度画質となり、注視したい箇所の見やすさ向上はもちろん、全体の配信データ量の抑制を実現します。
(H.264画像のみ適用可能、高解像度の領域が全画面 低解像度エリア比40%以下の指定)。

※ VIQS:Variable Image Quality on Specified area

ほこりの侵入を軽減する防塵構造によりドームカバーレスを実現

WV-SC387は新開発パン・チルトモーター部の防塵構造によりドームカバーレス化を実現。ほこりがパン・チルト機構へ侵入することを軽減します。また、ドームカバーレス化の実現によりHDの高画質な映像撮影を可能とします。

※ご使用の環境によっては性能の劣化が早くなる場合があります。

上方視野角を広げた広角監視を実現(垂直回転範囲:-25°~205°/レンズ中心)

WV-SC387は水平回転360°のエンドレス旋回(最大旋回速度300°/秒)、垂直回転-25°~205°(水平~真下~水平)のパン・チルト機構を搭載しています。WV-SC387は、新機構パン・チルト構造と筐体設計により、従来機種※に比べ上方視野角の拡大を実現。1台で広い範囲の監視を可能とします。

※ 従来機種:WV-SC386[旧品番 : DG-SC386]

パン・チルト・ズーム連動のスムーズな自動追尾機能を搭載

WV-SC387はオートパン機能やパトロール機能の他、パン・チルト・ズームを連動させた自動追尾機能を実現。予め設定した監視エリア内に動きを検知すると、その被写体を自動的に追尾して撮影できます。
※ 自動追尾撮影の精度は、設置場所の環境により異なります。事前の確認が必要です。

WV-SC387 寸法図

WV-SC387 寸法図

i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ「WV-SC387」仕様書 i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ「WV-SC387」仕様書

i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ「WV-SC387」パンフレット i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ「WV-SC387」パンフレット(約637KB)

i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ WV-SC387 製品仕様

基本
電源 DC12V、PoE(IEEE802.3af準拠)
消費電力※1 DC12V:1.0A/12W、PoE DC48V:250mA/約12W(クラス0機器)
使用温度/湿度範囲 -10℃~+55℃/90%以下(結露しないこと)
保存温度/湿度範囲 -20℃~+65℃/95%以下(結露しないこと)
モニター出力(調整用) VBS:1.0V[p-p]/75Ωコンポジット信号、φ3.5mmミニジャック(モノラル)
外部I/O端子 アラーム入力1/白黒切換入力、アラーム入力2/アラーム出力、
アラーム入力3/AUX出力 各1端子
(各端子のアラーム入力は、白黒切換入力、アラーム出力、またはAUX出力と切り換えて使用することが可能)
マイク/ライン入力

φ3.5mmモノラルミニジャック 入力インピーダンス:約2kΩ 不平衡

  マイク入力時 使用可能マイク:プラグインパワー方式  供給電圧:2.5V±0.5V
マイク入力感度:-48dB±3dB(0dB=1V/Pa、1kHz)
  ライン入力時 入力レベル:約-10dBV
オーディオ出力 φ3.5mmステレオミニジャック(モノラル出力) 出力インピーダンス:約600Ω 不平衡
アンプ内蔵の外部スピーカーを使用 出力レベル:-20dBV
寸法 φ185mm (高さ)211mm(飾りカバーを含む)
質量 本体:約1.5kg 付属品(カメラ取付金具、飾りカバー):約240g
仕上げ カメラ部:ABS樹脂(塗装色:黒) 飾りカバー:ABS樹脂(樹脂色:セイルホワイト)
カメラ部
撮像素子 約1/3型 MOSセンサー
有効画素数 約240万画素
走査面積 5.38mm(H)×3.02mm(V)
走査方式 プログレッシブ
最低照度
(※換算値)
カラー 0.3lx(F1.6、オートスローシャッター:Off(1/30s)、AGC:High)
0.019lx(F1.6、オートスローシャッター:最大16/30s、AGC:High)
白黒 0.04lx(F1.6、オートスローシャッター:Off(1/30s)、AGC:High)
0.003lx(F1.6、オートスローシャッター:最大16/30s、AGC:High)
スーパーダイナミック On/Off
ダイナミックレンジ 52dB typ.(スーパーダイナミック:On時)
顔連動制御 On/Off(スーパーダイナミック:On時のみ)
ゲイン(AGC) On(High)/On(Mid)/On(Low)/Off
暗部補正 On/Off
逆光補正(BLC) On/Off
霧補正 On/Off
光量制御 屋外撮影/フリッカレス(50Hz)/フリッカレス(60Hz)/固定シャッター
シャッター速度 OFF(1/30)、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、
1/1000、1/2000、1/4000、1/10000
オートスローシャッタ Off(1/30s)、最大2/30s、最大4/30s、最大6/30s、最大10/30s、最大16/30s
カラー/白黒切換 On/Off/Auto1/Auto2/Auto3
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション High/Low
画揺れ補正 On/Off
プライバシーゾーン 塗潰し/モザイク/Off(ゾーン設定 最大32か所)
画面内文字表示 On/Off 最大20文字(アルファベット、カタカナ、数字、記号) 文字サイズ 大/中/小
動作検知(VMD) On/Off、4エリア設定可能
イメージホールド On/Off
レンズ部
ズーム比 30倍/45倍 HD EX光学ズーム(画像解像度1280×720時)
デジタルズーム 12倍(最大1080倍、EX光学ズーム、2メガピクセルモード 画像解像度640×360時)
焦点距離(f) 4.3mm~129.0mm
最大口径比(F) 1:1.6(WIDE)~4.7(TELE)
フォーカス範囲 2.0m~∞
絞り範囲 F1.6(WIDE)~Close
画角 [16:9モード]水平:2.34°(TELE)~65.1°(WIDE)、垂直:1.36°(TELE)~38.4°(WIDE)
[4:3モード]水平:1.6°(TELE)~45.2°(WIDE)、垂直:1.2°(TELE)~34.3°(WIDE)
回転台部
水平回転範囲 360°エンドレス旋回
水平回転速度 マニュアル:約0.065゜/s~120゜/s、プリセット:最大約300゜/s
垂直回転範囲 動作範囲:-25゜~205゜(水平~真下~水平)
チルト範囲指定:10°/5°/3°/0°/-3°/-5°/-10°/-15°/-20°/-25°で指定可能
垂直回転速度 マニュアル:約0.065゜/s~120゜/sプリセット:最大約300゜/s
プリセットポジション数 256か所
オートモード 自動追尾/オートパン/プリセットシーケンス/360°マップショット/パトロール
セルフリターン時間 10秒/20秒/30秒/1分/2分/3分/5分/10分/20分/30分/60分
マップショット 360°マップショット/プリセットマップショット
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 ●アスペクト比が16:9に設定されている場合
 H.264/JPEG(MJPEG)1280×720/640×360/320×180 最大30fps
●アスペクト比が4:3に設定されている場合
 H.264/JPEG(MJPEG)1280×960/800×600/VGA/QVGA 最大30fps
画像圧縮方式 H.264※2 画質選択:動き優先/標準/画質優先
配信方式:ユニキャスト/マルチキャスト
ビットレート:
(固定ビットレート/ベストエフォート配信)
64kbps/128kbps/256kbps/384kbps/512kbps/768kbps/1024kbps/1536kbps/2048kbps/3072kbps/4096kbps/6144kbps/8192kbps
(フレームレート指定)
1fps/3fps/5fps/7.5fps/10fps/12fps/15fps/20fps/30fps
JPEG
(MJPEG)
画質選択:0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
配信方式:PULL/PUSH
画像更新速度:0.1fps~30fps(JPEGとH.264同時動作時のJPEGフレームレートは制限あり)
音声圧縮方式 G.726(ADPCM)32kbps/16kbps、G.711 64kbps、AAC※3
配信量制御 制限なし/64kbps/128kbps/256kbps/384kbps/512kbps/768kbps/1024kbps/2048kbps/4096kbps/8192kbps
対応プロトコル
IPv6:
TCP/IP、UDP/IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTSP、RTP、RTP/RTCP、MLD、ICMP、ARP
IPv4:
TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP
最大接続数 14(カメラへ同時接続できるセッション数)条件による
FTP クライアント アラーム画像送信、FTP定期送信(FTP定期送信失敗時、SDメモリーカードにバックアップ可能)
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
推奨SDXC/SDHC/SDメモリーカード(別売り)※4 パナソニック株式会社製(SDスピードクラス4以上)(miniSDカード、microSDカードは除く)
SDXCメモリーカード:64GB SDHCメモリーカード:4GB、8GB、16GB、32GB SDメモリーカード:2GB
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank JPEG画像表示、パン・チルト・ズーム・フォーカス制御、AUX制御(アクセスレベルによる)
携帯端末対応 iPad、iPhone、iPodtouch(iOS4.2.1以降)、AndroidTM端末
最新情報はこちら

※1 本機の電源に関する情報については、サポートウェブサイトを参照してください。
※2 独立に2ストリーム分の配信設定が可能です。
※3 AAC(Advanced Audio Coding)はSDメモリーカードへの録音時にのみ使用します。
※4 SDメモリーカードへの録画を、自動上書きなどにより繰り返して行う場合は、耐久性・信頼性に優れた業務用のSDメモリーカードをご使用ください。詳細については、サポートウェブサイトを参照してください。

対応OS Microsoft® Windows® 8.1 日本語版
Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7 日本語版
Microsoft® Windows Vista® 日本語版
対応ブラウザ

Windows® Internet Explorer® 11 32ビット 日本語版
Windows® Internet Explorer® 10 32ビット 日本語版
Windows® Internet Explorer® 9 32ビット 日本語版
Windows® Internet Explorer® 8 32ビット 日本語版
Windows® Internet Explorer® 7 32ビット 日本語版

●Microsoft、Windows、Windows Vista、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。

i-PRO SmartHD 屋内プリセットコンビネーションHDネットワークカメラ WV-SC387 オプション品のご案内

WV-PS16 メーカー純正ACアダプター 型番:WV-PS16
本体希望小売価格:¥8,000(税抜) 価格:¥5,600(税込)
カートに入れる(購入数はカート内で設定してください)
PoE給電を使用せずに使用する場合には別途DC12V供給が必要になります。
メーカー純正のDC12V-ACアダプターをお買い求め下さい。
WV-Q105 天井直付金具 型番:WV-Q105A
本体希望小売価格:¥15,000(税抜) 価格:¥10,500(税込)
カートに入れる(購入数はカート内で設定してください)

天井直付け金具です。天井強度が弱い時に使用します。

WV-Q126 カメラ天井埋込金具 型番:WV-Q126A
本体希望小売価格:¥24,000(税抜) 価格:¥16,800(税込)
カートに入れる(購入数はカート内で設定してください)

カメラを天井埋込設置する場合に使用します。

WV-Q118A カメラ壁面取付金具 型番:WV-Q119
本体希望小売価格:¥26,600(税抜) 価格:¥18,600(税込)
カートに入れる(購入数はカート内で設定してください)

カメラを壁面取付する場合に使用します。

WV-CS5S スモークドームカバー 型番:WV-CS5S
本体希望小売価格:¥15,600(税抜) 価格:¥10,900(税込)
カートに入れる(購入数はカート内で設定してください)

レンズ向きを目立たせたくない場合にご使用下さい。
※低照度の場所では使用しないでください。カバーをご使用の場合は、カバーに遮られて垂直画角に狭まり(ケラレ) が生じます。

WV-CS5C クリアドームカバー 型番:WV-CS5C
本体希望小売価格:¥15,600(税抜) 価格:¥10,900(税込)
カートに入れる(購入数はカート内で設定してください)

※カバーをご使用の場合は、カバーに遮られて垂直画角に狭まり(ケラレ) が生じます。

NVR(ネットワークビデオレコーダー) ネットワークビデオレコーダー(NVR)

NVRを使用することで複数拠点のネットワークカメラ映像を一括で録画することができます。また、録画した映像データの再生、バックアップを遠隔地から行なうことができるので、複数拠点にネットワークカメラを設置し、一括管理したい場合にお奨めです。機器の対応・非対応がありますのでNVRの導入についてお気軽にご相談下さい。
