i-PRO EXTREME マルチセンサーネットワークカメラ(2MP×4眼) WV-S8530N

i-PRO EXTREME
マルチセンサーネットワークカメラ(2MP×4眼)

H.265/2M×4眼//iA機能搭載モデル!

型番:WV-S8530N

希望小売価格:オープン価格
価格:¥359,000(税込)
カートに入れる
(購入数はカート内で設定して下さい)

i-PRO EXTREME マルチセンサーネットワークカメラ(2MP×4眼) WV-S8530N 主な機能と特徴

WV-S8530Nはi-PRO EXTREME 屋外設置対応マルチセンサーネットワークカメラです。約240万画素の1/3型MOSセンサーを内蔵したカメラユニットを4つ搭載し、それぞれのカメラユニットは独立して方向調整ができますので死角が少ない状態で撮影することができます。全方位カメラと異なり、魚眼映像や映像処理による分割表示でモニタリングするのではなく、それぞれのカメラが独立している為、自然な映像で死角を最小化させることができます。
また、i-PRO EXTREMEの新技術であるH.265コーデック、スマートコーディング技術とインテリジェントオート(iA)機能を搭載することで低ビットレート高画質ストリームの実現と識別性を向上したモデルになります。
本体は屋外設置に対応し、ICR機能を搭載することで低照度の撮影にも対応します。赤外線は搭載しておりませんので暗闇での暗視撮影はできませんが、最低被写体照度はカラー撮影時0.09Lux、白黒撮影時0.04Luxと十分な感度を有しており、周囲に街頭などがある環境下であれば低照度下でも良好な撮影が可能です。
電源はPoE給電に対応します。PoE給電HUBなどは別売となりますので別途お買い求め下さい。オプション品の選定など、ご不明な点がございましたらお気軽にお問い合わせ下さい。

独立して方向調整が可能なカメラユニットを4つ搭載

WV-S8530Nは2メガピクセルセンサーを使用した、独立して方向調整が可能なカメラユニットを4つ搭載し、360°/270°/180°などを死角が少ない状態で撮影できます。
また、カメラユニットのうちの1つ(カメラユニット4)は、垂直方向(TILT方向)に他のユニットに比べより大きく動かして真下を撮影することが可能です。

WV-S8530N 独立して方向調整が可能なカメラユニットを4つ搭載

※1 swingEye™とはカメラユニットの1つが真下まで向く機能。(メーカー特許出願中)

タブレットまたはスマートフォンでかんたん調整

WV-S8530Nは別売りのWi-Fi USBアダプターを利用して設置時にスマートフォンやタブレット端末でライブ映像を見ながら方向調整が可能なほか、画角・フォーカス調整(WV-S8530Nのみマニュアル)が可能です。1人で手元で確認しながら調整できます。

WV-S8530N タブレットまたはスマートフォンでかんたん調整

Wi-Fi USB アダプター推奨品、調整方法などについては、メーカーサポートウェブサイトをご覧ください。
●Wi-FiはWi-Fi Allianceの登録商標です。

カメラユニット4台を1つのカメラボディーに収め、死角の最小化を実現

WV-S8530Nは独立して方向調整が可能なカメラユニット4台を1つのカメラボディーに収めることで、死角の最小化を実現しました。下記のイメージで撮影することができます。

水平270°+真下監視 撮影配置の撮影イメージ

WV-S8530N 水平270°+真下監視 撮影配置の撮影イメージ

4台のカメラユニットのうち1台を垂直方向(TILT方向)に動かして真下を撮影することが可能です。

水平360° 撮影配置の撮影イメージ

WV-S8530N 水平360° 撮影配置の撮影イメージ

4台のカメラユニットで、360°全周囲を死角が少ない状態で撮影できます。

独自のスマートコーディング技術※を搭載したH.265エンジンを使用し、低ビットレート高画質ストリームを実現

WV-S8530Nは従来のH.264圧縮方式に加えてH.265圧縮方式に対応し、スマートコーディング技術と組み合わせて、カメラユニット4つ分の大きな情報量を効率的に圧縮することにより、通信・記録コストを大幅に削減しました。

※被写体の動きが無い領域の圧縮率を上げ、被写体の動きに応じてリフレッシュ間隔およびフレームレートを最適化することにより大幅に帯域削減する技術。

パナソニック独自のインテリジェントオート(iA)機能により視認が厳しい環境での識別性を向上

WV-S8530Nはスーパーダイナミック機能の向上とシャッタースピード最適化で、ブレずに車の色や型など特徴が把握できます。

WV-S8530N パナソニック独自のインテリジェントオート(iA)機能により視認が厳しい環境での識別性を向上

※インテリジェントオート(iA)機能のうち顔自動検知機能はありません。
※被写体までの距離や周囲の環境、カメラの設定等により、視認性は異なります。

ドームカバーにアドバンスド親水コート※を採用

WV-S8530Nは透明なカバー部分の表面に特殊なコーティングを採用し、水滴が付着しにくくしています。従来の親水コーティングと比較し、膜強度が向上したためハンドリング性やメンテナンス性が格段に向上しました。

※アドバンスド親水コートは水(雨水)のみに効果があり、その他の物質(例えば油など)やドームカバーへの傷に対して効果はありません。親水コートドームカバーの取扱い、お手入れなどの注意事項については取扱説明書をご覧ください。

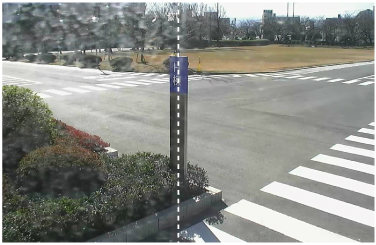

視認性向上

WV-S8530N 視認性向上

防汚性向上

WV-S8530N 防汚性向上

※親水コート処理(なし/あり)の撮影画像イメージです。

IP66※6適合の高い防じん性と防水性、耐衝撃性を実現。除湿素子も搭載

WV-S8530Nは筐体にアルミダイカスト、ドームカバー部にポリカーボネート樹脂を採用することにより、IK10※7(IEC 62262)の高い耐衝撃性を実現。
また、防塵・防水性能 JIS C 0920 保護等級 IP66※6に適合。
高い防水性を確保しており屋外設置が可能。本機にはカメラ内部を低湿度に保つための除湿素子を内蔵しています。

現場でのカメラ本体部の防水工事が不要です
(Ethernetケーブル以外のケーブルの接続部分は防水処理が必要です)。

※IP66:粉塵などに対して「耐塵形(6)」、水に対して「暴噴流(6)への保護」がなされていることを示します。
※IK10:国際電気標準会議(IEC)で規定されている、耐衝撃性に関する規格で衝撃のランクを示します。

暗号通信、改ざん検知機能を搭載することでセキュア性を向上

データやSDメモリーカード※8を持ち去られても漏洩をブロック(データの暗号化・改ざん検知)

カメラからの映像を暗号化・電子署名に対応。

覗き見をシャットアウト(通信の暗号化)※9

認証機関発行の証明書を使用したSSL通信を実現。

※8 SDXC/SDHC/SDメモリーカードをSDメモリーカードと表記しています。

※9 パナソニック製i-PRO EXTREME ネットワークディスクレコーダーとの組み合わせで使用する場合はセキュア拡張キットが必要です。セキュア拡張キットについて詳しくは、こちらをご覧ください

WV-S8530N対応ネットワークディスクレコーダー・ソフトウェアなど

2018年6月時点情報
WJ-NX400K、WJ-NX300、WJ-NX200、WV-ASM300、WV-ASM30、
Panasonic Security Viewer(レコーダー経由で閲覧可)

WV-S8530N 寸法図

WV-S8530N 寸法図

i-PRO EXTREME マルチセンサーネットワークカメラ(2MP×4眼)「WV-S8530N」仕様書 i-PRO EXTREME マルチセンサーネットワークカメラ(2MP×4眼)「WV-S8530N」仕様書

i-PRO EXTREME マルチセンサーネットワークカメラ(2MP×4眼)「WV-S8530N」パンフレット i-PRO EXTREME マルチセンサーネットワークカメラ(2MP×4眼)「WV-S8530N」パンフレット

i-PRO EXTREME マルチセンサーネットワークカメラ(2MP×4眼) WV-S8530N 製品仕様

基本
電源※1 PoE(IEEE802.3af 準拠)
消費電力※1 PoE DC 48 V : 210 mA/約10.1 W(クラス0機器)
使用環境※2 使用温度範囲 : -40 ℃ ~ +60 ℃(電源投入時 : -20 ℃ ~ +60 ℃)
使用湿度範囲 : 10 % ~ 100 %(結露しないこと)
保存環境 保存温度範囲 : -30 ℃ ~ +60 ℃
保存湿度範囲 : 10 % ~ 95 %(結露しないこと)
防水性能※3 防塵・防水性能 JIS C 0920 保護等級 IP66(IEC 60529)
耐衝撃性 IK10(IEC 62262)
寸法 ベース金具使用時
[最大径]φ230 mm [高さ]232 mm [ドーム径]80 mm
アタッチメント金具のみで設置時
[最大径]φ230 mm [高さ]196 mm [ドーム径]80 mm
質量 ベース金具使用時 : 約3.2 kg、アタッチメント金具のみで設置時 : 約2.7 kg
仕上げ 本体 : アルミダイカスト ライトグレー
外郭ねじ : ステンレス(耐食処理)
ドームカバー : ポリカーボネート樹脂(アドバンスド親水コート対応)クリア
その他 いたずら防止構造※4
カメラ部
撮像素子 約1/3型MOSセンサー
有効画素数 約240万画素
走査面積 5.28 mm(H)×2.97 mm(V)
走査方式 プログレッシブ
最低照度 カラー 0.09 lx(F2.2、最長露光時間 : OFF(1/30 s)、AGC : 11)
0.006 lx(F2.2、最長露光時間 : 最大16/30 s、AGC : 11)※換算値
白黒 0.04 lx(F2.2、最長露光時間 : OFF(1/30 s)、AGC : 11)
0.003 lx(F2.2、最長露光時間 : 最大16/30 s、AGC : 11)※換算値
インテリジェントオート(iA) On/Off ※顔自動検知機能はありません
スーパーダイナミック On/Off、0から31の範囲でレベル設定が可能
ダイナミックレンジ 108 dB typ. (スーパーダイナミック On、レベル31の時)
最大ゲイン(AGC) 0から11の範囲でレベル設定が可能
コントラスト自動調整 On/Off
暗部補正 0から255の範囲でレベル設定が可能
逆光 / 強光補正 逆光補正(BLC)/強光補正/Off、0から31の範囲でレベル設定が可能
(スーパーダイナミック、インテリジェントオートが Off 時のみ)
霧補正 On/Off、0から8の範囲でレベル設定が可能
(インテリジェントオート、コントラスト自動調整が Off 時のみ)
光量制御モード フリッカレス(50 Hz)/フリッカレス(60 Hz)/ELC
最長露光時間 最大1/10000s、最大1/4000s、最大1/2000s、最大1/1000s、最大1/500s、最大1/250s、最大1/120s、最大1/100s、最大2/120s、最大2/100s、最大3/120s、最大1/30s、最大2/30s、最大4/30s、最大6/30s、最大10/30s、最大16/30s
カラー/白黒切換 Off/On/Auto1(Normal)/Auto2(IR Light)/Auto3(SCC)
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション 0から255の範囲でレベル設定が可能
プライバシーゾーン 有効/無効(ゾーン設定 最大8か所)
画面内文字表示 On/Off 、最大20文字(アルファベット、全角、数字、記号)
動作検知(VMD) 有効/無効、4エリア設定可能
上下反転 On/Off
調整角度 カメラ1、2、3 :
水平(PAN)角 : 360 °
垂直(TILT)角 : +30 ° ~ +80 °
傾き(YAW)角 : ±50 °
カメラ4 :
水平(PAN)角 : 360 °
垂直(TILT)角 : -15 ° ~ +80 °
傾き(YAW)角 : ±50 °
※上記は各カメラユニットの調整可能範囲です。
レンズ部
ズーム比 1.8倍 光学(手動ズーム/手動フォーカス)
デジタルズーム x1、x2、x4の3段階から選択可能
焦点距離(f) 3.2 mm ~ 5.7 mm
最大口径比(F) 1 : 2.2(WIDE) ~ 1 : 3.1(TELE)
フォーカス範囲/絞り範囲 1.5 m ~ ∞
画角 [16 : 9モード]
水平 : 53 °(TELE) ~ 99 °(WIDE)、
垂直 : 30 °(TELE) ~ 54 °(WIDE)
[4 : 3モード]
水平 : 44 °(TELE) ~ 81 °(WIDE)、
垂直 : 33 °(TELE) ~ 60 °(WIDE)
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX/1000BASE-T※5、RJ45コネクター
画像解像度※6
H.265・H.264
JPEG(MJPEG)
[16 : 9モード]
1920×1080/1280×720/640×360/320×180
[4 : 3モード]
1600×1200/1280×960/640×480/320×240
画像圧縮方式 H.265・H.264 配信モード :
固定ビットレート/可変ビットレート/フレームレート指定/ベストエフォート配信
フレームレート :
1 fps/3 fps/5 fps※/7.5 fps※/10 fps※/12 fps※/15 fps※/20 fps※/30 fps※
※フレームレートは、「ビットレート」に制限されます。「※」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります。
1クライアントあたりのビットレート :
64 kbps/128 kbps※/256 kbps※/384 kbps※/512 kbps※/768 kbps※/1024 kbps※/1536 kbps※/2048 kbps※/3072 kbps※/4096 kbps※/6144 kbps※/8192 kbps※/10240 kbps※/12288 kbps※/14336 kbps※/16384 kbps※/20480 kbps※/24576 kbps※/-自由入力-
※ビットレートは、「解像度」によって設定可能な範囲が異なります。
画質 :
●固定ビットレート/フレームレート指定/ベストエフォート配信の場合:
動き優先/標準/画質優先
●可変ビットレートの場合 :
0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質
配信方式 : ユニキャスト/マルチキャスト
JPEG(MJPEG) 画質選択 :
0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
配信方式 :
PULL/PUSH
画像更新速度 :
0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30fps
(JPEGとH.265/H.264同時動作時のJPEGフレームレートは制限あり)
スマートコーディング GOP(Group of pictures)制御 :
On(Frame rate control)※/On(Advanced)※/On(Low)/On(Mid)/Off
※On(Frame rate control)、On(Advanced)は、H.265のみ対応
オートVIQS : On/Off
配信量制御 制限なし/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/6144 kbps/8192 kbps/10240 kbps/12288kbps/15360 kbps/20480 kbps/25600 kbps/30720 kbps/35840 kbps/40960 kbps/51200 kbps/61440 kbps/81920 kbps/102400 kbps/153600 kbps
対応プロトコル IPv6 :
TCP/IP、UDP/IP、HTTP、HTTPS、FTP(サーバー)、SMTP、DNS、NTP、SNMP、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ
IPv4 :
TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP(サーバー)、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ
セキュリティ ユーザー認証/ホスト認証/HTTPS※/動画ファイルの改ざん検出※
※証明書がプリインストールされています。
最大接続数 24(カメラへ同時接続できるセッション数)※条件による
動作確認済み
SDXC/SDHC/SDメモリーカード(別売り)
パナソニック株式会社製(業務用SDメモリーカード)
SDXCメモリーカード : 64 GB、128 GB、256 GB
SDHCメモリーカード : 4 GB、8 GB、16 GB、32 GB
SDメモリーカード : 2 GB
(miniSDカード、microSDカードは除く)
携帯端末対応 iPad/iPhone(iOS 4.2.1以降)、AndroidTM 端末
最新情報はこちら

※1 本機の電源に関する情報については、メーカーサポートウェブサイトを参照してください。
※2 画像・画質への影響について下記の設置条件においては、画質の低下や画像が見えなくなる場合があります。
積雪の影響 : 積雪時、風によりドームカバーに雪が付着する場合があり、付着部分は監視画像が見えなくなります
(付着程度は降雪量、雪質により異なります)。
※3 取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。
※4 設置完了後触ることができるねじが、通常のドライバーでは開閉できないような構造を持っているもの。
※6 H.265/H.264はどちらかを選択可能です。

対応OS Microsoft® Windows® 10 日本語版
Microsoft® Windows® 8.1 日本語版
Microsoft® Windows® 7 日本語版
対応ブラウザ Windows® Internet Explorer® 11 32ビット 日本語版

●最新情報はメーカーサポートウェブサイトにてご確認下さい。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなります。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。
