i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター WJ-PR204/WJ-PR201/WJ-PC200 の製品詳細

i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター WJ-PR204/WJ-PR201/WJ-PC200

WJ-PR204/WJ-PR201/WJ-PC200 i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター

WJ-PR204/WJ-PR201/WJ-PC200 i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター  拡大画像

i-PRO SmartHD
PoE給電機能付 同軸-LANコンバーター

既存同軸ケーブルを用いてIPネットワーク化を促進!
レシーバー側4チャンネル(4ch受信機)

型番:WJ-PR204

希望小売価格:¥60,000(税抜)
価格:¥42,000(税込)
カートに入れる
(購入数はカート内で設定して下さい)
レシーバー側1チャンネル(1ch受信機)

型番:WJ-PR201

希望小売価格:¥35,000(税抜)
価格:¥24,500(税込)
カートに入れる
(購入数はカート内で設定して下さい)
カメラ側(送信機)

型番:WJ-PC200

希望小売価格:¥30,000(税抜)
価格:¥21,000(税込)
カートに入れる
(購入数はカート内で設定して下さい)

i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター WJ-PR204/WJ-PR201/WJ-PC200 主な機能と特徴

レシーバー側は従来の1chモデルに加えて4chモデルを新たに追加(WJ-PR204)

WJ-PR204は1台のレシーバー側で最大4台のカメラを接続・使用可能。
省スペースなシステムを実現します。

※WJ-PR204/PR201/PC200とも屋内専用です。屋外では使用できません。

PoE+(Power over Ethernet Plus)給電機能付

WJ-PR204/WJ-PR201/WJ-PC200はPoE+規格に対応(IEEE802.3at準拠)。
PoE+ネットワークカメラを接続・使用可能です。

長距離伝送が可能

WJ-PR204/WJ-PR201/WJ-PC200はパナソニック指定のPoE+カメラ使用時:300 m、
パナソニック指定PoEカメラ使用時:500 m。カメラを外部電源で動作させた場合、
WJ-PR201 では最大約2.0 kmの長距離伝送ができます。
(同軸ケーブル5C-2Vループ抵抗4Ω/100 m 以下使用時)

高速通信が可能

WJ-PR204/WJ-PR201/WJ-PC200は実効速度※ でTCP : 35 Mbps以上、
UDP : 45 Mbps以上 (同軸ケーブル5C-2V使用時)の高速通信ができます。

※通信速度はレシーバー側とカメラ側の間の通信速度です。
使用する同軸ケーブルの状態、ネットワーク環境などによって数値は影響を受けます。
WJ-PR204では4チャンネルの合計です。

設定が不要

WJ-PR204/WJ-PR201/WJ-PC200は同軸ケーブルの両端に本機を接続するだけで通信を開始します。設定の必要はありません。

※カメラ側・レシーバー側とのIP アドレス競合がない場合

■接続例
WJ-PR204/WJ-PR201/WJ-PC200 i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター

●同軸-LANコンバーターBY-HPE11KTと接続することはできません。
●WJ-PR204に接続した各WJ-PC200には、ネットワークカメラ以外は接続できません。
また、WJ-PR204配下のネットワークカメラ同士の通信はできません。

WJ-PR204/WJ-PR201/WJ-PC200 各部名称

レシーバー側

WJ-PR204/WJ-PR201/WJ-PC200 各部名称 レシーバー側 正面イメージ

WJ-PR204/WJ-PR201/WJ-PC200 各部名称 レシーバー側 背面イメージ

カメラ側

WJ-PR204/WJ-PR201/WJ-PC200 各部名称 カメラ側 正面

WJ-PR204/WJ-PR201/WJ-PC200 各部名称 カメラ側 背面

WJ-PR204/WJ-PR201/WJ-PC200 寸法図

単位:mm

レシーバー側 4チャンネル WJ-PR204

WJ-PR204/WJ-PR201/WJ-PC200 各部名称 レシーバー側 正面イメージ

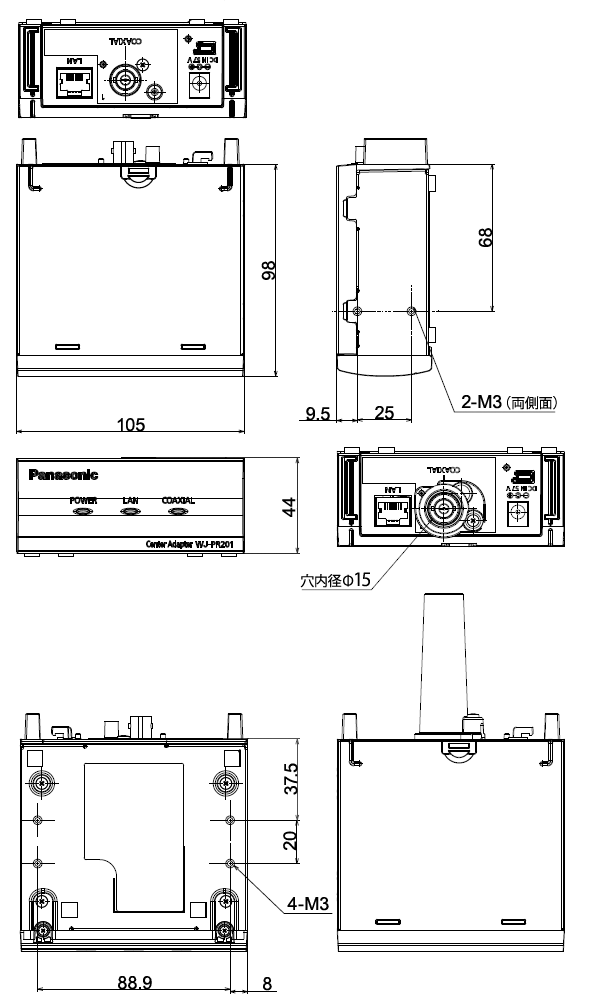

レシーバー側 1チャンネル WJ-PR201

WJ-PR204/WJ-PR201/WJ-PC200 各部名称 レシーバー側 背面イメージ

カメラ側 WJ-PC200

WJ-PR204/WJ-PR201/WJ-PC200 各部名称 カメラ側 正面

i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター 「WJ-PR204/WJ-PR201/WJ-PC200」仕様書 i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター 「WJ-PR204/WJ-PR201/WJ-PC200」仕様書

i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター 「WJ-PR204/WJ-PR201/WJ-PC200」パンフレット i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター 「WJ-PR204/WJ-PR201/WJ-PC200」パンフレット(約509KB)

i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター WJ-PR204/WJ-PR201/WJ-PC200 製品仕様

WJ-PR204/WJ-PR201(レシーバー側)

ハードウェア仕様
電源 [同梱ACアダプター使用時] 入力 : AC 100-240 V、 出力 : DC 57 V / 1.14 A
[PoE給電装置使用時] DC 48 V / 265 mA
消費電力 同梱ACアダプター使用時
 PR204 DC 57 V : 1.14 A / 約65 W
 PR201 DC 57 V : 700 mA / 約40 W
PoE給電装置使用時
 PoE DC 48 V : 265 mA / 約12.95 W(Class0機器)
使用環境 使用温度 : 0 ℃ ~ 50 ℃ / 使用湿度 : 10 % ~ 90 %(結露しないこと)
保存環境 保存温度 : -20 ℃ ~ 60 ℃ / 保存湿度 : 10 % ~ 95 %(結露しないこと)
インターフェース 10Base-T/100Base-TX ×1
 PR204 BNC端子×4  PR201 BNC端子×1
寸法 (幅)約105 mm ×( 高さ)約44 mm ×( 奥行き)約98 mm
BNCコネクターカバー装着時
(幅)約105 mm ×( 高さ)約44 mm ×( 奥行き)約165 mm
質量  PR204 約 270 g  PR201 約 250 g
仕上げ 本体 : PC/ABS シルバー
 PR204 BNCコネクターカバー(4ch用): PC/ABS グレー
 PR201 BNCコネクターカバー(1ch用): ABS ホワイト

WJ-PC200(カメラ側)

ハードウェア仕様
電源 レシーバー側から供給
使用環境 使用温度 : -10 ℃ ~ 50 ℃ / 使用湿度 : 10 % ~ 90 %(結露しないこと)
保存環境 保存温度 : -20 ℃ ~ 60 ℃ / 保存湿度 : 10 % ~ 95 %(結露しないこと)
インターフェース 10Base-T/100Base-TX×1、 BNC端子×1
寸法 (幅)約76 mm ×( 高さ)約76 mm ×( 奥行き)約36 mm
BNCコネクターカバー装着および突起物を含む
(幅)約76 mm ×( 高さ)約156 mm ×( 奥行き)約36 mm
質量 約 110 g
仕上げ 本体 : PC/ABS セイルホワイト、 BNCコネクターカバー(1ch用) : ABS ホワイト

同軸インターフェース

規格 Panasonic独自方式
周波数帯域 2 MHz ~ 28 MHz
伝送方式 Wavelet変換OFDM方式
アクセス方式 CSMA/CA
エラー訂正方式 リードソロモンとビタビの連接符号

LANインターフェース

規格 IEEE802.3/IEEE802.3u準拠(10Base-T/100Base-TX)
MDI/MDI-X クロス / ストレートケーブル自動認識
データ転送速度 10 Mbps/100 Mbps(オートセンス)
ポート数 1ポート(RJ45コネクター)
対応プロトコル TCP/IP, UDP
アクセス方式 CSMA/CD

接続に関する仕様

通信可能なカメラ側数  PR204 4台のカメラ側を接続可能
 PR201 1台のカメラ側を接続可能
接続可能機器 レシーバー側 : 10Base-T/100Base-TXのインターフェースを備えた機器
(例 : PC、ネットワークレコーダー等)
カメラ側 : PoEカメラ、PoE+カメラまたは外部電源動作カメラ
接続可能機器数 レシーバー側、カメラ側ともに1セグメント内最大128台まで

[接続の種類とレシーバー側への給電方法]

■レシーバー側でAC アダプターを使用する場合

同軸ケーブルの最大距離 使用カメラ
200 m PoE+カメラ ※1
300 m パナソニック指定PoE+ カメラ ※1 ※2
300 m PoEカメラ
500 m パナソニック指定PoEカメラ ※1
2.0 km 外部電源動作カメラ WJ-PR201 ※4
  • ※1 パナソニック指定カメラの情報については、
    メーカーサポートウェブサイトを参照してください。
  • ※2 PoE+カメラを接続するEthernetケーブルの最大長は50 mまでです。
  • ※3 同軸ケーブルの最大距離は上記のようになり、5C-2Vでループ抵抗値4 Ω/100 m以下です。
  • ※4 外部電源動作カメラをカメラ側(WJ-PC200)に接続するとき同軸ケーブルの最大距離は、レシーバー側がWJ-PR201のとき 2.0 km、WJ-PR204のときは 500m です。

■WJ-PR204をご使用の場合は、以下にご注意ください

ヒーター、IR LED搭載の屋外カメラ、屋外PTZカメラなどは同時に4台接続できない場合があります。カメラの消費電力を合計40 W以内になるように組み合わせてください。
詳しくは メーカーサポートウェブサイトを参照してください。

■レシーバー側で、AC アダプターを使用せずPoE 給電対応HUB から給電する場合

同軸ケーブルの最大距離 使用カメラ
300 m PoEカメラ(Class1/Class2) PR201
500 m 外部電源動作カメラ PR204
2.0 km 外部電源動作カメラ PR201

性能に関する仕様

通信速度 ※1 UDP : 45 Mbps以上、TCP※2 : 35 Mbps以上
(付属のACアダプター使用時)
PR204 同軸ケーブル5C-2V使用時、通信距離 500 m 以下※3
PR201 同軸ケーブル5C-2V使用時、通信距離 2.0 km以下※3
  • ※1 この値はレシーバー側とカメラ側間の通信速度です。(同軸ケーブル5C-2V使用時)
    通信速度は、同軸ケーブルの状態、ネットワーク環境などの影響を受けます。
    この値は、影響を受けていない状態での測定値です。
    WJ-PR204では4チャンネルの合計です。
  • ※2 Linux®のFTPでの測定値です。
  • ※3 接続するカメラの種類(消費電力など)により、
    接続台数や通信距離(同軸ケーブルの長さなど)が変わります。
OS Microsoft® Windows® 8.1 日本語版
Microsoft® Windows® 8 日本語版
Microsoft® Windows® 7 日本語版
Microsoft® Windows® Vista® 日本語版
ウェブブラウザー Windows® Internet Explorer® 11 32ビット 日本語版
Windows® Internet Explorer® 10 32ビット 日本語版
Windows® Internet Explorer® 9 32ビット 日本語版
Windows® Internet Explorer® 8 32ビット 日本語版
Windows® Internet Explorer® 7 32ビット 日本語版
CPU Intel® Core™ 2 Duo 2.4 GHz以上推奨
メモリー Microsoft® Windows® 8.1、Microsoft® Windows® 8、Microsoft® Windows® 7
の場合は1 GB 以上(32 ビット)、2 GB 以上(64 ビット)
Microsoft® Windows® Vista® の場合は1 GB 以上
ネットワーク機能 10BASE-Tまたは100BASE-TX 1ポート
画像表示機能 [解像度]1024×768ピクセル以上、[発色]True Color 24ビット以上

●Microsoft、Windows、Windows Vista、Internet Explorerは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。

▶ 注意事項

・仕様は予告無く変更する場合がございます。
・本製品及びオプション品はメーカーお取り寄せとなる場合がございます。
・生産状況により大幅に納期をいただく場合があります。ご注文前に納期をお問い合わせ下さい。
・対応OSとウェブブラウザーの動作検証情報については、メーカーサポートウェブサイトを参照してください。
・Microsoft® Windows® RT、およびMicrosoft® Windows® 7 Starterには対応していません。
・Microsoft® Windows® 8.1およびMicrosoft® Windows® 8の場合、「クラシック UI」でご使用ください。 「Modern UI design」では動作いたしません。

i-PRO SmartHD PoE給電機能付 同軸-LANコンバーター WJ-PR204/WJ-PR201/WJ-PC200 オプション品のご案内

BY-HCA10 ラックマウント用連結金具 型番:BY-HCA10
本体希望小売価格:¥15,000(税抜) 価格:¥10,500(税込)
カートに入れる(購入数はカート内で設定してください)

レシーバー側WJ-PR204/WJ-PR201を3~4台取付時に使用可能。
