i-pro 高感度メガピクセルネットワーク監視カメラ DG-NW502S

DG-NW502S i-pro 高感度メガピクセルネットワーク監視カメラ
i-pro 高感度メガピクセルネットワーク監視カメラ
H.264技術で1.3メガピクセル30fpsを実現！防滴仕様！

型番：DG-NW502S

希望小売価格：￥231,000(税込)
価格：お見積り品


i-pro 高感度メガピクセルネットワーク監視カメラ DG-NW502S 主な機能と特徴

●耐衝撃性にすぐれた素材を採用。軒下設置も可能
DG-NW502S 耐衝撃性に優れた素材を採用。屋外軒下設置にも対応。 DG-NW502Sは筐体にアルミダイキャストボディ、ドームカバーにポリカーボネート樹脂を採用。優れた耐衝撃性を実現しています。また、独自の構造によりJIS防水保護等級6（IP66)の防水性を備えるとともに独自開発の除湿素子を装備。軒下設置が可能で、常にクリアな監視映像が得られます。

●H.264圧縮技術で、1.3メガピクセル画像を毎秒30枚（30fps）送出
DG-NW502Sはパナソニック独自のシステムLSI プラットフォームであるUniPhier (ユニフィエ)を搭載し、H.264の高圧縮技術により、データ量をJPEG比 約１／９にまで低減。4Mbpsのネットワーク帯域で1.3メガピクセル（1280(H)ｘ960(V)）30fpsの動画配信を可能にしました。

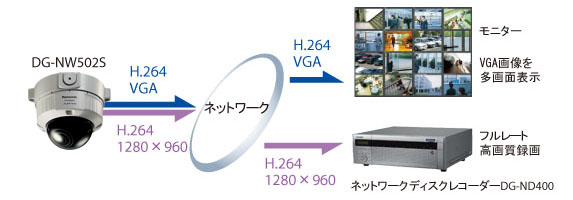

●メガピクセルシステムの低ビットレート化を実現
DG-NW502Sは独立した２種類のH.264画像を配信可能。最適な画像配信が選択できることで、システムトータルの低ビットレート化に寄与。柔軟なシステム設計を可能にします。
DG-NW502Sはメガピクセルシステムの低ビットレート化を実現しました

●メガピクセル・スーパーダイナミック機能搭載
DG-NW502Sは新開発CCDと独自信号処理LSIにより、メガピクセルカメラで従来カメラ比128倍のダイナミックレンジを実現。また暗部補正機能により、より自然な画像を再現し、原色フィルタの搭載で高い色再現性を実現しました。さらに３次元デジタル・ノイズリダクション、画揺れ補正機能等も装備。様々な監視シーンに柔軟に対応します。
DG-NW502S メガピクセル・スーパーダイナミック機能搭載

●その他主な機能
・フォーカス調整作業をボタン一つで行え、施工時間を圧縮する高精度オートバックフォーカス機構。
・周囲が暗くなると自動的に白黒に切換わり感度をアップ。昼夜を問わない高解像度監視を実現。
・顔位置検出機能を搭載。システム機器側の対応により、人物判定などの画像解析の高速化が可能になります。

i-pro 高感度メガピクセルネットワーク監視カメラ「DG-NW502S」パンフレットi-pro 高感度メガピクセルネットワーク監視カメラ「DG-NW502S」パンフレット(約1.8MB)
▲PAGE TOP

i-pro 高感度メガピクセルネットワーク監視カメラ DG-NW502S 製品仕様

基本
電源 DC12 V、PoE（IEEE802.3af 準拠）
消費電力 DC12 V：630 mA、PoE：7.6 W（クラス0機器）
使用温度範囲 －30 ℃～＋50 ℃
使用湿度範囲 90 ％以下（※1）
調整用モニター出力 VBS：1.0 V［P-P］／75 Ω、コンポジット信号、RCA ジャック（エンクロージャー内）
外部入出力端子 アラーム入力1／カラー白黒切換入力、アラーム入力2／アラーム出力、
アラーム入力3／AUX出力／露光タイミング出力 各1端子
マイク／ライン入力 Ø3.5 mmモノラルミニジャック　入力インピーダンス：約2kΩ
マイク入力時： 使用可能マイク：プラグインパワー方式
供給電圧：2.5 V±0.5 V
ライン入力時： 入力レベル：約 -10 dBV
オーディオ出力 Ø3.5 mmステレオミニジャック（モノラル出力）
出力インピーダンス：約600 Ω　ラインレベル
防水性 カメラ部：IP66（IEC60529／JIS C 0920）※2
※ただし、設置工事が正しく施工され、かつ適切な防水処理が施工された場合のみ。
耐衝撃性 50 J JIS C 60068-2-75（IEC60068-2-75）準拠
ヒータ -
寸法 Ø164 mm×146 mm（高さ）×191.5 mm（幅）（ベースカバーねじ部）
質量 約1.8 kg（取付金具含む）
仕上げ 本体：アミルダイカスト　ライトグレー　ドーム部：クリアポリカーボネート樹脂
カメラ部
撮像素子 1／3 型 インターライン転送方式CCD
有効画素数 1 296（H）×976（V）×2
走査面積 4.86 mm（H）×3.65 mm（V）
走査方式 プログレッシブ
最低照度 1.3メガピクセルモード
　　カラー：1.0 lx、白黒：0.08 lx
　　（F1.2、オートスローシャッター：OFF（1/30 s）、
　　AGC：HIGH、スーパーダイナミック：OFF）
　　カラー：0.06 lx、白黒：0.005 lx
　　※換算値（F1.2、オートスローシャッター：最大16/30 s、
　　AGC：HIGH、スーパーダイナミック：OFF）
3メガピクセルモード
　　カラー：2.0 lx、白黒：0.16 lx
　　（F1.2、オートスローシャッター：OFF（1/30 s）、AGC：HIGH）
　　カラー：0.12 lx、白黒：0.01 lx
　　※換算値（F1.2、オートスローシャッター：最大16/30 s、AGC：HIGH）
ダイナミックレンジ 52 dB typ. （スーパーダイナミック：ON、光量制御：フリッカレス時）
オートスローシャッター OFF、最大2／30 s 、最大4／30 s 、最大6／30 s 、最大10／30 s 、
最大16／30 s
電子ズーム ×1、×2、×4
VMD アラーム ON／OFF、4エリア設定可能
シャッター速度 OFF（1/30）、3/100、2/100、1/100、1/250、1/500、1/1 000、
1/2 000、1/4 000、1/10 000（スーパーダイナミックOFF時のみ）
反転表示 ON／OFF
レンズ部
タイプ 2.8倍バリフォーカルレンズ
焦点距離 （f）2.8 mm ～ 8.0 mm
最大口径比 （F）1：1.2（WIDE）～1：1.8（TELE）
フォーカス範囲 ∞～0.3 m
画角 水平：35.0° （TELE）～100.0° （WIDE）　
垂直：26.2° （TELE）～73.4° （WIDE）
調整角度 水平（PAN）角：±170°垂直（TILT）角：±75°傾き角：±100°
ネットワーク部
ネットワーク 10BASE-T／100BASE-TX、RJ45 コネクター
画像解像度 1.3メガピクセルモード：
H.264：1 280×960／VGA（640×480）／QVGA（320×240） 最大30 fps
MPEG-4：VGA（640×480）／QVGA（320×240）、最大30 fps
JPEG：1 280×960／VGA（640×480）／QVGA（320×240）、最大30 fps
3メガピクセルモード：
H.264：1 280×960／VGA（640×480）／QVGA（320×240）、最大15 fps
MPEG-4：VGA（640×480）／QVGA（320×240）、最大15 fps
JPEG：2 048×1 536／1 280×960／VGA（640×480）、最大15 fps
画像圧縮方式 ※3、※4 H.264／MPEG-4：
　 画質選択：動き優先／標準／画質優先　
　 配信方式：ユニキャスト／マルチキャスト
ビットレート：
　 （固定ビットレート）64 kbps／128 kbps／256 kbps／384 kbps／
　 512 kbps／768 kbps／1 024 kbps／1 536 kbps／2 048 kbps／
　 3 072kbps／4 096 kbps／*8 192 kbps　* H.264モード時のみ
　 （フレームレート指定）1 fps／3 fps／5 fps／7.5 fps／10 fps／15 fps／
　 *20 fps／*30 fps * 1.3メガピクセルモード時のみ
JPEG： 画質選択：0最高画質／1 高画質／2／3／4／5
　 標準／6／7／8／9 低画質（0～9 の10 段階）
配信方式：PULL／PUSH
画像更新速度 0.1 ～30 fps（JPEGと、H.264／MPEG-4 同時動作時の
JPEG フレームレートは制限有り）
音声圧縮方式 G.726（ADPCM）32 kbps／16 kbps
配信量制御制限 なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／
768 kbps／1 024 kbps／2 048 kbps／4 096 kbps／8 192 kbps
対応プロトコル IPv6: TCP/IP、UDP/IP、HTTP、RTP、FTP、SMTP、DNS、NTP、SNMP
IPv4: TCP/IP、UDP/IP、HTTP、RTSP、RTP、RTP/RTCP、FTP、SMTP、
DHCP、DNS、DDNS、NTP、SNMP
最大接続数 14（条件による）
FTPクライアント アラーム画像送信、FTP 定期送信
（FTP定期送信失敗時、SDHC/SDメモリーカードにバックアップ可能）
マルチスクリーン 同時に16台のカメラの画像を表示（自カメラ含む）
iモード対応 JPEG 画像表示、AUX制御（アクセスレベルによる）
その他の機能
スーパーダイナミック（1.3メガモード時のみ）、カラー／白黒切換、オートバックフォーカス、
AGC、耐衝撃性（50J）、光量制御、暗部補正（スーパーダイナミックOFF時のみ）、
ホワイトバランス（ATW1／ATW2／AWC）、ALC駆動（DC駆動）、プライバシーゾーン、
顔検出、画揺れ補正、デジタルノイズリダクション、画面内文字表示、CSレンズマウント
※1：-10℃以下の環境で設置・使用開始すると、起動直後は正常な画像が得られない場合があります。
この場合、カメラが暖まるのを待ってから（約1時間以上）再度、電源を入れ直してください。
※2：ただし、設置工事が正しく施工され、かつ適切な防水処理が施工された場合のみ。
※3：H.264とMPEG-4はどちらか一方のみ選択可能となります。
※4：同じ圧縮方式で、それぞれ独立に2ストリーム分の配信設定が可能です。
▲PAGE TOP

i-pro 高感度メガピクセルネットワーク監視カメラ DG-NW502S オプション品のご案内

WV-PS16 ACアダプター
型番：WV-PS16
 本体希望小売価格：￥8,400(税込)　価格：お見積り品

PoE給電を使用せずDC12V供給時に必要になります。
WV-CW4S スモークドームカバー
 型番：WV-CW4S
本体希望小売価格：￥8,400（税込）価格：お見積り品

DG-NW502S専用スモークドームカバー。
