WATEC(ワテック)超小型・高画質カラーピンホールカメラ WAT-230VIVID(P3.7)の製品詳細

WATEC(ワテック)超小型・高画質カラーピンホールカメラ WAT-230VIVID(P3.7)

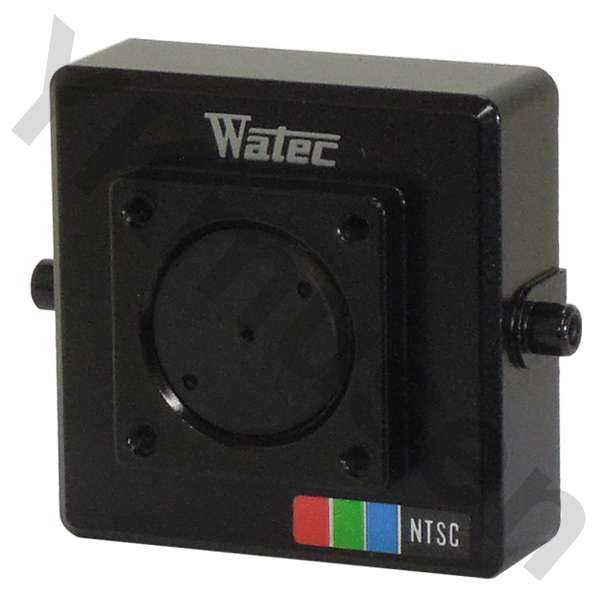

超小型・高画質カラーピンホールカメラ
WATEC(ワテック)製高画質小型カメラ

型番:WAT-230VIVID(P3.7)

価格:¥21,210(税込)
※販売終了しました。ありがとうございます。

WATEC(ワテック) WAT-230VIVID(P3.7) 主な機能と特徴

38万画素高画質CCD搭載

WAT-230VIVID(P3.7)は38万画素の高画質CCDを搭載した高解像度カメラです。
クラス最高の高画質を誇ります。

超小型カメラ

WAT-230VIVID(P3.7)はH30×W30×D13の超小型カメラです。

軽量モデル

WAT-230VIVID(P3.7)は35gと軽量な作りになっています。
軽量なモデルをお探しの方にお奨めです。

多彩な機能を搭載

WAT-230VIVID(P3.7)は電子アイリス機能、ホワイトバランス調整機能、AGC機能、
逆光補正機能と多彩な機能を搭載しているハイスペックモデルです。

Active Visual Mateに対応

WAT-230VIVID(P3.7)はオプション品
「Active Visual Mate」との併用で各種機能設定が可能です。

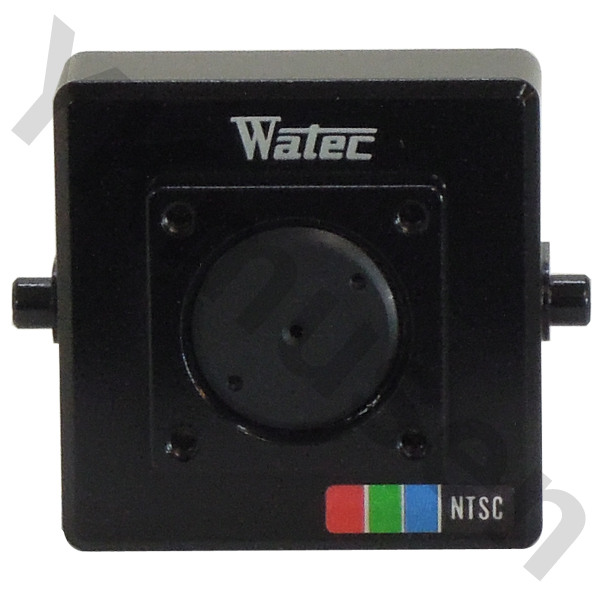

平面ピンホールレンズ採用

WAT-230VIVID(P3.7) 平面ピンホールレンズ採用
WAT-230VIVID(P3.7)のレンズ部分は平らなピンホールレンズを採用。
加工のしやすい設計になっています。

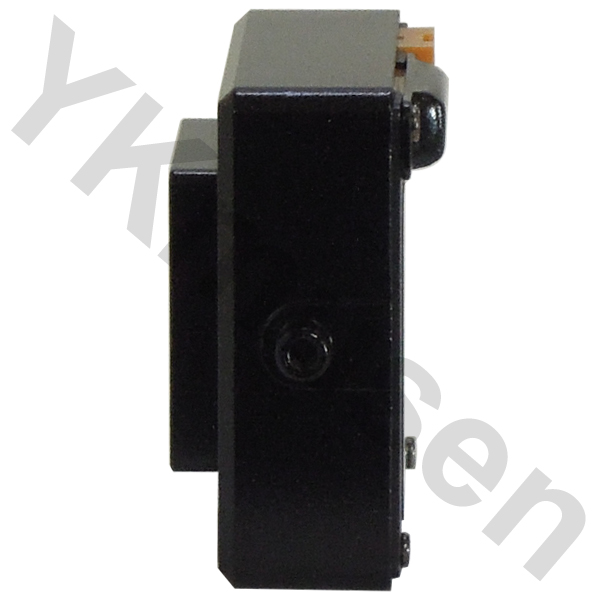

全長13mm

WAT-230VIVID(P3.7) 平面ピンホールレンズ採用
WAT-230VIVID(P3.7)は全長13mmのコンパクト、薄型設計です。(背面突起物除く)

カメラ背面

WAT-230VIVID(P3.7) カメラ背面
専用のコネクタ端子があります。

付属ケーブル

WAT-230VIVID(P3.7) 付属コネクタケーブル
WAT-230VIVID(P3.7)は付属のケーブルとカメラを接続して使用します。
末尾で映像出力端子(BNC-J)、電源入力端子に分かれます。

本体寸法図

WAT-230VIVID(P3.7) 付属コネクタケーブル

WAT-230VIVID(P3.7)で撮影した実際の画像

WAT-230VIVID(P3.7)で実際に撮影した動画を静止画取り込みしました。
パソコンへの取り込みによりインターレース縞が出てしまっていますが通常は出ません。
また、圧縮により多少画質が劣化していますが、目安としてご覧下さい。
WAT-230VIVID(P3.7) カメラから約40cm離れた被写体を撮影
カメラから約40cm離れた被写体を撮影
フラットタイプのピンホールレンズを採用している為、F値が低くやや薄暗い映像になります。
WAT-230VIVID(P3.7) 事務所外を撮影
事務所外を撮影
フラットタイプのピンホールレンズの影響から四隅はややピントが甘い印象です。
WAT-230VIVID(P3.7) カメラから40cm離れた被写体を低照度撮影
カメラから約40cm離れた被写体を約1Luxの低照度下で撮影
最低照度は0.7Luxとなりますが、ピンホールレンズを採用している為、光量が足らず
1Luxではほとんど被写体の確認ができませんでした。薄暗い場所での撮影には適さないようです。

WATEC(ワテック) WAT-230VIVID(P3.7) のご紹介

WAT-230VIVID(P3.7)は国内CCDカメラメーカー「WATEC(ワテック)」製の小型カラーカメラです。38万画素の高解像度CCDを搭載し、良質な映像を提供します。また、本体サイズはH30×W30×D13と超小型で重量も35gと軽量な作りなので機器に組み込んだり省スペースに設置する際に活躍が期待できます。更にオプション品の「Active Visual Mate」と併用すれば各種機能設定が可能で、防犯用だけでなく産業用、工業用と幅広くご使用いただける小型カラーカメラです。品質を重視した国産というのも大きなメリットだと言えます。

WATEC(ワテック) WAT-230VIVID(P3.7) 製品仕様

イメージセンサー 1/4インチCCD
画素数 768(H)×494(V) 38万画素
走査方式 2:1インターレース
同期方式 内部同期
信号出力 コンポジットビデオ1.0Vp-p 75Ω
水平解像度 450TVライン
最低被写体照度 0.7Lux/F2.0
ガンマ補正 0.45
AGC 6~30dB
S/N比 50dB以上(AGC OFF)
ホワイトバランス 自動
電子アイリス 1/60~1/100,000秒
レンズ f3.7mm/F2.0
電源 DC6V 180mA
電池使用 DC6V
寸法(mm) H30×W30×D13
重量 35g
接続端子 映像(BNC-J)
付属品 専用コネクタケーブル「K-230BNC」
BNCP-RCAJ(サービス品)
取扱説明書(保証1年)

WATEC(ワテック) WAT-230VIVID(P3.7) オプション品のご案内

B001  型番:B001 価格:¥1,300(税込)
カートに入れる(購入数はカート内で設定してください)


WAT-230VIVID用のスタンドです。
AVM-USB WATEC(ワテック) VIVID/241専用機能設定コントローラー 型番:AVM-USB 価格:¥23,100(税込)
カートに入れる(購入数はカート内で設定してください)

VIVIDモデル/WAT-241専用機能設定コントローラです。
各種機能を自在に設定できるので、画質調整等が必要な場合に。
ACアダプター 型番:DC6V-1.8Aスイッチング式ACアダプター/WATEC用端子価格:¥1,500(税込)
カートに入れる(購入数はカート内で設定してください)

本製品には電源は付属しておりません。常時電源を取る場合、
別途こちらのACアダプターをお買い求め下さい。
B-6 DC6V出力単3電池4本用電池ボックス 型番:B-6 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

単3電池4本用電池ボックス「型番:B-6」を使えば携帯使用が可能です。
ケーブル ケーブル

常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった
DCV-○○シリーズのケーブルをお奨め致します本製品は電源端子が通常とは異なる為、ACアダプターとケーブルをご注文時は対応するACアダプターに変更させていただき、端子変換ケーブルをお付け致します。 (電池ボックスも同様に対応)
