CCIQ III搭載48万画素CMOS超小型カメラ CM-D5

CCIQ III搭載48万画素CMOS超小型カメラ
接写撮影が可能な11.5mm角の超小型カメラ!

型番:CM-D5

価格:¥20,520(税込)
カートに入れる
(購入数はカート内で設定して下さい)

CCIQ III搭載48万画素CMOS超小型カメラ CM-D5 主な機能と特徴

1/3インチカラーCCIQ III 960H CMOSイメージセンサー搭載

CM-D5は1/3インチカラーCCIQ III 960H CMOSイメージセンサーを搭載した超小型カメラです。水平解像度も710TVラインと高解像度なので、超小型サイズでも鮮明・高画質撮影を実現しました。

機器の組み込みにも使用できる超小型カメラ

CM-D5 機器の組み込みにも使用できる超小型カメラ

CM-D5は指先ほどの大きさの超小型カメラです。
本体は1円玉よりも小さく、超軽量なので機器への組み込みカメラとしても活躍が期待できます。

ピント調整可能なレンズを採用

CM-D5 ピント調整可能なレンズを採用

CM-D5はピント調整が可能なピンホールレンズを採用しました。
これにより接写(マクロ)撮影にも対応し、幅広い用途でご使用いただくことができます。

CM-D5 実際にCM-D5で接写(マクロ)撮影を行った画像
▲CM-D5で約3cm離れた被写体を接写(マクロ)撮影をした実際の画像です。

本体接続イメージ

CM-D5 カメラ側4ピンコネクタ CM-D5 本体全景

CM-D5は本体から約52cmのケーブルが出力され、末尾が4ピンコネクタのオス端子になります。付属品の分岐ケーブルに4ピンコネクタのメス端子があり、そちらに接続します。分岐ケーブルの長さは約61cmあり、末尾で映像出力端子(RCA)と電源入力端子に分岐します。
超小型サイズゆえにケーブルも細い為、お取り扱いには注意が必要です。
また、駆動電圧はDC5V~12Vの幅広い電圧に対応します。

CM-D5で撮影した実際の画像

CM-D5で撮影した実際の画像です。
パソコンへの取り込みにより多少画質が劣化していますが、目安としてご覧下さい。

CM-D5 カメラから約40cm離れた被写体を撮影  CM-D5 事務所から外を撮影
カメラから約40cm離れた被写体を撮影 事務所から外を撮影
CCIQ III 960H CMOSイメージセンサーを搭載しているだけあり、全体的な色合いなども良く、
超小型サイズと高画質を両立させています。

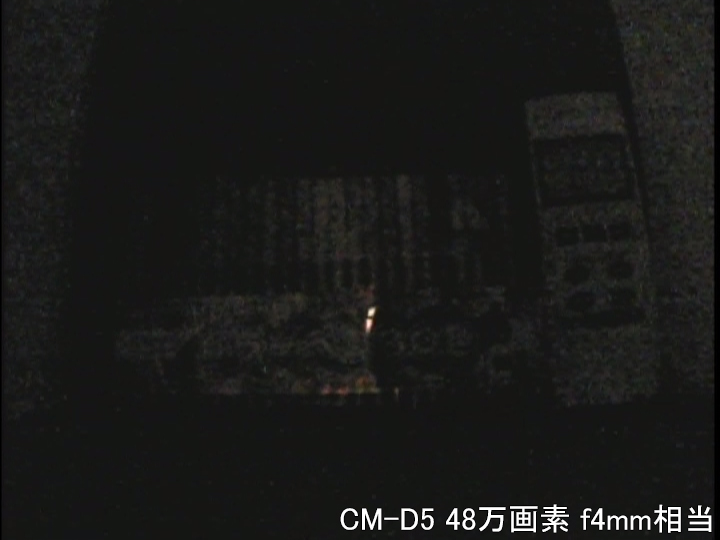

CM-D5 カメラから約40cm離れた被写体を低照度撮影  CM-D5 カメラから約40cm離れた被写体を低照度撮影
カメラから約40cm離れた被写体を2Lux(左側)と0.2Lux(右側)で撮影
最低被写体照度は0.05Luxとなっていますが、良好な撮影ができるのは1~2Lux程度まででした。(左側)
0.2Luxではうっすらと被写体が確認できる程度でした。(右側)

CCIQ III搭載48万画素CMOS超小型カメラ CM-D5 のご紹介

CM-D5は11.5mm角の極めて小型な筐体に、48万画素の高画質CMOSイメージセンサーを搭載した、超小型カメラです。本体は1円玉よりも小さく、超軽量なので機器への組み込み用のカメラとしても活躍が期待でき、さらにフォーカス調整も可能な為、接写(マクロ)撮影にも対応し、様々な用途にご使用いただくことができます。

搭載するイメージセンサーは1/3インチカラーCCIQ III 960H CMOSイメージセンサーを搭載し、水平解像度は710TVラインの高解像度で超小型サイズながら高画質撮影を実現しています。最低被写体照度も0.05Luxとある程度の低照度下でも撮影は可能となっています。

実際の画質は960H イメージセンサー(48万画素)を搭載しているだけあり、良好な映像で撮影が出来ますが、低照度撮影はやや苦手でした。スペック上では0.05Luxとありますが、良好に撮影ができるのは1~2Lux程度までとお考えいただくのが良いと思います。

また、レンズは焦点距離の仕様が公表されていませんが、f4mm程度のピンホールレンズを採用しているものと思われます。レンズはピンホールレンズとなりますが、フォーカス調整が可能な為、接写(マクロ)撮影にも対応します。

CM-D5は超小型ながら960H イメージセンサーを搭載搭載することで、良好な画質で撮影ができ、さらに非常にコンパクトな筐体サイズに仕上がっている為、防犯カメラの死角補助用や機器の組み込み用、接写撮影用等、様々な用途で活躍が期待出来る超小型カメラです。

CCIQ III搭載48万画素CMOS超小型カメラ CM-D5 製品仕様

イメージセンサー 1/3インチ カラー CCIQ III 960H
撮像方式 NTSC
有効画素数 48万画素(976×496ピクセル)
水平解像度 710TVライン
最低照度 0.05Lux / F1.2
シャッタースピード 1/60~1/200,000
映像出力 1.0Vp-p 75Ω/RCA端子
電源 DC5V~12V/80mA
外形寸法 11.5(幅)×11.5(高)×16.5(奥行) mm
重量 (コード部含まず) 約34g
同梱内容 CM-D5本体
分岐ケーブル
取扱説明書
製品保証書(保証期間:6ヶ月)

※CM-D5はその性質上、ケーブルが非常に繊細に作られています。ケーブルの結線部などに大きな張力をかけない様ご注意下さい。いかなる場合でもあっても、ケーブルが切断された際は有償修理となりますのでご注意下さい。
※CM-D5を電池でご利用いただく場合、オキシライド電池、エボルタ、エネループなどの充電池は使用しないで下さい。使用した場合、CM-D5が故障する可能性がありますので、必ず乾電池をご利用下さい。
※製品仕様及びデザインは予告なく変更される場合があります。

CCIQ III搭載48万画素CMOS超小型カメラ CM-D5 オプション品のご案内

ACアダプター 型番:DC9V-1.3Aスイッチング式ACアダプター 価格:¥1,500(税込)
カートに入れる(購入数はカート内で設定してください)

本製品には電源は付属しておりません。常時電源を取る場合、
別途DC9V-1.3Aスイッチング式ACアダプターをお買い求め下さい。
B-9 DC9V出力単3電池6本用電池ボックス 型番:B-9 価格:¥1,000(税込)
カートに入れる(購入数はカート内で設定してください)

単3電池6本用電池ボックス「型番:B-9」を使えば携帯使用が可能です。
 ボックスを外し、9V 006P電池を直付けしてもご使用になれます。
ケーブル ケーブル

常設で設置する場合は、配線が楽な映像/電源がひとまとまりになった
DCV-○○シリーズのケーブルをお奨め致します。
