フルHD防雨型赤外線投光器搭載HD-SDI監視カメラ YKS-HDW320IR

フルHD防雨型赤外線搭載小型HD-SDI監視カメラ
VFAIレンズを搭載した高性能モデル!

型番:YKS-HDW320IR

価格:¥30,350(税込)
カートに入れる
(購入数はカート内で設定して下さい)

フルHD防雨型赤外線投光器搭載HD-SDI監視カメラ YKS-HDW320IR 主な機能と特徴

フルハイジョン画質での監視を実現

YKS-HDW320IRはPanasonic製1/3インチ220万画素CMOSイメージセンサーを搭載した屋外用HD-SDI監視カメラです。200万画素オーバーの画素数を余すことなく発揮したフルハイビジョン映像(Full HD/1920×1080P)を実現し、水平解像度も1100TVライン以上の高解像度を実現。フルハイビジョンによる高精細な監視映像を提供します。

広範囲監視を可能にする広角バリフォーカル・オートアイリスレンズを搭載

YKS-HDW320IR f2.8-12mmのバリフォーカル・オートアイリスレンズを搭載

YKS-HDW320IRは設置場所に応じて撮影範囲の調整ができるバリフォーカル・オートアイリスレンズを搭載しています。焦点距離はf2.8-12mmと広角~望遠まで調整することができ、設置場所に応じて最適な撮影範囲の調整を行うことができます。また、レンズの調整は本体底部から簡単に行うことができるので、設置時の作業性を容易にします。

赤外線投光器搭載

YKS-HDW320IR 赤外線LEDを23個搭載

YKS-HDW320IRは本体前面部に赤外線LEDを36個搭載。最大照射距離は約20~25mのロングレンジに対応し、充実の夜間監視を提供します。赤外線照射タイミングはCDSセンサーによる自動式で、周囲が暗くなると自動的に赤外線を照射、明るくなると赤外線をOFFにします。これにより、赤外線の寿命を大幅に伸ばせます。

屋外設置対応

YKS-HDW320IRは防水仕様(IP66)なので屋外への設置が可能です。
直接雨水が掛かる場所への設置にも対応します。

※コネクタ接続部分は防水ではありません。

True Day&Night 機能搭載

YKS-HDW320IRはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより白黒監視時にも充実した高画質映像で監視する事が出来ます。

YKS-HDW320IR デイモード(カラー映像) YKS-HDW320IR ナイトモード(白黒映像)
▲Day&Nightイメージ

3DNR(三次元デジタルノイズリダクション)機能搭載

YKS-HDW320IRは低照度撮影時に発生しやすいノイズを大幅に低減させる3DNR機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

YKH-HDW200IR DNR OFF YKS-HDW320IR 3DNR ON
▲三次元ノイズリダクション機能比較イメージ
左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

※3DNRのレベルを上げると早い動きに残像が残る場合があります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-HDW320IRはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

D-WDR機能搭載

YKS-HDW320IRはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。ダブルスキャン方式の本格的なWDR機能とは異なりますが、逆光補正機能よりも補正が強い為、逆光の強い監視場所で監視する場合にも安定した映像で監視が可能です

YKS-HDW320IR WDR機能OFF YKS-HDW320IR D-WDR機能ON
▲D-WDR機能比較画像イメージ
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

OSD調整パネル・レンズ調整レバー

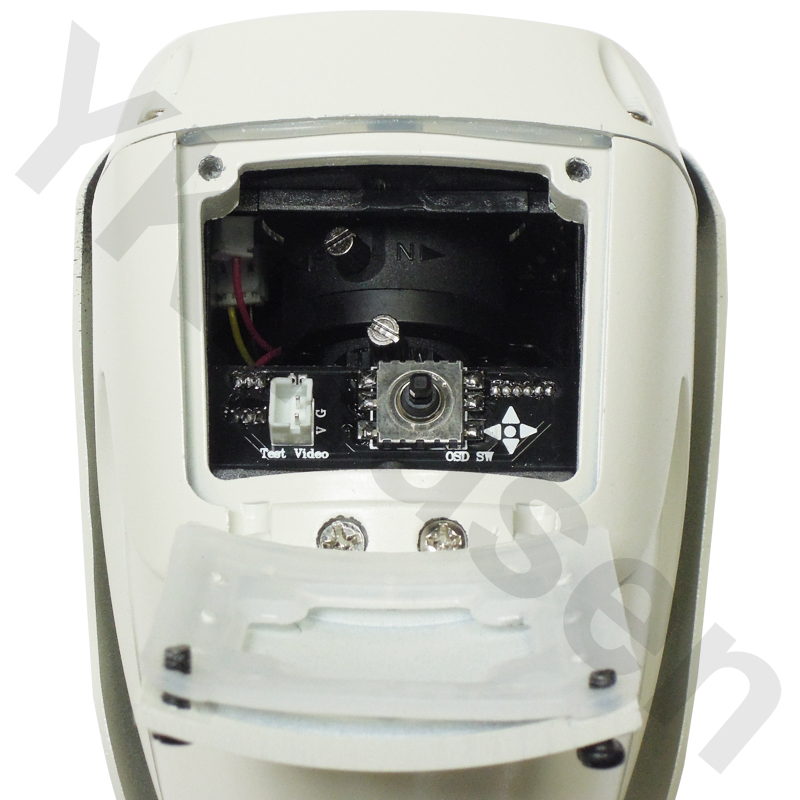

YKS-HDW320IR 本体底部 YKS-HDW320IR OSD調整パネル・レンズ調整レバー

YKS-HDW320IRの本体底面カバーを開けるとOSD操作ボタンとサービスアナログビデオ出力(画角調整/設定用映像出力)、レンズ調整レバーが備わっています。OSD操作ボタンを使用することでOSDによる本体の詳細設定を行うことができます。また、レンズ調整レバーを操作することでレンズ調整を行うことができます。

OSD機能搭載

YKS-HDW320IRはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

YKS-HDW320IR セットアップメニュー画面 YKS-HDW320IR 露出・シャッター速度設定画面
▲メイン設定画面
本体のメイン設定画面です。
▲露出・シャッター速度設定画面
シャッタースピードやSENS-UP、D-WDR設定画面。
YKS-HDW320IR 特殊機能設定画面 YKS-HDW320IR 2D&3DNR設定画面
▲特殊機能設定画面
カメラタイトルや動体検知、マスキング設定画面。
▲2D&3DNR設定画面
2D&3DNRの詳細設定画面です。

※ロットによりOSD画面表示が異なる場合があります。

プライバシーマスク機能

YKS-HDW320IRは画面上にマスキングをかけられるプライバシーマスク機能を搭載しています。プライバシーマスク機能により、画面上の任意の領域を最大8ヶ所までマスキングを行うことができます。監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

YKS-HDW320IR プライバシーマスク機能搭載
▲プライバシーマスク画像
監視エリアに最大8か所までマスキングを行う事が出来ます。マスキングカラーも選択可能です。

その他機能

YKS-HDW320IRは上記でご紹介した機能以外にも多彩な機能を搭載しています。

・カメラタイトル…15文字までの英数字でカメラタイトルを設定できます。
・フリーズ機能…ボタンを押した瞬間に画面を静止画にすることができます。
・ミラー機能…監視映像を上下左右反転させることができます。
・デジタルズーム機能…最大62倍デジタルズームを行うことができます。画像内をパン・チルトもできます。※画像は粗くなります。3、4倍程度から実用性はなくなると言えます。
・ネガイメージ機能…画像の輝度を反転させ、ネガフィルムのようにした効果を得ることができます。

本体前面

YKS-HDW320IR 本体前面

Panasonic製220万画素1/3インチCMOSイメージセンサーを搭載。
ICR機構を採用したTrue Day&Nightカメラです。
レンズ周囲に赤外線LEDを36個搭載しています。
レンズはf2.8-12mmのバリフォーカル・オートアイリスレンズを搭載しています。

本体側面

YKS-HDW320IR 本体側面

全長は本体部分のみでは140mm(ルーフ含む)、ブラケットを含めると229mm(伸ばした状態)とコンパクトな作りになっています。ブラケットは本体背面に備わっており、壁面、天井のどちらへの取付にも対応します。

本体背面・接続端子

YKS-HDW320IR 本体背面・接続端子

ケーブルはブラケットから出力し、約22cm先でOSD操作スイッチが備わっており、
そこからHD-SDI映像出力端子、電源入力端子に分岐します。
端子末尾まで38cm程度になります。

YKS-HDW320IRで撮影した実際の画像

YKS-HDW320IRで実際に撮影した静止画像をご用意致しました。
PCのキャプチャー機器を使用して取り込んでいます。

 カメラから約40cm離れた被写体を撮影
YKS-HDW320IR カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f2.8mmでカラーペンを対象に撮影を行いました。
非常に良い色合いで撮影が出来ており、輪郭もはっきりでるので大変高画質で撮影ができます。
 事務所外を撮影(屋外/f2.8mm)
YKS-HDW320IR 事務所外を撮影(屋外/f2.8mm) (画像をクリックすると原寸の画像を表示します)
全体的な色合いが良く、鮮明度の高さがうかがえます。細かな文字なども確認することができます。
 事務所外を撮影(屋外/f12mm)
YKS-HDW320IR 事務所外を撮影(屋外/f12mm) (画像をクリックすると原寸の画像を表示します)
f12mmにズームした映像です。望遠撮影時の画質も良く、
レンズ調整を行うことで設置環境に合わせて最適な撮影範囲を得ることができます。
 カメラから約40cm離れた被写体を暗視撮影(ほぼ真っ暗)
YKS-HDW320IR カメラから約40cm離れた被写体を暗視撮影 (画像をクリックすると原寸の画像を表示します)
赤外線投光器を搭載している為、問題無く撮影できます。
赤外線照射距離は最大20~30mとなりますが実際は半分程度でお考えいただくのが良いかも知れません。

フルHD防雨型赤外線投光器搭載HD-SDI監視カメラ YKS-HDW320IR のご紹介

YKS-HDW320IRはHD-SDI方式の防雨型屋外設置対応のメガピクセル監視カメラです。レンズにf2.8-12mmのバリフォーカル・オートアイリスレンズを搭載しながらも本体はコンパクトな作りになっており、アイボリー塗装の筺体となっているのでアイボリー、オフホワイト、白色系の壁等にマッチングするカラーデザインとなっています。また、本体は適度に防犯威嚇効果を得ながらも、防犯カメラ設置による威圧感を抑えたスマートな中型サイズの屋外用デザインなので、個人宅の屋外用カメラや事務所、店舗入り口の防犯カメラに打って付けです。

イメージセンサーにはPanasonic製1/3インチ220万画素CMOSイメージセンサーを搭載。出力解像度は1920×1080(1080P)のフルHD出力に対応し、フルハイビジョンによる高精細映像での監視を実現します。出力フレームレートも30fpsの滑らかな映像で撮影ができます。更に低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能と赤外線投光器を搭載。これにより低照度下の撮影にも強く、光量が乏しい環境下でも監視を可能にします。

赤外線投光器は本体前面に赤外線LEDを36個搭載し、照射距離は約20~30mを実現しています。YKS-HDW320IRはICR機構を採用したTrue Day&Nightタイプなので赤外線感度は十分に高い仕様となる為、赤外線投光器の効果を十分に得ることが出来ますが、HD-SDIカメラ等のハイビジョンクラスの高画質カメラで良好に撮影する為には光量を多く必要とします。赤外線照射距離は20~25mとなっていますが、安定した映像を撮影出来るのは赤外線照射距離の半分程度でお考えいただくのが良いと思います。また、夜間監視を充実させたい場合は別個に赤外線投光器を設置するのも一つの手かも知れません。

次に主な撮影機能としては明暗差の激しい場所で安定した映像を得ることが出来るD-WDR機能を始め、色温度の調整が出来るホワイトバランス機能、低照度下のノイズを軽減させる3D-DNR機能等、画質を安定させる為の様々な機能を搭載。また、プライバシー保護用のマスキングや、動体検知機能、画像の上下左右反転機能なども搭載しており、多彩な機能を備えています。これらの各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。

レンズにはf2.8~12mmのバリフォーカル・オートアイリスレンズを搭載しています。f2.8mmでは広範囲の撮影ができるので全体像の確認に最適で、f12mmでは的を絞った望遠撮影が出来るので人物の特定や人相の識別などに最適です。また、オートアイリス機能により、常に最適な光量をイメージセンサーに送り込むことができます。

YKS-HDW320IRの本体底面にプラスドライバーで開閉できるカバーが備わっており、カバーを開けるとOSD操作ボタンとサービスアナログビデオ出力(画角調整/設定用映像出力)、レンズ調整レバーが備わっており、上記のOSD設定やレンズの調整はこちらから行うことができます。ケーブル部分にOSD操作パネルがあるモデルとは違い、本体底部から全ての設定が出来る為、設置時のOSD設定やレンズ調整の作業性が良く、設置時の作業性が高い仕上がりとなっております。

また、HD-SDI方式の防犯・監視カメラは通常のアナログビデオ入力には接続することはできず、画角調整や各設定を行うには別途HDMIコンバーターが必要となりますが、YKS-HDW320IRには設定用としてアナログビデオ映像出力も備えています。その為、HDMIコンバーターを使用せずに画角調整や設定を行っていただくことができます。

YKS-HDW320IRはバリフォーカル・オートアイリスレンズを搭載しながらもコンパクトな筐体に仕上がっているので、スマートに屋外用防犯カメラを設置することができます。また、十分な撮影能力を備え、最適な撮影範囲に調整することができ、夜間監視にも対応しており、設置時の作業性も高い為、HD-SDI方式の屋外用防犯カメラとして非常に使い勝手が良く、大変お奨めの屋外用防犯カメラです。

※HD-SDI方式のカメラ映像をご覧いただくには※
HD-SDI入力に対応したモニターをご用意いただくか、HD-SDI→HDMIコンバーターを使用してHDMI入力端子を備えたモニターと接続していただくか、HD-SDI監視用デジタルレコーダーからのHDMI出力をHDMI入力端子を備えたモニターと接続することで映像をご覧いただくことができます。

※HD-SDI方式のカメラ映像を録画するには※
HD-SDI監視用デジタルレコーダーをご使用いただく必要があります。

※HD-CCTV/HD-SDIについて※
HD-CCTV/HD-SDIについて詳しくは新世代ハイビジョン防犯・監視カメラシステム HD-CCTV/HD-SDI防犯・監視カメラシステムのページをご覧下さい。

フルHD防雨型赤外線投光器搭載HD-SDI監視カメラ YKS-HDW320IR 製品仕様

イメージセンサー 1/2.8インチ Panasonic 2.2Mega Pixel CMOSイメージセンサー
総画素数 2,010(H)×1,108(V)、220万画素
有効画素数 1,944(H)×1,092(V)、210万画素
走査方式 プログレッシブスキャン方式
HD-SDI映像出力形式 1.45G/s、HD-SDI Output (SMPTE 292M)
アナログ映像出力形式 1.0Vp-p 75Ω コンポジット
映像出力解像度 HD-SDI出力:1920×1080 (1080P)
アナログ出力※映像確認用
映像出力端子 HD-SDI端子:BNC-J
OSDメニュー 日本語 / 英語
同期方式 内部同期
赤外線LED 36個
赤外線波長 850nm (LED発光部分がぼんやり赤く光ります)
赤外線照射距離 最大約25m
S/N比 50dB以上 (AGC OFF)
最低被写体照度 カラー時:0.2Lux/F1.2  /  白黒時:0.01Lux/F1.2
モーション機能 ON/OFF (ポイントマーク式)
逆光補正 OFF / ユーザー逆光補正 / 強光抑制
ホワイトバランス ATW/屋外/屋内/手動/AWC (1,700K°~11,000K°)
ゲインコントロール 0~36dB
デジタルズーム OFF/ON(1x~62x) / DZOOM ON/OFF
DNR 2D、3D (ON/OFF)
Day&Night機能 AUTO/カラー/白黒 (ICR)
AGC OFF/低/中/高
プライバシーマスキング 最大8ゾーン
DEFOG(霧駆除機能) オフ/低/中/高
電子シャッター方式 DC/VIDEO/手動
D-WDR(ACCE) オフ/低/中/高
PIP機能 ON/OFF
フリーズ機能 ON/OFF
映像反転機能 上下左右反転
レンズ f2.8~12mmバリフォーカル / DC駆動オートアイリス
防水性能 IP66 / 防雨型
動作温度 -10℃~50℃
電源 DC12V / 通常時 約200mA / 赤外線照射時 約440mA
寸法(mm) 本体のみ:H95×W87×D150
ブラケット含む場合、D228~270
※突起部除く
質量 520g
同梱内容 YKS-HDW320IRカメラ本体
カメラブラケット(装着済み/取り外し不可)
取付ネジ・アンカー一式
六角レンチ
アナログビデオ出力用ケーブル
DC12V-ACアダプター
取扱説明書(製品保証1年)

※製品は予告なしに仕様変更や生産終了になる場合があります。予めご了承ください。

フルHD防雨型赤外線投光器搭載HD-SDI監視カメラ YKS-HDW320IR オプション品のご案内

HD-CCTV/HD-SDI防犯・監視カメラ用周辺機器 HD-CCTV/HD-SDI防犯・監視カメラ周辺機器

HD-CCTV/HD-SDI防犯・監視カメラ用の配線ケーブル、コンバーター、
モニター等の周辺機器はこちらのページに掲載しております。
HD-CCTV/HD-SDI防犯・監視カメラ対応映像・電源ケーブル HD-CCTV/HD-SDI監視用デジタルレコーダー

HD-CCTV/HD-SDI防犯・監視カメラ用の録画装置、
HD-CCTV/HD-SDI監視用デジタルレコーダーはこちらのページに掲載しております。
ケーブル HD-SDI対応ケーブル

本製品には配線ケーブルは付属しておりません。
配線ケーブルが必要な場合は別途HD-SDI対応ケーブルをお買い求め下さい。
