フルHD屋内用ドーム型HD-SDI監視カメラ YKS-DC1080P

フルHD屋内用ドーム型HD-SDI監視カメラ
f2.8-12mmVFAIレンズ搭載のフルHDドームカメラ

型番:YKS-DC1080P

※販売終了しました。ありがとうございます。

フルHD屋内用ドーム型HD-SDI監視カメラ YKS-DC1080P 主な機能と特徴

フルハイジョン画質での監視を実現

YKS-DC1080PはPanasonic製1/3インチ220万画素CMOSイメージセンサーを搭載したボックス型HD-SDI監視カメラです。200万画素オーバーの画素数を余すことなく発揮したフルハイビジョン映像(Full HD/1920×1080P)を実現し、水平解像度も1100TVライン以上の高解像度を実現。フルハイビジョンによる高精細な監視映像を提供します。

f2.8mm-12mmDC駆動オートアイリス・バリフォーカルレンズ搭載

YKS-DC1080P f2.8-12mmバリフォーカル・オートアイリスレンズ搭載

YKS-DC1080Pはf2.8mm-12mmの画角調整幅の広いバリフォーカルレンズを採用しています。f2.8mmでは広角撮影が可能な為、1台で広範囲を監視することができ、望遠撮影にすれば距離の離れた対象物を撮影できるので設置環境に合わせた最適なレンズ調整を行うことができます。また、DC駆動オートアイリス機能を搭載しているので周囲の光量も自動調節し、安定した映像による監視を行うことができます。

True Day&Night 機能搭載

YKS-DC1080PはICR(IRカットフィルターリムーバブル機構)を採用し、暗くなると自動的にIRカットフィルターを取り外した白黒撮影に切換、感度を大幅に増幅して監視を行います。これにより白黒監視時にも充実した高画質映像で監視する事が出来ます。

YKH-HD220BX デイモード(カラー映像)YKS-DC1080P ナイトモード(白黒映像)

デジタルノイズリダクション機能搭載

YKS-DC1080Pは低照度撮影時に発生しやすいノイズを大幅に低減させるデジタルノイズリダクション機能を搭載しています。これにより夜間・暗視撮影時でも鮮明な高画質映像を実現します。

デジタルノイズリダクション OFFYKS-DC1080P デジタルノイズリダクション ON
▲デジタルノイズリダクション機能比較画像
実際に低照度下で撮影を行いました。左が3DNR機能OFFの画像、右が3DNR機能ONの画像です。
3DNR機能が大幅にノイズを低減させている事が分かります。

デジタルスローシャッター(SENS-UP)機能搭載

YKS-DC1080Pはデジタルスローシャッター機能(電子感度アップ)を搭載しています。デジタルスローシャッター機能により夜間、低照度下では電子的に感度を増幅させ、肉眼では監視できないレベルの低照度環境下でも、明るい映像で撮影することが可能です。2倍~最大8倍まで設定することができます。

※デジタルスローシャッター機能は感度を上げ過ぎると極端に動画撮影能力が落ちます。

D-WDR機能搭載

YKS-DC1080PはD-WDR(デジタルワイドダイナミックレンジ)機能を搭載しています。D-WDR機能により強い逆光時に生じる被写体の黒つぶれをデジタル処理し、全体の映像を明瞭に補正する事が出来ます。

YKS-DC1080P D-WDR機能OFFYKS-DC1080P D-WDR機能ON
▲D-WDR機能比較画像
明暗差のある環境で実際に撮影した画像です。左がD-WDR機能OFFの画像、右がD-WDR機能ONの画像です。
D-WDR機能使用時の方が前面の対象物が明るく撮影出来ているのが分かります。

OSD機能搭載

YKS-DC1080PはOSD(オンスクリーンディスプレイ)機能を搭載しています。
多彩な機能をモニター画面を見ながら、設定することが出来ます。

YKS-DC1080P セットアップメニュー画面 YKS-DC1080P 露出・シャッター速度設定画面
▲メイン設定画面
本体のメイン設定画面です。
▲露出・シャッター速度設定画面
シャッタースピードやSENS-UP、D-WDR設定画面。
YKS-DC1080P 特殊機能設定画面 YKS-DC1080P 2D&3DNR設定画面
▲特殊機能設定画面
カメラタイトルや動体検知、マスキング設定画面。
▲2D&3DNR設定画面
2D&3DNRの詳細設定画面です。

プライバシーマスク機能

YKS-DC1080Pは画面上にマスキングをかけられるプライバシーマスク機能を搭載しています。プライバシーマスク機能により、画面上の任意の領域を最大15ヶ所までマスキングを行うことができます。監視エリアで撮影を行いたくない場所の除外やプライバシーを重視した監視に最適です。

YKS-DC1080P プライバシーマスク機能搭載
▲プライバシーマスク画像
監視エリアに最大8か所までマスキングを行う事が出来ます。マスキングカラーも選択可能です。

その他機能

YKS-DC1080Pは上記でご紹介した機能以外にも多彩な機能を搭載しています。

・カメラタイトル…15文字までの英数字でカメラタイトルを設定できます。
・フリーズ機能…ボタンを押した瞬間に画面を静止画にすることができます。
・ミラー機能…監視映像を上下左右反転させることができます。
・デジタルズーム機能…最大64倍デジタルズームを行うことができます。画像内をパン・チルトもできます。※画像は粗くなります。3、4倍程度から実用性はなくなると言えます。
・ネガイメージ機能…画像の輝度を反転させ、ネガフィルムのようにした効果を得ることができます。

本体内部

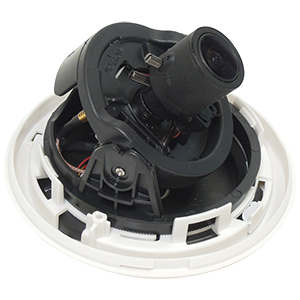

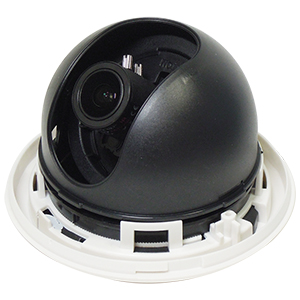

YKS-DC1080P 本体内部

ドームカバーを外すとマスク用カバーがあります。
マスク用カバーを外してレンズ調整や画角調整を行うことができます。

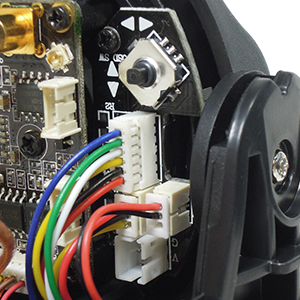

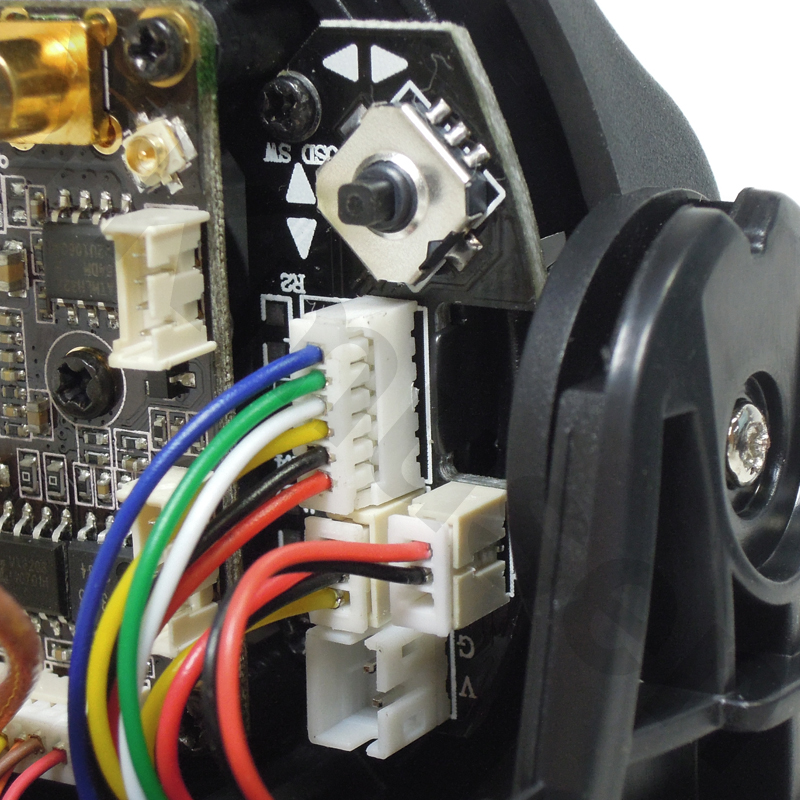

YKS-DC1080P OSD操作スイッチとアナログビデオ出力端子

また、基盤部分にはOSD操作スイッチとアナログビデオ出力が備わっています。付属のアナログビデオ出力ケーブルを接続することで、アナログビデオ出力が出来る為、フォーカス調整を始め、機能設定などをカメラを取り外すことなく、その場で行うことができます。

本体底面

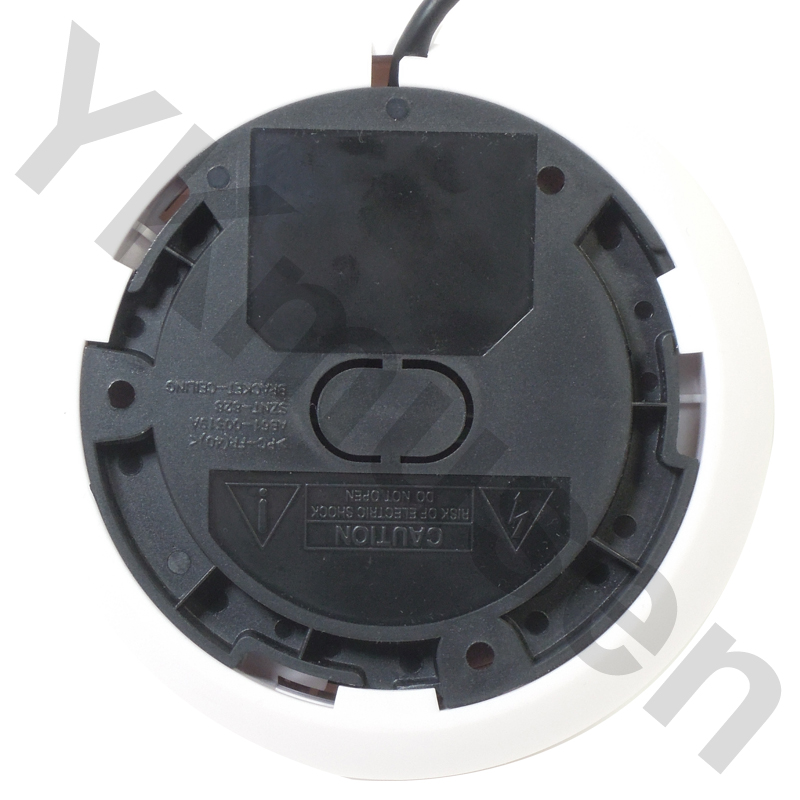

YKS-DC1080P 本体底面

本体は3か所ネジ止めで取付を行います。

本体背面

YKS-DC1080P 本体背面

SD-Video出力端子(BNC-J)とHD-SDI出力端子(SMPTE 292M/BNC-J)が5つ備わっています。

YKS-DC1080Pで撮影した実際の画像

YKS-DC1080Pで実際に撮影した静止画像をご用意致しました。
PCのキャプチャー機器を使用している為、若干画質が落ちています。

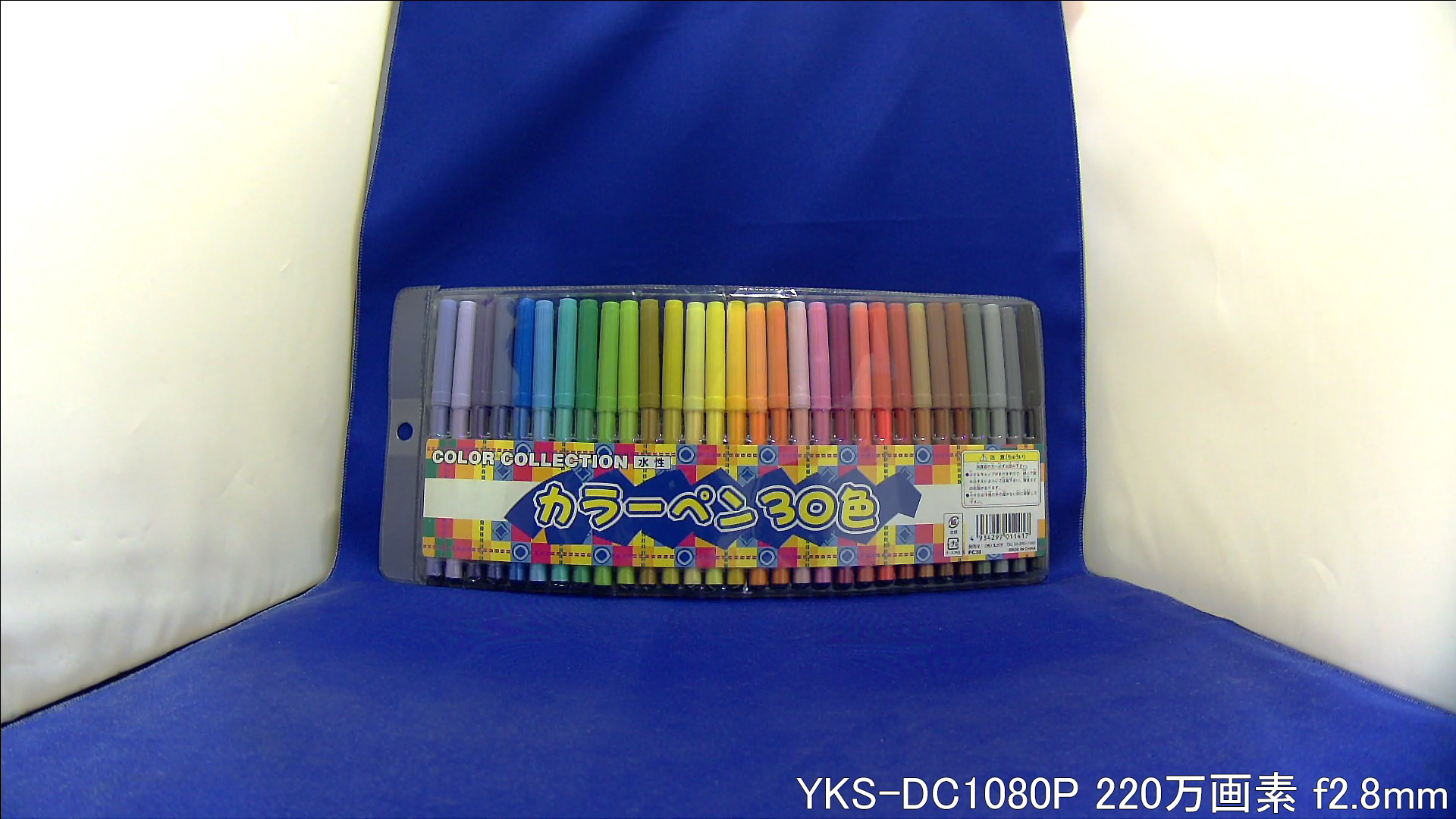

 カメラから約40cm離れた被写体を撮影
YKS-DC1080P カメラから約40cm離れた被写体を撮影 (画像をクリックすると原寸の画像を表示します)
f2.8mmの広角状態で撮影しました。
色合い、映像の輪郭共に文句無しの画質で撮影ができます。
 事務所外を撮影(屋外)

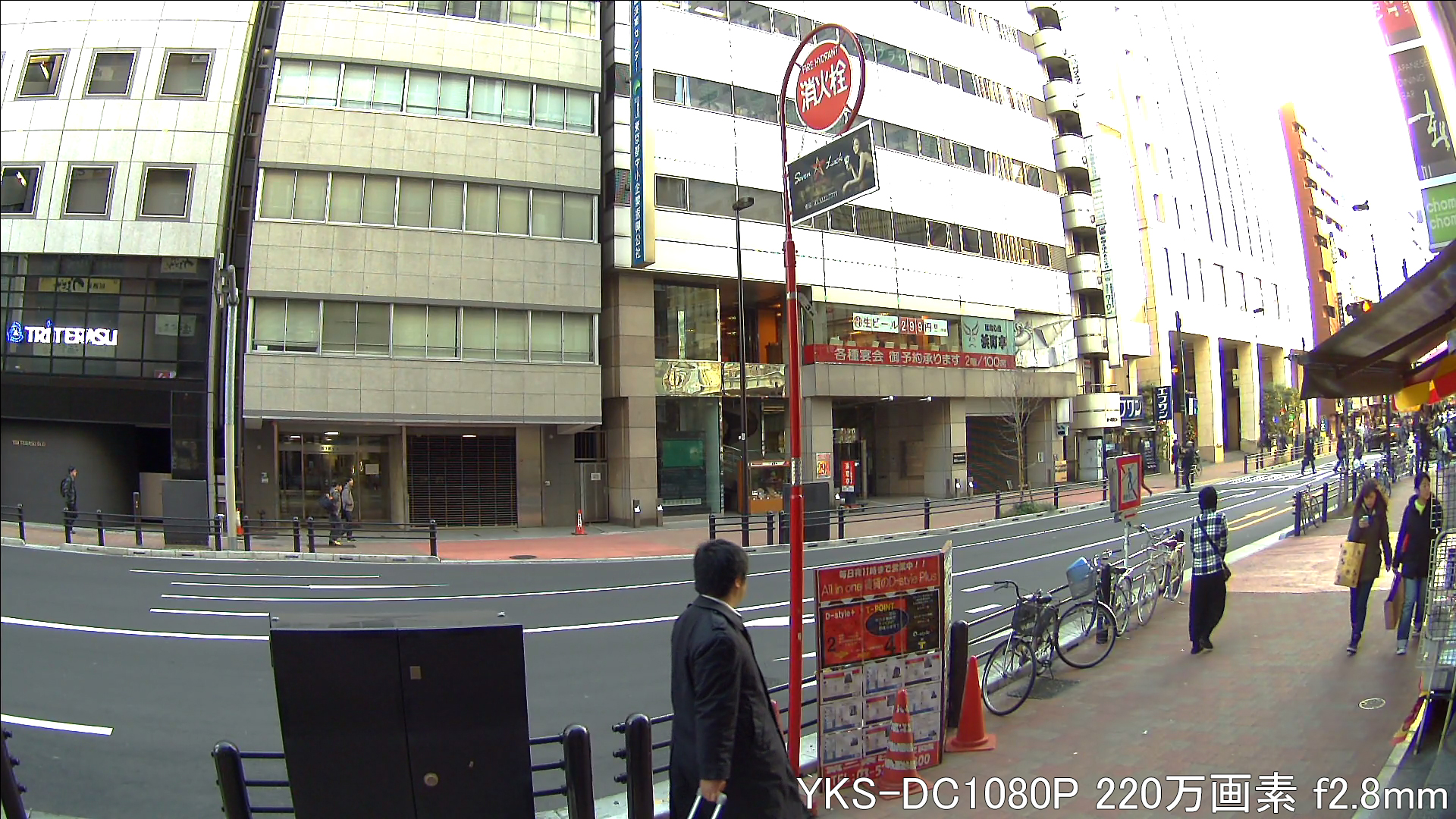

YKS-DC1080P 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)

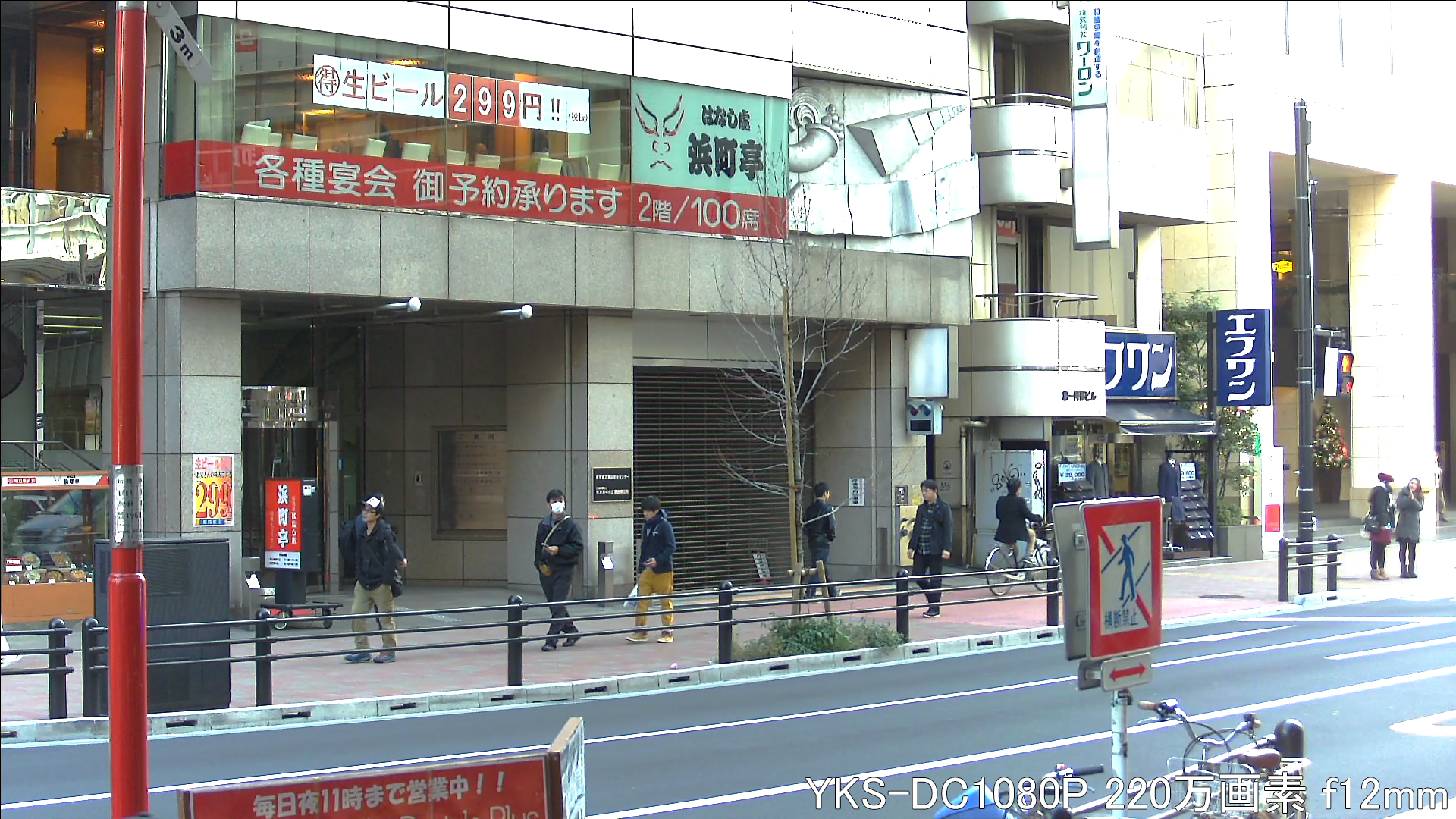

YKS-DC1080P 事務所外を撮影(屋外) (画像をクリックすると原寸の画像を表示します)
f2.8mmの広角状態とf12mmの望遠状態で撮影しました。色合い、映像の輪郭共に文句無しの画質で撮影ができます。全体的な色合いが良く、鮮明度の高さがうかがえ、細かな文字なども確認することができます。
 カメラから約40cm離れた被写体を低照度撮影(0.06Lux程度)

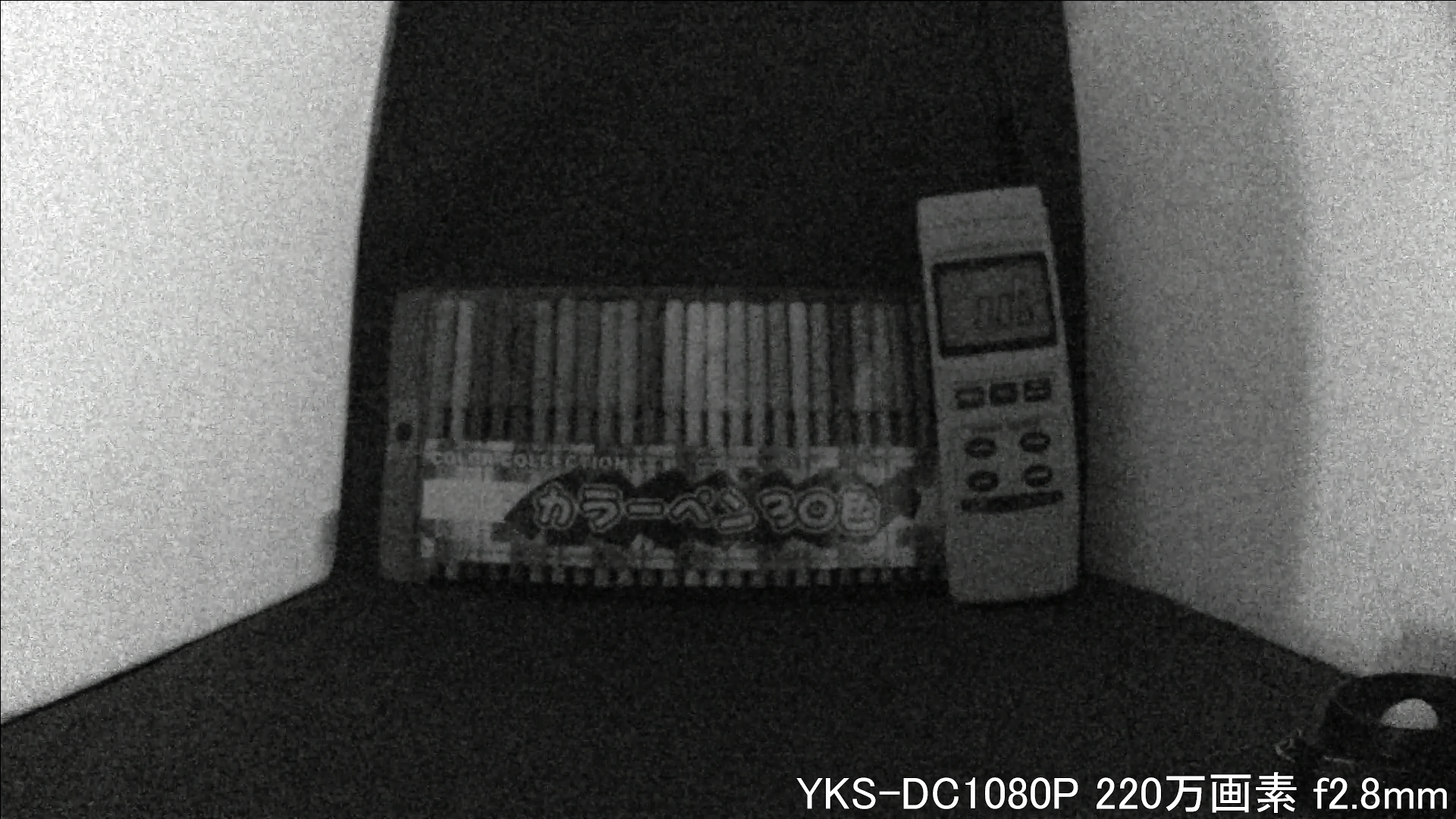

YKS-DC1080P カメラから約40cm離れた被写体を低照度撮影 (画像をクリックすると原寸の画像を表示します)
ノイズこそ出てしまいますが、0.06Lux環境下でも十分な映像での撮影が出来ています。
超高感度とは言えませんが、ある程度の低照度下での監視にも対応します。

フルHD屋内用ドーム型HD-SDI監視カメラ YKS-DC1080P のご紹介

YKS-DC1080PはHD-SDI方式のドーム型メガピクセル監視カメラです。f2.8-12mmのDC駆動オートアイリス・バリフォーカルレンズを搭載しているので、レンズ選定に迷う必要がなく、設置環境に合わせたレンズ調整を行うことができます。本体は白色の筺体となっており、白い壁面の店舗内や事務所内等への設置に適しており、ボックス型カメラと違って監視カメラ設置による威圧感を抑えて設置することができます。

イメージセンサーには1/3インチ220万画素Panasonic製CMOSイメージセンサーを搭載。出力解像度は1920×1080(1080P)のフルHD出力に対応し、フルハイビジョンによる高精細映像での監視を実現します。また動画性能にも長けており30fpsの滑らかな映像で撮影ができます。更に低照度下での監視にも耐えられるようにICR機構を採用したTrue Day&Night機能を採用。これにより低照度下の撮影にも強く、多少薄暗い環境下でも監視を可能にします。

主な撮影機能として明暗差の激しい場所で安定した映像を得ることが出来るD-WDR機能を始め、蛍光灯のチラツキを完全抑制するフリッカレス機能、色温度の調整が出来るホワイトバランス機能、低照度下のノイズを軽減させる2DNR、3DNR機能等、画質を安定させる為の様々な機能を搭載。また、プライバシー保護用のマスキングや、動体検知機能、画像の上下左右反転機能、カメラID表示なども搭載しており、店舗等の防犯カメラとしてだけでなく、工業用監視カメラとしてもご使用いただくことができます。これらの各機能はOSD設定機能によりモニター画面にメニューを表示させて設定することができます。

なお、HD-SDI方式の防犯・監視カメラは通常のアナログビデオ入力には接続することはできず、画角調整や各設定を行うには別途HDMIコンバーターが必要となりますが、YKS-DC1080Pには設定用としてアナログビデオ出力も備えています。その為、HDMIコンバーターを使用せずに画角調整や設定を行っていただくことができます。

YKS-DC1080Pは調整幅が広く、扱いやすいバリフォーカルレンズを搭載している為、様々な設置場所に適合するドーム型カメラです。ドームデザインなので店舗内や事務所の監視、マンションのエントランス等に景観を損ねること無く設置ができます。店舗や事務所、マンション内の監視映像をハイビジョン化させたい場合にお奨めのHD-SDI監視カメラです。

※HD-SDI方式のカメラ映像をご覧いただくには※
HD-SDI入力に対応したモニターをご用意いただくか、HD-SDI→HDMIコンバーターを使用してHDMI入力端子を備えたモニターと接続していただくか、HD-SDI監視用デジタルレコーダーからのHDMI出力をHDMI入力端子を備えたモニターと接続することで映像をご覧いただくことができます。

※HD-SDI方式のカメラ映像を録画するには※
HD-SDI監視用デジタルレコーダーをご使用いただく必要があります。

※HD-CCTV/HD-SDIについて※
HD-CCTV/HD-SDIについて詳しくは新世代ハイビジョン防犯・監視カメラシステム HD-CCTV/HD-SDI防犯・監視カメラシステムのページをご覧下さい。

フルHD屋内用ドーム型HD-SDI監視カメラ YKS-DC1080P 製品仕様

イメージセンサー 1/3インチ220万画素Panasonic製CMOSイメージセンサー
総画素数 2,010(H)×1,108(V)、220万画素
有効画素数 1,944(H)×1,092(V)、210万画素
走査方式 プログレッシブスキャン方式
HD-SDI映像出力形式 1.45G/s、HD-SDI Output (SMPTE 292M)
アナログ映像出力形式 1.0Vp-p 75Ω コンポジット
映像出力解像度 HD-SDI出力:1920×1080 (1080P) / 1280×720 (720P)
アナログ出力:水平解像度1,100本 ※映像確認用
映像出力端子 HD-SDI端子:BNC-J
アナログ出力端子:BNC-J
OSDメニュー 英語
同期方式 内部同期
S/N比 50dB以上 (AGC OFF)
最低被写体照度 カラー時:0.2Lux/F1.2  /  白黒時:0.08Lux/F1.2
モーション機能 ON/OFF (ポイントマーク式)
逆光補正 OFF / ユーザー逆光補正 / 強光抑制
ホワイトバランス ATW/屋外/屋内/手動/AWC (1,700K°~11,000K°)
ゲインコントロール 0~36dB
デジタルズーム OFF/ON(1x~64x) / DZOOM ON/OFF
DNR 2D、3D (ON/OFF)
Day&Night機能 AUTO/カラー/白黒 (ICR)
AGC OFF/低/中/高
プライバシーマスキング 最大8ゾーン
DEFOG(霧駆除機能) オフ/低/中/高
電子シャッター方式 DC/VIDEO/手動
D-WDR(ACCE) オフ/低/中/高
PIP機能 ON/OFF
フリーズ機能 ON/OFF
映像反転機能 上下左右反転
レンズ f2.8~12mmバリフォーカル / DC駆動オートアイリス
動作温度 -10℃~50℃
電源 DC12V/120mA
寸法(mm) 直径130×H98
重量 約310g
同梱内容 YKS-DC1080Pカメラ本体
取付ネジ・ビス
アナログビデオ出力ケーブル
DC12V-ACアダプター
取扱説明書(製品保証1年)

※製品は予告なしに仕様変更や生産終了になる場合があります。予めご了承ください。
